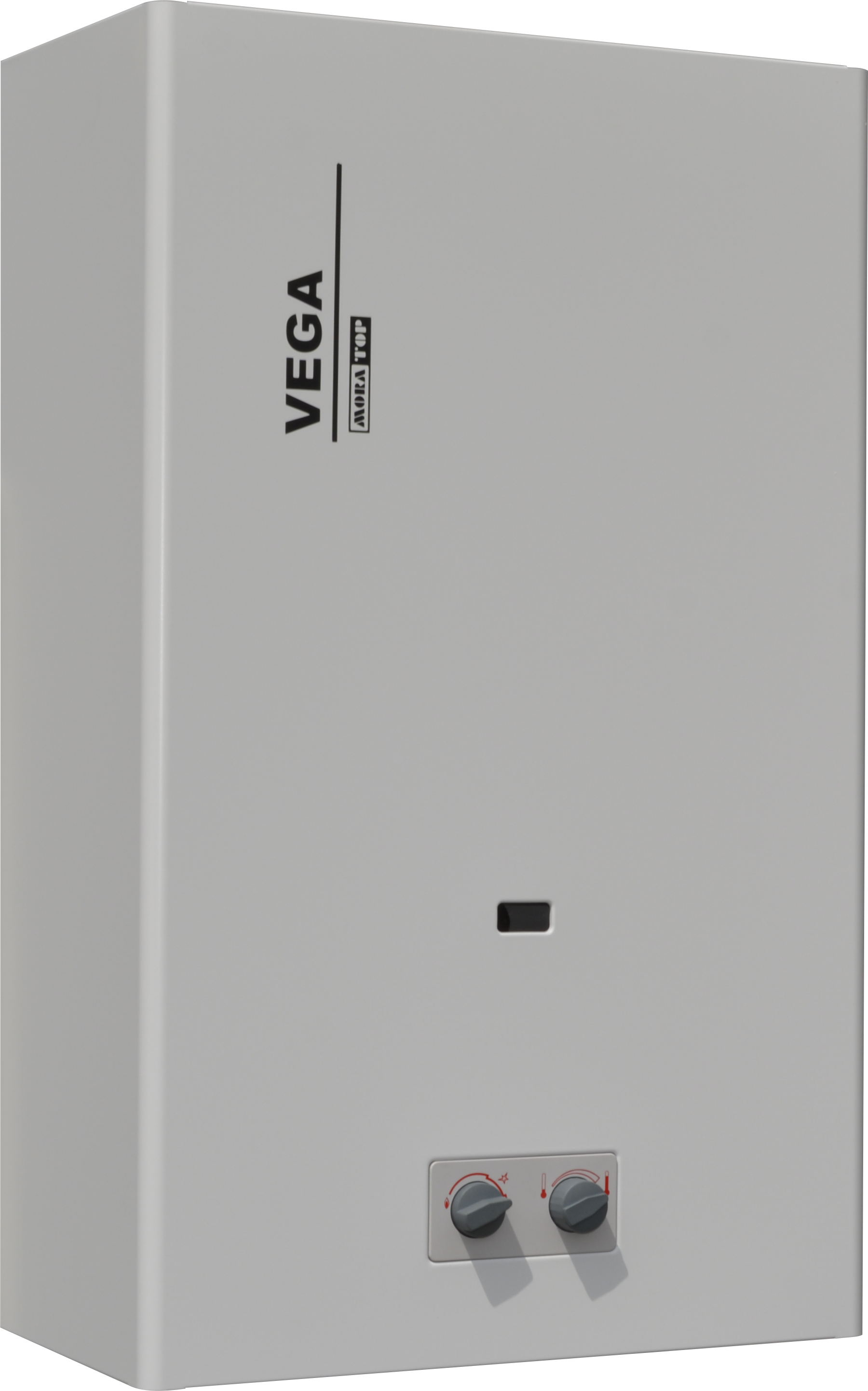

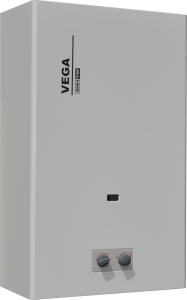

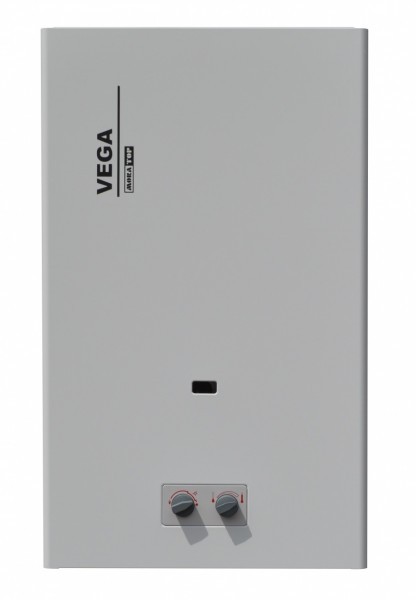

Газовая колонка MORA-TOP VEGA 16 это энергонезависимое отопительное оборудование с открытой камерой сгорания (исполнение B11BS), предназначенное для нагрева хозяйственной воды в домашних условиях и на предприятиях. Модель оснащена батареевым зажиганием (элемент питания для искры), водно-газовой арматурой с регулятором давления газа, термоэлектрическим предохранителем пламени, аварийным термостатом и предохранителем обратной тяги. Управление осуществляется механической кнопкой и ручкой регулировки температуры.
Тепловая мощность. Номинальная тепловая мощность составляет 26,4 кВт, номинальная потребляемая мощность – 30,5 кВт. Этого достаточно для обеспечения горячей водой нескольких водоразборных точек (расход до 15,2 л/мин при нагреве на 25°C).
Коэффициент полезного действия (КПД). КПД водонагревателя – 90% (достигается при Δt=25°C и максимальном протоке воды). Эффективность обеспечивается конструкцией теплообменника и горелки.
Давление и расход воды. Минимальное давление воды на входе – 0,2 бар (для запуска требуется не менее 0,2 бар, в таблице указано 0,2+0,5, что может означать 0,2 бар для работы и 0,5 бар для стабильного розжига). Максимальное рабочее давление – 10 бар. Расход воды при нагреве на 50°C – от 4,0 до 8,0 л/мин, при нагреве на 25°C – от 8,0 до 15,2 л/мин. Потери давления при расходе 10 л/мин и давлении 1 бар составляют 0,7 бар. Рекомендуется устанавливать предохранительный клапан на 10 бар и фильтр на входе воды.
Вид топлива и газовые параметры. Водонагреватель предназначен для работы на природном газе G20, сжиженном газе G30 (пропан-бутан) или G31 (пропан). Заводская настройка соответствует типу газа, указанному на заводской табличке. Присоединительное избыточное давление: G20 – 13–20 мбар, G30 – 29 мбар, G31 – 37 мбар. Давление газа на сопло основной горелки: G20 – 10,7 мбар (109 мм вод.ст.), G30 – 28,1 мбар (287 мм вод.ст.), G31 – 32,4 мбар (330 мм вод.ст.). Диаметр сопла основной горелки: G20 – 1,35 мм, G30/G31 – 0,78 мм. Диаметр сопла запальной горелки: G20 – 0,28 мм, G30/G31 – 0,17 мм. Номинальное потребление газа: G20 – 3,21 м³/ч, G30 – 0,96 м³/ч (2,31 кг/ч), G31 – 1,16 м³/ч (2,09 кг/ч).

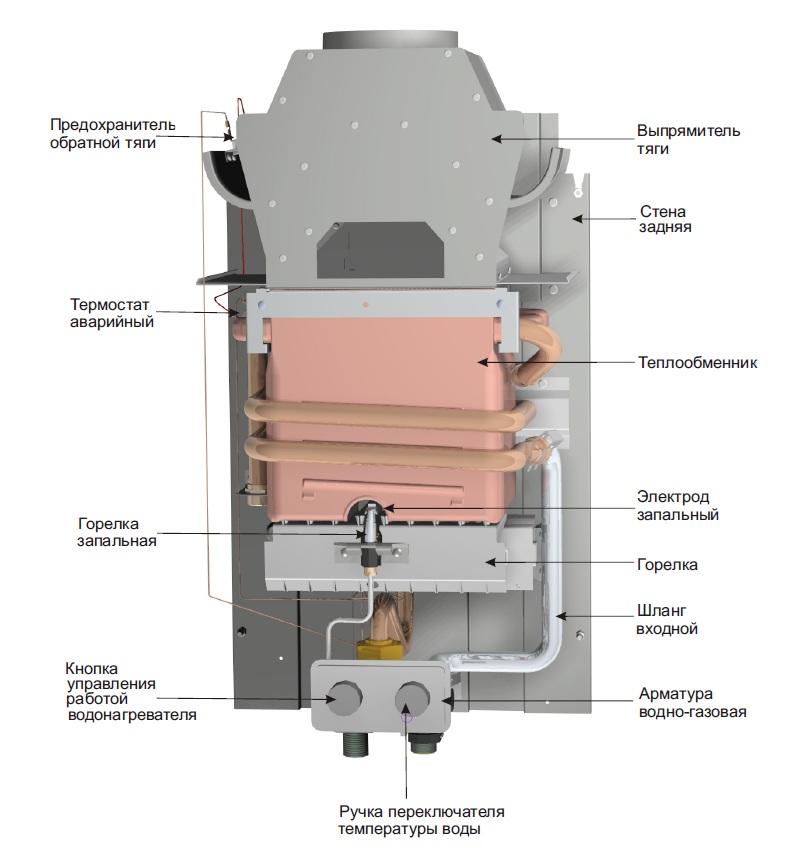

Конструкция и основные узлы. Водонагреватель состоит из следующих элементов: водно-газовая арматура (компактный узел с регулятором давления газа), основная горелка, запальная горелка, теплообменник, аварийный термостат (отключает прибор при превышении температуры воды 90°C), предохранитель обратной тяги (срабатывает при температуре 90°C, если отходящие газы не удаляются через дымоход), термоэлектрическое предохранительное устройство (контроль пламени). Кнопка управления работой интегрирует функции: установка рабочего состояния, зажигание запальной горелки. Положения кнопки: «выключено», «зажигание» (движение при нажатой кнопке), «готовность» (горит только запальная горелка), «работа» (номинальная мощность). Ручка переключателя температуры воды позволяет выбирать нужную температуру нагрева.
Принцип работы. При открытии крана горячей вода протекает через водную часть арматуры, открывая главный газовый вентиль. Газ поступает к основной горелке и воспламеняется от постоянно горящей запальной горелки. Тепло от продуктов сгорания передается проточной воде через теплообменник. После закрытия крана главный газовый вентиль закрывается, основная горелка гаснет, запальная горелка продолжает гореть, поддерживая готовность к следующему отбору. Термоэлектрический предохранитель отключает газ при погасании пламени.
Дымоход и отвод продуктов сгорания. Тип отвода – в дымоход с естественной тягой. Диаметр трубы отвода продуктов сгорания – 130 мм. Дымоход должен быть герметичным, стойким к воздействию продуктов сгорания и конденсата, с тягой от 5 до 100 Па. Прямой вертикальный участок от водонагревателя до поворотного колена должен быть не менее двух диаметров дымохода (рекомендовано). Перед вводом в эксплуатацию необходимо проверить линию отвода продуктов сгорания.
Установка и требования к помещению. Монтаж выполняется только специализированной организацией, имеющей разрешение. Помещение должно иметь объем не менее 8 м³ и достаточную вентиляцию (расчет воздуха на горение: Vв = 2,2 × Q, где Q – номинальная потребляемая мощность). Водонагреватель крепится на стене на негорючую прокладку, выступающую на 100 мм за габариты задней стенки. Безопасные расстояния до горючих материалов: для трудногорючих (С1) и среднегорючих (С2) – не менее 20 мм, для легкогорючих (С3) – не менее 40 мм. Запорные краны газа и воды должны быть легкодоступны. Не допускается устанавливать водонагреватель в помещениях, где возможно разрежение от вентиляционных устройств (нарушение отвода продуктов сгорания). Запрещается перемещать прибор после установки.
Электрическое питание. Водонагреватель работает от батарей (элемент питания) для искрового зажигания. Сетевое подключение не требуется.
Обслуживание и чистка. Ежегодное техническое обслуживание (не реже 1 раза в год) должно проводиться уполномоченной сервисной организацией. Владелец может самостоятельно мыть внешнюю поверхность мягкой тряпкой с моющим средством. Периодический контроль включает: проверку термоэлектрического предохранителя (время срабатывания), медленного зажигания основной горелки, чистку горелок и сопел, регулировку номинальной мощности, проверку герметичности газовых соединений, очистку сетчатого фильтра на входе воды, очистку чувствительного элемента термодатчика, чистку теплообменника (от сажи и накипи), проверку предохранителя обратной тяги (при закрытии дымохода через 2 минуты отключение, через 10 минут – запуск). Для удаления накипи с внутренней поверхности теплообменника используется 7% раствор фосфорной кислоты (залить на 2 часа до прекращения выделения пузырей, затем тщательно промыть водой). Для очистки от сажи применяется мыльный раствор.
Устранение неисправностей. При возникновении неисправностей в гарантийный период запрещается самостоятельный ремонт. Необходимо обращаться в магазин или уполномоченную сервисную организацию, предъявив правильно заполненный гарантийный талон. Без отметки сервисной организации о вводе в эксплуатацию гарантия не действует.
Гарантийные обязательства. Гарантия распространяется только при условии ввода водонагревателя в эксплуатацию уполномоченной сервисной организацией, отметка которой должна быть в гарантийном талоне. Пользователь не имеет права вмешиваться в опломбированные части прибора. Рекомендуется ежегодное профилактическое обслуживание.
Комплект поставки. Газовый водонагреватель, скобы для подвески, инструкция по монтажу, эксплуатации и обслуживанию, гарантийный талон
