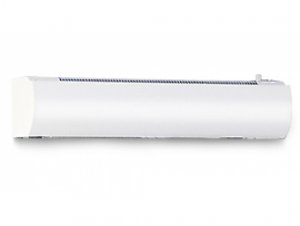

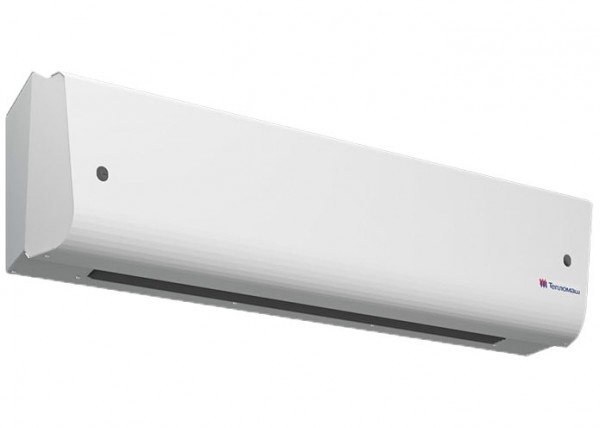

Электрическая тепловая завеса Тепломаш КЭВ-9П2012Е серии 200 Оптима с возможностью горизонтальной или вертикальной установки, предназначена для защиты рабочих зон общественных и административных зданий от проникновения наружного воздуха через открытые двери в холодный период времени, а также для работы в режиме вентиляции без нагрева в тёплое время года. Модель относится к серии завес «Оптима» с электрическим источником тепла (длина 1030 мм), имеет стальной оцинкованный корпус с полимерным покрытием, съёмную лицевую панель, проводной пульт HL10 с электронным термостатом и дистанционный инфракрасный пульт. Завеса оснащена тремя скоростями вентилятора, устройством принудительного включения вентилятора для продувки ТЭНов после отключения и работает только от трёхфазной сети 380 В. Рекомендуемая проектная высота защищаемого проёма при горизонтальной установке – до 2,5 метров в зависимости от климатических условий.
Тепловая мощность. Номинальная тепловая мощность регулируется в две ступени: I ступень – 4,5 кВт, II ступень – 9,0 кВт. Нагреватель – трубчатый электронагреватель с оребрением (ТЭНР). Значения максимального подогрева воздуха (ΔТ) в технических характеристиках для данной модели не приведены; ориентировочно они пропорциональны мощности и расходу воздуха.
Производительность по воздуху и параметры струи. Производительность имеет три ступени: высокая – 1100 м³/час, средняя – 950 м³/час, низкая – 800 м³/час. Скорость воздуха на выходе из сопла – 7,0 м/с. Эффективная длина струи – до 2,5 м. Конструкция состоит из одного вентиляторного блока (диаметральный тангенциальный вентилятор с внешнероторным электродвигателем переменного тока).
Электросеть и энергопотребление. Параметры питающей сети: 3/N/PE ~ 380 В, 50 Гц (трёхфазная). Максимальный ток при номинальном напряжении – 14,7 А. Потребляемая мощность вентиляторов – 100 Вт. Класс защиты от поражения электрическим током – I. Степень защиты корпуса – IP20, электродвигателя – IP00, пульта – IP30. В цепи питания обязательно наличие автоматического выключателя (номинальный ток 20 А) и устройства защитного отключения (УЗО) с дифференциальным током 100 мА на одну завесу (300 мА на группу). Рекомендуемый кабель питания с медными жилами – 5×2,5 мм².
Аварийное отключение нагревателей. Завеса снабжена аварийным термовыключателем нагревателей, который размыкает контакты и отключает нагрев при превышении предельной температуры 120 °С. Термовыключатель не имеет самовозвратного механизма – для восстановления рабочего состояния необходимо обесточить завесу, устранить причину перегрева (неисправность вентилятора, загрязнение, загромождение окон, превышение тепловой мощности, аварийное отключение электроэнергии) и вручную нажать на предохранительную пластину диэлектрическим стержнем через специальные отверстия в корпусе.
Принудительное включение вентилятора (продувка ТЭНов). Завеса снабжена устройством принудительного включения вентилятора для удаления остаточного тепла нагревателей после отключения. При повышении температуры в месте установки устройства более 50 °С вентилятор включается и обдувает нагреватели до их остывания (обычно 1–2 минуты). При аварийном отключении электроэнергии или отключении питания на силовом щите устройство не работает, что может привести к срабатыванию термовыключателя.
Управление. Управление осуществляется с помощью проводного пульта HL10 со встроенным электронным термостатом и жидкокристаллическим дисплеем, а также прилагаемого дистанционного инфракрасного пульта. Пульт HL10 подключается к завесе на заводе-изготовителе кабелем управления 7×0,5 мм² длиной 1,8–2,6 м.
Дистанционный пульт питается от двух элементов AAA LR03 1,5 В (входят в комплект). Управление группой завес: с одного пульта HL10 можно синхронно управлять до 10 завес. Опционное оборудование: блок подключения дополнительного оборудования БЛОК-WA (ver.E) для подключения концевого выключателя или приёмно-контрольного прибора (ПКП) охранно-пожарной сигнализации; концевой выключатель ВП15К2.
Уровень шума. Уровень звукового давления – 52 ± 1 дБ(А) (измерено на расстоянии 5 м). Основной источник шума – аэродинамический шум вентилятора.
Гарантийные обязательства. Срок службы завесы – не менее 5 лет с даты ввода в эксплуатацию (или с даты выпуска, если дату ввода невозможно определить). Товар сертифицирован на территории ЕАЭС.
Комплект поставки. Воздушно-тепловая завеса – 1 шт., кабель управления 7×0,5 мм² (подключён на заводе, длина 1,8–2,6 м) – 1 шт., пульт HL10 с электронным термостатом (включая проводной пульт, дистанционный пульт управления, 2 элемента питания AAA LR03 1,5 В, комплект крепежа, инструкцию) – 1 шт., гарантийные обязательства – 1 шт., руководство по эксплуатации и монтажу (технический паспорт) – 1 шт., упаковка – 1 шт.
