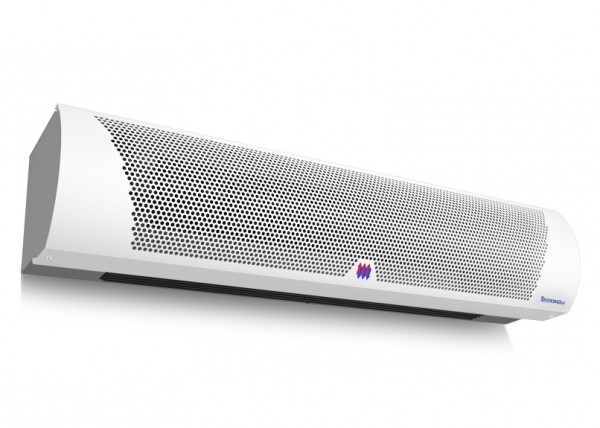

Электрическая тепловая завеса Тепломаш КЭВ-6П2011Е серии 200 Комфорт, это энергозависимое оборудование с возможностью горизонтальной или вертикальной установки, предназначенное для защиты рабочих зон общественных и административных зданий от проникновения наружного воздуха через открытые двери в холодный период времени, а также для работы в режиме вентиляции без нагрева в тёплое время года. Модель относится к серии завес «Комфорт» с электрическим источником тепла (длина 1030 мм), имеет стальной оцинкованный корпус с полимерным покрытием, съёмную лицевую панель, проводной пульт HL10 с электронным термостатом и дистанционный инфракрасный пульт. Завеса оснащена тремя скоростями вентилятора, устройством принудительного включения вентилятора для продувки ТЭНов после отключения и работает только от трёхфазной сети 380 В. Рекомендуемая проектная высота защищаемого проёма при горизонтальной установке – до 2,5 метров в зависимости от климатических условий.
Тепловая мощность. Номинальная тепловая мощность регулируется в две ступени: I ступень – 3,0 кВт, II ступень – 6,0 кВт. Нагреватель – трубчатый электронагреватель с оребрением (ТЭНР). Максимальный подогрев воздуха (ΔТ) при высокой производительности составляет 25 °С, при низкой производительности – 34 °С.
Производительность по воздуху и параметры струи. Производительность имеет три ступени: высокая – 1100 м³/час, средняя – 950 м³/час, низкая – 800 м³/час. Скорость воздуха на выходе из сопла – 7,0 м/с. Эффективная длина струи – до 2,5 м. Конструкция состоит из одного вентиляторного блока (диаметральный тангенциальный вентилятор с внешнероторным электродвигателем переменного тока).
Электросеть и энергопотребление. Параметры питающей сети: 3/N/PE ~ 380 В, 50 Гц (трёхфазная). Максимальный ток при номинальном напряжении – 10,0 А. Потребляемая мощность вентиляторов – 100 Вт. Класс защиты от поражения электрическим током – I. Степень защиты корпуса – IP21 (обеспечивает защиту от проникновения пыли и вертикально падающих капель воды), электродвигателя – IP00, пульта – IP30. В цепи питания обязательно наличие автоматического выключателя (номинальный ток 16 А) и устройства защитного отключения (УЗО) с дифференциальным током 100 мА на одну завесу (300 мА на группу). Рекомендуемый кабель питания с медными жилами – 5×1,5 мм².
Аварийное отключение нагревателей. Завеса снабжена аварийным термовыключателем нагревателей, который размыкает контакты и отключает нагрев при превышении предельной температуры 120 °С. Термовыключатель не имеет самовозвратного механизма – для восстановления рабочего состояния необходимо обесточить завесу, устранить причину перегрева (неисправность вентилятора, загрязнение, загромождение окон, превышение тепловой мощности, аварийное отключение электроэнергии) и вручную нажать на предохранительную пластину диэлектрическим стержнем через специальные отверстия в корпусе.
Принудительное включение вентилятора (продувка ТЭНов). Завеса снабжена устройством принудительного включения вентилятора для удаления остаточного тепла нагревателей после отключения. При повышении температуры в месте установки устройства более 50 °С вентилятор включается и обдувает нагреватели до их остывания (обычно 1–2 минуты). При аварийном отключении электроэнергии или отключении питания на силовом щите устройство не работает, что может привести к срабатыванию термовыключателя.
Управление. Управление осуществляется с помощью проводного пульта HL10 со встроенным электронным термостатом и жидкокристаллическим дисплеем, а также прилагаемого дистанционного инфракрасного пульта. Пульт HL10 подключается к завесе на заводе-изготовителе кабелем управления 7×0,5 мм² длиной 1,8–2,6 м. Функции: включение/выключение, выбор трёх скоростей вентилятора (высокая, средняя, низкая), выбор режима мощности (I ступень – 3 кВт, II ступень – 6 кВт, вентиляция без нагрева), установка желаемой температуры в помещении в диапазоне от +5 до +35 °С с шагом 0,5 °С, отображение текущей температуры. Имеется функция защиты от низких температур (принудительное включение низкой скорости вентилятора и первой ступени нагрева при падении температуры ниже -20 °С). Режим энергосбережения принудительно включает минимальную скорость вентилятора по термостату. Блокировка кнопок пульта (с сохранением возможности управления с дистанционного пульта). Выбор единиц измерения температуры (°C / °F). Коды ошибок: Е1 (неисправность датчика), ЕЕ (неисправность ЭСППЗУ), HI (температура выше +40 °С), LO (температура ниже 0 °С). Дистанционный пульт питается от двух элементов AAA LR03 1,5 В (входят в комплект). Управление группой завес: с одного пульта HL10 можно синхронно управлять до 9 завес (при параллельном соединении кабелей управления, красный провод для ведомых завес изолируется). Опционное оборудование: блок подключения дополнительного оборудования БЛОК-WA (ver.E) для подключения концевого выключателя или приёмно-контрольного прибора (ПКП) охранно-пожарной сигнализации; концевой выключатель ВП15К2. Возможность диспетчеризации – по запросу.
Уровень шума. Уровень звукового давления – 52 ± 1 дБ(А) (измерено на расстоянии 5 м). Основной источник шума – аэродинамический шум вентилятора.

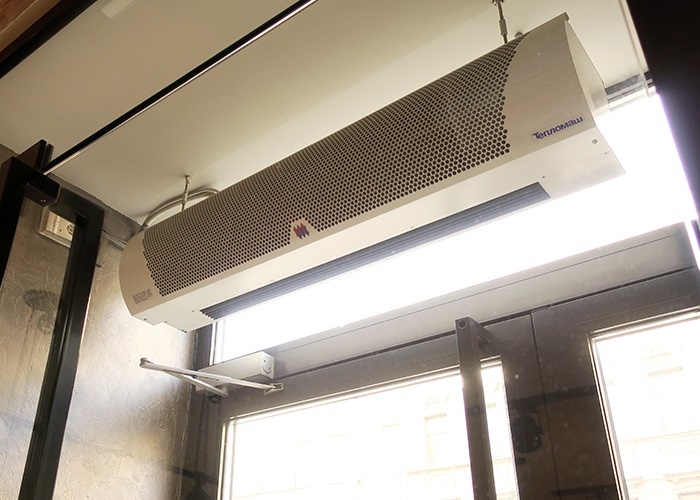

Установка и монтаж. Завеса может устанавливаться как горизонтально (сверху проёма), так и вертикально (сбоку проёма), внутри помещения, как можно ближе к защищаемому проёму. Крепление осуществляется на входящие в комплект кронштейны (2 шт.) с помощью болтов М6×20, шайб. Для монтажа необходимо просверлить в стене четыре отверстия Ø8 мм (крепёж для стены в комплект не входит). Стена должна быть прочной (бетон, кирпич); при монтаже на гипсокартон требуется предварительное усиление металлической конструкцией. Также возможна установка на шпильки с резьбой через гайки-заклёпки М6 на верхней крышке. Проводной пульт следует устанавливать на стене на высоте 1,2–1,5 м от пола, в месте со свободной циркуляцией воздуха, вне зоны прямого потока из завесы, вдали от тепловых приборов, солнечных лучей и влаги. Минимальные требования к помещению: температура эксплуатации от +5 до +35 °С (кратковременно допускается работа до -20 °С на 30 минут), относительная влажность не более 80%, содержание пыли не более 10 мг/м³.
Подключение к электросети. Подключение выполняется только квалифицированным персоналом. Питание подаётся через автоматический выключатель и УЗО, установленные в электрощите. Кабель питания заводится в монтажный люк завесы через кабельный ввод и подключается к клеммной колодке в соответствии со схемой (L1, L2, L3, N, PE). Рекомендуется использовать кабель с медными многопроволочными жилами.
Ввод в эксплуатацию. Перед первым включением необходимо снять защитную плёнку с металлического корпуса, визуально проверить отсутствие посторонних предметов, убедиться в соответствии напряжения и частоты. При первом включении происходит сгорание консервирующей смазки с поверхности ТЭНов – возможно появление дыма и запаха. Рекомендуется включить завесу на 20 минут в хорошо проветриваемом помещении. Пробный пуск включает проверку плавности вращения вентилятора, отсутствия избыточной вибрации, функционирования проводного и дистанционного пультов на всех режимах (три скорости, две ступени нагрева, вентиляция).
Обслуживание и чистка. Техническое обслуживание проводится не реже одного раза в год (в местах с сильными загрязнениями – не реже двух раз в год). Работы включают: визуальный осмотр, проверку целостности креплений, проверку пультов и всех режимов, органолептическую оценку шумов, проверку целостности заземления (сопротивление не более 0,1 Ом), протяжку электрических соединений, чистку рабочего колеса вентилятора, чистку корпуса и блока электромагнитных контакторов (реле) мягкой сухой щёткой или сжатым воздухом. Протирка корпуса влажной тканью допускается только на обесточенной завесе с последующим высушиванием. Запрещается мыть изделие с избыточным количеством воды.
Гарантийные обязательства. Срок службы завесы – не менее 5 лет с даты ввода в эксплуатацию (или с даты выпуска, если дату ввода невозможно определить). Товар сертифицирован на территории ЕАЭС.
Комплект поставки. Воздушно-тепловая завеса – 1 шт., кабель управления 7×0,5 мм² (подключён на заводе, длина 1,8–2,6 м) – 1 шт., пульт HL10 с электронным термостатом (включая проводной пульт, дистанционный пульт управления, 2 элемента питания AAA LR03 1,5 В, комплект крепежа, инструкцию) – 1 шт., монтажный комплект (кронштейны – 2 шт., болты М6×20 – 4 шт., шайба М6 с зубом – 4 шт., шайба М6 – 4 шт.), гарантийные обязательства – 1 шт., руководство по эксплуатации и монтажу (технический паспорт) – 1 шт., упаковка – 1 шт.
