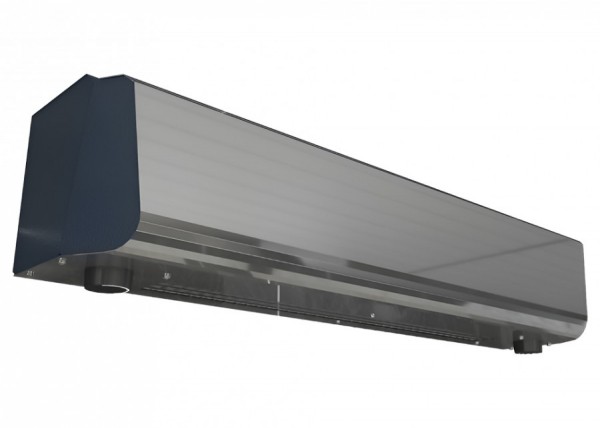

Электрическая тепловая завеса Тепломаш КЭВ-3П1153Е серии 100 Бриллиант Мини, это энергозависимое оборудование с возможностью горизонтальной или вертикальной установки, предназначенное для защиты рабочих зон общественных и административных зданий от проникновления наружного воздуха через открытые двери и окна в холодный период времени, а также для работы в режиме вентиляции без нагрева в тёплое время года. Модель относится к серии завес «Мини» с электрическим источником тепла, имеет стальной оцинкованный корпус с порошковым покрытием и съёмную лицевую панель с декоративными гранями из полированной нержавеющей стали (исполнение «Бриллиант»). Завеса оснащена встроенными кронштейнами для монтажа, роторным переключателем и терморегулятором. Рекомендуемая проектная высота защищаемого проёма – до 2 метров в зависимости от климатических условий.
Тепловая мощность. Номинальная тепловая мощность регулируется в две ступени: I ступень – 1,5 кВт, II ступень – 3,0 кВт. Нагреватель – трубчатый электронагреватель с оребрением (ТЭНР). Подогрев воздуха (ΔТ) при максимальной мощности составляет 18 °С, при минимальной – 9 °С.
Производительность по воздуху и параметры струи. Производительность – 500 м³/час. Скорость воздуха на выходе из сопла – 4,8 м/с. Эффективная длина струи – до 2 м. Вентиляторный блок состоит из одного диаметрального (тангенциального) вентилятора с электродвигателем переменного тока.
Электросеть и энергопотребление. Параметры питающей сети: 1/N/PE ~ 50 Гц, 230 В (однофазная). Максимальный ток при номинальном напряжении – 14,6 А. Потребляемая мощность вентиляторов – 65 Вт. Класс защиты от поражения электрическим током – I. Степень защиты корпуса – IP20, электродвигателя – IP00. В цепи питания обязательно наличие автоматического выключателя (номинальный ток 16 А) и устройства защитного отключения (УЗО) с дифференциальным током 100 мА. Рекомендуемый кабель питания с медными жилами – 3×1,5 мм².
Аварийное отключение нагревателей. Завеса снабжена аварийным термовыключателем нагревателей, который размыкает контакты и отключает нагрев при превышении предельной температуры 120 °С. Термовыключатель не имеет самовозвратного механизма – для восстановления рабочего состояния необходимо обесточить завесу, устранить причину перегрева (неисправность вентилятора, загрязнение, загромождение окон, превышение тепловой мощности) и вручную нажать на кнопку возврата диэлектрическим стержнем через специальное отверстие в корпусе.
Управление. Управление осуществляется двумя рукоятками: роторным переключателем (выбор режима) и терморегулятором (установка температуры).
Уровень шума. Уровень звукового давления – 45 ± 1 дБ(А). Основной источник шума – аэродинамический шум вентилятора.
Установка и монтаж. Завеса может устанавливаться как горизонтально (сверху проёма), так и вертикально (сбоку проёма), внутри помещения, как можно ближе к защищаемому проёму. Крепление осуществляется на входящие в комплект кронштейны (2 шт.) с помощью болтов М6×20, шайб. Для монтажа необходимо просверлить в стене четыре отверстия Ø8 мм (крепёж для стены в комплект не входит). Стена должна быть прочной (бетон, кирпич); при монтаже на гипсокартон требуется предварительное усиление металлической конструкцией. Также возможна установка на шпильки с резьбой через гайки-заклёпки М6 на верхней крышке. При защите широкого или высокого проёма допускается установка нескольких завес вплотную друг к другу. Минимальные требования к помещению: температура эксплуатации от +5 до +35 °С (кратковременно допускается работа до -20 °С на 30 минут), относительная влажность не более 80%, содержание пыли не более 10 мг/м³.
Подключение к электросети. Подключение выполняется только квалифицированным персоналом. Питание подаётся через автоматический выключатель и УЗО, установленные в электрощите. Кабель питания заводится в монтажный люк завесы через кабельный ввод и подключается к клеммной колодке в соответствии со схемой (L, N, PE). Рекомендуется использовать кабель с медными многопроволочными жилами.
Ввод в эксплуатацию. Перед первым включением необходимо снять защитную плёнку с металлического корпуса, визуально проверить отсутствие посторонних предметов, убедиться в соответствии напряжения и частоты. При первом включении происходит сгорание консервирующей смазки с поверхности ТЭНов – возможно появление дыма и запаха. Рекомендуется включить завесу на 20 минут в хорошо проветриваемом помещении. Пробный пуск включает проверку плавности вращения вентилятора, отсутствия избыточной вибрации, функционирования роторного переключателя и терморегулятора на всех режимах.
Обслуживание и чистка. Техническое обслуживание проводится не реже одного раза в год (в местах с сильными загрязнениями – не реже двух раз в год). Работы включают: визуальный осмотр, проверку целостности креплений, протяжку электрических соединений, чистку рабочего колеса вентилятора и корпуса от пыли и грязи мягкой сухой щёткой или сжатым воздухом. Протирка корпуса влажной тканью допускается только на обесточенной завесе с последующим высушиванием. Запрещается мыть изделие с избыточным количеством воды.
Гарантийные обязательства. Срок службы завесы – не менее 5 лет с даты ввода в эксплуатацию (или с даты выпуска, если дату ввода невозможно определить). Товар сертифицирован на территории ЕАЭС.
Комплект поставки. Воздушно-тепловая завеса – 1 шт., монтажный комплект (кронштейны – 2 шт., болты М6×20 – 4 шт., шайба М6 с зубом – 4 шт., шайба М6 – 4 шт.), гарантийные обязательства – 1 шт., руководство по эксплуатации и монтажу (технический паспорт) – 1 шт., упаковка – 1 шт.
