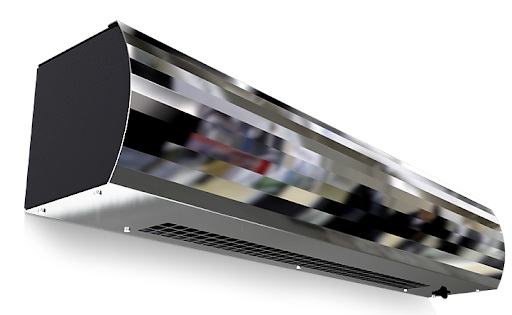

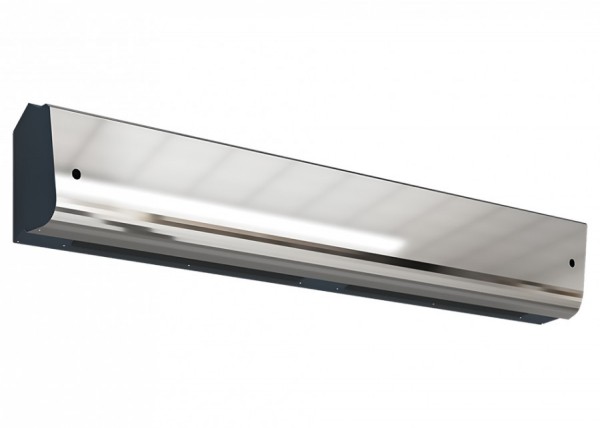

Электрическая тепловая завеса Тепломаш КЭВ-6П2223Е серии 200 Бриллиант с возможностью горизонтальной или вертикальной установки, предназначена для защиты рабочих зон общественных и административных зданий от проникновения наружного воздуха через открытые двери в холодный период времени, а также для работы в режиме вентиляции без нагрева в тёплое время года. Модель относится к серии завес «Бриллиант» с электрическим источником тепла (длина 1525 мм), имеет стальной оцинкованный корпус с порошковым покрытием и съёмную лицевую панель из полированной нержавеющей стали с декоративными гранями. Завеса оснащена тремя скоростями вентилятора, устройством принудительного включения вентилятора для продувки ТЭНов после отключения и может работать от однофазной сети 220 В или трёхфазной 380 В (с переключением). Конструкция состоит из двух вентиляторных блоков (диаметральные тангенциальные вентиляторы с внешнероторными электродвигателями переменного тока). Управление осуществляется сенсорным пультом HL18 с ЖК-дисплеем и ИК-пультом. Рекомендуемая проектная высота защищаемого проёма при горизонтальной установке – до 2,5 метров в зависимости от климатических условий.
Тепловая мощность. Номинальная тепловая мощность регулируется в две ступени: I ступень – 3,0 кВт, II ступень – 6,0 кВт. Нагреватель – трубчатый электронагреватель с оребрением (ТЭНР). Максимальный подогрев воздуха (ΔТ) при высокой производительности составляет 11 °С, при низкой производительности – 16 °С.
Производительность по воздуху и параметры струи. Производительность имеет три ступени: высокая – 1600 м³/час, средняя – 1350 м³/час, низкая – 1100 м³/час. Скорость воздуха на выходе из сопла – 7,0 м/с. Эффективная длина струи – до 2,5 м.
Электросеть и энергопотребление. По умолчанию параметры питающей сети: 1/N/PE ~ 50 Гц, 220 В (однофазная). Имеется возможность переключения на 3/N/PE ~ 380 В (трёхфазная) путём удаления двух перемычек на клеммной колодке (при этом на заводской табличке необходимо зачеркнуть «220 В»). Максимальный ток при номинальном напряжении: для 220 В – 29,6 А, для 380 В – 15,2 А. Потребляемая мощность вентиляторов – 200 Вт. Класс защиты от поражения электрическим током – I. Степень защиты корпуса – IP20, электродвигателя – IP00, пульта – IP30. В цепи питания обязательно наличие автоматического выключателя (номинальный ток: для 220 В – 32 А, для 380 В – 16 А) и устройства защитного отключения (УЗО) с дифференциальным током 100 мА на одну завесу (300 мА на группу). Рекомендуемый кабель питания с медными жилами: для 220 В – 3×4,0 мм², для 380 В – 5×1,5 мм².
Аварийное отключение нагревателей. Завеса снабжена аварийным термовыключателем нагревателей, который размыкает контакты и отключает нагрев при превышении предельной температуры 120 °С. Термовыключатель не имеет самовозвратного механизма – для восстановления рабочего состояния необходимо обесточить завесу, устранить причину перегрева (неисправность вентилятора, загрязнение, загромождение окон, превышение тепловой мощности, аварийное отключение электроэнергии) и вручную нажать на предохранительную пластину диэлектрическим стержнем через специальные отверстия в корпусе.
Принудительное включение вентилятора (продувка ТЭНов). Завеса снабжена устройством принудительного включения вентилятора для удаления остаточного тепла нагревателей после отключения. При повышении температуры в месте установки устройства более 50 °С вентилятор включается и обдувает нагреватели до их остывания (обычно 1–2 минуты). При аварийном отключении электроэнергии или отключении питания на силовом щите устройство не работает, что может привести к срабатыванию термовыключателя.
Управление. Управление осуществляется с помощью сенсорного проводного пульта HL18 со встроенным электронным термостатом и жидкокристаллическим дисплеем, а также прилагаемого дистанционного инфракрасного пульта. Пульт HL18 подключается к завесе на заводе-изготовителе кабелем управления 7×0,5 мм² длиной 1,8–2,6 м.
Дистанционный пульт питается от двух элементов AAA LR03 1,5 В (входят в комплект). Управление группой завес: с одного пульта HL18 можно синхронно управлять до 3 завес при однофазном подключении или до 6 завес при трёхфазном (в таблице указано «3 (6)»), при параллельном соединении кабелей управления. Опционное оборудование: блок подключения дополнительного оборудования БЛОК-WA (ver.E) для подключения концевого выключателя или приёмно-контрольного прибора (ПКП) охранно-пожарной сигнализации; концевой выключатель ВП15К2.
Уровень шума. Уровень звукового давления – 53 ± 1 дБ(А) (измерено на расстоянии 5 м). Основной источник шума – аэродинамический шум вентиляторов.
Гарантийные обязательства. Срок службы завесы – не менее 5 лет с даты ввода в эксплуатацию (или с даты выпуска, если дату ввода невозможно определить). Товар сертифицирован на территории ЕАЭС. Декларация о соответствии: ЕАЭС N RU Д-RU.АД07.В.04415/20 (срок действия 14.10.2020 – 13.10.2025). Продукция изготовлена на предприятии АО «НПО «Тепломаш», система менеджмента качества сертифицирована по ГОСТ Р ИСО 9001-2015 (ISO 9001:2015).
Комплект поставки. Воздушно-тепловая завеса – 1 шт., кабель управления 7×0,5 мм² (подключён на заводе, длина 1,8–2,6 м) – 1 шт., пульт HL18 с электронным термостатом (включая проводной пульт, дистанционный пульт управления, 2 элемента питания AAA LR03 1,5 В, комплект крепежа, инструкцию) – 1 шт., гарантийные обязательства – 1 шт., руководство по эксплуатации и монтажу (технический паспорт) – 1 шт., упаковка – 1 шт.
