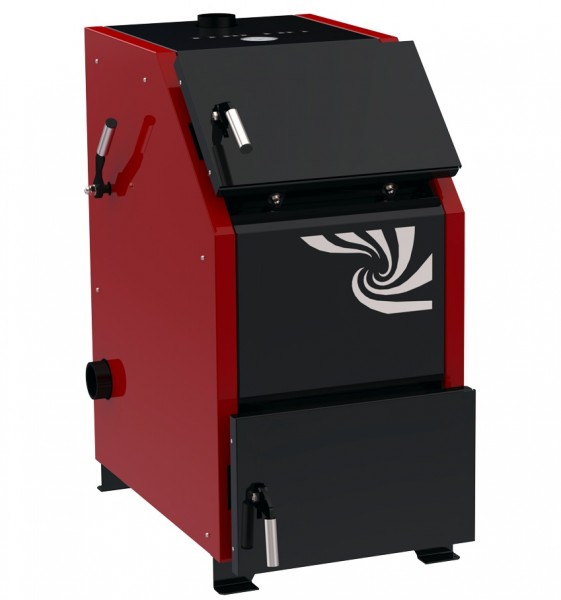

Твердотопливный напольный котел ТЕРМОКРАФТ Taifun («Тайфун») 20 кВт, это энергонезависимое отопительное оборудование с водяной рубашкой из конструкционной стали толщиной 3 мм, предназначенное для отопления индивидуальных жилых домов и зданий коммунально-бытового назначения площадью от 150 до 200 м². Модель оснащена загрузочной камерой объемом 55 л, механическим регулятором тяги, системой активного дымоудаления и заслонкой прямого хода топочных газов (растопочной заслонкой), что облегчает розжиг и снижает выход дыма в помещение при загрузке топлива, обеспечивая продолжительность работы до 14 часов в режиме поддержания горения.
Тепловая мощность. Номинальная теплопроизводительность составляет 20 кВт, что достаточно для обогрева помещений площадью от 150 до 200 м² при высоте потолков до 2,7 м и средних теплопотерях здания. При использовании дров теплопроизводительность может снизиться на 20–40%.
Коэффициент полезного действия (КПД). КПД котла составляет 80%, что обеспечивается встроенными теплообменниками (экономайзерами) и каналом подачи вторичного воздуха для оптимизации процесса горения.
Рабочее давление и температура. Номинальное рабочее давление воды в котле – 1,5 бар, максимальное рабочее давление – 2,5 бар. Максимальная температура воды на выходе – 95 °С. Номинальная температура обратной воды – 65 °С (для предотвращения конденсатообразования температура обратки не должна опускаться ниже 60 °С). В системе отопления обязательна установка предохранительного клапана, рассчитанного на давление не более 2,5 бар, на расстоянии не более 1 метра от котла. Установка запорной арматуры между котлом и предохранительным клапаном запрещена.
Объемы котла. Объем воды в котле (водяная рубашка) составляет 50 литров. Объем загрузочной камеры – 55 литров, объем зольного ящика – 13 литров. Габариты загрузочного проема – 310×240 мм, глубина топки – 490 мм.
Виды топлива. Основное топливо – каменный уголь сорта ДО (длиннопламенный, фракция орех 25–50 мм) с теплотворной способностью не менее 5800 ккал/кг и зольностью не более 25%. Допускается использование угля сортов ДОМ и ДКО (не на постоянной основе), а также дров (влажность не более 30%, теплопроизводительность не менее 3000 ккал/кг). Запрещено использовать кокс и антрацит – котел не будет работать в режиме «стоп-поддержание», а срок службы сократится. Также запрещено топливо с теплотворной способностью выше 6500 ккал/кг.
Система регулировки тяги. Для автоматической регулировки горения в комплекте поставляется механический регулятор тяги (терморегулятор), который устанавливается в патрубок на боковой стенке котла. Принцип действия – механический (термостат), энергонезависимость котла полностью сохраняется. Регулятор измеряет температуру теплоносителя и через цепочку открывает/закрывает заслонку подачи первичного воздуха. Настройка производится поворотом ручки регулятора (рекомендуемая минимальная установка – 65 °С). Установка регулятора позволяет стабилизировать тягу, оптимизировать подачу воздуха, обеспечить равномерное горение и экономить до 20% топлива. Длина погружной части регулятора не должна превышать 53 мм.
Контроль температуры. Температуру воды в котле показывает биметаллический термометр, встроенный в корпус котла.
Растопочная заслонка (заслонка прямого хода топочных газов). Котел TAIFUN 20 кВт оснащен растопочной заслонкой с ручкой, которая используется для удобства розжига и при последующих загрузках топлива, позволяя уменьшить выход дыма в помещение, где установлен котел.

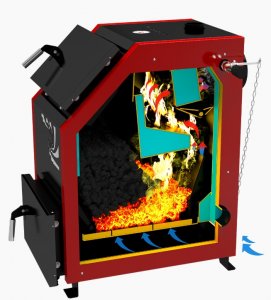

Конструкция топочного пространства. Котел имеет стальной сварной корпус из конструкционной стали толщиной 3 мм, покрытый термостойкой эмалью, выдерживающей до 800 °С. Наружные поверхности облицованы теплоизолирующим материалом на основе базальтового волокна и защитно-декоративными панелями. Внутри расположены теплообменники (экономайзеры), канал подачи вторичного воздуха, стандартные чугунные колосниковые решетки и наклонные передние чугунные колосники для улучшения горения и удаления спекшейся золы. Для чистки теплообменников предусмотрена съемная пластина разделения камер – эксплуатация без нее запрещена, так как котел не выходит на номинальную мощность.
Дверцы и загрузка. Подача, дозагрузка топлива и чистка производятся через наклонную топочную дверцу. Откидной загрузочный лоток обеспечивает удобную загрузку угля. При загрузке работает система активного дымоудаления, минимизирующая выход дыма в помещение. Дверца зольной камеры удобна для розжига дров и удаления золы. Эксплуатация без установленного зольного ящика запрещена – это приводит к прогоранию и деформации не охлаждаемых теплоносителем поверхностей.
Зольный ящик. Расположен в пожаробезопасной зольной камере, объем ящика – 13 л. Золу и шлак необходимо удалять регулярно, перед каждой новой растопкой. Заполненный зольник препятствует правильному распределению воздуха по колосниковой зоне.
Присоединительные размеры. Фланцы подключения отопительного контура (подающей и обратной линии) имеют присоединительную резьбу G 2″ (наружную). Патрубок для установки сливного крана – G 1/2″. Фланцы выполнены как в левом, так и в правом исполнении для удобства монтажа.
Диаметр дымохода и требования к дымоходу. Диаметр дымохода – 150 мм. Рекомендуемая высота дымохода – не менее 7 м (ориентировочное значение, точный расчет должен выполнить специалист). Дымоход должен быть отдельным, рекомендуется из нержавеющей стали с термоизоляцией типа «сэндвич» (толщина стали не менее 0,8 мм, марка AISI 430). Не допускается монтаж дымоходной системы в кирпичный дымоход. Запрещается увеличивать диаметр дымохода, уменьшая высоту – это снижает скорость потока газов и способствует образованию конденсата. Высота над плоской кровлей – не менее 500 мм, над коньком – не менее 500 мм при удалении до 1,5 м и т.д. Температура дымовых газов при номинальной мощности – 250–300 °С, при минимальной – 120–150 °С.
Установка и требования к помещению. Монтаж котла, отопительной системы и дымохода должны выполнять квалифицированные специалисты, имеющие лицензию, в соответствии с проектом и СП 7.13130.2009. Самостоятельный монтаж и пуск запрещены – производитель снимает гарантийные обязательства. Котел устанавливается на несгораемое основание или фундамент, который должен быть больше основания котла: спереди – не менее чем на 300 мм, с других сторон – примерно на 100 мм. При установке на пол из горючих материалов под котлом и перед ним на 500 мм укладывается огнезащитная прокладка из стального листа (толщиной не менее 1,0 мм) по асбестовому или базальтовому картону (6–8 мм). Расстояния безопасности: от котла до возгораемых материалов – не менее 500 мм, между верхом котла и потолком – 1200 мм, до противоположной стены – 1200 мм. Хранить топливо на расстоянии менее 1000 мм от котла запрещается. Котельная должна быть отдельным помещением с дверью, открывающейся наружу, из негорючих материалов. Объем котельной – не менее 15 м³ + 0,2 м³ на каждый киловатт мощности (для 20 кВт – не менее 19,0 м³). Высота потолка – не менее 2,2 м. Температура в котельной – от +5 до +40 °С, влажность – не повышенная. Обязательна естественная или принудительная приточно-вытяжная вентиляция с производительностью на 10% больше потребности котла в воздухе (потребность для 20 кВт – 37 м³/час). Интенсивность вытяжки – трехкратный воздухообмен в час. В нижней части двери должен быть зазор или решетка сечением не менее 0,25 м². Котельная должна иметь окно с форточкой, искусственное и дневное освещение.
Требования к теплоносителю. В качестве теплоносителя применяется чистая вода без суспензий, масла и химически агрессивных веществ, общей жесткостью не более 2,0 мг-экв/л. Жесткая вода вызывает образование накипи: отложение 1 мм известняка снижает передачу тепла на 10%. Повреждение блока ТЭН из-за накипи не является гарантийным случаем. При незащищенности от замерзания рекомендуется заполнять систему антифризом с низкой точкой замерзания и антикоррозионными добавками (с соблюдением требований по применению). Запрещается разбор теплоносителя для других нужд и использование жидкостей, не предназначенных для систем отопления. Заполнение системы производится только в холодном состоянии (температура подающей линии не выше 40 °С) с выпуском воздуха.
Блок ТЭН (опционально). В нижней части котла в один из патрубков обратки может устанавливаться блок ТЭН мощностью 9 кВт (приобретается отдельно). Блок ТЭН служит для поддержания положительной температуры теплоносителя (не более 35 °С) при окончании работы котла или при отсутствии основного топлива. Подключается через панель управления (приобретается отдельно), которая обеспечивает поддержание заданной температуры по датчику накладного типа (устанавливается на линию подачи на расстоянии 0,5–1,5 м от патрубка, датчик необходимо теплоизолировать). Панель управления регулирует мощность нагрева, разделяя ее на 3 равные ступени. Монтаж и подключение ТЭНа и панели управления должны выполняться в соответствии с ПУЭ и правилами техники безопасности, с обязательным заземлением котла и системы отопления. При отсутствии заземления работа котла запрещена.
Гидравлические схемы. Котел может работать в открытых или закрытых системах водяного отопления с принудительной циркуляцией. Для уменьшения образования конденсата и продления срока службы необходимо обеспечить повышение температуры обратной линии (не ниже 60 °С) – обязательна установка смесительного клапана или рециркуляционного насоса. В закрытой системе обязательно устанавливается расширительный бак мембранного типа, группа безопасности (предохранительный клапан ≤2,5 бар, автоматический воздушный клапан, термоманометр), а также приборы контроля давления. При заполнении из водопровода требуется редуктор давления (настройка ≤2,5 бар) и обратный клапан. Площадь теплосъема системы отопления должна соответствовать мощности котла – не уменьшайте количество радиаторов.
Обслуживание и чистка. Чистку внутренних поверхностей котла и теплообменников необходимо производить один раз в неделю, так как слой сажи толщиной 1 мм снижает КПД и мощность на 10%. Чистка выполняется только на остановленном и остывшем котле. Чистка колосников – периодическая шуровка топлива. Зола и шлак удаляются кочергой, складируются в негорючую емкость с крышкой. Котёл, система циркуляции и дымоход должны проходить профилактический осмотр не реже одного раза в год, в том числе перед отопительным сезоном.
Предотвращение конденсата. Не устанавливайте на регуляторе тяги температуру ниже 65 °С – при слишком низкой нагрузке на поверхностях нагрева может возникнуть конденсат, который стекает в зольную камеру. Возникновение конденсата в загрузочной камере указывает на повышенную влажность топлива (в этом случае конденсат может появиться даже при температуре котла выше 65 °С).
Защита от замерзания. Не оставляйте котел с водой при температуре воздуха ниже +2 °С. Не запускайте котел при отсутствии теплоносителя или при его замерзании в котле и/или системе отопления. При отключении котла в зимнее время воду из системы отопления необходимо слить через сливной кран (патрубок G 1/2″). Замерзание теплоносителя приводит к выходу котла из строя.
Экстренная остановка. При возникновении опасных ситуаций (например, закипание теплоносителя при отключении электроэнергии в закрытой системе без ИБП) необходимо максимально снизить подачу воздуха: закрыть заслонку первичного воздуха (установить регулятор тяги на 30 °С или выкрутить винт ручной регулировки). При возникновении дымления из-под дверцей из-за недостаточной тяги заслонку нужно приоткрыть. При длительной аварийной ситуации удалить несгоревшее топливо из загрузочной камеры.
Гарантийные обязательства. Гарантийный срок службы котла – 12 месяцев со дня продажи через торговую сеть. Расчетный срок эксплуатации – 10 лет. Гарантия действует при условии заполнения «Сведений о продаже» и «Акта пуско-наладочных работ» (заполняется монтажной организацией, имеющей разрешение), соблюдения всех требований по монтажу, эксплуатации, транспортировке (только в вертикальном положении в заводской упаковке на паллете, в один ярус) и хранению. Гарантия не распространяется на расходные материалы: чугунные колосниковые решетки, передние колосниковые решетки, держатель передних колосниковых решеток, загрузочный лоток (совок) для угля и уплотнительные шнуры дверц. Также гарантия аннулируется при отсутствии предохранительного клапана, использовании запрещенных видов топлива (в том числе с теплотворной способностью выше 6500 ккал/кг), отсутствии водоподготовки, самостоятельном ремонте или изменении конструкции, приварке патрубков к телу котла, прогаре неохлаждаемых поверхностей (следствие неправильной эксплуатации) и в других случаях, перечисленных в руководстве.
Комплект поставки. В комплект котла TAIFUN 20 кВт входят: котел в сборе, комплект чугунных колосниковых решеток (колосник 300×100 – 1 шт., колосник 300×150 – 2 шт., передний колосник 130×150 – 2 шт.), передняя (наклонная) колосниковая решетка – 1 комплект, зольный ящик – 1 шт., регулятор тяги – 1 шт., заглушка G 2″ – 1 шт., заглушка G 1/2″ – 1 шт., термометр (встроен в корпус) – 1 шт., руководство по эксплуатации – 1 шт. Блок ТЭН и панель управления приобретаются отдельно.
