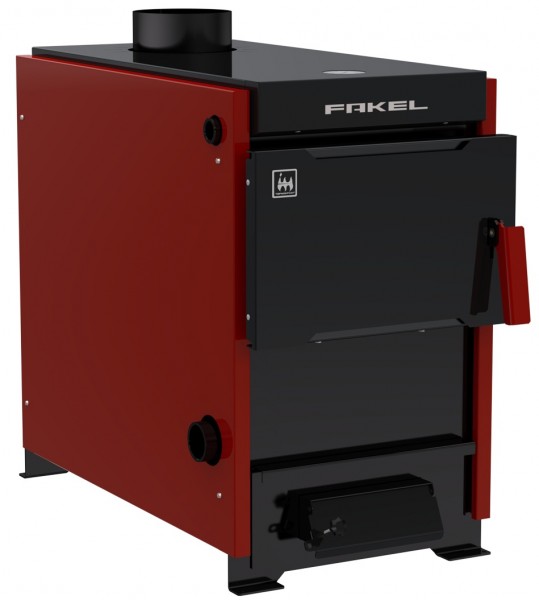

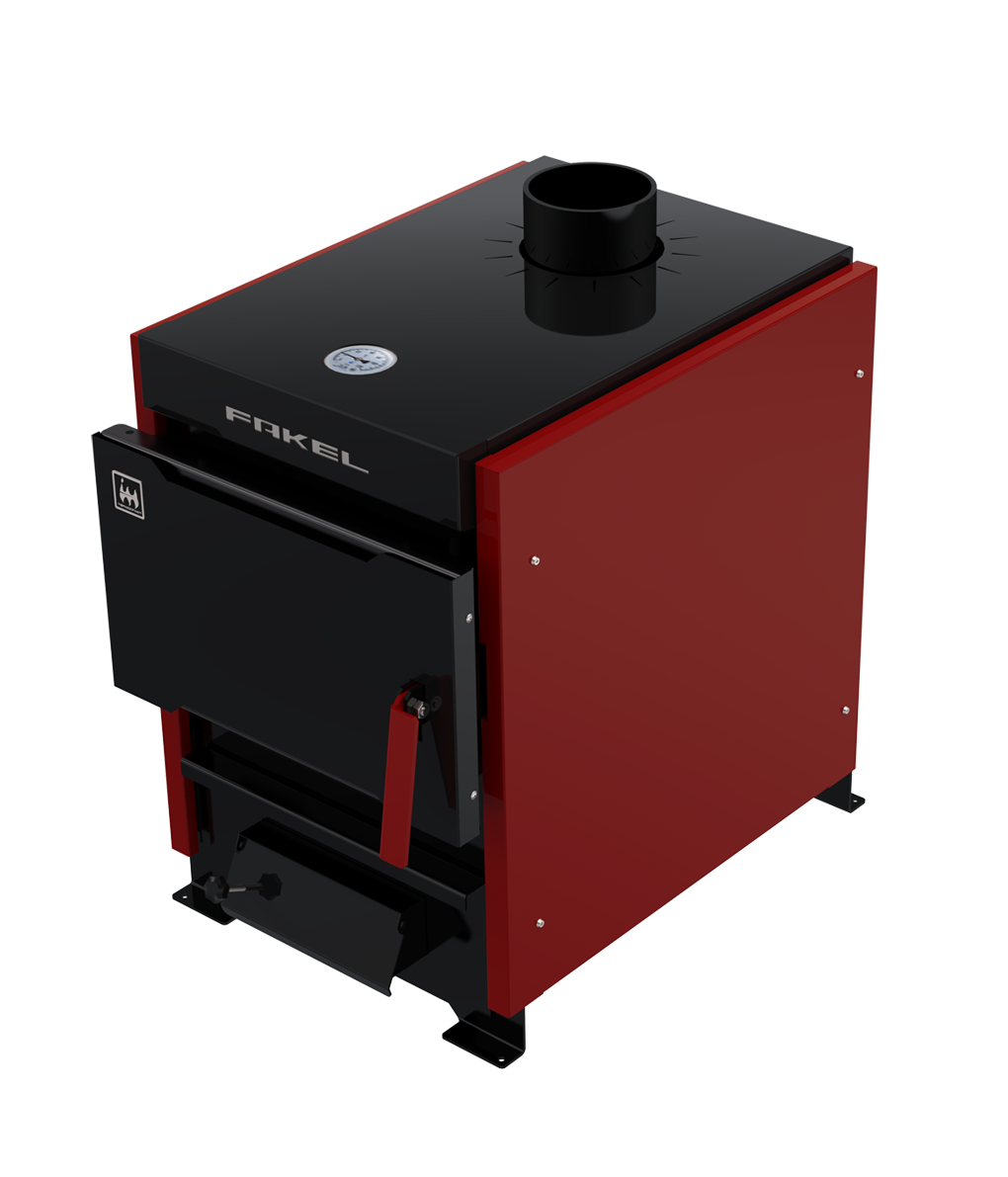

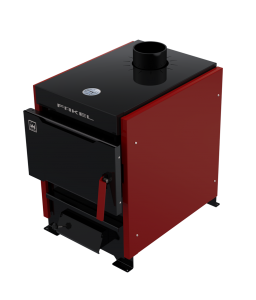

Твердотопливный стальной водогрейный напольный котёл ТЕРМОКРАФТ Fakel (Факел) 20 кВт, это энергонезависимое (при работе на твёрдом топливе) отопительное оборудование с возможностью подключения электрического ТЭНа в качестве резервного источника тепла. Котёл имеет цельносварной корпус из конструкционной стали толщиной 3 мм по ГОСТ 16523-89, покрытый термостойкой эмалью (выдерживает до 800 °С). Теплообменник встроенной конструкции обеспечивает высокий КПД при небольших габаритах. Предназначен для систем водяного отопления с естественной или принудительной циркуляцией в открытых и закрытых системах с максимальным давлением 2,5 бар и температурой до 90 °С. Основное топливо – каменный уголь (сорт ДО), дрова, топливные брикеты; электричество используется как резервное топливо. Котёл соответствует ТУ 4931-007-62923181-2014 и имеет декларацию о соответствии ЕАЭС.
Тепловая мощность. Номинальная теплопроизводительность составляет 20 кВт, что достаточно для обогрева помещений площадью от 160 до 200 м² при высоте потолков до 2,7 м. При использовании антифриза мощность может снижаться.
Коэффициент полезного действия (КПД). КПД котла составляет не менее 76%.
Рабочее давление и температура. Максимальное рабочее давление в гидравлическом контуре котла – 2,5 бар (0,25 МПа). Максимальная температура теплоносителя на выходе из котла – не более 90 °С. Для предотвращения конденсатообразования и оседания сажи температура обратной воды должна быть не ниже 60 °С (рекомендуемая температура на входе – не более 65 °С). В системе отопления обязательно устанавливается предохранительный клапан на давление не более 2,5 бар, расположенный на расстоянии не более 1 м от котла (до запорной арматуры). Запрещается устанавливать запорную арматуру между котлом и предохранительным клапаном.
Объёмы и размеры котла. Объём воды в котле (водяная рубашка) – не менее 37 л. Объём камеры сгорания – 60 л. Объём зольного ящика – 11 л. Глубина топки – 640 мм. Размер загрузочного проема (Ш×В) – 286×236 мм. Расстояние между осями подающей и обратной линий – 372 мм (от пола до подачи 603 мм, до обратки 181 мм).
Виды топлива. Основное топливо – каменный уголь сорта ДО (длиннопламенный орех) фракцией 20–50 мм с теплотворной способностью не менее 5800 ккал/кг. Допускается использование угля ДР (5–300 мм), дрова (влажность не более 30%), угольные брикеты (фракция 30–40 мм). Запрещается использовать кокс и антрацит – котел не будет работать в режиме стоп-поддержание, а срок службы сокращается. Влажность топлива должна быть минимальной, зольность – не более 20%. Для растопки применяются бумага и щепки, запрещается использовать горючие жидкости.
Ориентировочный расход топлива. При номинальной мощности (20 кВт): каменный уголь – 3,8 кг/ч, дрова – 7,3 кг/ч.
Электрическая часть (опционально). Котёл имеет возможность работы на электричестве как на резервном топливе для поддержания положительной температуры теплоносителя (не более 35 °С). В нижней части котла предусмотрен фланец с резьбой G 1½" для установки блока ТЭН. Рекомендуемая мощность блока ТЭН – 6 кВт. Для управления ТЭН используется панель управления (приобретается отдельно), которая позволяет регулировать мощность тремя ступенями. Датчик температуры – накладного типа, устанавливается на подающей линии на расстоянии 0,5–1,5 м от котла и теплоизолируется. При установке ТЭНа котёл становится энергозависимым. Корпус котла подлежит заземлению (болт заземления предусмотрен).
Система автоматики и регулирования (при работе на твёрдом топливе). Котёл является энергонезависимым. Регулировка подачи первичного воздуха осуществляется вручную выдвижением зольного ящика и заслонкой на его ручке. Для автоматической регулировки может быть установлен механический регулятор тяги (не входит в комплект). Регулятор вкручивается в патрубок G ¾" на боковой стенке котла, его цепь крепится к заслонке. Настройка: при достижении температуры 60 °С заслонка должна быть приоткрыта на 2–3 мм, цепь слегка свободна. Регулятор не требует электропитания. На котле установлен встроенный биметаллический термометр для контроля температуры.
Контроль температуры. Биметаллический термометр встроен в корпус котла и позволяет визуально контролировать температуру теплоносителя.
Конструкция топочного пространства. Корпус цельносварной, с защитно-декоративными панелями. Внутри установлен теплообменник, увеличивающий КПД. В нижней части топки расположены стандартные чугунные колосниковые решётки (для модели 20 кВт: три решётки 300×150 мм). Под колосниками – выдвижной зольный ящик. Загрузочная дверца снабжена отбойником пламени и уплотнителем. Патрубок дымохода съёмный, крепится на шпильках через уплотнительный шнур.
Дверцы котла. Котёл оснащён загрузочной дверцей с ручкой-защёлкой и уплотнителем. Зольный ящик выдвижной, с ручкой и заслонкой подачи первичного воздуха. Дверцы имеют уплотнители (расходный материал). При загрузке топлива необходимо избегать просыпания на рамку двери. Эксплуатация без установленного зольного ящика запрещена – это приводит к прогоранию и деформации неохлаждаемых поверхностей.
Зольный ящик. Выдвижной зольный ящик объёмом 11 л. Служит для сбора золы. Степень выдвижения регулирует подачу первичного воздуха. Рекомендуется очищать ящик регулярно, не допуская переполнения. Запрещается эксплуатировать котёл без зольного ящика.
Присоединительные размеры. Патрубки для подключения к системе отопления (подача и обратка) – фланцы с наружной резьбой G 1½", расположены на задней стенке котла. Патрубок дымохода – круглый, диаметр 114 мм (присоединяемый диаметр 115 мм). Фланец для блока ТЭН – резьба G 1½".
Диаметр дымохода. Присоединяемый дымоход – круглый, диаметр 115 мм. Рекомендуемая высота дымохода – 6 м. Требуемое разрежение за котлом при номинальной мощности – 11–14 Па. Дымоход должен быть отдельным, выполнен из нержавеющей стали с утеплителем (сэндвич, AISI 430, толщина не менее 0,8 мм). Горизонтальные участки не более 1 м. Запрещается подключать котёл к кирпичному дымоходу. Высота над крышей – согласно СП 7.13130.2013 (не менее 500 мм над коньком при расстоянии до 1,5 м и т.д.). Точный расчёт дымохода должен выполнять специалист.
Установка и требования к помещению. Монтаж котла, дымохода и системы отопления должны выполняться квалифицированными специалистами, имеющими лицензию. Расстояние от стенок котла до возгораемых материалов – не менее 500 мм. Между верхом котла и потолком – не менее 1200 мм. Перед дверцей до противоположной стены – не менее 1200 мм. Фундамент или несгораемое основание должно выступать перед котлом не менее чем на 300 мм, с других сторон – на 100 мм. При установке на деревянный пол под котёл и перед ним на 500 мм укладывается стальной лист (не менее 1,0 мм) по асбестовому или базальтовому картону (6–8 мм). Объём котельной – не менее 15 м³ + 0,2 м³ на каждый кВт мощности (для 20 кВт – не менее 19 м³). Высота потолка – не менее 2,2 м. Естественная вентиляция должна обеспечивать трёхкратный воздухообмен, приток воздуха – не менее 34 м³/ч (с запасом 10%). Котельная должна иметь окно с форточкой, дверь открывается наружу. Хранить топливо рекомендуется на расстоянии не менее 1000 мм от котла или в другом помещении.
Требования к теплоносителю. Рекомендуется использовать чистую воду без суспензий, масел, с общей жёсткостью не более 2,0 мг·экв/л. Применение жесткой воды вызывает образование накипи, что снижает теплоотдачу и может привести к повреждению блока ТЭН (не гарантийный случай). Допускается использование сертифицированных антифризов (на основе этиленгликоля) с низкой точкой замерзания и антикоррозионными добавками, при этом требуется тщательная герметизация системы, так как этиленгликоль ядовит и летуч. Заполнение системы производить только при холодном котле (температура подачи не более 40 °С). Долив теплоносителя – в охлаждённый котёл. При заполнении из водопровода необходим редуктор давления, настроенный на давление не более 2,5 бар, и обратный клапан.
Блок ТЭН (опционально). Для резервного электрообогрева устанавливается блок ТЭН мощностью 6 кВт. Подключение к электросети должно выполняться квалифицированным персоналом с обязательным заземлением. Панель управления приобретается отдельно.
Система отопления. Котёл работает в системах с естественной или принудительной циркуляцией. Для предотвращения конденсатообразования и коррозии обязательна установка смесительного клапана или рециркуляционного насоса, обеспечивающего температуру обратной воды не ниже 60 °С. В закрытых системах обязателен мембранный расширительный бак (объём рассчитывается по проекту), группа безопасности (предохранительный клапан на 2,5 бар, автоматический воздухоотводчик, термоманометр). Запрещается устанавливать запорную арматуру между котлом и предохранительным клапаном. Опрессовку системы производить при отсоединённом котле. Площадь теплосъёма системы отопления должна соответствовать мощности котла – не уменьшайте количество радиаторов.
Обслуживание и чистка. Чистку котла и теплообменников производить только на остановленном и остывшем котле. Рекомендуется чистить внутренние поверхности не реже одного раза в неделю, так как слой сажи толщиной 1 мм снижает КПД на 10%. Регулярно удалять золу из зольного ящика. Перед каждой новой растопкой удалять шлак и несгоревшие остатки. Шуровку топлива проводить для равномерного сгорания. При работе с регулятором тяги не устанавливать температуру ниже 65 °С во избежание конденсата. Дымоход очищать от сажи не реже двух раз за отопительный сезон. По окончании отопительного сезона котел необходимо тщательно вычистить, осмотреть, при необходимости заменить расходные материалы (колосники, уплотнительные шнуры).
Предотвращение конденсатообразования и смолообразования. При температуре обратной воды ниже 60 °С или при использовании влажного топлива на внутренних стенках котла и дымохода образуется конденсат, вызывающий коррозию и отложение смолы. Рекомендуется поддерживать температуру обратки не ниже 60 °С с помощью смесительного клапана или рециркуляционного насоса, а также использовать сухое топливо. Появление конденсата в зольном ящике указывает на повышенную влажность топлива или низкую температуру котла.
Защита от замерзания. При остановке котла на длительное время в зимний период необходимо слить воду из котла и системы отопления, если используется вода, либо использовать антифриз. Запрещается оставлять котёл с теплоносителем при температуре ниже +2 °С.
Гарантийные обязательства. Гарантийный срок службы котла составляет 12 месяцев со дня продажи. Полный срок службы – 10 лет. Гарантия не распространяется на расходные материалы (чугунные колосниковые решётки, уплотнительные шнуры, загрузочный лоток, фиксаторы колосников) и на повреждения, вызванные использованием жёсткой воды, отсутствием предохранительного клапана, неправильным монтажом, самостоятельным ремонтом, самовольным изменением конструкции, использованием запрещённых видов топлива (кокс, антрацит), эксплуатацией без зольного ящика, перегревом (прогар водонеохлаждаемых поверхностей) и другими нарушениями, перечисленными в паспорте. Условием гарантии является заполнение «Сведений о продаже» и «Акта пуско-наладочных работ» специализированной организацией. При самостоятельном пуске гарантия не распространяется.
Комплект поставки. В комплект входят: котёл в сборе, встроенный термометр, комплект чугунных колосников, зольный ящик, фиксатор колосников, руководство по эксплуатации. Регулятор тяги, блок ТЭН, панель управления, шибер, смесительный клапан, расширительный бак, циркуляционный насос приобретаются отдельно. Чугунные колосники и уплотнительные шнуры являются расходными материалами и по гарантии не заменяются.
