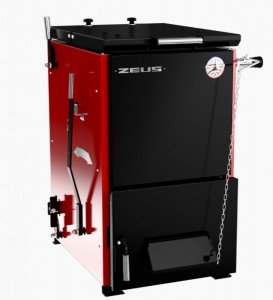

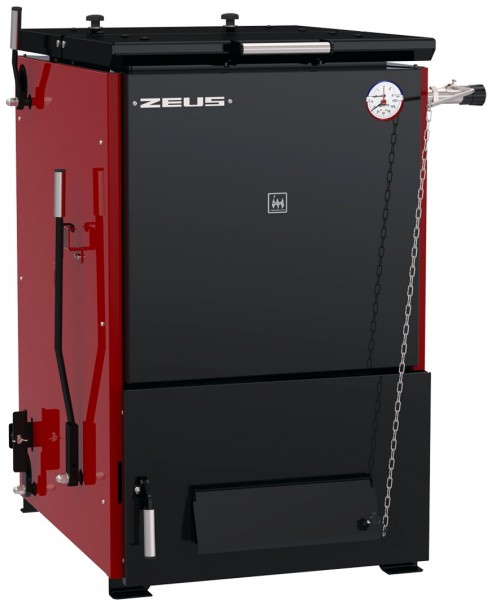

Твердотопливный напольный котел ТЕРМОКРАФТ ZEUS («Зевс») 45 кВт, это энергонезависимое отопительное оборудование шахтного типа, трехходовое, с водяной рубашкой из конструкционной стали толщиной 4 мм, предназначенное для отопления индивидуальных жилых домов и зданий коммунально-бытового назначения площадью от 340 до 450 м². Модель является самой мощной в линейке ZEUS, оснащена жаротрубным и пластинчатым теплообменниками, механическим регулятором тяги (входит в комплект), шамотной обмуровкой камеры дожига, системой подачи третичного воздуха, шуровочным механизмом для чистки колосников и может работать как в открытых, так и в закрытых системах водяного отопления с принудительной или естественной циркуляцией. Высокий КПД 87% и продуманная конструкция обеспечивают продолжительность работы до 16 часов в режиме поддержания горения.
Тепловая мощность. Номинальная теплопроизводительность составляет 45 кВт, что достаточно для обогрева помещений площадью от 340 до 450 м² при высоте потолков до 2,7 м и средних теплопотерях здания. При использовании бурого угля теплопроизводительность может снизиться на 10–20%.
Коэффициент полезного действия (КПД). КПД котла составляет 87%, что обеспечивается жаротрубным и пластинчатым теплообменниками, а также камерами дожига с шамотными камнями и системой подачи третичного воздуха.
Рабочее давление и температура. Максимальное рабочее давление воды в котле – 2,5 бар. Максимальная температура воды на выходе – 95 °С. Номинальная температура обратной воды – 65 °С (для предотвращения конденсатообразования температура обратки не должна опускаться ниже 60 °С). В системе отопления обязательна установка предохранительного клапана, рассчитанного на давление не более 2,5 бар, на расстоянии не более 1 метра от котла. Установка запорной арматуры между котлом и предохранительным клапаном запрещена.
Объемы котла. Объем воды в котле (водяная рубашка) составляет 85 литров. Объем загрузочной камеры – 70 литров. Объем зольного ящика – 18 литров. Сечение загрузочного люка – 200×470 мм, глубина топки – 270 мм.
Виды топлива. Основное топливо – каменный уголь сорта ДО (длиннопламенный, фракция орех 25–50 мм) с теплотворной способностью не менее 5800 ккал/кг и зольностью не более 25%. Допускается использование бурого угля (с возможным снижением мощности на 10–20%), а также дров (влажность не более 30%, теплопроизводительность не менее 3000 ккал/кг) и топливных брикетов. Запрещено использовать кокс и антрацит – котел не будет работать в режиме «стоп-поддержание», а срок службы сократится. Также запрещено топливо с теплотворной способностью выше 6500 ккал/кг.
Система регулировки тяги. Для автоматической регулировки горения в комплекте поставляется механический регулятор тяги (терморегулятор), который устанавливается в патрубок на боковой стенке котла. Принцип действия – механический (термостат), энергонезависимость котла полностью сохраняется. Регулятор измеряет температуру теплоносителя и через цепочку открывает/закрывает заслонку подачи первичного и вторичного воздуха на дверце зольной камеры. Настройка производится поворотом ручки регулятора (рекомендуемая минимальная установка – 65 °С). Установка регулятора позволяет стабилизировать тягу, оптимизировать подачу воздуха, обеспечить равномерное горение и экономить до 20% топлива. Длина погружной части регулятора не должна превышать 53 мм.
Контроль температуры и давления. Температуру и давление теплоносителя в котле показывает термоманометр, встроенный в корпус котла.
Третичный воздух. Для дожига уходящих газов предусмотрены каналы подачи третичного воздуха, объем подачи которого регулируется заслонками, установленными с обеих сторон котла. Правильная настройка третичного воздуха достигается при желтом или светло-красном пламени (недостаток – темно-красное пламя с черными краями, избыток – короткое белое или фиолетовое пламя). Заслонки третичного воздуха никогда не должны быть закрыты менее чем на 5 мм.
Шамотная обмуровка. Камера дожига уходящих газов снабжена шамотными камнями (в комплекте 5 шт.), которые необходимо установить в посадочные места перед запуском котла в эксплуатацию. Шамотные камни дожигают остатки пиролизных газов, повышая КПД и сводя к минимуму выбросы вредных веществ. Перед пуском котла необходимо произвести укладку шамотных кирпичей согласно схеме в руководстве.
Конструкция топочного пространства. Котел имеет стальной сварной корпус из конструкционной стали толщиной 4 мм, покрытый термостойкой эмалью, выдерживающей до 800 °С. Наружные поверхности облицованы теплоизолирующим материалом на основе базальтового волокна и защитно-декоративными панелями. Внутри расположены жаротрубный и пластинчатый теплообменники, съемные чугунные подогреватели вторичного воздуха (1 шт. 180 мм), стандартные чугунные колосниковые решетки: колосник 300×150 – 3 шт., передняя чугунная решетка 180 мм – 1 шт. (по таблице 6 для ZEUS 45). Колосники зафиксированы пластиной-фиксатором. Наклонная передняя чугунная решетка улучшает процесс горения и позволяет легко удалить спекшиеся куски золы.
Шуровочный механизм. В зольной части котла установлен шуровочный механизм, приводимый в действие рычагом. Механизм предназначен для прочистки прозоров горизонтальных колосников от шлака и золы без остановки котла (периодическое качание рычага).
Дверцы и заслонки. Загрузка и дозагрузка топлива производится через верхнюю загрузочную дверцу. При растопке, загрузке и дозагрузке предусмотрена заслонка прямого хода (ручка управления), которая снижает выход дыма в помещение. Дверца зольной камеры удобна для розжига дров и удаления золы; на ней расположена заслонка подачи первичного и вторичного воздуха с винтом ручной регулировки. Имеется дверца чистки теплообменника и дверца прочистки камеры сбора золы (должна быть плотно закрыта, иначе котел не выходит на номинальную мощность). Эксплуатация без установленного отбойника пламени запрещена – это приводит к быстрому выходу из строя дверцы чистки. Эксплуатация без зольного ящика запрещена – приводит к прогоранию и деформации не охлаждаемых поверхностей.
Зольный ящик. Расположен в пожаробезопасной зольной камере, объем ящика – 18 л. Золу и шлак необходимо удалять регулярно. Переполнение ящика может привести к перегреву колосника и деформации механизма очистки, а также к неполному выгоранию топлива.
Присоединительные размеры. Фланцы подключения отопительного контура (подающей и обратной линии) имеют присоединительную резьбу G 2″ (наружную). Патрубок залива и слива воды – G 1/2″. Фланцы выполнены как в левом, так и в правом исполнении для удобства монтажа. Патрубок подключения дымохода – круглый, диаметр 200 мм.
Диаметр дымохода и требования к дымоходу. Диаметр дымохода – 200 мм. Рекомендуемая высота дымохода – не менее 10 м (ориентировочное значение, точный расчет должен выполнить специалист). Дымоход должен быть отдельным, рекомендуется из нержавеющей стали с термоизоляцией типа «сэндвич» (толщина стали не менее 0,8 мм, марка AISI 430). Не допускается монтаж дымоходной системы в кирпичный дымоход. Запрещается увеличивать диаметр дымохода, уменьшая высоту – это снижает скорость потока газов и способствует образованию конденсата. Высота над плоской кровлей – не менее 500 мм, над коньком – не менее 500 мм при удалении до 1,5 м и т.д. Температура уходящих газов при номинальной мощности – 200–250 °С, при минимальной – 100–150 °С.
Установка и требования к помещению. Монтаж котла, отопительной системы и дымохода должны выполнять квалифицированные специалисты, имеющие лицензию, в соответствии с проектом и СП 7.13130.2009. Самостоятельный монтаж и пуск запрещены – производитель снимает гарантийные обязательства. Котел устанавливается на несгораемое основание или фундамент, который должен быть больше основания котла: спереди – не менее чем на 300 мм, с других сторон – примерно на 100 мм. При установке на пол из горючих материалов под котлом и перед ним на 500 мм укладывается огнезащитная прокладка из стального листа (толщиной не менее 1,0 мм) по асбестовому или базальтовому картону (6–8 мм). Расстояния безопасности: от котла до возгораемых материалов – не менее 500 мм, между верхом котла и потолком – 1200 мм, до противоположной стены – 1200 мм. Хранить топливо на расстоянии менее 1000 мм от котла запрещается. Котельная должна быть отдельным помещением с дверью, открывающейся наружу, из негорючих материалов. Объем котельной – не менее 15 м³ + 0,2 м³ на каждый киловатт мощности (для 45 кВт – не менее 24,0 м³). Высота потолка – не менее 2,2 м. Температура в котельной – от +5 до +40 °С, влажность – не повышенная. Обязательна естественная или принудительная приточно-вытяжная вентиляция с производительностью на 10% больше потребности котла в воздухе (потребность для 45 кВт – 70 м³/час по таблице 2). Интенсивность вытяжки – трехкратный воздухообмен в час. В нижней части двери должен быть зазор или решетка сечением не менее 0,25 м². Котельная должна иметь окно с форточкой, искусственное и дневное освещение.
Требования к теплоносителю. В качестве теплоносителя применяется чистая вода без суспензий, масла и химически агрессивных веществ, общей жесткостью не более 2,0 мг-экв/л. Жесткая вода вызывает образование накипи: отложение 1 мм известняка снижает передачу тепла на 10%. Повреждение блока ТЭН из-за накипи не является гарантийным случаем. При незащищенности от замерзания рекомендуется заполнять систему антифризом с низкой точкой замерзания и антикоррозионными добавками (с соблюдением требований по применению). Запрещается разбор теплоносителя для других нужд и использование жидкостей, не предназначенных для систем отопления. Заполнение системы производится только в холодном состоянии (температура подающей линии не выше 40 °С) с выпуском воздуха.
Блок ТЭН (опционально). В нижней части котла в один из патрубков обратки может устанавливаться блок ТЭН (рекомендуемая мощность не указана для ZEUS 45, вероятно 9 кВт, приобретается отдельно). Блок ТЭН служит для поддержания положительной температуры теплоносителя (не более 35 °С) при окончании работы котла или при отсутствии основного топлива. Подключается через панель управления (приобретается отдельно), которая обеспечивает поддержание заданной температуры по датчику накладного типа (устанавливается на линию подачи на расстоянии 0,5–1,5 м от патрубка, датчик необходимо теплоизолировать). Панель управления регулирует мощность нагрева, разделяя ее на 3 равные ступени. Монтаж и подключение ТЭНа и панели управления должны выполняться в соответствии с ПУЭ и правилами техники безопасности, с обязательным заземлением котла и системы отопления. При отсутствии заземления работа котла запрещена.
Гидравлические схемы. Котел может работать в открытых или закрытых системах водяного отопления с принудительной или естественной циркуляцией. Для уменьшения образования конденсата и продления срока службы необходимо обеспечить повышение температуры обратной линии (не ниже 60 °С) – обязательна установка смесительного клапана или рециркуляционного насоса. В закрытой системе обязательно устанавливается расширительный бак мембранного типа, группа безопасности (предохранительный клапан ≤2,5 бар, автоматический воздушный клапан, термоманометр), а также приборы контроля давления. При заполнении из водопровода требуется редуктор давления (настройка ≤2,5 бар) и обратный клапан. Площадь теплосъема системы отопления должна соответствовать мощности котла – не уменьшайте количество радиаторов.
Обслуживание и чистка. Чистку внутренних поверхностей котла и теплообменников необходимо производить один раз в неделю, так как слой сажи толщиной 1 мм снижает КПД и мощность на 10%. Чистка выполняется только на остановленном и остывшем котле. Для чистки теплообменника рекомендуется использовать металлический ершик. Шамотные кирпичи при чистке нужно убирать, чтобы не повредить, затем устанавливать на место. После чистки трубчатого теплообменника необходимо удалить сажу из камеры сбора золы (открыть дверцу прочистки, зола ссыпается в зольный ящик). Дверца прочистки должна быть плотно закрыта и зафиксирована гайкой. Чистку котла от смолистых отложений рекомендуется проводить не реже одного раза в три месяца (прогретый до 80 °С котел упрощает процесс). Зола и шлак удаляются кочергой, складируются в негорючую емкость с крышкой.
Предотвращение конденсата. Не устанавливайте на регуляторе тяги температуру ниже 65 °С – при слишком низкой нагрузке на поверхностях нагрева может возникнуть конденсат, который стекает в зольную камеру и теплообменник. Возникновение конденсата в загрузочной камере указывает на повышенную влажность топлива (в этом случае конденсат может появиться даже при температуре котла выше 65 °С).
Защита от замерзания. Не оставляйте котел с водой при температуре воздуха ниже +2 °С. Не запускайте котел при отсутствии теплоносителя или при его замерзании в котле и/или системе отопления. При отключении котла в зимнее время воду из системы отопления необходимо слить через сливной кран (патрубок G 1/2″). Замерзание теплоносителя приводит к выходу котла из строя.
Экстренная остановка. При возникновении опасных ситуаций (например, закипание теплоносителя при отключении электроэнергии в закрытой системе без ИБП) необходимо: максимально снизить подачу воздуха (закрыть заслонку первичного воздуха регулятором на 30 °С), закрыть шибер-заслонку на дымоходе (при ее наличии), следить, чтобы не возникло дымление. При закипании выше 95 °С: надеть защитные перчатки, закрыть заслонку первичного воздуха и третичного воздуха, приоткрыть верхнюю загрузочную дверцу на 20–30 секунд для вытяжки дыма, затем полностью открыть её и удалить остатки не горящего топлива. При большом остатке горящего топлива можно извлечь его через дверцу зольника с помощью шуровочного механизма и кочерги.
Гарантийные обязательства. Гарантийный срок службы котла – 12 месяцев со дня продажи через торговую сеть. Расчетный срок эксплуатации – 10 лет. Гарантия действует при условии заполнения «Сведений о продаже» и «Акта пуско-наладочных работ» (заполняется монтажной организацией, имеющей разрешение), соблюдения всех требований по монтажу, эксплуатации, транспортировке (только в вертикальном положении в заводской упаковке на паллете, в один ярус) и хранению. Гарантия не распространяется на расходные материалы: чугунные колосниковые решетки, передние колосниковые решетки, подогреватели воздуха, держатель передней колосниковой решетки, фиксатор колосников, шамотные камни и уплотнительные шнуры дверц. Также гарантия аннулируется при отсутствии предохранительного клапана, использовании запрещенных видов топлива (в том числе с теплотворной способностью выше 6500 ккал/кг), отсутствии водоподготовки, самостоятельном ремонте или изменении конструкции, приварке патрубков к телу котла, прогаре неохлаждаемых поверхностей (следствие неправильной эксплуатации) и в других случаях, перечисленных в руководстве.
Комплект поставки. В комплект котла ZEUS 45 кВт входят: котел отопительный в сборе – 1 шт., чугунные колосники и подогреватели (1 комплект: колосник 300×150 – 3 шт., передняя чугунная решетка 180 мм – 1 шт., подогреватель воздуха чугунный 180 мм – 1 шт.), ящик зольника – 1 шт., заглушка G 1/2″ – 1 шт., заглушка G 2″ – 2 шт., регулятор тяги – 1 шт., шамотный камень – 1 комплект (5 шт.), термоманометр (встроен в корпус) – 1 шт., руководство по эксплуатации – 1 шт.
