Описание:

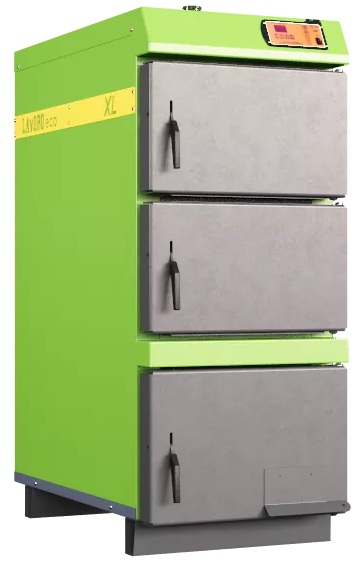

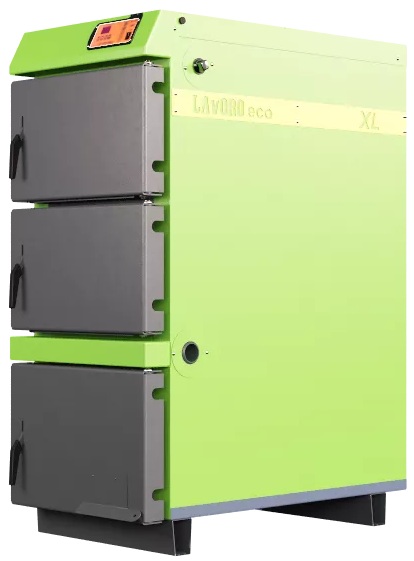

Твердотопливный напольный котел LAVORO ECO XL-22 это энергозависимое (полуавтоматическое) отопительное оборудование с водяной рубашкой из специальной котловой стали 09Г2С толщиной 5 мм, предназначенное для отопления жилых и общественных помещений площадью от 90 до 220 м². Модель относится к серии XL с увеличенной топкой (длина поленьев до 540–600 мм), оснащена контроллером ECO100 и дутьевым вентилятором для автоматического поддержания горения, что обеспечивает высокий КПД и длительную работу на одной закладке дров.
Тепловая мощность. Номинальная теплопроизводительность составляет 22 кВт, что достаточно для обогрева помещений площадью от 90 до 220 м² при высоте потолков до 2,7 м и средних теплопотерях здания. При использовании антифриза мощность котла снижается.
Коэффициент полезного действия (КПД). КПД котла при номинальной мощности составляет не менее 82%, что обеспечивает эффективное сжигание твердого топлива и снижение расхода дров.
Рабочее давление и температура. Максимальное рабочее давление в гидравлическом контуре котла для закрытых систем – 0,25 МПа (2,5 кгс/см²), для открытых систем – 0,15 МПа. Максимальная температура теплоносителя на выходе – 90 °С. Минимальная температура обратной воды для предотвращения конденсатообразования – 55 °С. В закрытой системе отопления обязательно устанавливается предохранительный клапан, рассчитанный на давление не более 0,3 МПа.
Объемы котла. Объем воды в котле (объем рубашки) составляет 72 литра, что обеспечивает достаточную тепловую инерцию. Объем топочной камеры – 107 литров, размер проема загрузочной камеры – 250×360 мм, глубина топки – 540 мм, что позволяет загружать поленья длиной до 540–600 мм.
Виды топлива. Котел предназначен для работы на основном топливе – дровах. Резервное топливо – уголь (с теплотой сгорания до 6500 ккал/кг), торф, брикеты. Для работы на угле требуются водонаполненные колосники (перед заказом уточнять). Влажность топлива не должна превышать 20–25% для эффективного горения. Для растопки применяются бумага и щепки, запрещается использовать горючие или взрывчатые жидкости.
Система автоматики и принудительной подачи воздуха. Котел оснащен блоком автоматики – контроллером ECO100 и дутьевым вентилятором (модель WPA117 или аналог). Контроллер управляет работой вентилятора, который нагнетает воздух в камеру сгорания, обеспечивая оптимальный режим горения и поддержание заданной температуры теплоносителя. Настройки задаются пользователем через панель контроллера. Котел является энергозависимым (требует подключения к сети 220 В, 50 Гц). Для защиты от скачков напряжения рекомендуется использовать стабилизатор или источник бесперебойного питания (ИБП) – при отключении электроэнергии вентилятор останавливается, и котел переходит в режим естественной тяги.
Контроль температуры. Контроллер отображает текущую температуру теплоносителя; дополнительно на котле может быть установлен термодатчик (штуцер для его установки предусмотрен). Визуальный контроль температуры также возможен по термометру (при его наличии в комплектации).

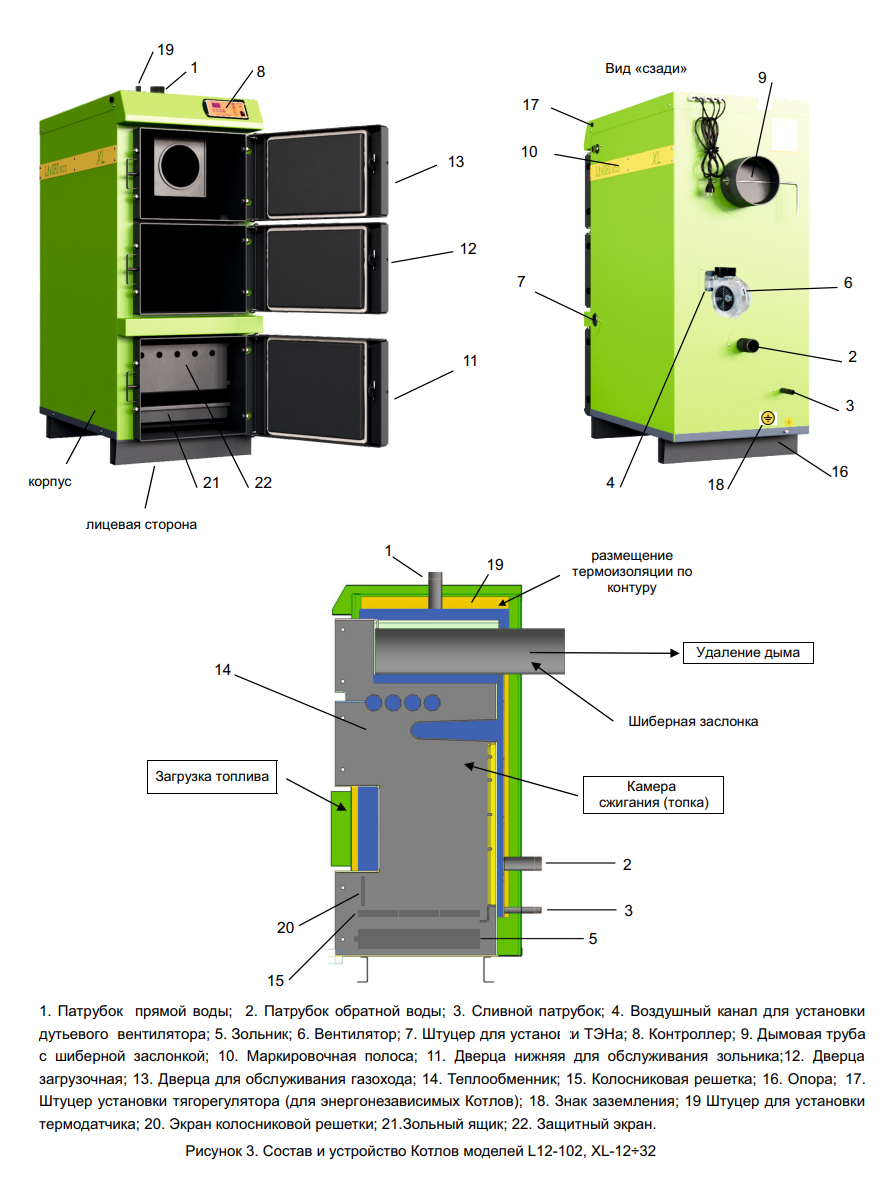

Конструкция топочного пространства. Котел имеет стальной сварной теплоизолированный каркас, обшитый съемной декоративной облицовкой. Теплообменник трубчатого типа, изготовлен из стали 09Г2С (минимальная толщина стенок топки – 5 мм). Внутреннее пространство включает камеру сжигания, воздухоподводящие каналы и систему дымоудаления. В нижней части расположена колосниковая решетка для размещения топлива и выдвижной зольный ящик для сбора и удаления золы.

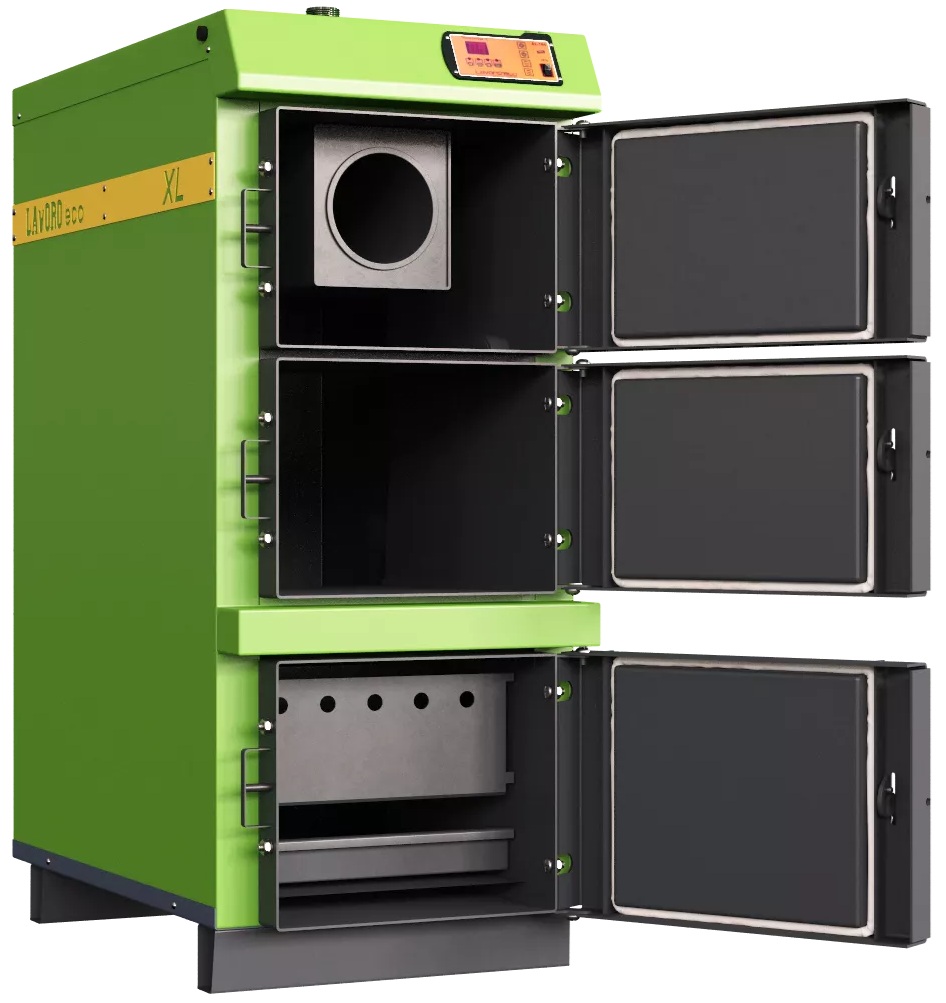

Дверцы котла. Котел оснащен tремя дверцами: нижней – для обслуживания зольника, загрузочной – для закладки топлива, и дверцей для обслуживания газохода. Все дверцы имеют уплотнители, обеспечивающие герметичность. Перед запуском и не реже одного раза в три месяца необходимо проверять прижим дверц – неплотное закрытие приводит к неконтролируемой подаче воздуха и перегреву.
Зольный ящик. Расположен под колосниковой решеткой, имеет достаточный объем для сбора золы, образующейся в течение нескольких дней работы. Регулярное удаление золы необходимо по мере накопления.

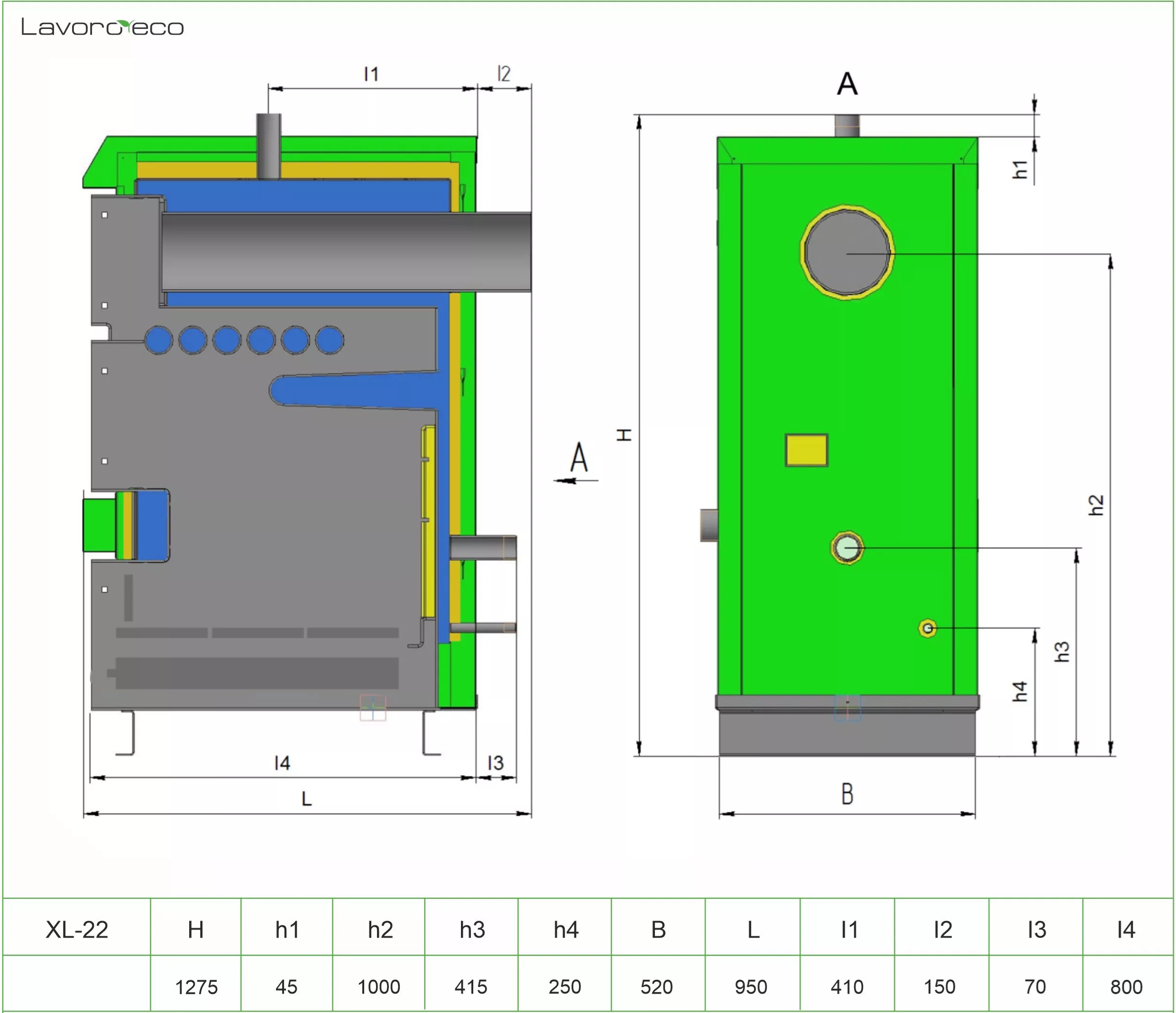

Присоединительные размеры. Подающий и обратный трубопроводы (подключение к системе отопления) – наружная резьба G1½″ (DN 40). Спускные трубопроводы – наружная резьба G1″. Штуцеры для установки ТЭНа, термодатчика и тягорегулятора (для энергонезависимого исполнения) предусмотрены конструкцией. Все неиспользуемые штуцеры должны быть надежно заглушены.

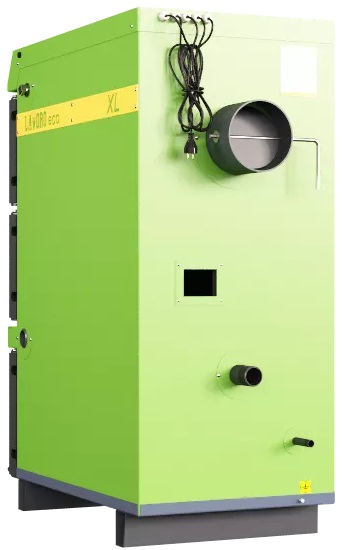

Диаметр дымохода. Наружный диаметр дымоходного патрубка – 159 мм. Минимальная тяга дымохода – 20 Па. Рекомендуемая высота дымовой трубы – не менее 5 м, но точное значение зависит от конфигурации и требований проекта. Дымоход должен быть отдельным, использование вентиляционных каналов запрещено. Рекомендуются двустенные (сэндвич) дымоходы из нержавеющей стали. Длина горизонтального участка не должна превышать 1,5 м. При прохождении через деревянные перекрытия зазор до конструкций – не менее 150 мм для утепленных труб и 300 мм для неутепленных.
Установка и требования к помещению. Монтаж котла должен выполняться специализированной организацией. Расстояние от фронта котла до противоположной стены – не менее 1,0 м, от задней стены – не менее 350 мм, с одной боковой стороны – не менее 400 мм для доступа. Пол в котельной должен быть из несгораемых материалов, перед котлом устанавливается предтопочный лист. Объем котельной – не менее 15 м³ плюс дополнительные 0,2 м³ на каждый киловатт мощности, высота потолка – не менее 2,5 м. Естественная вентиляция должна обеспечивать трехкратный воздухообмен в час.
Требования к теплоносителю. Рекомендуется использовать чистую воду с общей жесткостью не более 2 мг-экв/дм³. Применение жесткой воды вызывает образование накипи, что снижает теплоотдачу и может привести к повреждению котла. Допускается использование сертифицированных антифризов (с учетом снижения мощности), но вода предпочтительнее. Долив воды производится только в охлажденный до 70 °С котел.
Блок ТЭН (опционально). В предусмотренные штуцеры может быть установлен ТЭН для поддержания температуры теплоносителя после завершения горения топлива или в автономном режиме электроотопления. ТЭН и сопутствующее оборудование приобретаются отдельно. Подключение к электрической сети должно выполняться квалифицированным персоналом с обязательным заземлением.
Система отопления. Котел может работать как в открытых, так и в закрытых системах отопления с принудительной или естественной циркуляцией. Для закрытых систем обязательна установка предохранительного клапана на 0,3 МПа (на расстоянии не более 1 м от котла, без запорной арматуры между ними), мембранного расширительного бака, автоматического воздухоотводчика и манометра. Для предотвращения конденсатообразования и коррозии рекомендуется устанавливать трехходовой смесительный клапан или бак-аккумулятор, обеспечивающий температуру обратной воды не ниже 55 °С.
Обслуживание и чистка. Чистка теплообменника производится через соответствующие дверцы с помощью скребка (входит в комплект). Колосниковую решетку чистят кочергой. Зола удаляется из зольного ящика по мере накопления. Дымоход и газоходы необходимо очищать от сажи не реже двух раз за отопительный сезон. Рекомендуется не реже одного раза в год проводить профилактический осмотр котла специалистом сервисной службы. После окончания отопительного сезона необходимо тщательно вычистить котел и дымоход.
Предотвращение конденсатообразования и смолообразования. При температуре обратной воды ниже 55 °С на внутренних стенках котла образуется конденсат, вызывающий интенсивную коррозию. Рекомендуется поддерживать температуру обратки не ниже 55 °С, а при первых растопках прогревать систему до 70–80 °С. Использование влажного топлива увеличивает образование конденсата и смолы, сокращая срок службы.
Защита от замерзания. При остановке котла на длительное время в зимний период необходимо слить воду из котла и системы отопления, если используется вода. Допускается использование сертифицированных антифризов (с учетом ограничений).
Электрическое подключение и заземление. Котел подключается к сети 230 В, 50 Гц через штепсельную вилку. Обязательно защитное заземление (клемма заземления обозначена специальным знаком). Электрическая сеть должна иметь устройство защиты на 10 А. Запрещается подключать котел при поврежденном шнуре или изоляции.
Гарантийные обязательства. Гарантийный срок службы котла составляет 24 месяца (2 года) со дня продажи. Полный срок службы – 10 лет. Гарантия не распространяется на расходные материалы (колосниковая решетка, опора колосниковой решетки, уплотнительные шнуры) и на повреждения, вызванные использованием жесткой воды, отсутствием предохранительного клапана, неправильным монтажом, самостоятельным ремонтом или самовольным изменением конструкции. При отсутствии отметки о продаже гарантийный срок исчисляется с даты выпуска.
Комплект поставки. В комплект котла входят: котел в сборе (со встроенным блоком автоматики и шиберной заслонкой), скребок, инструкция на контроллер ECO100, паспорт и руководство по эксплуатации. ТЭН, дополнительные аксессуары и оборудование приобретаются отдельно.
Транспортирование и хранение. Котёл транспортируется в упаковке (стрейч-пленка, картон, по запросу – деревянная обрешетка) в вертикальном положении. Хранение допускается в закрытых помещениях с естественной вентиляцией при температуре от +5 до +40 °С и относительной влажности не более 60% (при 20 °С). При длительном хранении после эксплуатации необходимо слить воду, просушить котел, заглушить штуцеры и упаковать.
