Принцип действия
Принцип действия котла основан на передаче тепловой энергии, высвобождаемой при сжигании топлива, теплоносителю - воде. В результате горения стенки, крышка и частично дно топки и поверхности труб нагреваются и передают тепло воде, циркулирующей в водяной рубашке и внутри труб, которая выходит через патрубок подачи в верхней части котла. Вода - обратка попадает в котёл через патрубок обратки в нижней части боковой стенки.
Горение топлива происходит в топке внутри корпуса. Воздух попадает в зону горения через решётку колосника. Количество воздуха регулируется:
- вручную с помощью рукоятки 11 закручивая или отвинчивая, тем самым изменяя наклон заслонки 9;
- автоматически с помощью регулятора тяги (регулятор тяги в комплект котла не входит)
Регулятор тяги - устанавливается в патрубок 15 на выходе из корпуса котла и выполняет следующие функции - считывание показаний температуры воды в системе отопления и в случае необходимости - регулировку подачи первичного воздуха для горения под колосниковую решетку котла, при этом открывая или закрывая заслонку. Таким образом, появилась возможность регулировать интенсивность горения положением регулировочной заслонки. Терморегулятор соединен с заслонкой 9 специальной цепочкой, присоединенной к рычагу заслонки 10 дверцы зольника 12 с таким расчетом, чтобы была возможность регулировки ее натяжения.
В конструкции котла предусмотрена установка блока ТЭН 4 кВт. Он может быть использован для нагрева воды в системе отопления, как при горении топлива в котле, так и самостоятельно.Тэн в блоке запитан отдельно к сети 220 В.
Состав изделия

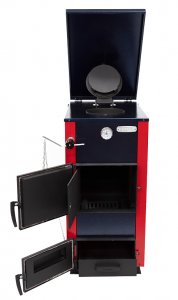

Котел состоит из корпуса 1, состоящий из патрубка дымохода 3, водонаполненного колосника 5, водонаполненного теплообменника18. Для универсальности подключения котла с левой и правой стороны установлены патрубки подачи 2 и обратки 6. После подключения котла к системе отопления с обратной стороны в патрубок подачи 2 устанавливается заглушка, а в патрубок обратки 6 устанавливается блок ТЭНа. На лицевой стороне установлен патрубок 15, в который устанавливается заглушка, по желанию покупателя в данный патрубок может быть установлен регулятор тяги (поставляется отдельно). Также на лицевой стороне установлены термометр 16 для контроля температуры теплоносителя в котле и две дверцы:
- топочная дверца 14 предназначена для загрузки растопочного материала, дров и растопки.
- дверца зольник 12 предназначена для очистки от золы и регулировки подачи количества воздуха, с помощью, установленной на дверцу заслонки 9 и регулировочной рукоятки 11.
В верхней части корпуса котла установлен люк 17 для загрузки основного топлива. Для удобства загрузки топлива рекомендуем использовать воронку, поставляемую в комплекте.
Корпус котла 1 облицован кожухом 19 на который установлена крышка 20.
| 1. Корпус 2. Патрубок подачи G 1 1/4” 3. Патрубок дымохода 4. Водяной контур 5. Водонаполненный колосник 6. Патрубок для подключения обратки 1 1/4” или установки блока ТЭНа 7. Чугунный колосник 8. Зольник 9. Заслонка 10. Рычаг заслонки для подключения регулятора тяги 11. Рукоятка для ручной настройки тяги 12. Дверца зольника 13. Отбойник 14. Дверца топочная 15. Патрубок для подключения регулятора тяги к водяному контуру G 3/4” 16. Термометр 17. Люк для вертикальной загрузки топлива 18. Водонаполненный теплообменник 19. Кожух 20. Крышка |
 |
