Твердотопливный стальной водогрейный напольный котёл длительного горения с варочной плитой Сибирь КВО 12 ТПЭ, это энергонезависимое (при работе на твёрдом топливе) отопительное оборудование с возможностью подключения электрического ТЭНа в качестве резервного источника тепла. Котёл имеет цельносварной корпус с водяными рубашками, водотрубной решёткой и комбинированными колосниками (водонаполненные трубы диаметром 25 мм + чугунный колосник 125×300 мм), что обеспечивает длительное горение и повышенный КПД. Предназначен для систем водяного отопления с естественной или принудительной циркуляцией в индивидуальных жилых домах и зданиях коммунально-бытового назначения. Основное топливо – уголь, дрова, древесные брикеты; электричество используется как резервное топливо. Котёл соответствует ТУ 4931-00438819949-2013.
Тепловая мощность. Номинальная теплопроизводительность составляет 12 кВт, что достаточно для обогрева помещений площадью до 120 м² при высоте потолков до 2,7 м. При выборе котла рекомендуется учитывать климатический пояс: для Сибирского и Уральского регионов требуется 1,5–2 кВт на 10 м².
Коэффициент полезного действия (КПД). КПД котла составляет не менее 85% (с учётом погрешности +3–5%).
Рабочее давление и температура. Максимальное рабочее давление в гидравлическом контуре котла – 2 бар (0,2 МПа). Максимальная температура теплоносителя на выходе из котла – не более 95 °С. Рекомендуемая температура обратной воды после выхода котла на режим – 60 °С (при понижении возможно интенсивное оседание сажи, при повышении – опасность закипания). В системе отопления обязательно устанавливается предохранительный клапан или гидрозатвор на выходном коллекторе без промежуточных кранов.
Объёмы и размеры котла. Объём загрузочной камеры – 72,8 л. Рекомендуемый объём теплоносителя в системе отопления: на 1 кВт мощности – 10 л (с погрешностью 10%), то есть для данного котла – около 120 л.
Виды топлива. Основное топливо – каменный и бурый уголь, дрова, древесные брикеты. Резервное топливо – электричество (при установке блока ТЭН). Влажность дров должна быть минимальной для эффективного горения. Для растопки сначала используются сухие дрова, после разгорания добавляется уголь. Запрещается использовать горючие жидкости.
Варочная плита. Котёл оснащён стальной варочной плитой (одно- или двухкомфорочной, в зависимости от комплектации). Зазоры между плитой и корпусом заполняются глиняным раствором или термостойким герметиком (до +600 °С).
Электрическая часть (опционально). Котёл имеет возможность работы на электричестве как на резервном топливе. Для этого в патрубок обратки (резьба G 1¼") устанавливается блок ТЭН (мощность подбирается отдельно). Подключение блока ТЭНа производится кабелем с сечением медного провода не менее 4 мм² и автоматами защиты 30 А. При установке ТЭНа котёл становится энергозависимым. Корпус котла должен быть заземлён. Не допускается эксплуатация блока электронагревателей со снятой или повреждённой крышкой.

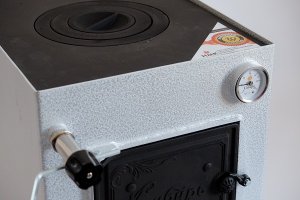

Система автоматики и регулирования (при работе на твёрдом топливе). Котёл является энергонезависимым. Количество воздуха, поступающего в зону горения, регулируется заслонкой зольника. Для автоматической регулировки тяги может быть установлен механический регулятор тяги (опция). Рычаг заслонки имеет возможность подключения цепи регулятора. Для ручной настройки предусмотрена рукоятка. Контроль температуры осуществляется термометром (входит в комплект) или термоманометрами, устанавливаемыми на подаче и обратке.
Контроль температуры. На подающем и обратном трубопроводах рекомендуется устанавливать термоманометры. В базовой комплектации может присутствовать термометр.

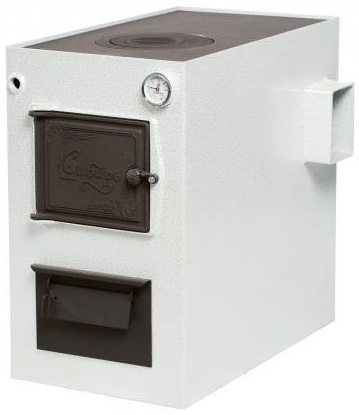

Конструкция топочного пространства. Корпус цельносварной, с водяными рубашками и водотрубной решёткой. Комбинированные колосники состоят из четырёх водонагревающих труб диаметром 25 мм и чугунного колосника размером 125×300 мм. Такая конструкция улучшает горение топлива и повышает КПД. В нижней части находится зольник с заслонкой для регулировки подачи воздуха. В верхней части установлена варочная плита с загрузочным кружком.

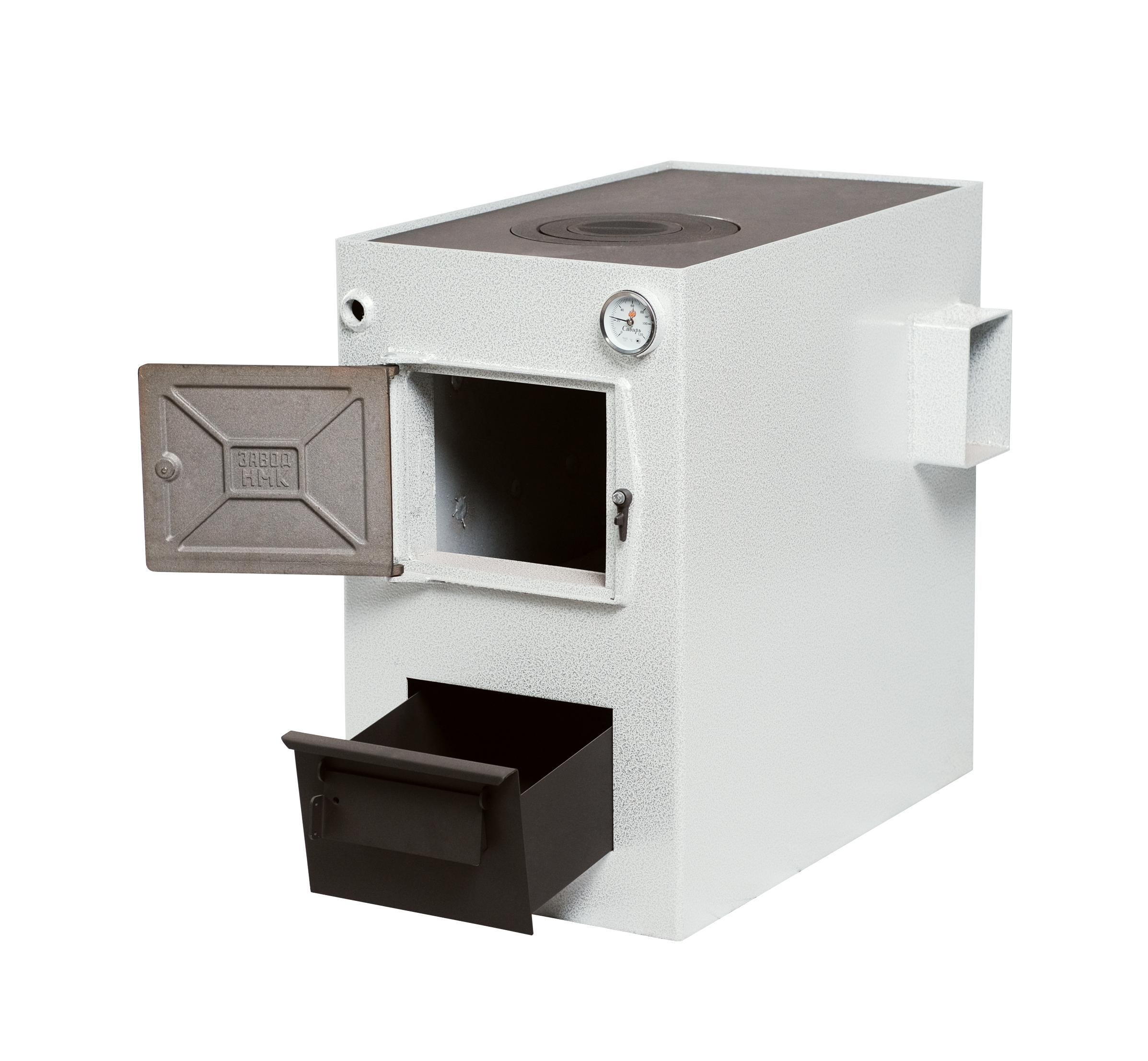

Дверцы котла. Котёл оснащён топочной дверцей (для растопки первой закладки дров), загрузочным кружком на плите (для загрузки топлива) и дверцей зольника. Зольник выдвижной, заслонка регулирует подачу воздуха.
Зольный ящик. Выдвижной зольник расположен под колосниками, служит для сбора и удаления золы. Степень выдвижения зольника регулирует количество воздуха, поступающего под колосники. Очистку колосниковой решётки рекомендуется производить не реже 1 раза в сутки.
Присоединительные размеры. Патрубки для подключения к системе отопления (подача и обратка) – резьба G 1¼". Патрубок обратки также используется для установки блока ТЭН. Подводящий патрубок предохранительного устройства должен быть не менее Ду 32 мм. Для обвязки с циркуляционным насосом рекомендуется использовать трубы сечением не менее Ду 32 (1¼"), для разводки – не менее Ду 20 (¾").

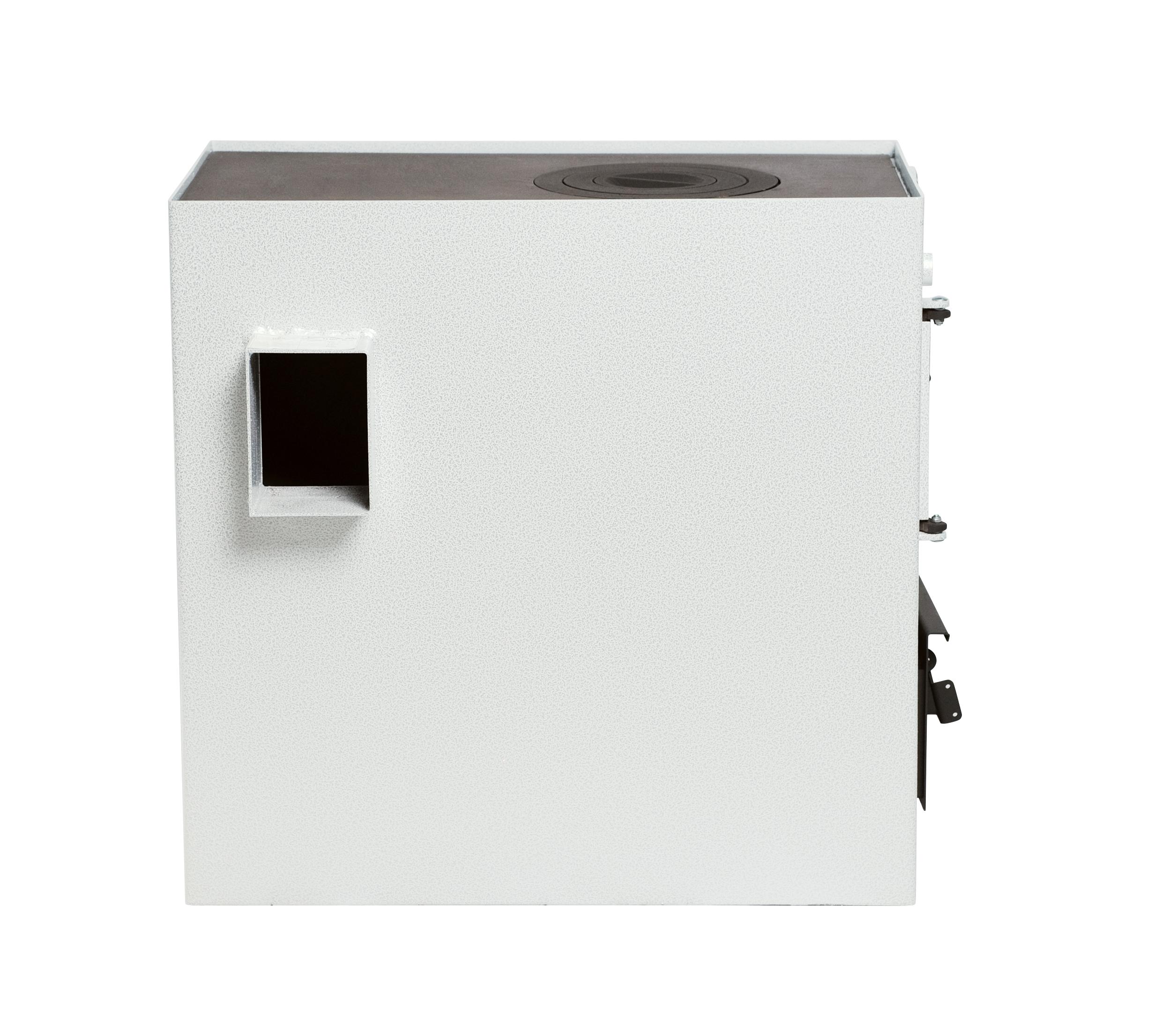

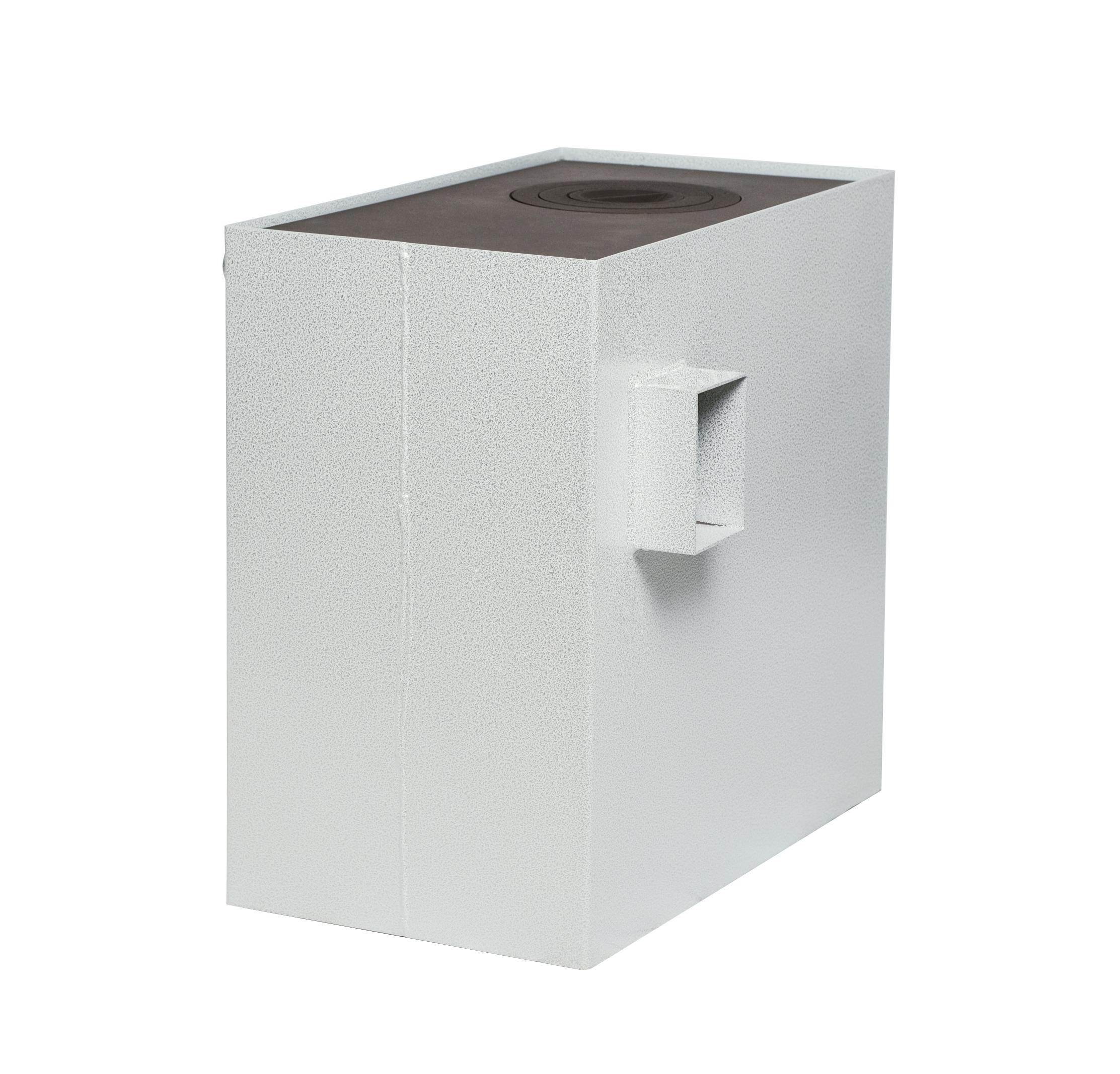

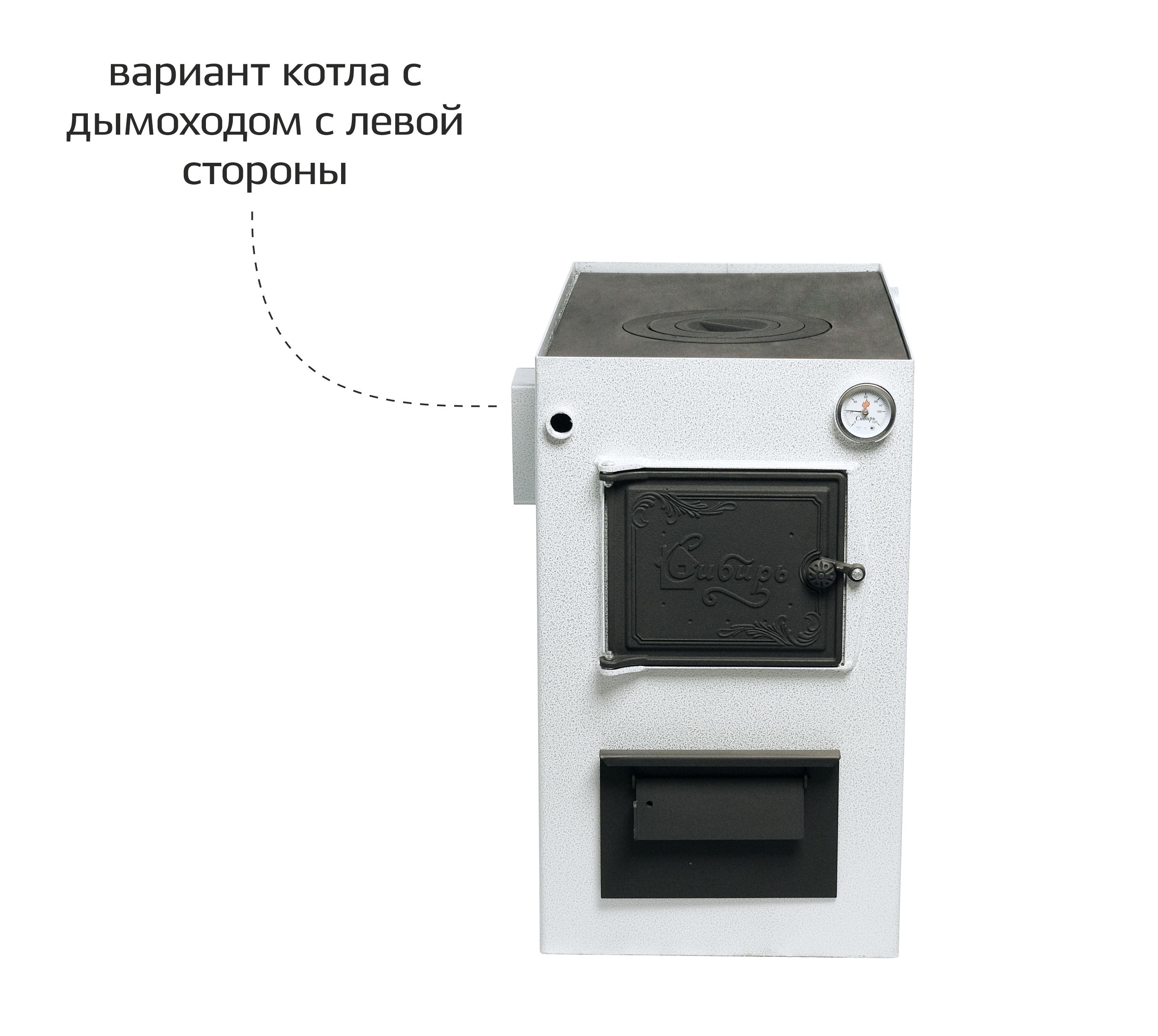

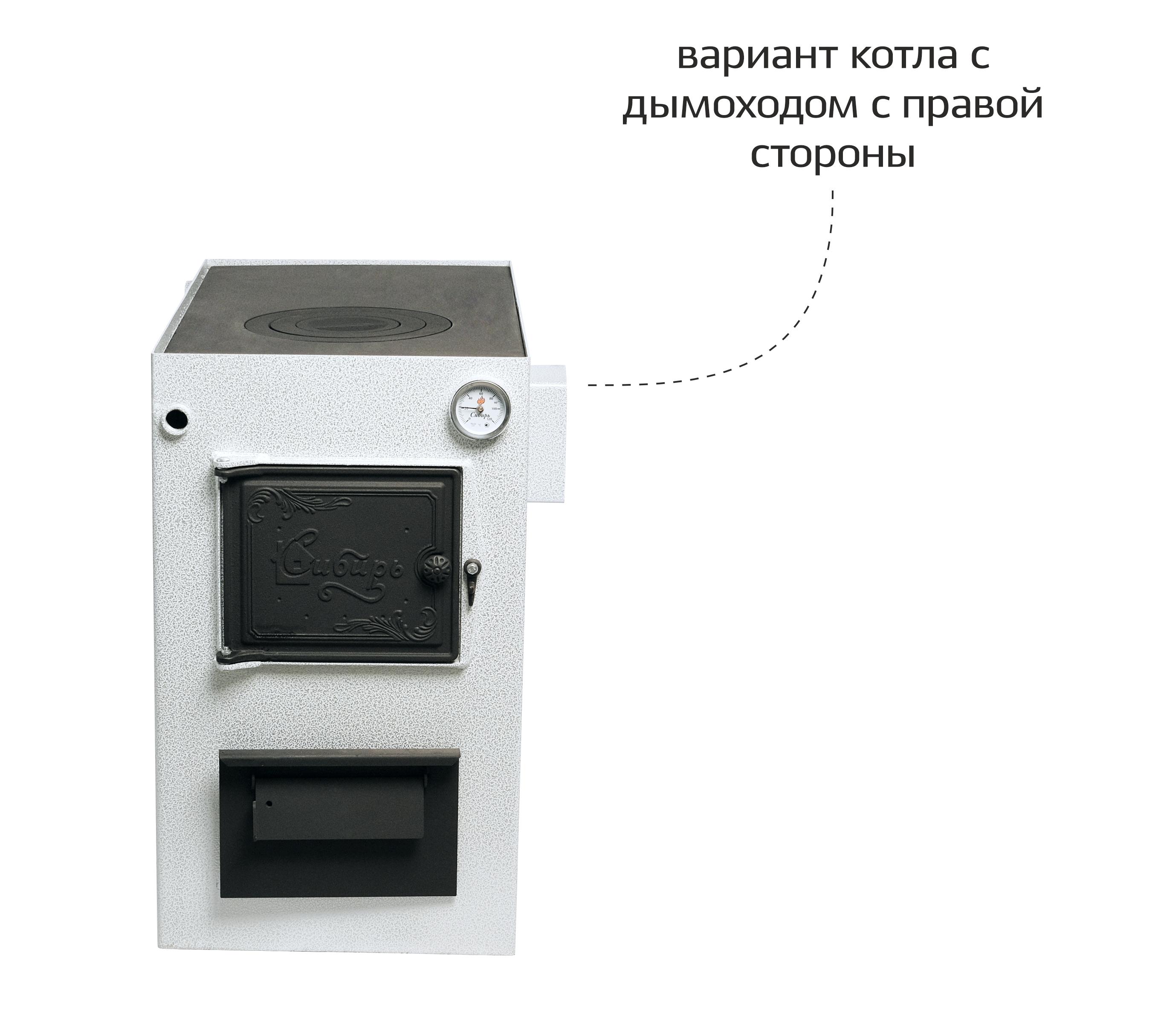

Диаметр дымохода. Присоединяемый дымоход – круглый, диаметр 150 мм. Сечение кирпичного дымохода – не менее 160×111 мм. Высота дымохода от уровня колосников – не менее 5 м. Рекомендуется использовать тонкостенные дымовые трубы из нержавеющей стали или модули «сэндвич» с термоизоляцией. При прохождении через перекрытия расстояние до деревянных конструкций – не менее 380 мм. Запрещается вмуровывать дымоход в бетонные и кирпичные конструкции.
Установка и требования к помещению. Монтаж котла и системы отопления должны выполняться квалифицированными специалистами, имеющими лицензию. Расстояние от стенок котла до возгораемых материалов – не менее 500 мм. Между верхом котла и потолком – не менее 1200 мм. Перед дверцей до противоположной стены – не менее 1250 мм. При установке на деревянный пол требуется выложить площадку толщиной в полкирпича, выступающую на 250 мм в стороны от котла, сверху закрытую металлическим листом или цементной стяжкой. Котёл устанавливается на ножках (высота 200 мм).
Требования к теплоносителю. В качестве теплоносителя рекомендуется использовать питьевую воду по ГОСТ 2874 с карбонатной жёсткостью не более 0,5 мг-экв/кг, прошедшую химическую обработку (умягчение). Допускается использование бытового незамерзающего теплоносителя на основе нетоксичного пропиленгликоля, сертифицированного для жилых помещений. Запрещается использование антифризов, содержащих этиленгликоль, и других жидкостей, не сертифицированных для бытовых систем отопления. Эксплуатация котлов без докотловой или внутрикотловой обработки воды, а также слив воды (теплоносителя) из котла и системы отопления категорически запрещаются.
Блок ТЭН (опционально). Для резервного электрообогрева в патрубок G 1¼" устанавливается блок ТЭН. Подключение к электросети должно выполняться лицензированной организацией в соответствии с ПУЭ.
Система отопления. Котёл работает в системах с естественной (самоточной) или принудительной циркуляцией. Для обвязки с циркуляционным насосом насос устанавливается на параллельной линии (байпас) для возможности работы при отключении электроэнергии за счёт естественной циркуляции. В открытых системах в верхней точке устанавливается расширительный бак открытого типа. Запрещается устанавливать запорную арматуру (шаровые краны) до расширительного бака в открытых системах и до предохранительного клапана в закрытых системах. Система должна быть смонтирована с уклонами, обеспечивающими полный слив воды через дренаж и удаление воздуха.
Обслуживание и чистка. Очистку колосниковой решётки рекомендуется производить не реже 1 раза в сутки. По мере необходимости следует очищать от зольных и сажистых отложений все поверхности топки с помощью шуровки или скребка. Дымоход очищается от сажи не реже двух раз за отопительный сезон. Регулярно проверять уровень теплоносителя в открытом расширительном баке (не ниже 1/3 высоты) и доливать.
Предотвращение конденсатообразования. При первом розжиге котла из-под зольного ящика может течь вода (обычно чёрного цвета). Это конденсат, образующийся на холодных стенках непрогретого котла и дымовой трубы. Явление прекращается после прогрева системы (может потребоваться несколько дней). Для полного прекращения рекомендуется продолжать топку, не допуская длительной работы при низкой температуре обратной воды (ниже 60 °С).
Защита от замерзания. При прекращении топки котла в зимнее время на срок более суток (при отсутствии блока ТЭН) необходимо полностью освободить систему отопления и котёл от воды во избежание замерзания. Если используется антифриз на основе пропиленгликоля, система может не сливаться, но требуется проверка состояния теплоносителя.
Гарантийные обязательства. Гарантийный срок устанавливается изготовителем и указывается в паспорте. Невыполнение требований по обработке воды, слив теплоносителя, превышение рабочего давления или температуры, отсутствие предохранительных устройств, неправильный монтаж и эксплуатация влекут за собой отказ в гарантийном обслуживании. Условием вступления гарантии в силу является заполнение «Сведений о продаже» и соблюдение всех требований руководства.
Комплект поставки (базовая комплектация). В комплект входят: корпус котла с водяными рубашками и водотрубной решёткой, топочная дверца, загрузочный кружок, зольник с заслонкой, комбинированные колосники (водонаполненные трубы + чугунный колосник), варочная плита, термометр, паспорт и руководство по эксплуатации. Регулятор тяги, блок ТЭН, предохранительный клапан, расширительный бак, циркуляционный насос, трубы, краны, термоманометры приобретаются отдельно.
