Описание:

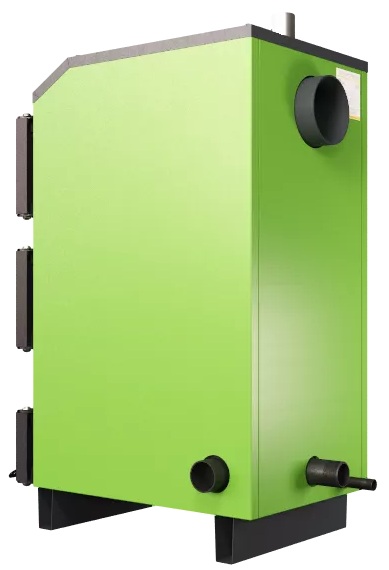

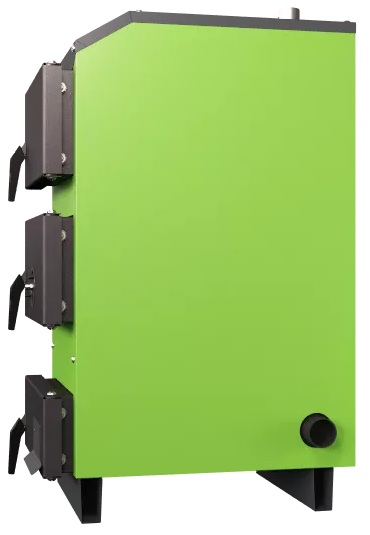

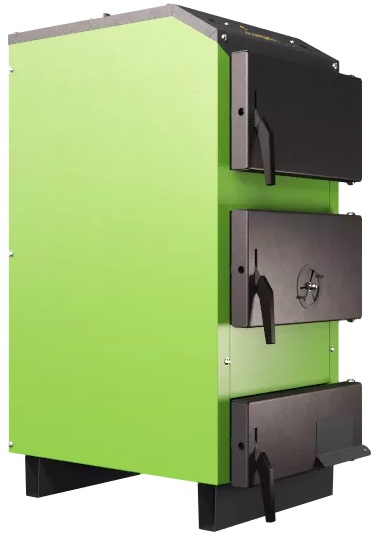

Твердотопливный напольный котел LAVORO ECO M-10 это энергонезависимое отопительное оборудование с водяной рубашкой из специальной котловой стали 09Г2С толщиной 4 мм, предназначенное для отопления жилых и общественных помещений площадью до 100 м². Модель сочетает двухфазное сжигание топлива (основное горение в нижней камере и дожиг пиролизных газов в верхней), высокий КПД, ручную регулировку мощности и возможность установки дополнительных опций (ТЭН, встроенный теплообменник ГВС, тягорегулятор).
Тепловая мощность. Номинальная теплопроизводительность составляет 10 кВт, что достаточно для обогрева помещений площадью до 100 м² при высоте потолков до 2,7 м и средних теплопотерях здания. При использовании антифриза мощность котла снижается на 10–15%.
Коэффициент полезного действия (КПД). КПД котла при номинальной мощности составляет не менее 82%, что обеспечивает эффективное сжигание твердого топлива и снижение расхода дров или торфяных брикетов.
Рабочее давление и температура. Максимальное рабочее давление в гидравлическом контуре (рубашке) котла – 0,25 МПа (2,5 кгс/см²). Максимальная температура теплоносителя на выходе – 90 °С (для закрытых систем рекомендуется не превышать 85 °С). Минимальная температура обратной воды для предотвращения конденсатообразования – 55 °С. В закрытой системе отопления обязательно устанавливается предохранительный клапан, рассчитанный на давление не более 0,3 МПа.
Объемы котла. Объем воды в котле (объем рубашки) составляет 63 литра, что обеспечивает достаточную тепловую инерцию. Объем топочной камеры – 45 литров, размер проема – 190×310 мм, что позволяет загружать поленья длиной до 440 мм.
Расход топлива. Среднечасовой расход дров в отопительный период составляет 1,9 кг/час. Ориентировочное время работы на одной закладке зависит от интенсивности горения и типа топлива (для сухих дров – несколько часов, при использовании режима дожига пиролизных газов – до 8–10 часов).
Виды топлива. Котел предназначен для работы на основном топливе – брикетированном торфе и дровах. Влажность любого типа топлива не должна превышать 25%. Рекомендуется использовать сухие дрова (влажность 20–25%) для образования и эффективного дожига пиролизных газов. Для растопки применяются бумага и щепки, запрещается использовать горючие или взрывчатые жидкости.

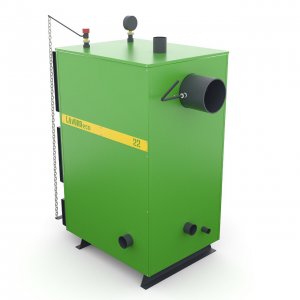

Система регулирования горения. Интенсивность горения регулируется вручную заслонкой подачи первичного воздуха, расположенной на нижней дверце (поддувале). При открытии заслонки увеличивается подача воздуха под колосник, при закрытии – уменьшается. Для автоматической регулировки на котел может быть установлен тягорегулятор FR124 (опция), который механически управляет заслонкой в зависимости от температуры воды в котле с помощью цепочки. Ручка регулятора настраивается на нужную температуру (например, 60 °С), после чего регулятор автоматически поддерживает заданный режим.
Вторичный воздух для дожига пиролизных газов. В верхней части загрузочной дверцы имеется отверстие для подачи вторичного воздуха. При работе котла это отверстие должно быть открыто (закрывается только при обратной тяге). Вторичный воздух подсасывается естественным образом за счет тяги, проходит по воздуховоду дверцы, нагревается и смешивается с пиролизными газами в верхней камере, обеспечивая их полное сгорание и повышая КПД.
Контроль температуры. На передней или верхней стенке котла установлен термометр (входит в комплект), позволяющий визуально контролировать температуру теплоносителя на выходе. Регулярное наблюдение необходимо для своевременной корректировки режима горения и предотвращения перегрева.

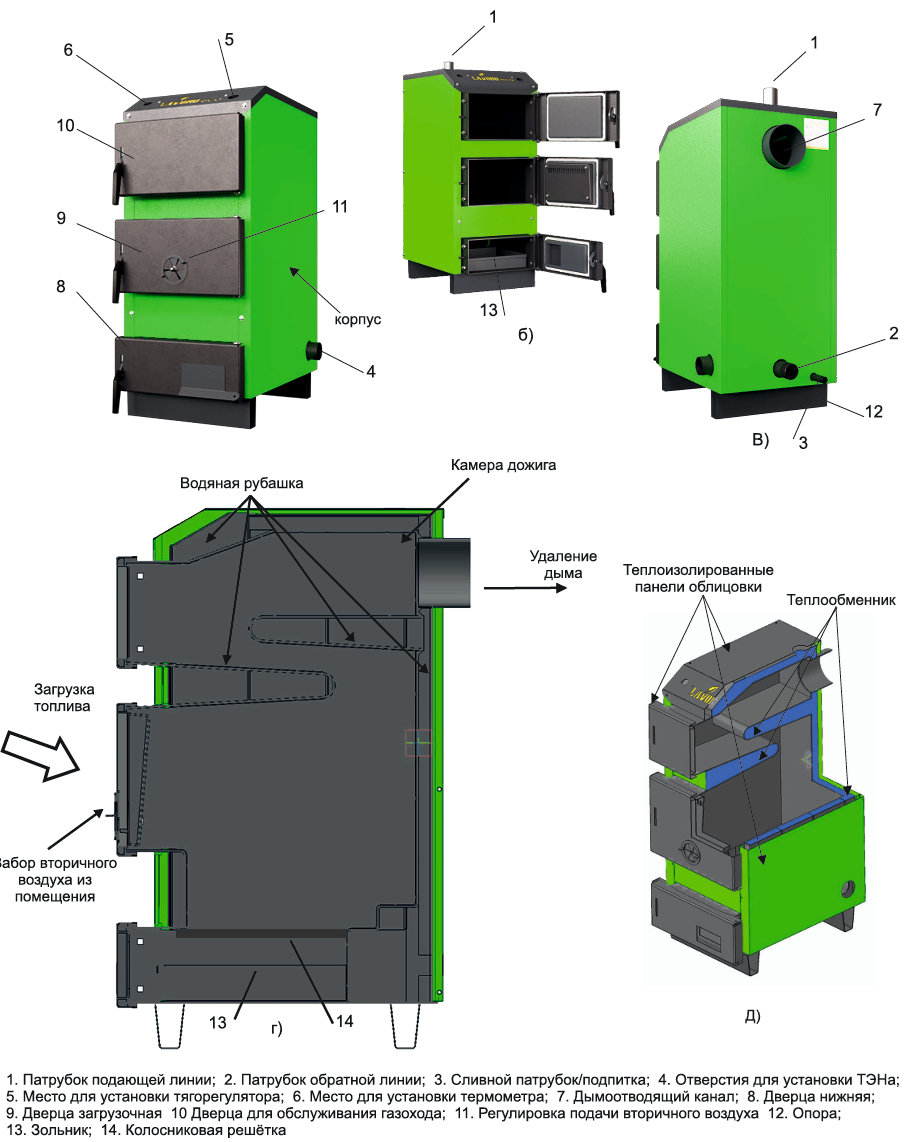

Конструкция топочного пространства. Котел имеет сварной стальной каркас с водяной рубашкой, омывающей топку со всех сторон, включая переднюю стенку. Внутренний объем разделен на нижнюю камеру горения и верхнюю камеру дожига газов. В нижней части установлена съемная колосниковая решетка, а под ней – выдвижной зольный ящик для сбора золы. Полки камер полые внутри и заполнены теплоносителем, что увеличивает поверхность теплообмена.

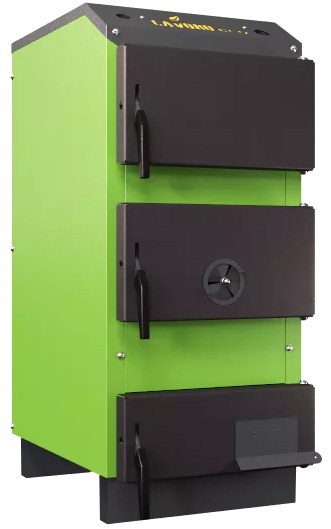

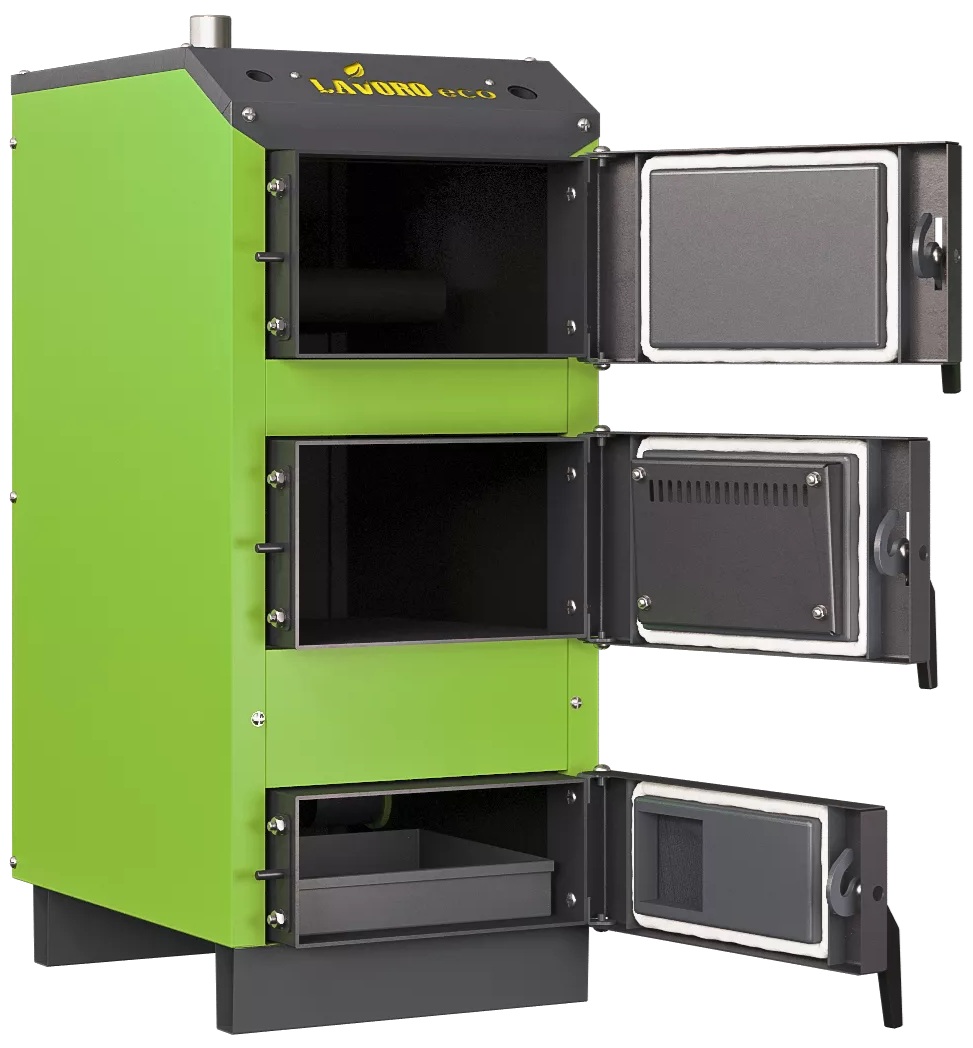

Дверцы котла. Котел оснащен двумя дверцами: верхней загрузочной (для закладки топлива и чистки теплообменника) и нижней поддувальной. Нижняя дверца состоит из двух частей – самой дверцы и легкой заслонки первичного воздуха, что предотвращает перекос и заклинивание заслонки при работе тягорегулятора. Обе дверцы имеют герметичное уплотнение кремнеземистым шнуром со стальной проволокой, обеспечивающим долгую упругость. Ручки эргономичные, покрыты термостойким ударопрочным пластиком.
Зольный ящик. Расположен под колосниковой решеткой, имеет достаточный объем для сбора золы, образующейся в течение нескольких дней работы. Регулярное удаление золы необходимо по мере накопления, но не реже одного раза в 3–4 дня (или когда уровень золы поднимется выше нижней части дверцы регулировки подачи воздуха).

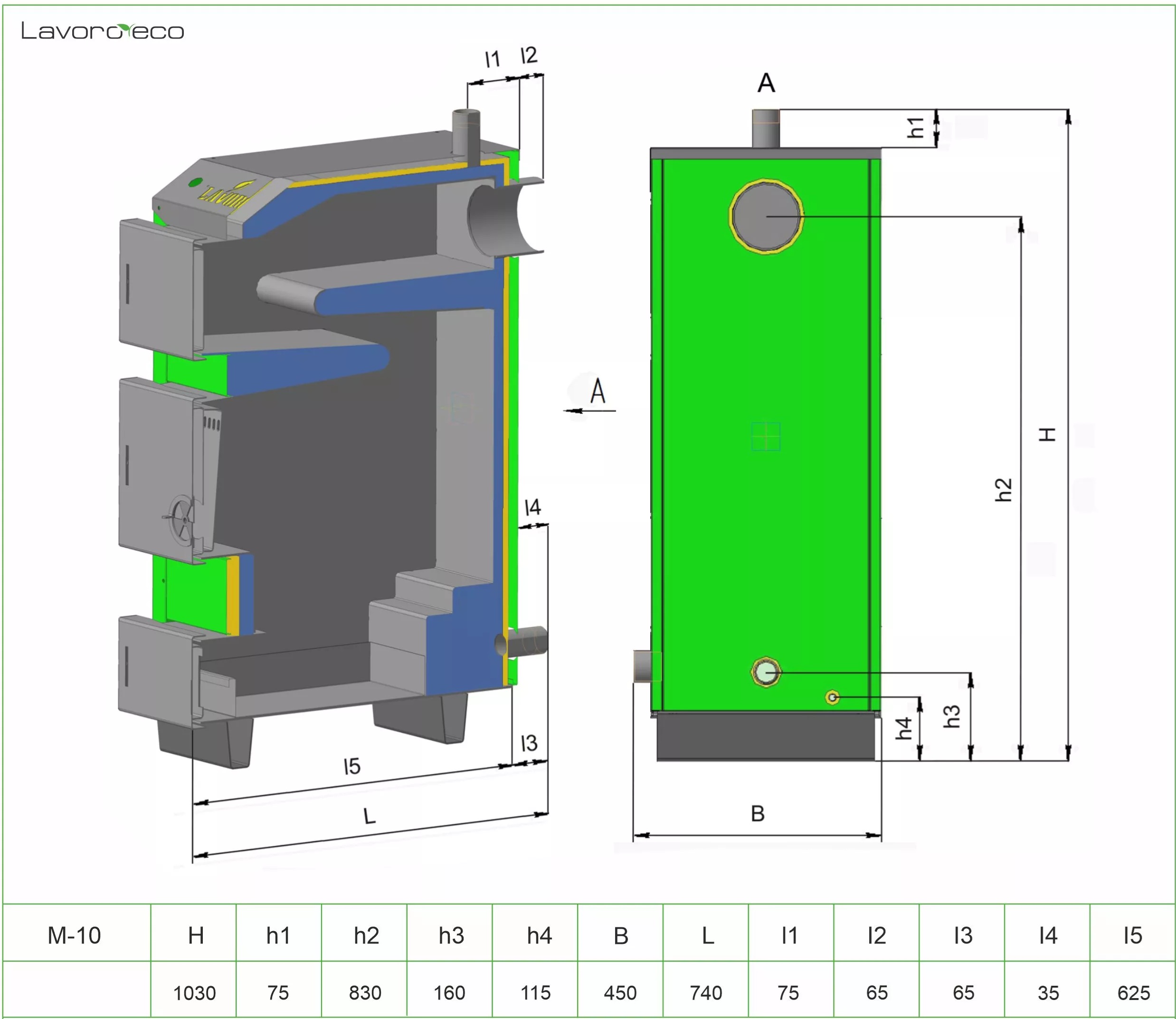

Присоединительные размеры. Подающий и обратный трубопроводы (подключение к системе отопления) – наружная резьба G1½″ (DN 40). Спускной трубопровод – наружная резьба G1″. Штуцер для подсоединения ТЭНа – внутренняя резьба G1½″. Штуцер для термометра и для тягорегулятора – соответствующие размеры. При заказе опции ГВС – подающий и обратный трубопроводы ГВС – наружная резьба G½″. Все неиспользуемые штуцеры должны быть надежно заглушены.

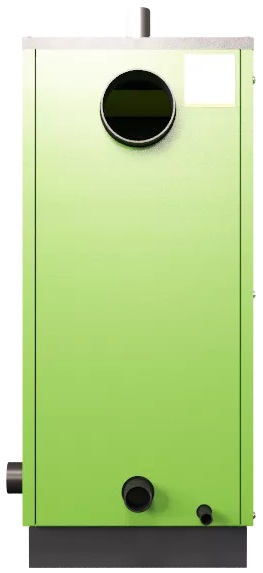

Диаметр дымохода. Наружный диаметр дымоходного патрубка – 133 мм. Рекомендуемая высота дымовой трубы – не менее 7 м. Дымоход должен быть отдельным, использование вентиляционных каналов запрещено. Рекомендуются двустенные (сэндвич) дымоходы из нержавеющей стали (AISI 430 или AISI 304) толщиной не менее 0,8–1,0 мм с теплоизоляцией 30–50 мм. Длина горизонтального участка не должна превышать 1 м, количество поворотов – не более двух (угол не более 45°). При прохождении через деревянные перекрытия зазор до конструкций – не менее 150 мм для утепленных труб и 300 мм для неутепленных.
Установка и требования к помещению. Монтаж котла должен выполняться специализированной организацией. Расстояние от фронта котла до противоположной стены – не менее 1,5 м, от боковой стены (при необходимости бокового обслуживания) – не менее 1 м, от задней стены – не менее 1 м. Пол в котельной должен быть из несгораемых материалов, перед котлом на расстоянии не менее 1,2 м устанавливается предтопочный лист размером 1200×700 мм. Объем котельной – не менее 15 м³ плюс дополнительные 0,2 м³ на каждый киловатт мощности, высота потолка – не менее 2,5 м. Естественная вентиляция должна обеспечивать трехкратный воздухообмен в час.
Требования к теплоносителю. Рекомендуется использовать чистую воду с общей жесткостью не более 2 мг-экв/дм³ и pH выше 7,2. Применение жесткой воды вызывает образование накипи, что снижает теплоотдачу и может привести к повреждению котла. Допускается использование сертифицированных антифризов на основе пропиленгликоля или моноэтиленгликоля (только для одноконтурных систем) с концентрацией не более 1:1 с водой, однако при этом мощность котла снижается на 10–15%, требуется увеличение мощности насоса и давления. Запрещается использование жидкостей, не предназначенных для систем отопления. Долив воды производится только в охлажденный до 70 °С котел.
Блок ТЭН (опционально). В нижний штуцер обратки (внутренняя резьба G1½″) может быть установлен блок ТЭН мощностью 3 кВт (рекомендуемая мощность для модели М-10). ТЭН позволяет поддерживать температуру теплоносителя после завершения горения топлива или в автономном режиме электроотопления. ТЭН и сопутствующее оборудование (кабели, блок управления) приобретаются отдельно. Подключение к электрической сети должно выполняться квалифицированным персоналом с обязательным заземлением и устройством защиты на 10 А.
Встроенный теплообменник ГВС (опция). По отдельному согласованию котел может быть изготовлен с дополнительной опцией – встроенным теплообменником (змеевиком) для горячего водоснабжения. Объем воды в контуре ГВС в пределах котла – 2 литра, присоединительные патрубки – G½″. Максимальное рабочее давление в контуре ГВС – 0,4 МПа (4 кгс/см²). При использовании этой опции котел становится двухконтурным и может обеспечивать дом горячей водой в ограниченном объеме (проточный нагрев).
Система отопления. Котел может работать как в открытых, так и в закрытых системах отопления с принудительной или естественной циркуляцией. Для закрытых систем обязательна установка предохранительного клапана на 0,3 МПа (на расстоянии не более 1 м от котла, без запорной арматуры между ними), мембранного расширительного бака, автоматического воздухоотводчика и манометра. Для открытых систем используется расширительный бак открытого типа в самой верхней точке. Циркуляционный насос (при его наличии) устанавливается на обратке с фильтром-отстойником и байпасом. Рекомендуется установка бака-аккумулятора или трехходового смесительного клапана для поддержания температуры обратной воды не ниже 55 °С и защиты от конденсата.
Обслуживание и чистка. Чистка теплообменника производится через загрузочную дверцу с помощью скребка (входит в комплект). Колосниковую решетку чистят кочергой (приобретается отдельно). Зола удаляется из зольного ящика по мере накопления. Рекомендуется не реже одного раза в 6 месяцев проводить профилактический осмотр котла специалистом сервисной службы. После окончания отопительного сезона необходимо тщательно вычистить котел, дымоход и насадку, смазать подвижные части (вращающиеся пальцы, механизм заслонки) графитной смазкой.
Предотвращение конденсатообразования и смолообразования. При температуре обратной воды ниже 55 °С на внутренних стенках котла образуется конденсат, вызывающий интенсивную коррозию. Рекомендуется поддерживать температуру обратки не ниже 55 °С, а при первых растопках прогревать систему до 70–80 °С, чтобы конденсат исчез. Использование влажного топлива (выше 25%) увеличивает образование конденсата и смолы, сокращая срок службы.
Защита от замерзания. При остановке котла на длительное время (более двух часов) в зимний период необходимо слить воду из котла и системы отопления, если используется вода. Допускается использование сертифицированных антифризов (с учетом указанных выше ограничений).
Электрическое подключение и заземление. Котел энергонезависим (не требует электричества для работы на твердом топливе), но при установке ТЭНа или циркуляционного насоса требуется подключение к сети 230 В. Корпус котла подлежит обязательному заземлению. Электрическая сеть должна иметь устройство защиты от токовых перегрузок на 10 А. Запрещается подключать электрооборудование при поврежденном шнуре или изоляции.
Гарантийные обязательства. Гарантийный срок службы котла составляет 24 месяца (2 года) со дня продажи. Полный срок службы – 10 лет. Гарантия не распространяется на расходные материалы (колосниковая решетка, уплотнительные шнуры, вращающиеся элементы) и на повреждения, вызванные использованием жесткой воды, отсутствием предохранительного клапана, неправильным монтажом или самостоятельным ремонтом. При отсутствии отметки о продаже гарантийный срок исчисляется с даты выпуска.
Комплект поставки. В комплект котла входят: котел в сборе, термометр, скребок, заглушки (2 шт.), паспорт и руководство по эксплуатации. Тягорегулятор, ТЭН с блоком управления, опция ГВС, кочерга и другие принадлежности приобретаются отдельно по согласованию.
Транспортирование и хранение. Котёл транспортируется в упаковке в вертикальном положении. Хранение допускается в закрытых помещениях с естественной вентиляцией при температуре от +5 до +40 °С и относительной влажности не более 60% (при 20 °С). При длительном хранении после эксплуатации необходимо слить воду, просушить котел и заглушить штуцеры.
