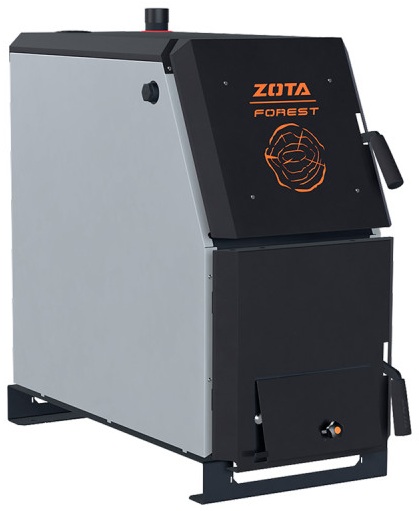

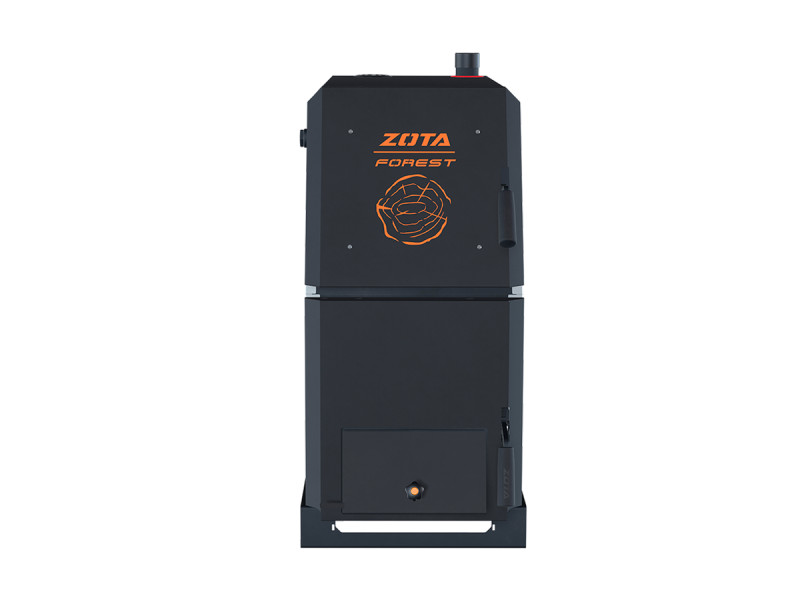

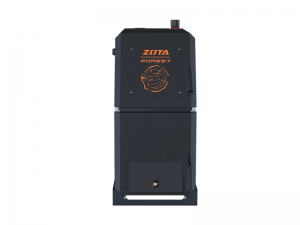

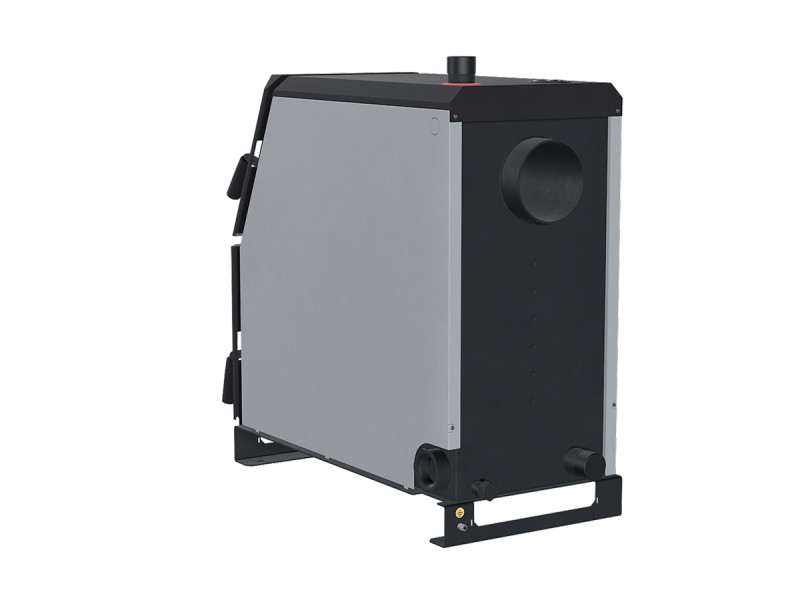

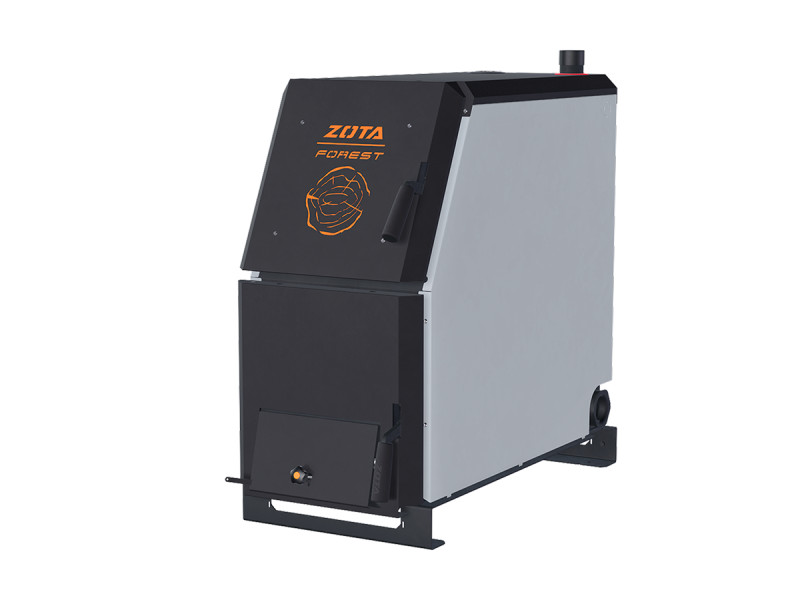

Твердотопливный стальной водогрейный напольный котёл ZOTA Forest 31, энергонезависимое (при работе на твёрдом топливе) отопительное оборудование с возможностью подключения электрического ТЭНа в качестве резервного источника тепла. Котёл имеет цельносварной корпус с газоплотными дверцами, теплообменник с доступом для чистки, систему подачи первичного и вторичного воздуха, заслонку дымохода и теплообменника. Предназначен для теплоснабжения индивидуальных жилых домов и зданий коммунально-бытового назначения, оборудованных системами водяного отопления с принудительной или естественной циркуляцией, а также для горячего водоснабжения с помощью бака косвенного нагрева в открытых и закрытых системах с максимальной температурой теплоносителя 90 °С и давлением до 0,3 МПа. Основное топливо – каменный и бурый уголь, дрова, древесные и угольные брикеты; электричество используется как резервное топливо. Котёл соответствует ТУ 25.21.12-007-47843355-2018.
Тепловая мощность. Номинальная теплопроизводительность составляет 31 кВт, минимальная тепловая мощность – 9 кВт. Этого достаточно для обогрева помещений (ориентировочно до 310 м² при высоте потолков до 2,7 м, с учётом климатического коэффициента). При использовании антифриза мощность может снижаться.
Коэффициент полезного действия (КПД). КПД котла составляет не менее 76%.
Рабочее давление и температура. Максимальное рабочее давление в гидравлическом контуре котла – 0,3 МПа (3 бар). Максимальная температура теплоносителя на выходе – не более 90 °С. Для предотвращения конденсатообразования рекомендуется поддерживать температуру обратной воды не ниже 60 °С. В закрытой системе отопления обязательно устанавливается предохранительный клапан на давление не более 0,3 МПа на расстоянии не более 1 м от котла (до запорной арматуры).
Объёмы и размеры котла. Объём теплоносителя в котле (водяная рубашка) – 54 л. Объём камеры сгорания – 74 л. Объём зольного ящика – 12 л. Глубина топки – 636 мм. Размер загрузочного отверстия (Ш×В) – 290×260 мм.
Виды топлива. Основное топливо – уголь бурый (фракция 20–50 мм), уголь длиннопламенный (фракция 20–50 мм), дрова, древесные брикеты, угольные брикеты (бездымное топливо). Рекомендуемая фракция угля – 20–50 мм, дров – длина до 636 мм (глубина топки). Влажность топлива должна быть минимальной (дрова сухие). Запрещается использовать горючие жидкости для растопки.
Ориентировочный расход топлива. При номинальной мощности (31 кВт): уголь бурый – 7,4 кг/ч, уголь длиннопламенный – 5,7 кг/ч, дрова – 12,0 кг/ч, древесные брикеты – 8,5 кг/ч, угольные брикеты – 5,9 кг/ч.
Время работы на одной загрузке. При работе на буром угле: при номинальной мощности – до 6 часов, при минимальной мощности – до 22 часов. На длиннопламенном угле: при номинальной мощности – до 7 часов, при минимальной – до 24 часов. Время зависит от калорийности, влажности, фракции топлива.
Варочная поверхность. Котёл не оснащён варочной плитой.
Электрическая часть (опционально). Котёл имеет возможность работы на электричестве как на резервном топливе. Для этого вместо заглушки в нижней части корпуса устанавливается блок ТЭНБ мощностью до 6 кВт. Для управления ТЭНБ используется панель управления ПУ ЭВТ-И1. Датчик температуры устанавливается в отверстие на боковой стенке котла. Подключение к электросети (220 В или 380 В) должно выполняться лицензированной организацией. При установке ТЭНа котёл становится энергозависимым. Корпус котла подлежит заземлению (болт заземления предусмотрен).
Система автоматики и регулирования (при работе на твёрдом топливе). Котёл является энергонезависимым. Количество подаваемого первичного воздуха регулируется заслонкой на шуровочной дверце (ручкой регулировки поднятия заслонки). Для автоматической регулировки тяги может быть установлен механический регулятор тяги – опция. Регулятор подключается к заслонке подачи воздуха, не требует электропитания. На котле установлен термометр для контроля температуры теплоносителя. Также имеется заслонка дымохода для грубой регулировки тяги и заслонка теплообменника.
Контроль температуры. Термометр (входит в комплект) установлен на передней панели корпуса и позволяет визуально контролировать температуру теплоносителя.
Конструкция топочного пространства. Корпус цельносварной, с боковым и верхним кожухом, теплоизоляцией. Топка имеет две колосниковые решётки размером 250×250 мм (чугунные). Под колосниками – выдвижной зольный ящик. Газоходы имеют доступ для чистки через шуровочную решётку. Предусмотрена заслонка теплообменника и заслонка дымохода. На корпусе расположены патрубки подачи и обратки (резьба G 1½"), патрубок сливной, отверстие под датчик температуры, заглушка под тягорегулятор, заглушка под блок ТЭН.
Дверцы котла. Котёл оснащён загрузочной дверцей и шуровочной дверцей (с заслонкой подачи первичного воздуха). Дверцы имеют уплотнители (расходный материал). При загрузке топлива необходимо избегать просыпания на рамку двери – это может привести к прогоранию лакокрасочного покрытия. Розжиг производится только через шуровочную дверцу – розжиг через загрузочную дверцу приводит к повреждению покрытия и деформации водонеохлаждаемых поверхностей. Запрещается открывать загрузочную дверцу во время работы без предварительного закрытия заслонки подачи воздуха и кратковременного приоткрытия для выравнивания давления. Эксплуатация без установленной заслонки теплообменника и шуровочной решётки запрещена.
Зольный ящик. Выдвижной зольный ящик объёмом 12 л. Служит для сбора золы. Регулировка подачи первичного воздуха осуществляется заслонкой на шуровочной дверце, а не выдвижением ящика. Рекомендуется очищать ящик ежедневно по мере наполнения, не допуская переполнения. Запрещается эксплуатировать котёл без установленного зольного ящика.
Присоединительные размеры. Патрубки для подключения к системе отопления (подача и обратка) – наружная резьба G 1½".
Диаметр дымохода. Рекомендуемый диаметр дымохода – 150 мм (высота 10 м) или 180 мм (высота 7 м) или 200 мм (высота 6 м). Требуемое разрежение за котлом при номинальной мощности – 28–30 Па. Дымоход должен быть отдельным, выполнен из нержавеющей стали с утеплителем (сэндвич), горизонтальные участки не более 1 м. Обязательна установка шибера (задвижки) с фиксацией не менее 20% открытого сечения.
Установка и требования к помещению. Монтаж котла должен выполняться специализированной организацией. Требования к котельной: отдельное помещение, высота потолков не менее 2,2 м, температура от +5 до +40 °С, влажность – не выше (без конденсата). Приточная вентиляция должна обеспечивать расход воздуха не менее 47 м³/ч (при номинальной мощности) с запасом 10%. Расстояние от фронта котла до противоположной стены – не менее 1250 мм, сзади – не менее 500 мм, с боков – не менее 500 мм. Пол из горючих материалов под котлом и перед топочной дверцей должен быть защищён от возгорания. Дверь в котельную должна открываться наружу.
Требования к теплоносителю. Рекомендуется использовать чистую воду с общей жёсткостью не более 2 мг·экв/дм³, pH 6,5–8,5. Применение жесткой воды вызывает образование накипи, что снижает теплоотдачу и может привести к повреждению блока ТЭН (не гарантийный случай). Допускается использование незамерзающих теплоносителей на основе пропиленгликоля или этиленгликоля в концентрации не более 50%. Долив теплоносителя производить в охлаждённый до 70 °С котёл.
Блок ТЭН (опционально). Для резервного электрообогрева устанавливается блок ТЭНБ мощностью до 6 кВт. Управление – через пульт ПУ ЭВТ-И1 с датчиком температуры. Подключение к электросети должно выполняться квалифицированным персоналом с обязательным заземлением.
Система отопления. Котёл может работать в закрытых (с мембранным расширительным баком) и открытых системах. В закрытой системе обязательно наличие предохранительного клапана на 0,3 МПа, автоматического воздухоотводчика, манометра. Для предотвращения конденсатообразования рекомендуется устанавливать трёхходовой термосмесительный клапан или байпас, обеспечивающий температуру обратки не ниже 60 °С. Разгонный участок (вертикальный) после котла должен быть не менее 2 м. Запрещается устанавливать запорную арматуру между котлом и предохранительным клапаном.
Обслуживание и чистка. Ежедневно – очистка зольного ящика. Еженедельно – очистка газоходов от золы. Ежемесячно – полная чистка внутренних поверхностей и каналов газохода. Ежегодно (по окончании сезона) – полное техобслуживание, чистка камеры сгорания и газоходов, восстановление жаростойкой изоляции, чистка дымовой трубы. Чистку проводить только при отключённом от сети электрооборудовании. Для чистки теплообменника необходимо снять заслонку (привести в горизонтальное положение, потянуть вверх и на себя). При работе на антраците – чистка стенок топки и газоходов 1 раз в месяц; на каменном угле – 1 раз в неделю. При использовании топлива с большим выходом летучих (бурый уголь, сырые дрова) возможно отложение дегтя – удалять скребком или выжиганием сухими дровами при максимальной температуре.
Предотвращение конденсатообразования и смолообразования. При температуре обратной воды ниже 60 °С на внутренних стенках котла и дымохода образуется конденсат, вызывающий коррозию и отложение дегтя. Рекомендуется поддерживать температуру обратки не ниже 60 °С.
Защита от замерзания. При остановке котла на длительное время в зимний период (более 5 часов) необходимо слить воду из котла и системы отопления, если используется вода, либо использовать антифриз. Запрещается оставлять котёл с теплоносителем при отрицательной температуре.
Гарантийные обязательства. Гарантийный срок на корпус котла составляет 2 года при выполнении условий расширенной гарантии (регистрация на сайте reg.zota.ru в течение 12 месяцев и ежегодное техобслуживание). При невыполнении – 1 год. Гарантийный срок на сопутствующую комплектацию – 1 год. Срок службы – 10 лет. Гарантия не распространяется на расходные материалы (термометр, уплотнения дверей, шуровочная решётка, колосники, заслонка) и на повреждения, вызванные использованием жёсткой воды, отсутствием предохранительного клапана, неправильным монтажом, самовольным изменением конструкции, перегревом (прогар водонеохлаждаемых поверхностей), использованием некачественного топлива, эксплуатацией без зольного ящика, без заслонки теплообменника, а также розжигом через загрузочную дверцу и другими нарушениями, перечисленными в паспорте.
Комплект поставки. В комплект входят: котёл в сборе, две колосниковые решётки (250×250 мм), зольный ящик, кочерга (L=680 мм), совок (L=655 мм), термометр, паспорт и инструкция по эксплуатации, упаковка. Патрубок дымохода, блок ТЭН, панель управления ПУ ЭВТ-И1, регулятор тяги, комплект автоматики TurboSet приобретаются отдельно (дополнительная комплектация).
