Твердотопливный стальной водогрейный напольный котёл СИБИРЬ-ГЕФЕСТ» 40 кВт, это энергонезависимое (при работе на твёрдом топливе) отопительное оборудование с возможностью подключения электрического ТЭНа в качестве резервного источника тепла. Котёл имеет цельносварной корпус из котловой стали толщиной 3 мм по ГОСТ 5520-79, покрытый термостойкой эмалью (выдерживает до 800 °С). Теплонагруженные части корпуса обеспечивают высокую надёжность. Предназначен для систем водяного отопления с естественной или принудительной циркуляцией в индивидуальных жилых домах и зданиях коммунально-бытового назначения. Основное топливо – все виды угля, дрова; электричество используется как резервное топливо. Котёл соответствует ТУ 4931-00438819949-2013, имеет международный сертификат соответствия.
Тепловая мощность. Номинальная теплопроизводительность составляет 40 кВт, что достаточно для обогрева помещений площадью от 250 до 400 м² при высоте потолков до 2,7 м. При выборе котла учитывается климатический пояс (показатель удельной мощности котла от 0,7 до 2 кВт на 10 м²).
Коэффициент полезного действия (КПД). КПД котла составляет не менее 80%.
Рабочее давление и температура. Максимальное рабочее давление в гидравлическом контуре котла – 2 бар (0,2 МПа). Максимальная температура теплоносителя на выходе из котла – не более 85 °С. Рекомендуемая температура обратной воды после выхода котла на режим – 60–80 °С (при понижении происходит интенсивное оседание сажи, при повышении – опасность закипания). В закрытой системе на подающей трубе обязательно устанавливается группа безопасности: термоманометр, предохранительный клапан на давление не более 2,5 бар и автоматический воздухоотводчик, расположенные не дальше 1 м от котла. При гидравлических испытаниях допускается кратковременное (до 10 минут) повышение давления до 2,5 бар.
Объёмы и размеры котла. Объём загрузочной камеры – 80 л. Объём водяного контура котла – 98 л. Глубина топочной камеры – 560 мм. Высота до оси фланца подачи – 985 мм, высота до оси фланца обратки – 110 мм, высота подключения дымохода – 890 мм.
Виды топлива. Основное топливо – все виды каменного и бурого угля, антрацит. Возможно использование дров (однако использование дров снижает эффективность работы котла). Рекомендуемый размер фракции угля – 20–150 мм. Для растопки применяются бумага, сухие щепки, дрова; запрещается использовать легковоспламеняющиеся или взрывчатые жидкости.

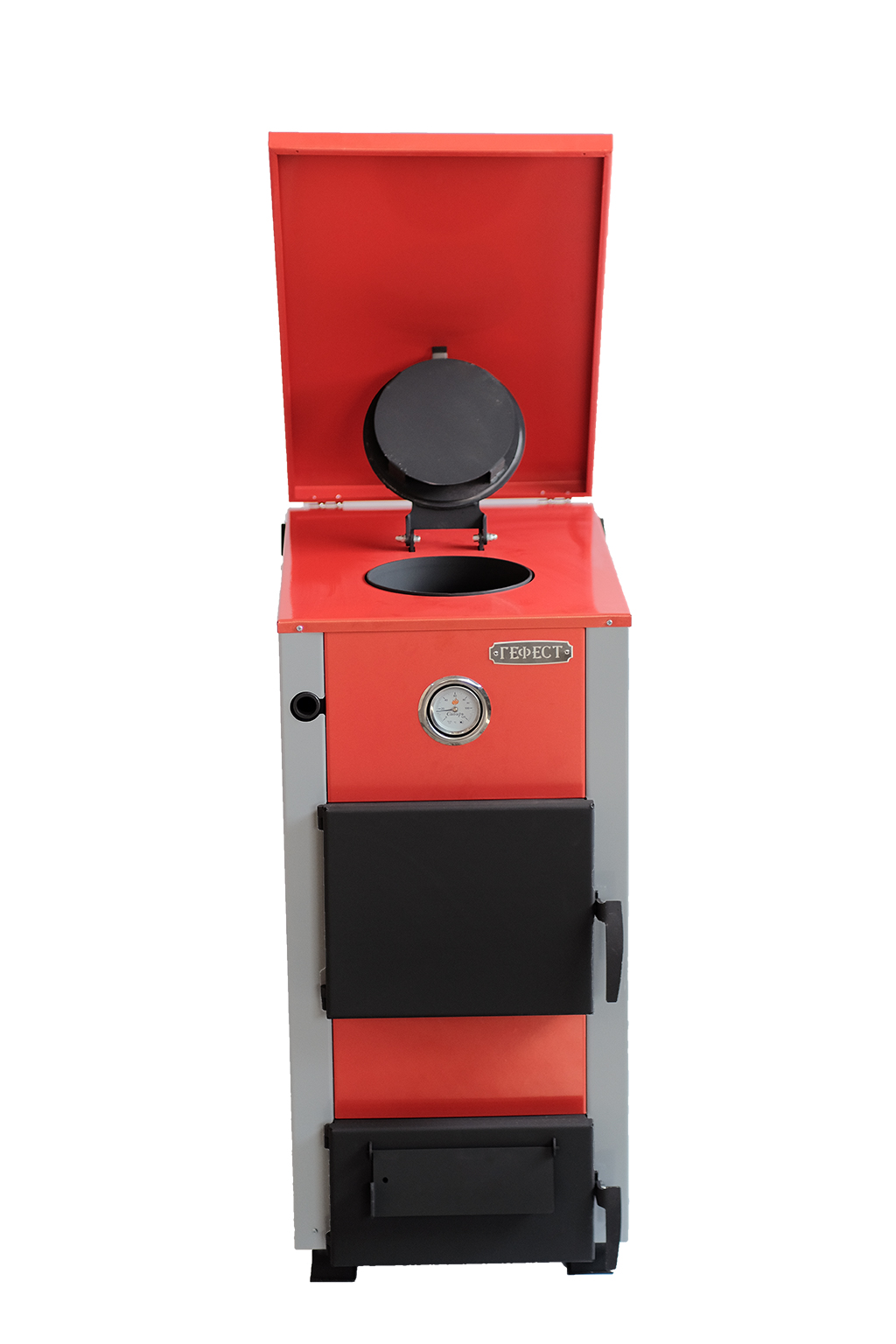

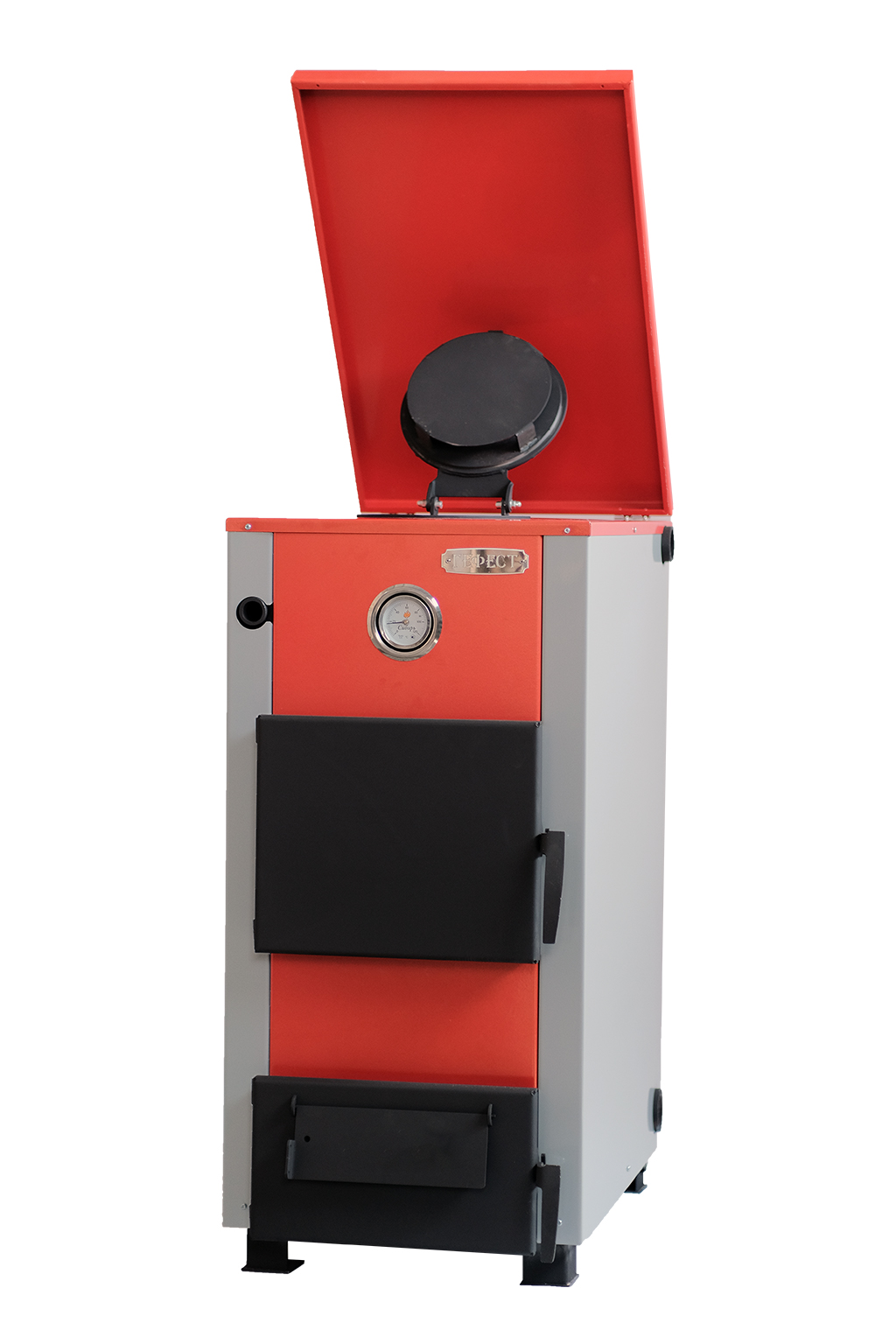

Варочная плита. Котёл не оснащён варочной плитой. Загрузка основного топлива производится через верхний загрузочный люк (для удобства рекомендуется использовать воронку, входящую в комплект). Растопка и загрузка дров выполняется через топочную дверцу.
Электрическая часть (опционально). Котёл имеет возможность работы на электричестве как на резервном топливе. Для этого в один из патрубков обратки (резьба G 1¼") устанавливается блок ТЭН (мощность подбирается отдельно). Подключение блока ТЭНа должно выполняться лицензированной организацией в соответствии с ПУЭ. При установке ТЭНа котёл становится энергозависимым. Корпус котла должен быть заземлён.
Система автоматики и регулирования (при работе на твёрдом топливе). Котёл является энергонезависимым. Количество воздуха, поступающего в зону горения, регулируется заслонкой дверцы зольника. Для автоматической регулировки тяги может быть установлен механический регулятор тяги (опция, в комплект не входит). Регулятор устанавливается в патрубок G ¾" на корпусе и соединяется цепочкой с рычагом заслонки. Настройка регулятора производится «на холодную»: при достижении температуры 80 °С заслонка должна быть полностью закрыта, цепь слегка свободна. Регулятор не требует электропитания. Для ручной регулировки предусмотрена рукоятка на заслонке. Рычаг заслонки имеет два отверстия для подключения регулятора (обычное и для увеличения подачи воздуха). На котле установлен встроенный термометр для контроля температуры теплоносителя.

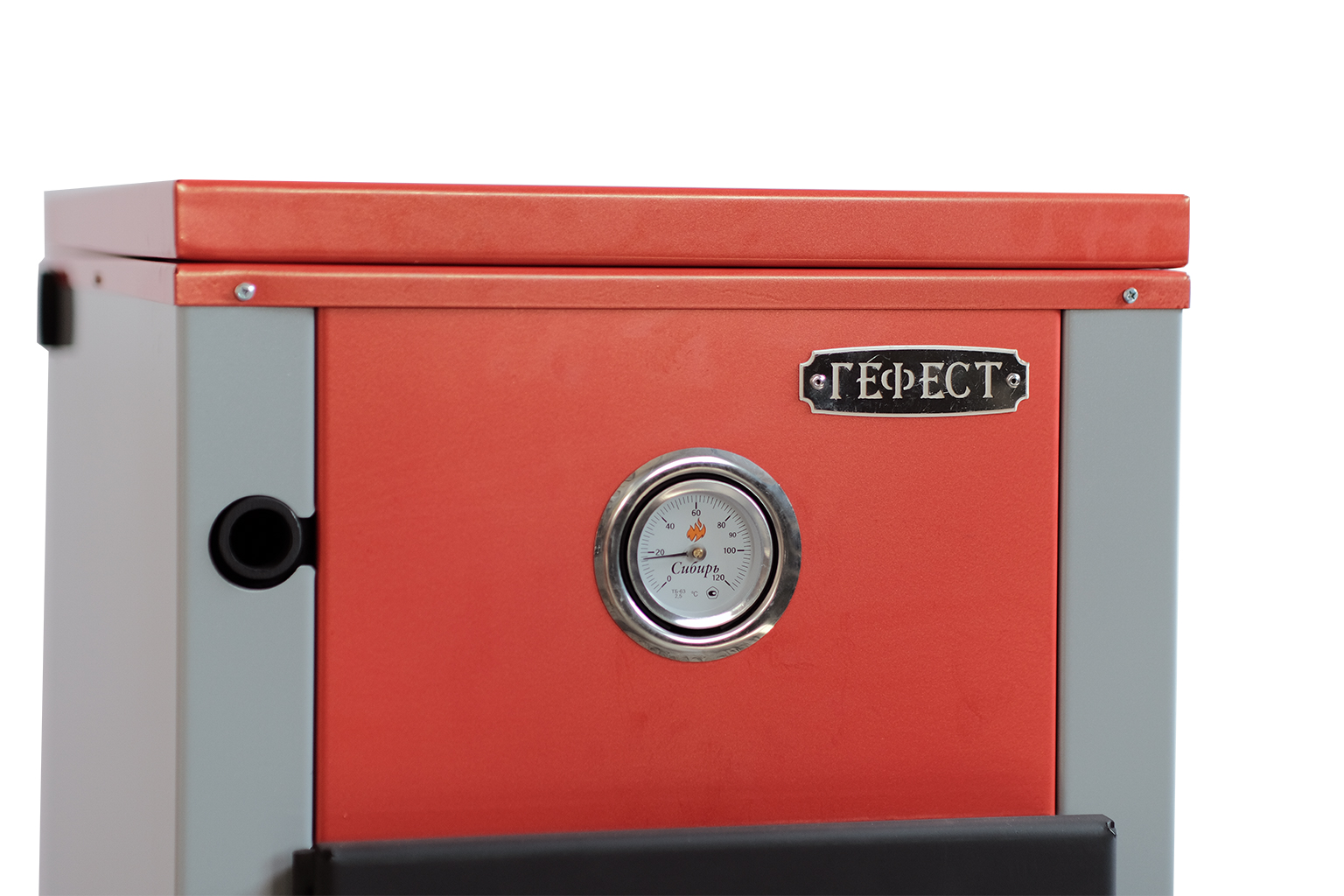

Контроль температуры. Встроенный термометр (на корпусе) позволяет визуально контролировать температуру теплоносителя.
Конструкция топочного пространства. Корпус цельносварной, с водяной рубашкой и водонаполненными теплообменниками. В топке установлены водонаполненный треугольный колосник и чугунный колосник, что улучшает теплообмен и повышает КПД. Водонаполненные трубы теплообменника также участвуют в отводе тепла. В верхней части топки расположен отбойник. Под колосниками находится зольная камера с выдвижным зольным ящиком. Корпус облицован кожухом, сверху установлена крышка.
Дверцы котла. Котёл оснащён топочной дверцей (для растопки и загрузки дров), дверцей зольника с заслонкой для регулировки подачи воздуха, а также верхним загрузочным люком для основного топлива. Все дверцы имеют ручки. Эксплуатация при открытых или негерметично закрытых дверцах запрещена (опасность обратного горения и задымления).
Зольный ящик. Выдвижной зольный ящик расположен под колосниками, служит для сбора и удаления золы. Степень выдвижения регулирует количество воздуха, поступающего под колосники (при ручной регулировке). Очистку колосников и удаление золы рекомендуется производить несколько раз в день в зависимости от топлива. При сжигании каменного угля – чистка не реже 1 раза в неделю.
Присоединительные размеры. Патрубки для подключения к системе отопления (подача и обратка) – резьба G 1¼" (Ду 32). Для универсальности подключения с левой и правой стороны имеются патрубки подачи и обратки с обеих сторон. Неиспользуемые патрубки перекрываются заглушками. В патрубок обратки может быть установлен блок ТЭН. Патрубок для регулятора тяги – G ¾".
Диаметр дымохода. Присоединяемый дымоход – круглый, диаметр 150 мм. Рекомендуемая высота дымохода от уровня колосников – не менее 6 м. Рекомендуется использовать тонкостенные дымовые трубы из нержавеющей стали AISI или готовые модули «сэндвич» с термоизоляцией. Допускается использование кирпичного дымохода с сечением не менее 180 см². При прохождении через перекрытия расстояние до деревянных конструкций – не менее 380 мм. Запрещается вмуровывать дымоход в бетонные и кирпичные конструкции; зазор между гильзой и конструкцией заполняется теплоизоляцией.
Установка и требования к помещению. Монтаж котла, дымохода и системы отопления должны выполняться квалифицированными специалистами, имеющими лицензию, в соответствии с «Правилами устройства и безопасной эксплуатации паровых котлов с давлением пара не более 0,07 МПа, водогрейных котлов и водоподогревателей с температурой нагрева воды не выше 115 °С». Расстояние от стенок котла до возгораемых материалов – не менее 500 мм. Между верхом котла и потолком – не менее 1200 мм. Перед дверцей до противоположной стены – не менее 1250 мм. Площадь котельной – не менее 7–8 м², высота потолка – не менее 2,5 м. Обязательна приточно-вытяжная вентиляция с трёхкратным воздухообменом. Котельная должна иметь окно с форточкой, в нижней части двери – зазор или решётка для притока воздуха.
Требования к теплоносителю. Рекомендуется использовать питьевую воду по ГОСТ 2874 с карбонатной жёсткостью не более 0,7 мг-экв/кг, прошедшую химическую обработку (умягчение). Допускается использование бытового незамерзающего теплоносителя на основе пропиленгликоля, сертифицированного для жилых помещений. Запрещается использование антифризов, содержащих этиленгликоль, и других жидкостей, не сертифицированных для бытовых систем отопления. Эксплуатация котла без докотловой или внутрикотловой обработки воды запрещается.
Блок ТЭН (опционально). Для резервного электрообогрева в патрубок G 1¼" устанавливается блок ТЭН. Подключение к электросети должно выполняться лицензированной организацией в соответствии с ПУЭ.
Система отопления. Котёл работает в системах с естественной (самоточной) или принудительной циркуляцией. Для обвязки рекомендуется использовать трубы сечением не менее Ду 32. Циркуляционный насос устанавливается на параллельной линии (байпас) для возможности работы при отключении электроэнергии за счёт естественной циркуляции. В открытых системах в верхней точке устанавливается расширительный бак открытого типа. Запрещается устанавливать запорную арматуру до расширительного бака в открытых системах и до предохранительного клапана в закрытых системах. Необходимо предусмотреть краны спуска воздуха и дренажный кран. Система должна быть смонтирована с уклонами, обеспечивающими полный слив воды.
Обслуживание и чистка. Очистку колосниковой решётки и удаление золы производить по мере накопления (несколько раз в день). При сжигании каменного угля – чистка не реже 1 раза в неделю. При сжигании кокса или антрацита – чистка стенок топки, дымоходов и патрубка не реже 1 раза в месяц. При использовании топлива с большим выходом летучих (дрова) возможно отложение дегтя, которое удаляется скребком или выжиганием сухими дровами при максимальной рабочей температуре. Загрузку топлива производить через верхний люк, используя термостойкие перчатки. Перед загрузкой новой порции рекомендуется закрыть заслонку зольника для предотвращения выбивания дыма.
Предотвращение конденсатообразования и смолообразования. При первом розжиге из-под зольного ящика может течь вода тёмного цвета – это конденсат на холодных стенках. Явление прекращается после прогрева системы (может потребоваться несколько дней). Для предотвращения конденсата в межсезонье необходимо обеспечивать температуру обратной воды не ниже 60 °С (использовать байпас или трёхходовой смесительный клапан). Эксплуатация при температуре ниже 50 °С приводит к отложению дегтя на внутренних стенках.
Защита от замерзания. В зимнее время при прекращении топки котла на срок более суток (без блока ТЭН) необходимо полностью освободить систему отопления от воды во избежание замерзания. При заполнении системы в зимнее время следует использовать горячую воду или незамерзающую жидкость.
Гарантийные обязательства. Гарантийный срок службы котла составляет 36 месяцев (3 года) со дня продажи через торговую сеть. При отсутствии даты продажи и штампа торговой организации гарантийный срок исчисляется с даты выпуска. Расчётный срок службы – 10 лет, после чего эксплуатация может быть продлена при положительном заключении монтажной организации. Критерий предельного состояния – прогар поверхности нагрева. Гарантия не распространяется на чугунные колосниковые решётки и уплотнительные шнуры дверец. Претензии не принимаются при небрежном обращении, несоблюдении правил монтажа и эксплуатации, а также при изменении конструкции котла. Условием вступления гарантии в силу является заполнение «Сведений о продаже» и соблюдение условий монтажа и эксплуатации.
Комплект поставки (базовая комплектация). В комплект входят: корпус котла с водяной рубашкой и теплообменниками, топочная дверца, дверца зольника с заслонкой и рукояткой, зольный ящик, водонаполненный треугольный колосник, чугунный колосник, верхний загрузочный люк с крышкой, воронка для загрузки топлива, встроенный термометр, патрубки с заглушками, кожух, крышка, паспорт и руководство по эксплуатации. Регулятор тяги, блок ТЭН, группа безопасности (термоманометр, предохранительный клапан, воздухоотводчик), дымоход, расширительный бак, циркуляционный насос, трубы, краны, антифриз приобретаются отдельно.
