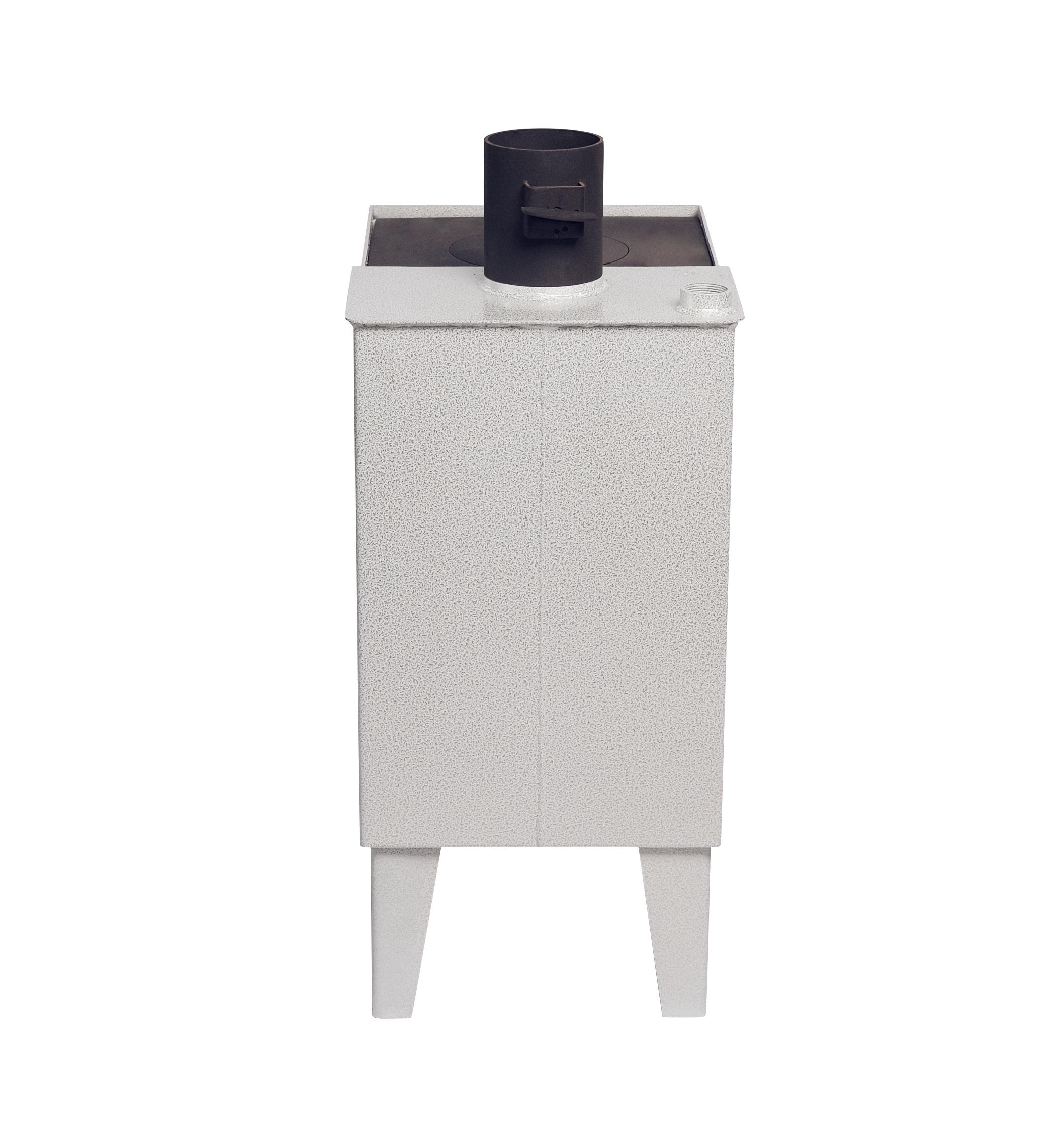

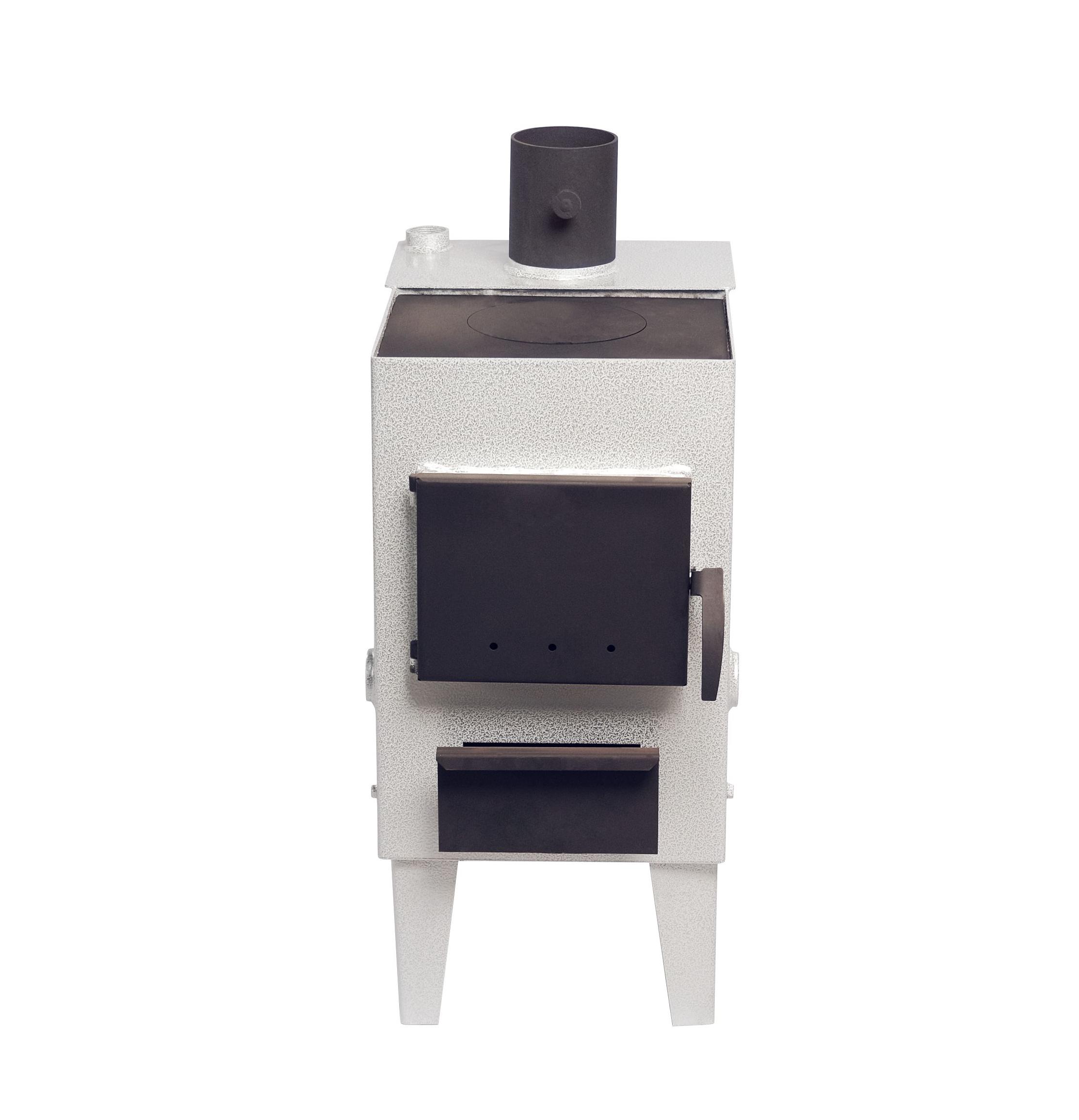

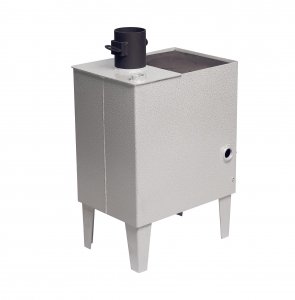

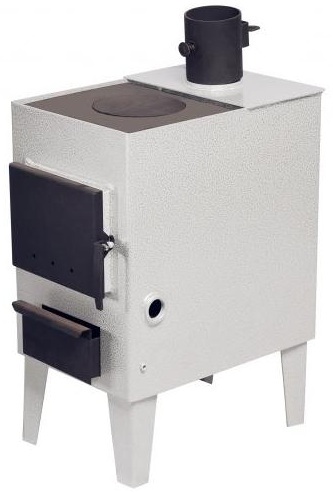

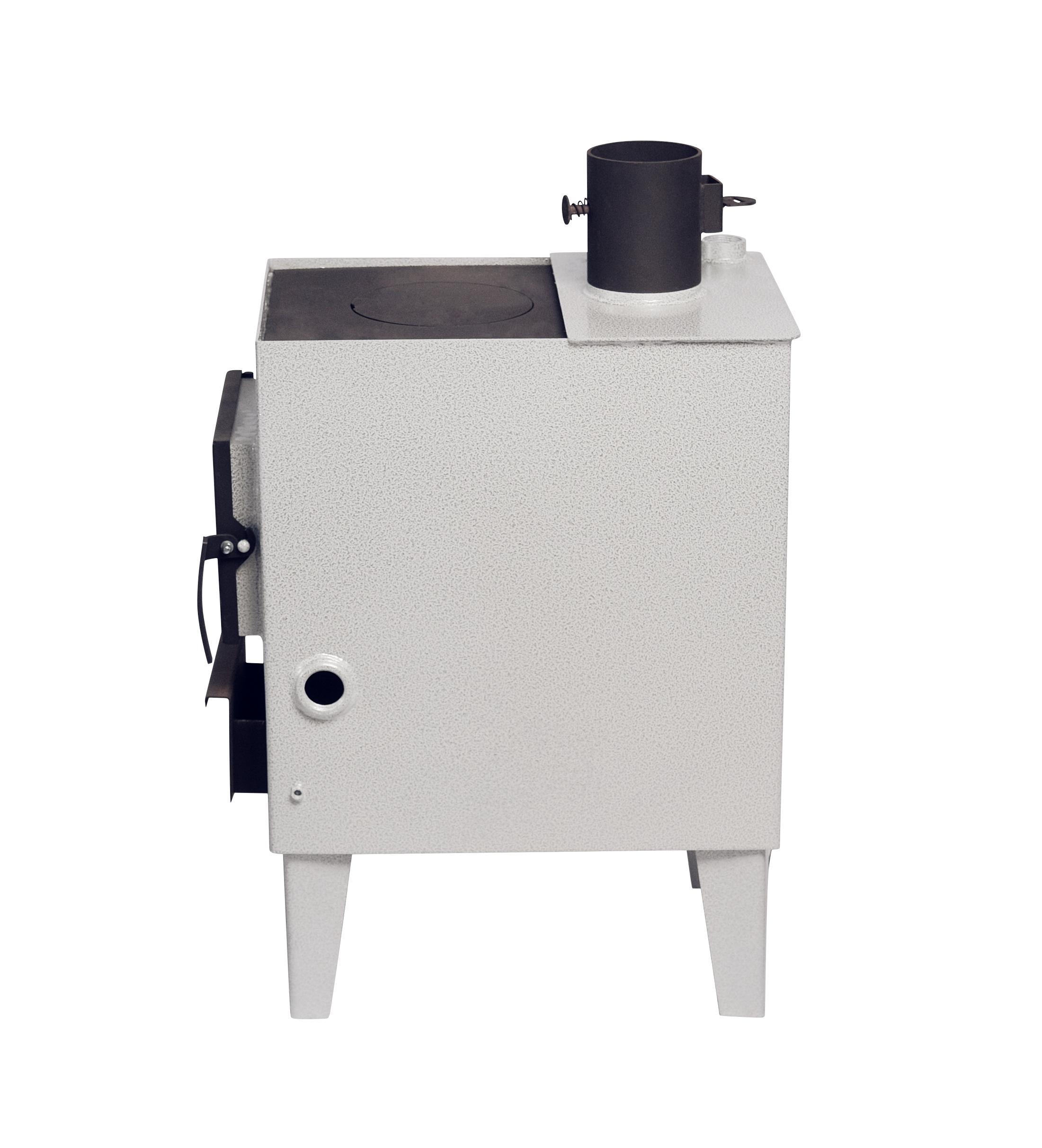

Твердотопливный стальной водогрейный напольный котёл с варочной плитой Сибирь КВО 8 ТПЭ, это энергонезависимое (при работе на твёрдом топливе) отопительное оборудование с возможностью подключения электрического ТЭНа в качестве резервного источника тепла. Котёл имеет цельносварной корпус с двойными стенками из листовой стали марки Ст.3 СП5 толщиной 3 мм, образующими водяную рубашку и топочную камеру. Предназначен для систем водяного отопления с естественной или принудительной циркуляцией в индивидуальных жилых домах и зданиях коммунально-бытового назначения. Основное топливо – уголь, дрова, древесные брикеты; электричество используется как резервное топливо для поддержания температуры теплоносителя. Котёл соответствует ТУ 4931-00438819949-2013.
Тепловая мощность. Номинальная теплопроизводительность составляет 8 кВт, что достаточно для обогрева помещений площадью до 80 м² при высоте потолков до 2,5 м. Примерный расчёт: на каждые 10 м² требуется 1 кВт мощности.
Коэффициент полезного действия (КПД). КПД котла составляет не менее 75%.
Рабочее давление и температура. Максимальное рабочее давление в гидравлическом контуре котла – 0,1 МПа (1 кгс/см²). Максимальная температура теплоносителя на выходе из котла – не более 85 °С. При эксплуатации не допускается превышать указанные параметры. В системе отопления обязательно устанавливается предохранительное устройство (клапан или гидрозатвор) на выходном коллекторе без промежуточных кранов.
Объёмы и размеры котла. Объём воды в котле (водяная рубашка) составляет 29 литров. Глубина топочной камеры – 400 мм. Размер топочной дверцы (Ш×В) – 270×210 мм.
Виды топлива. Основное топливо – уголь, дрова, древесные брикеты. Резервное топливо – электричество (при установке блока ТЭН). Влажность дров должна быть минимальной для эффективного горения. Для растопки сначала используются сухие дрова, после разгорания добавляется уголь. Запрещается использовать горючие жидкости для растопки.

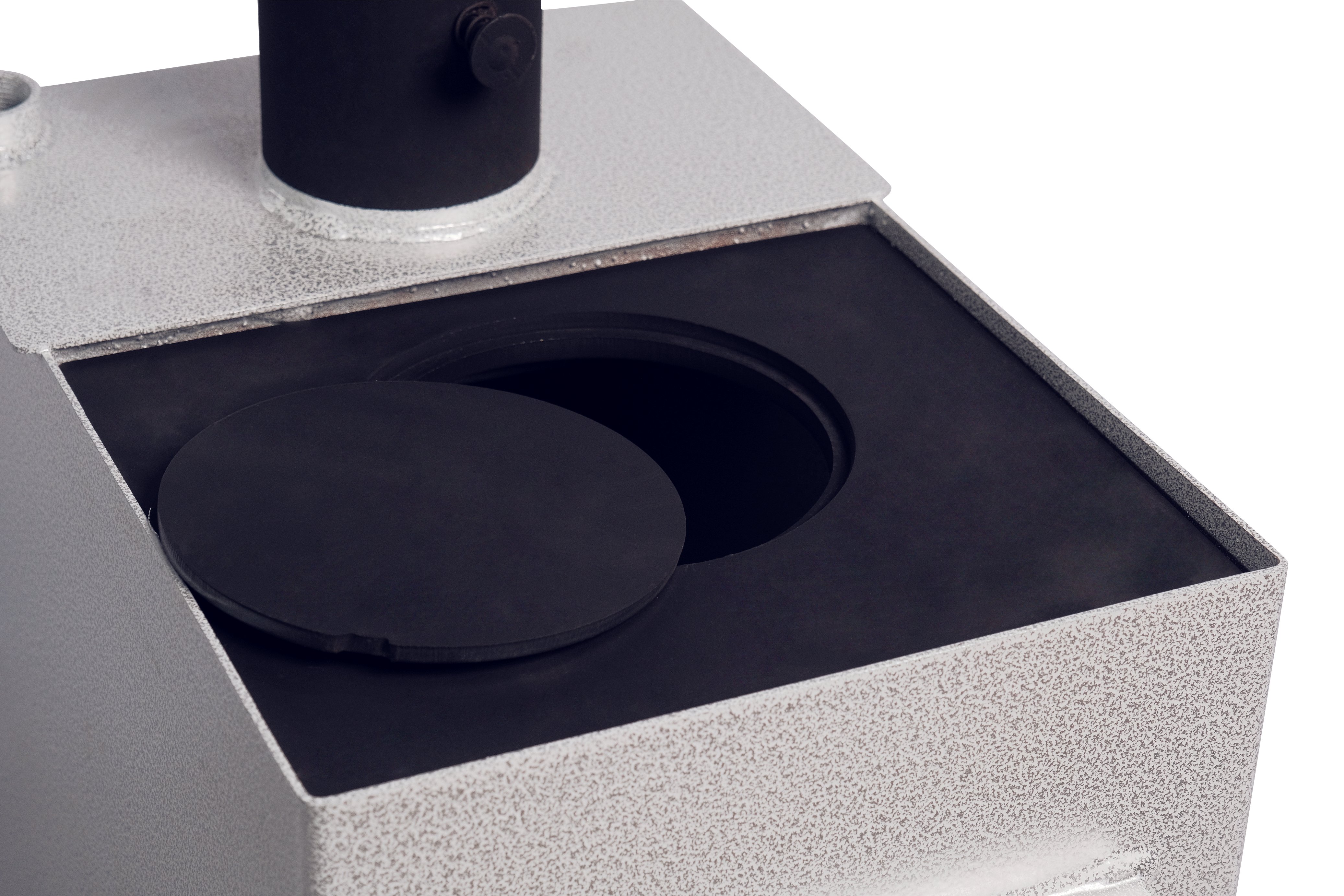

Варочная плита. Котёл оснащён стальной варочной плитой с кружком (загрузочным отверстием). Зазоры между плитой и корпусом заполняются глиняным раствором или термостойким герметиком (до +600 °С).
Электрическая часть (опционально). Котёл имеет возможность работы на электричестве как на резервном топливе. Для этого в штуцер обратки (резьба G 1¼") устанавливается блок ТЭН мощностью 3 кВт (220 В). Каждый ТЭН в блоке запитан отдельно, что позволяет дискретно регулировать мощность электрического нагрева. Для управления используется терморегулятор. Подключение блока ТЭНа производится кабелем с сечением медного провода не менее 4 мм² и автоматами защиты 30 А. При установке ТЭНа котёл становится энергозависимым. Корпус котла должен быть заземлён.

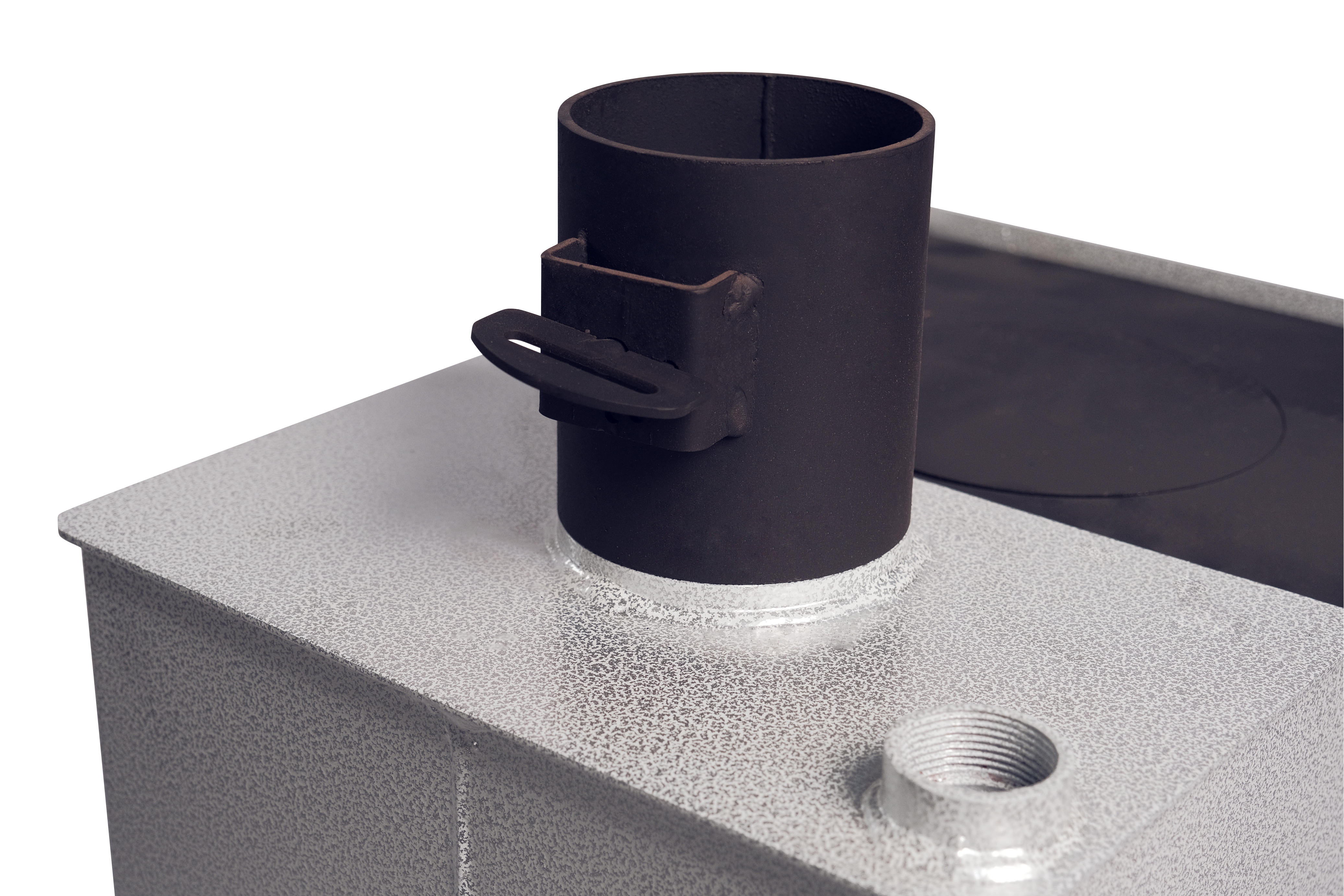

Система автоматики и регулирования (при работе на твёрдом топливе). Котёл является энергонезависимым. Количество воздуха, поступающего в зону горения, регулируется положением зольного ящика (выдвижением). Для регулировки тяги в дымоходе предусмотрен поворотный шибер, который устанавливается в патрубок дымосборника. Для контроля температуры на подающей и обратной линиях устанавливаются термометры.
Контроль температуры. На подающем и обратном трубопроводах системы отопления устанавливаются термометры для визуального контроля температуры теплоносителя.

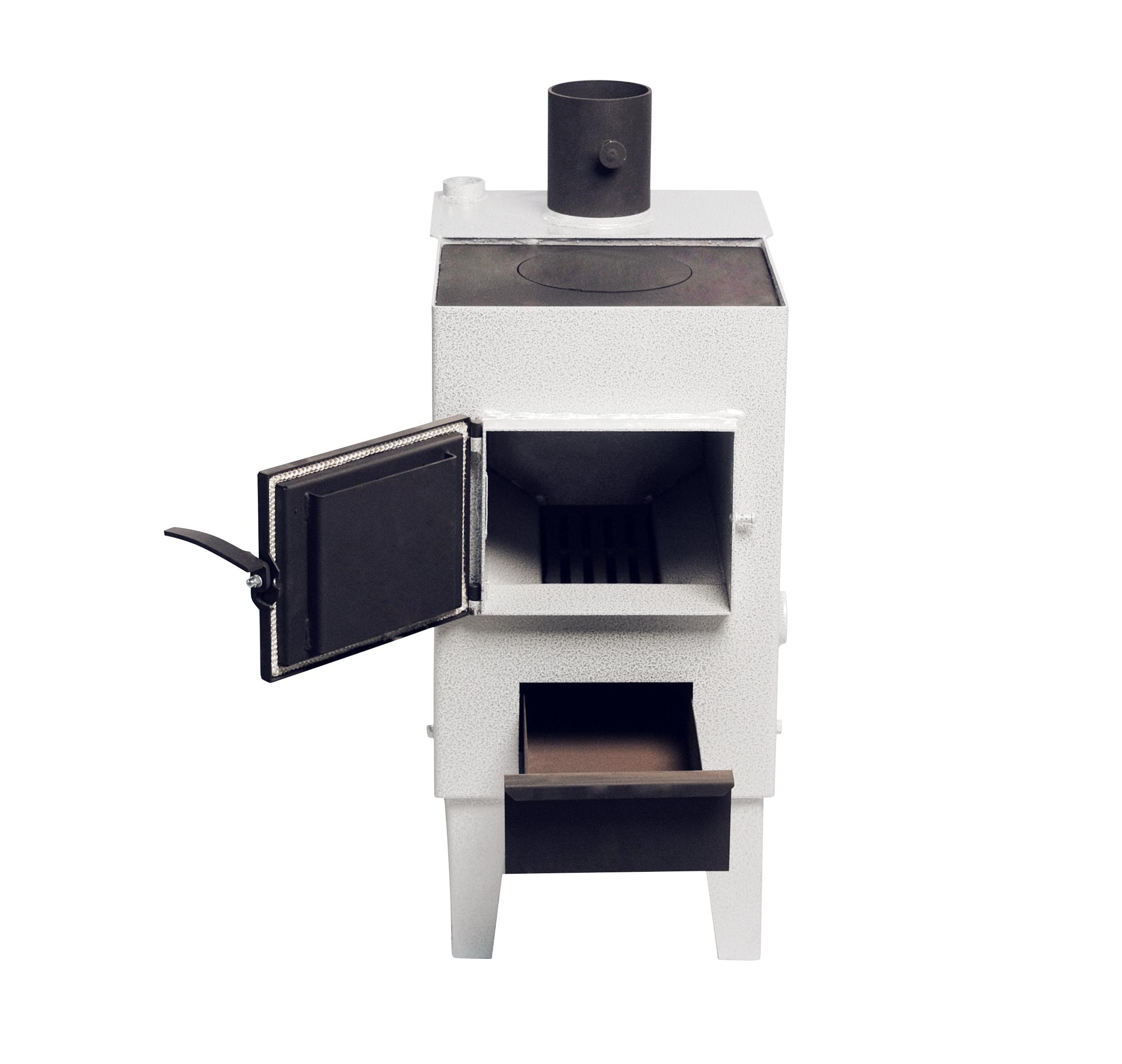

Конструкция топочного пространства. Корпус цельносварной, с двойными стенками из стали 3 мм, образующими водяную рубашку, которая омывает топку со всех сторон и частично дно. В нижней части топки расположена чугунная колосниковая решётка. Под колосником находится зольная камера с выдвижным зольным ящиком (подзольник). Патрубок дымосборника расположен в верхней части котла.

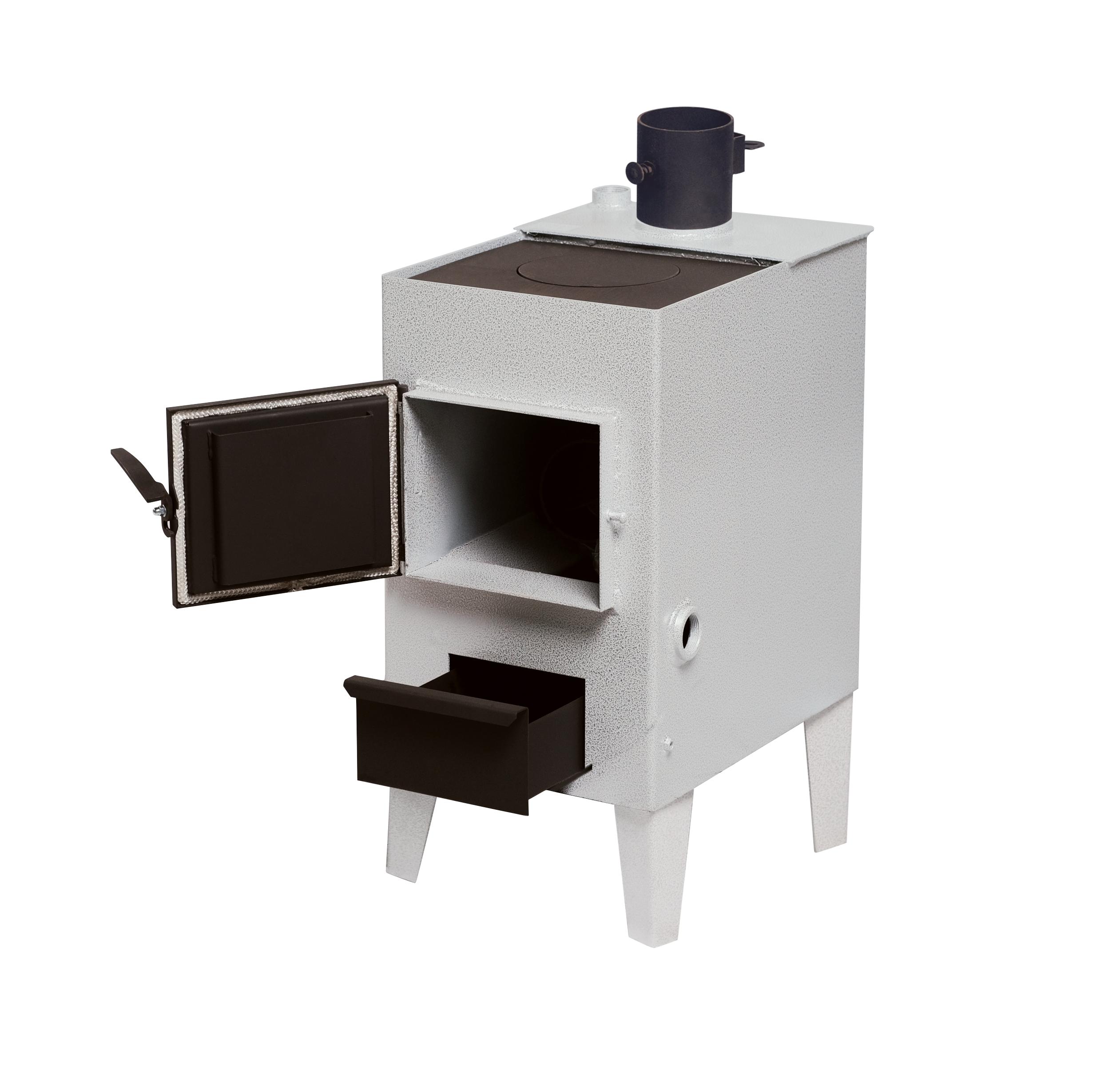

Дверцы котла. Котёл оснащён топочной дверцей (для растопки и первой закладки дров) и загрузочным кружком (на варочной плите) для загрузки топлива. Зольный ящик выдвижной, служит для регулировки подачи воздуха и сбора золы.
Зольный ящик. Выдвижной зольник расположен под колосниковой решёткой, служит для сбора и удаления золы. Степень выдвижения зольника регулирует количество воздуха, поступающего под колосники. Регулярное удаление золы производится вручную (рекомендуется не реже 1 раза в сутки).

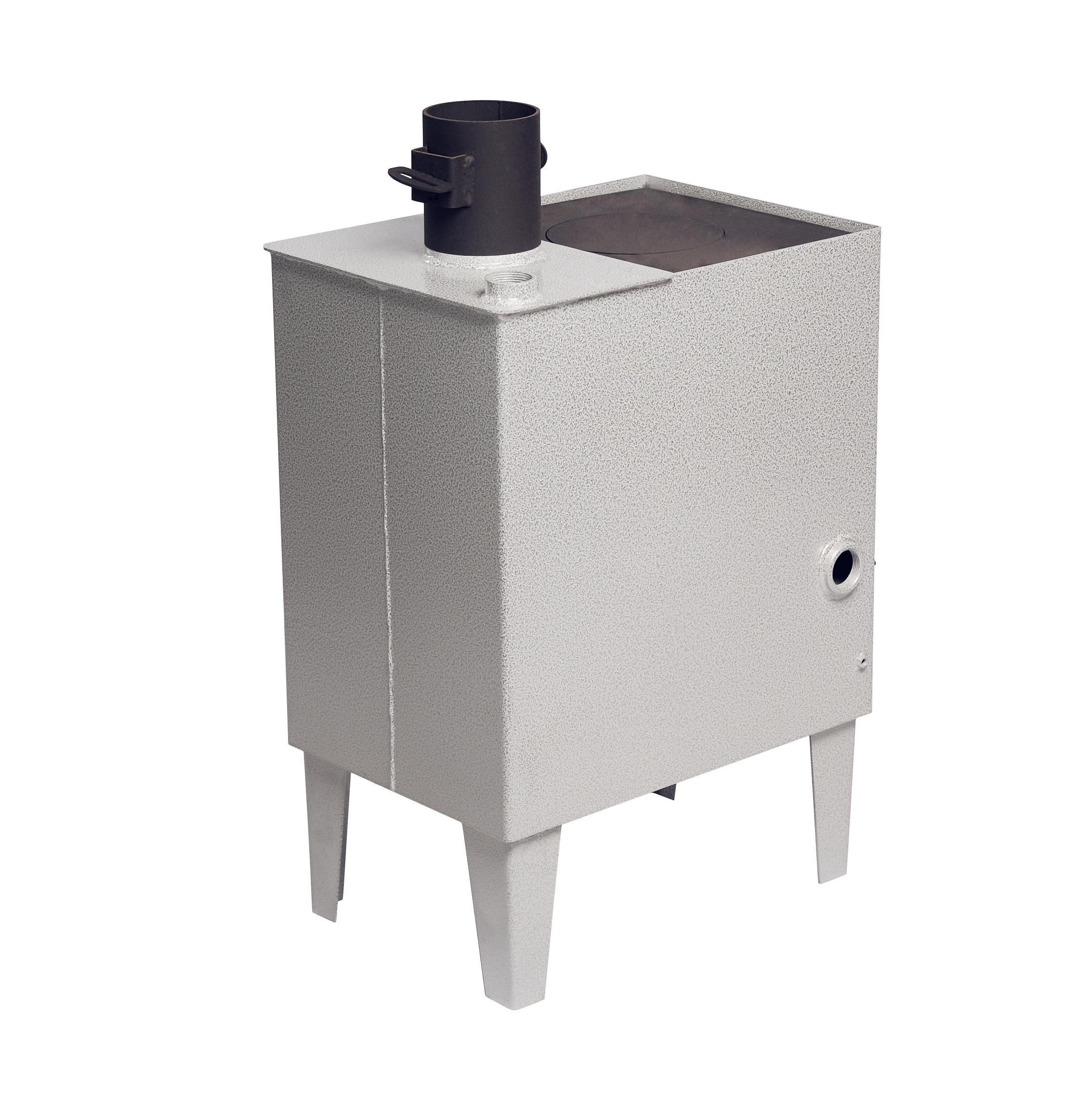

Присоединительные размеры. Патрубки для подключения к системе отопления (подача и обратка) – универсальные (подключение возможно как с правой, так и с левой стороны). Штуцер подачи расположен в верхней части боковой стенки, штуцер обратки – в нижней части. Резьба под блок ТЭН – G 1¼". Подводящий патрубок предохранительного устройства должен быть не менее Ду 32 мм.
Диаметр дымохода. Присоединяемый дымоход – круглый, диаметр 114 мм. Выход дымохода – сверху. Рекомендуемая высота дымохода от уровня колосников – не менее 5 м. Для монтажа рекомендуется использовать тонкостенные дымовые трубы из нержавеющей стали или готовые модули «сэндвич» с термоизоляцией. Допускается использование кирпичного дымохода с сечением канала 180–200 см². При прохождении через перекрытия расстояние от наружных поверхностей трубы до деревянных конструкций – не менее 380 мм. Запрещается вмуровывать дымоход в бетонные и кирпичные конструкции; зазор между гильзой и конструкцией заполняется теплоизоляцией.
Установка и требования к помещению. Монтаж котла и системы отопления должны производиться квалифицированными специалистами, имеющими лицензию. Расстояние от стенок котла до возгораемых материалов – не менее 500 мм. Между верхом котла и потолком – не менее 1200 мм. Перед дверцей до противоположной стены – не менее 1250 мм. При установке на деревянный пол требуется выложить площадку толщиной в полкирпича, выступающую на 250 мм в стороны от котла, сверху закрытую металлическим листом или цементной стяжкой. Котёл комплектуется ножками-подставками высотой 200 мм, которые крепятся болтами.
Требования к теплоносителю. В качестве теплоносителя рекомендуется использовать питьевую воду по ГОСТ 2874 с карбонатной жёсткостью не более 0,7 мг-экв/кг, прошедшую обработку (химическое умягчение). Допускается использование бытового незамерзающего теплоносителя на основе нетоксичного пропиленгликоля, сертифицированного для жилых помещений. Запрещается использование антифризов на основе этиленгликоля и других жидкостей, не сертифицированных для бытовых систем отопления. Эксплуатация котлов без докотловой или внутрикотловой обработки воды запрещается. При заполнении системы отопления через водопровод необходимо использовать редуктор давления, снижающий давление до 1 кгс/см².
Блок ТЭН (опционально). Для резервного электрообогрева в штуцер обратки устанавливается блок ТЭН мощностью 3 кВт (220 В). Подключение к электросети должно выполняться лицензированной организацией в соответствии с ПУЭ. Не допускается эксплуатация блока электронагревателей со снятой или повреждённой крышкой. При использовании ТЭНа для поддержания температуры в межсезонье котел не требует постоянного присутствия, но должен быть заполнен теплоносителем.
Система отопления. Котёл работает в системах с естественной (самоточной) или принудительной циркуляцией. Для обвязки с циркуляционным насосом рекомендуется использовать трубы сечением не менее Ду 32 мм, насос устанавливается на параллельной линии для возможности работы при отключении электроэнергии за счёт естественной циркуляции. В открытых системах в верхней точке устанавливается расширительный бак открытого типа. Система должна быть спроектирована с уклонами, обеспечивающими полный слив воды и удаление воздуха. Предохранительное устройство (клапан или гидрозатвор) размещается на выходном коллекторе котла без промежуточных кранов.
Обслуживание и чистка. Очистку колосниковой решётки рекомендуется производить не реже 1 раза в сутки. По мере необходимости следует очищать от золы и сажи все поверхности топки с помощью шуровки или скребка. Дымоход очищается от сажи не реже двух раз за отопительный сезон. Регулярно проверять уровень теплоносителя в открытом расширительном баке (не ниже 1/3 высоты) и доливать воду.
Предотвращение конденсатообразования. При первом розжиге котла из-под зольного ящика может течь вода (обычно чёрного цвета). Это конденсат, образующийся на холодных стенках непрогретого котла и дымовой трубы. Явление прекращается после прогрева системы (может потребоваться несколько дней). Для полного прекращения образования конденсата рекомендуется продолжать топку, не допуская длительной работы в режиме низких температур обратной воды.
Защита от замерзания. При прекращении топки котла в зимнее время на срок более суток (при отсутствии блока ТЭН) необходимо полностью освободить систему отопления и котёл от воды во избежание замерзания. Если используется антифриз на основе пропиленгликоля, система может не сливаться, но требуется проверка состояния теплоносителя.
Гарантийные обязательства. Гарантийный срок службы котла составляет 36 месяцев (3 года) со дня продажи. Полный срок службы – 10 лет. Критерий предельного состояния – прогар поверхности нагрева. Гарантия не распространяется на варочную плиту другого производителя и на блок ТЭН. Претензии не принимаются при небрежном обращении или несоблюдении правил эксплуатации. При отсутствии даты продажи и штампа торговой организации гарантийный срок исчисляется с даты выпуска. Условием вступления гарантии в силу является наличие заполненных сведений о продаже, соблюдение условий транспортирования, монтажа и эксплуатации, а также установка предохранительных устройств.
Комплект поставки (базовая комплектация). В комплект входят: паспорт и руководство по эксплуатации, корпус котла в сборе, топочная дверца, зольный ящик, колосник, стальная варочная плита с кружком, поворотный шибер, ножки-подставки (4 шт.), термометры (по схеме обвязки – не входят в комплект, но указаны в руководстве). Блок ТЭН, предохранительный клапан, расширительный бак, циркуляционный насос, трубы, краны приобретаются отдельно.
