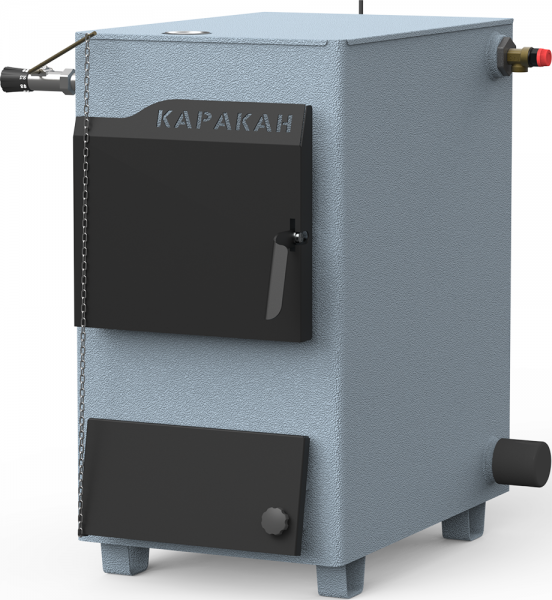

Твердотопливный стальной водогрейный напольный котёл СТЭН Каракан 20ТЭГ 3, это энергонезависимое (при работе на твёрдом топливе) отопительное оборудование с возможностью подключения электрического ТЭНа в качестве резервного источника тепла, а также с возможностью установки газовой горелки для работы на природном газе. Корпус цельносварной, с двойными стенками из листовой стали толщиной 3 мм, образующими водяную рубашку и топочную камеру. Предназначен для систем водяного отопления с естественной или принудительной циркуляцией в зданиях различного назначения. Основное топливо – антрацит, каменный и бурый уголь, дрова, древесные брикеты, торф; электричество и газ используются как резервное топливо. Котёл соответствует ТУ 27.52.12-002-55468227-2018 и ТУ 4858-005-55468227-2011, имеет декларацию о соответствии ЕАЭС и сертификат соответствия на газовое исполнение. В обозначении модели отсутствует буква «В», поэтому котёл не оснащён вторым водяным контуром для ГВС.
Тепловая мощность. Номинальная теплопроизводительность при работе на угле составляет 20 кВт, что достаточно для обогрева помещений площадью до 200 м² при высоте потолков до 2,7 м. При использовании других видов топлива мощность может отличаться.
Коэффициент полезного действия (КПД). КПД котла при работе на угле (антраците) составляет не менее 75%, при сжигании природного газа – не менее 82%.
Рабочее давление и температура. Максимальное рабочее давление в гидравлическом контуре котла – 3 атм (0,3 МПа). Максимальная температура теплоносителя на выходе из котла – не более 95 °С. Минимальная температура обратной воды для предотвращения конденсатообразования – не ниже 45 °С. В системе отопления обязательно устанавливается предохранительный клапан с порогом срабатывания 3 атм (входит в дополнительную комплектацию).
Объёмы и размеры котла. Объём воды в котле (водяная рубашка) составляет 90 литров. Рекомендуемый объём системы отопления – 280 литров. Размеры топки (Ш×В×Г) – 305×270×570 мм, объём топки – 47 л. Колосниковая решётка чугунная, размером 300×300 мм, с живым сечением около 30%.
Виды топлива. Основное топливо – антрацит, каменный и бурый уголь, дрова, древесные брикеты, торф. Резервное топливо – электричество (при установке блока ТЭНБ) и природный газ (при установке газовой горелки). Влажность дров должна быть минимальной для эффективного горения. Для растопки запрещается использовать горючие или взрывчатые жидкости.
Варочная плита. Котёл не оснащён варочной плитой (в обозначении отсутствует буква «П»).
Электрическая часть (опционально). Котёл имеет возможность работы на электричестве как на резервном топливе. Для этого в один из двух патрубков с резьбой G 1½" на боковой стенке устанавливается блок ТЭНБ мощностью от 3 до 9 кВт (модели: ТЭНБ-3-G1½", ТЭНБ-4.5-G1½", ТЭНБ-6-G1½", ТЭНБ-7.5-G1½", ТЭНБ-9-G1½"). Максимальная длина ТЭН до фланца – 430 мм. Для управления ТЭНБ используется пульт ПУЭ-5, ПУЭ-6.02 или ПУЭ-10.03 (поставляются отдельно). При установке ТЭНа котёл становится энергозависимым. Корпус котла должен быть заземлён (место крепления на ножке).

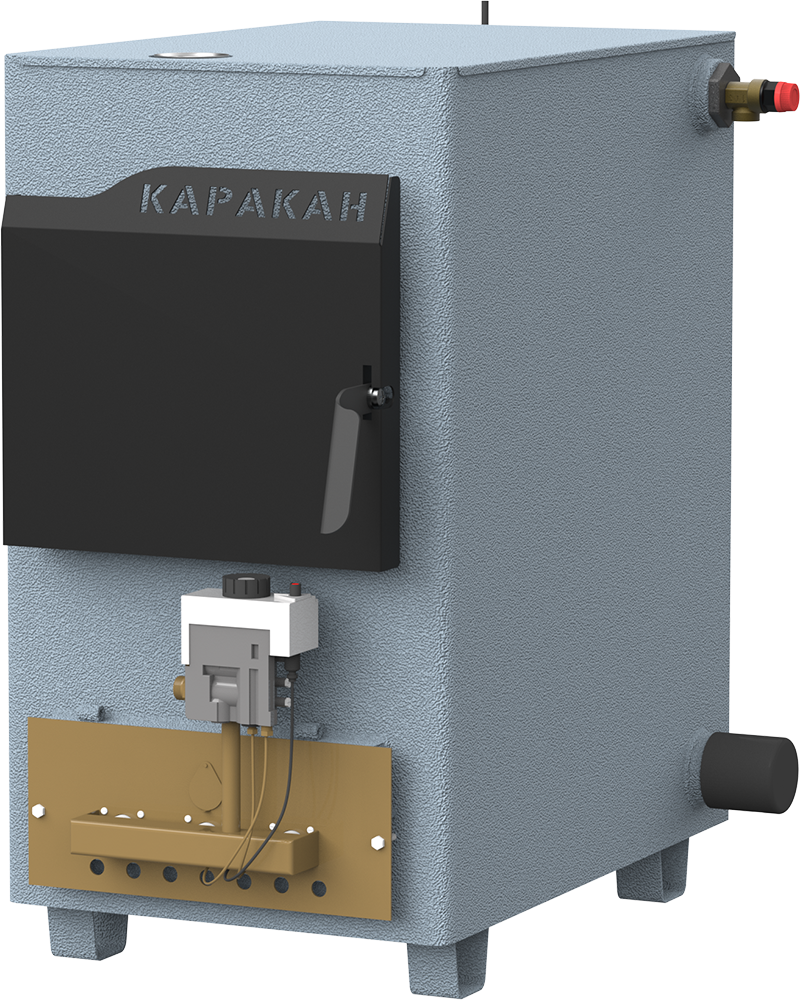

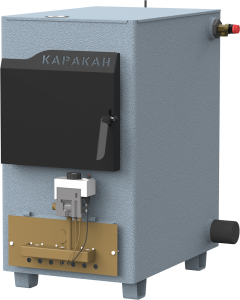

Газовая часть (опционально). Котёл может работать на природном газе при установке газогорелочного устройства. Рекомендуемая газовая горелка – УГ-24 (комплект). В нижней части котла (под зольной дверцей) имеются точки крепления (гайки М6) для монтажа горелки. Термобаллон горелки устанавливается в резьбовое отверстие G ¾" через переходную гильзу, входящую в комплект горелки. КПД при сжигании газа – не менее 82%. Запрещается одновременное использование газа и электричества в качестве топлива.
Система автоматики и регулирования (при работе на твёрдом топливе). Котёл является энергонезависимым и может оснащаться механическим регулятором тяги (поставляется отдельно). Регулятор устанавливается в резьбовое отверстие G ¾" на корпусе, его цепь крепится к дверце зольника. Для ручной регулировки подачи воздуха имеется винт ручной регулировки. Также на котле устанавливается биметаллический термометр (входит в комплект).
Контроль температуры. Биметаллический термометр (в комплекте) устанавливается в гильзу на корпусе и позволяет визуально контролировать температуру теплоносителя.
Конструкция топочного пространства. Корпус цельносварной, с двойными стенками из 3-мм листовой стали, образующими водяную рубашку и топочную камеру. В нижней части топки размещён чугунный колосник с живым сечением около 30%; в верхней части – водоохлаждаемый козырёк. Под колосником находится зольная камера с выдвижным зольным ящиком.
Дверцы котла. Котёл оснащён загрузочной дверцей и зольной дверцей. Зольная дверца имеет регулировку подачи воздуха и место крепления цепи регулятора тяги. Дверцы имеют уплотнители, обеспечивающие герметичность.
Зольный ящик. Выдвижной зольный ящик расположен под колосником в зольной камере, служит для сбора и удаления золы. Регулярное удаление золы производится вручную по мере накопления.
Присоединительные размеры. Патрубки для подключения к системе отопления (подача и обратка) – резьба G 1½". На боковых стенках расположены два одинаковых патрубка G 1½": один для подключения обратной магистрали, второй – для установки ТЭНБ. На боковых панелях также есть патрубки G 1½" для подключения подающей магистрали. В один из них через футорку G 1½"–G ½" устанавливается предохранительный клапан. Отверстие для регулятора тяги – G ¾". Неиспользуемые отверстия перекрываются заглушками (заглушка G ¾" входит в комплект, заглушка G 1½" – в дополнительную комплектацию).

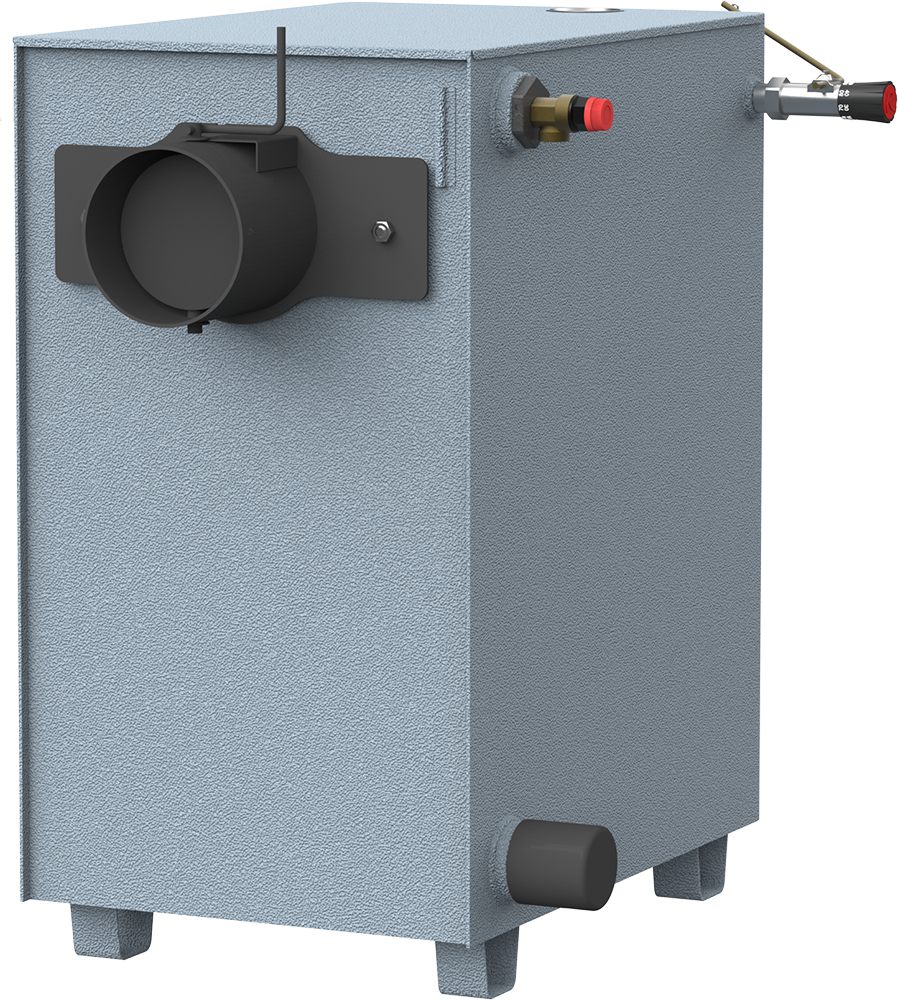

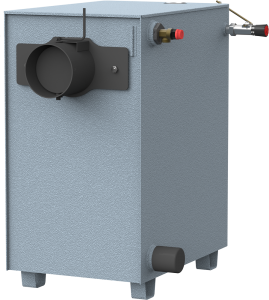

Дымоход. В базовой комплектации котёл оснащён съёмным горизонтальным дымоходом круглого сечения КГ 2 с шибером, диаметр присоединяемого дымохода – 150 мм. Дымоход подключается к задней стенке котла. Конструкция позволяет использовать другие съёмные дымоходы (доп. комплектация): горизонтальный прямоугольный ПГ 2 (для подключения к кирпичной трубе) и вертикальный круглый КВ 2 (для подключения к круглой вертикальной стальной трубе). Площадь сечения кирпичного дымохода должна быть не менее 325 см². Высота дымохода от уровня колосников – не менее 6 м. Требуемое разрежение в дымоходе – 10…25 Па. Для герметизации стыков используется термостойкий шнур.
Установка и требования к помещению. Монтаж котла, системы отопления, газовой горелки и подключение к электросети должны производиться лицами, имеющими соответствующую квалификацию и допуск. Котёл устанавливается на несгораемое основание. Помещение должно быть оборудовано дымоходом и вентиляцией. Запрещается устанавливать котёл на сгораемые основания.
Требования к теплоносителю. В качестве теплоносителя рекомендуется использовать чистую воду. Допускается использование сертифицированных антифризов (с учётом снижения срока гарантии на корпус до 3 лет). Применение жёсткой воды, а также антифризов, не предназначенных для систем отопления, ведёт к образованию накипи и коррозии и не покрывается гарантией.
Блок ТЭН (опционально). Для резервного электрообогрева в патрубок G 1½" устанавливается блок ТЭНБ мощностью от 3 до 9 кВт. Подключение к электросети должно выполняться квалифицированным персоналом с обязательным заземлением.
Газовая горелка (опционально). Для работы на природном газе устанавливается горелка УГ-24 (комплект). Монтаж и настройка горелки должны выполняться специалистами газовой службы. При работе на газе котел подключается к системе дымоудаления с соблюдением норм для газового оборудования.
Система отопления. Котёл работает в системах с естественной или принудительной циркуляцией. В системе отопления обязательно наличие предохранительного клапана на 3 атм (0,3 МПа), установленного через футорку. Для предотвращения конденсатообразования и коррозии необходимо поддерживать температуру обратной воды не ниже 45 °С (рекомендуется установка байпаса или трёхходового клапана). Расширительный бак – открытого или мембранного типа – подбирается исходя из объёма системы.
Обслуживание и чистка. Регулярно необходимо очищать колосниковую решётку и зольный ящик от золы. Дымоход следует очищать от сажи не реже двух раз за отопительный сезон. Периодически проверять герметичность дверц и уплотнителей. При работе на сыром топливе возможно образование конденсата и смолы. При работе на газе необходимо проводить ежегодное техническое обслуживание горелки.
Предотвращение конденсатообразования. При температуре обратной воды ниже 45 °С на внутренних стенках котла и в дымоходе образуется конденсат, вызывающий коррозию. Рекомендуется поддерживать температуру обратки не ниже 45 °С, особенно в пусковой период. Наличие контура поддержания температуры обратной воды является условием для гарантии 5 лет на корпус.
Защита от замерзания. При остановке котла на длительное время в зимний период необходимо слить воду из котла и системы отопления, если используется вода, либо использовать антифриз, предназначенный для систем отопления (с учётом гарантийных ограничений). При работе на газе и электричестве можно поддерживать минимальную положительную температуру.
Гарантийные обязательства. Гарантийный срок на корпус котла составляет 5 лет при условии наличия в гидравлической схеме обвязки контура (устройств) поддержания температуры обратной воды не ниже 45 °С и использовании воды в качестве теплоносителя. При отсутствии поддерживающего контура или использовании антифризов гарантия на корпус – 3 года. Полный срок службы котла – не менее 15 лет. Гарантия не распространяется на расходные материалы (чугунные колосники, уплотнительные шнуры, ручки, болты, гайки и проч.). На покупные части (ТЭН, термометр, регулятор тяги, газовая горелка) гарантия определяется их изготовителем (при отсутствии паспорта – 12 месяцев). Гарантия аннулируется при нарушении правил монтажа, эксплуатации, использовании некачественного теплоносителя, отсутствии предохранительного клапана, самовольном изменении конструкции и других нарушениях, перечисленных в паспорте.
Комплект поставки (базовая комплектация). В комплект входят: паспорт котла, руководство по эксплуатации, корпус котла, декоративная панель, загрузочная дверца, зольная дверца, зольный ящик, биметаллический термометр, винт ручной регулировки подачи воздуха, съёмный дымоход КГ 2 (комплект), кочерга, заглушка G ¾", колосник 300×300 мм, комплект крепежа для дымохода (болты, шайбы, гайки). ТЭНБ, пульт ПУЭ, регулятор тяги, предохранительный клапан с футоркой, заглушка G 1½", съёмные дымоходы ПГ 2 и КВ 2, газовая горелка УГ-24, печной совок приобретаются отдельно (дополнительная комплектация).
