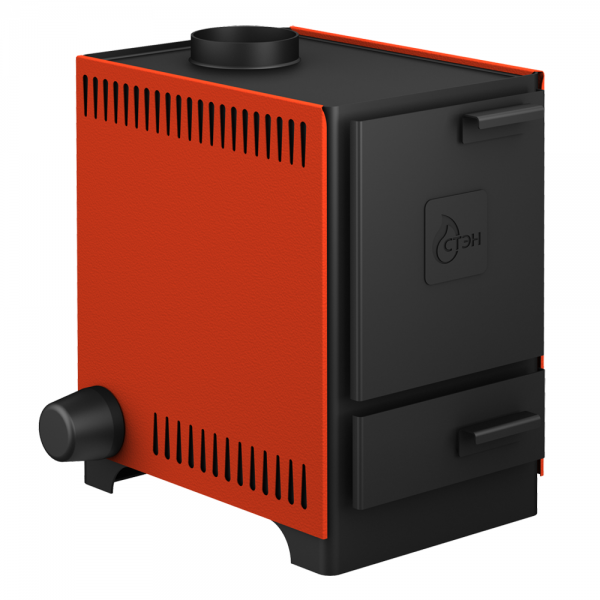

Твердотопливный стальной водогрейный напольный котёл СТЭН mini 7, это энергонезависимое (при работе на твёрдом топливе) отопительное оборудование с возможностью подключения электрического ТЭНа в качестве резервного источника тепла. Котёл имеет цельносварной корпус с двойными стенками из листовой стали толщиной 3 мм, образующими водяную рубашку, которая охватывает топку сверху, снизу, сзади и по бокам, включая подколосниковое пространство, что усиливает циркуляцию и повышает КПД. Предназначен для систем водяного отопления с естественной или принудительной циркуляцией в зданиях и сооружениях различного назначения. Основное топливо – каменный и бурый уголь, дрова, древесные брикеты, торф; электричество используется как резервное топливо. Котёл работает в системе отопления с давлением 1 атм (0,1 МПа). Конструкция защищена патентами РФ №2528240, №102765, №108572, №140246.
Тепловая мощность. Номинальная теплопроизводительность при работе на угле составляет 7 кВт, что достаточно для обогрева помещений площадью до 70 м² при высоте потолков до 2,7 м. При использовании других видов топлива мощность может отличаться. Примерный расчёт: на каждые 10 м² помещения требуется 1 кВт мощности.
Коэффициент полезного действия (КПД). КПД котла при работе на угле (антраците) составляет не менее 75%.
Рабочее давление и температура. Максимальное рабочее давление в гидравлическом контуре котла – 1 атм (0,1 МПа). Максимальная температура теплоносителя на выходе из котла – не более 90 °С. В системе отопления обязательно устанавливается предохранительный клапан с порогом срабатывания 1,5 атм (0,15 МПа) – входит в дополнительную комплектацию.
Объёмы и размеры котла. Объём воды в котле (водяная рубашка) составляет 21 литр. Рекомендуемый объём системы отопления – 100 литров. Размеры топки (Ш×В×Г) – 244×210×430 мм, объём топки – 22 л. Колосниковая решётка – одна. Монтажные размеры: от пола до оси патрубка подачи – 470 мм, от пола до оси патрубка обратки – 85 мм, от задней стенки до оси патрубка обратки – 55 мм.
Виды топлива. Основное топливо – каменный и бурый уголь, дрова, древесные брикеты, торф. Резервное топливо – электричество (при установке блока ТЭНБ). Влажность дров должна быть минимальной для эффективного горения. Для растопки запрещается использовать горючие или взрывчатые жидкости.
Варочная плита. Котёл не оснащён варочной плитой.
Электрическая часть (опционально). Котёл имеет возможность работы на электричестве как на резервном топливе для поддержания положительной температуры теплоносителя. Для этого в один из двух патрубков с резьбой G 1¼" на боковой стенке устанавливается блок ТЭНБ мощностью 3, 4 или 5 кВт (модели: ТЭНБ-3-6П1/4" Ч[2×220В], ТЭНБ-4-6П1/4" Ч[2×220В], ТЭНБ-5-6П1/4" Ч[2×220В]). Максимальная длина ТЭН до фланца – 290 мм. Для управления ТЭНБ используется пульт ПУЭ-5 или ПУЭ-6.02 (поставляются отдельно). Возможна установка блока ТЭН с регулятором (ТЭНБР), который не требует пульта. При установке ТЭНа котёл становится энергозависимым. Корпус котла должен быть заземлён (место крепления на ножке).
Система автоматики и регулирования (при работе на твёрдом топливе). Котёл является энергонезависимым. Ручная регулировка подачи воздуха осуществляется через зольную дверцу. В верхней части топки установлен отсекатель пламени. Для контроля температуры на подающую трубу устанавливается накладной термометр (входит в комплект). Регулятор тяги в базовой комплектации не предусмотрен.
Контроль температуры. Накладной термометр (в комплекте) устанавливается на подающую трубу и позволяет визуально контролировать температуру теплоносителя.
Конструкция топочного пространства. Корпус цельносварной, с двойными стенками из 3-мм листовой стали, образующими водяную рубашку, охватывающую топку со всех сторон, включая дно (проход под зольной камерой). В верхней части топки находится отсекатель пламени, в нижней – колосниковая решётка. Под колосником – зольная камера с выдвижным зольным ящиком.
Дверцы котла. Котёл оснащён загрузочной дверцей. Зольный ящик выдвижной, отдельной дверцы может не быть (в описании указан зольный ящик, но не отдельная дверца). Дверцы имеют уплотнители, обеспечивающие герметичность.
Зольный ящик. Выдвижной зольный ящик расположен под колосниковой решёткой, служит для сбора и удаления золы. Регулярное удаление золы производится вручную по мере накопления.
Присоединительные размеры. Патрубки для подключения к системе отопления (подача и обратка) – резьба G 1¼". На боковых стенках находятся два одинаковых патрубка G 1¼": один для подключения обратной магистрали, второй – для установки ТЭНБ. Подающая магистраль подключается к патрубку на задней стенке котла (резьба G 1¼"). Отверстие для предохранительного клапана – G ½". Неиспользуемые отверстия перекрываются заглушками (заглушка G 1¼" – в дополнительной комплектации).

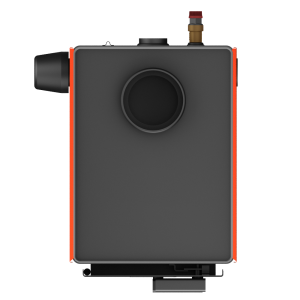

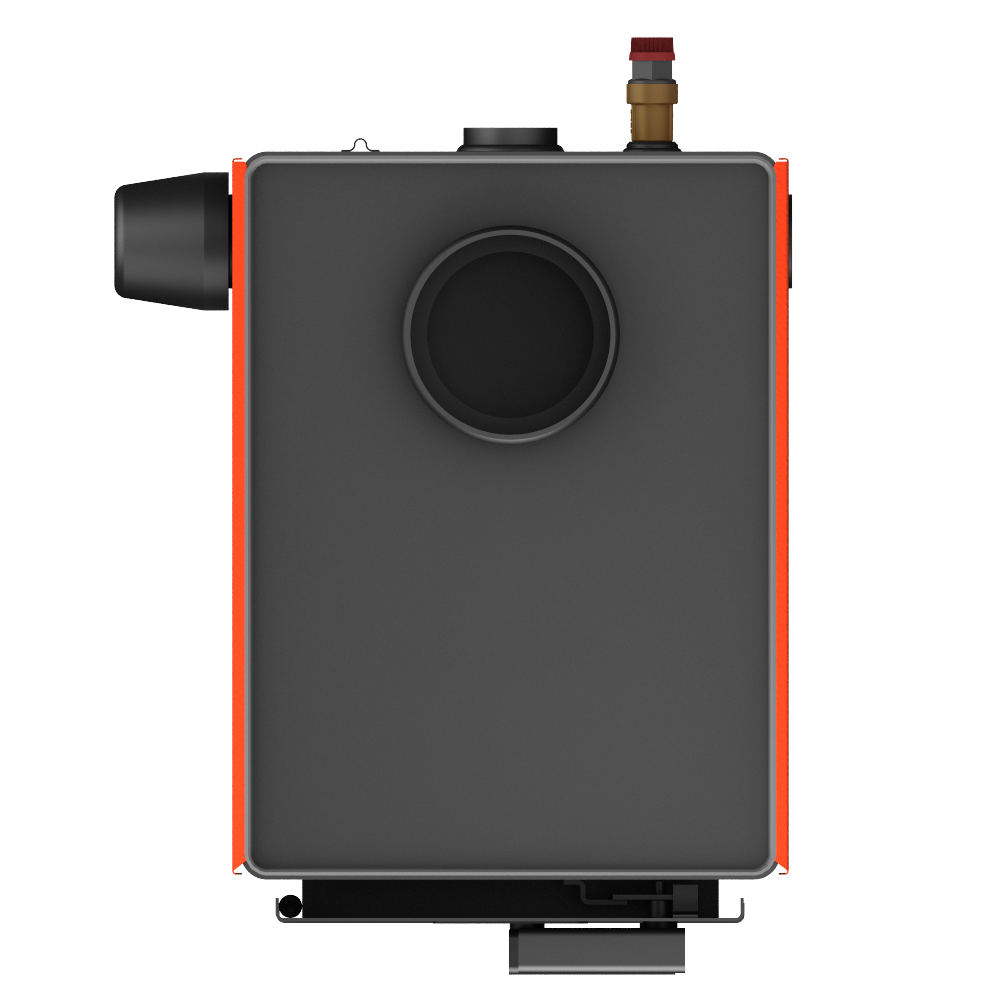

Диаметр дымохода. Дымоход котла – круглый, вертикальный, расположен на верхней панели, диаметр присоединяемого дымохода – 115 мм. Для подключения к кирпичной дымовой трубе требуется переходник КВ-ПГ 1 (дополнительная комплектация). Площадь сечения кирпичного дымохода должна быть не менее 325 см². Высота дымохода от уровня колосников – не менее 5 м. Требуемое разрежение в дымоходе – 8…20 Па. Для герметизации стыка используется термостойкий шнур (короткий в комплекте).
Установка и требования к помещению. Монтаж котла и системы отопления должны производиться лицами, имеющими соответствующую квалификацию и допуск. Котёл устанавливается на несгораемое основание. Помещение должно быть оборудовано дымоходом и вентиляцией. Запрещается устанавливать котёл на сгораемые основания.
Требования к теплоносителю. В качестве теплоносителя рекомендуется использовать чистую воду. Допускается использование сертифицированных антифризов, предназначенных для систем отопления. Применение жёсткой воды, а также антифризов, не предназначенных для систем отопления, ведёт к образованию накипи и коррозии и не покрывается гарантией.
Блок ТЭН (опционально). Для резервного электрообогрева в патрубок G 1¼" устанавливается блок ТЭНБ или ТЭНБР мощностью 3–5 кВт. Подключение к электросети должно выполняться квалифицированным персоналом с обязательным заземлением. Напряжение сети – 220±10% В, частота 50 Гц. В отсутствие ТЭНБ свободное отверстие перекрывается заглушкой G 1¼".
Система отопления. Котёл работает в системах с естественной или принудительной циркуляцией, рассчитан на давление не более 1 атм. В системе отопления обязательно наличие предохранительного клапана на 1,5 атм (0,15 МПа), установленного в соответствующее отверстие на задней стенке котла. Расширительный бак – открытого или мембранного типа – подбирается исходя из объёма системы. Рекомендуемый объём системы – 100 литров.
Обслуживание и чистка. Регулярно необходимо очищать колосниковую решётку и зольный ящик от золы. Дымоход следует очищать от сажи не реже двух раз за отопительный сезон. Периодически проверять герметичность дверц и уплотнителей. При работе на сыром топливе возможно образование конденсата и смолы.
Предотвращение конденсатообразования. При низкой температуре обратной воды на внутренних стенках котла и в дымоходе образуется конденсат, вызывающий коррозию. Рекомендуется обеспечивать достаточную циркуляцию и постепенный прогрев системы.
Защита от замерзания. При остановке котла на длительное время в зимний период необходимо слить воду из котла и системы отопления, если используется вода, либо использовать антифриз, предназначенный для систем отопления.
Гарантийные обязательства. Гарантийный срок на корпус котла составляет 3 года. Гарантия не распространяется на расходные материалы (колосники, уплотнительные шнуры, ручки, болты, гайки и проч.). На покупные части (ТЭН, термометр) гарантия определяется их изготовителем (при отсутствии паспорта – 12 месяцев). Гарантия аннулируется при нарушении правил монтажа, эксплуатации, использовании некачественного теплоносителя, отсутствии предохранительного клапана, самовольном изменении конструкции и других нарушениях, перечисленных в паспорте.
Комплект поставки. В комплект входят: паспорт котла, руководство по эксплуатации, корпус котла, загрузочная дверца, зольный ящик, две декоративные панели, короткий термостойкий шнур для стального дымохода, накладной термометр, колосник, кочерга, отсекатель пламени. ТЭНБ, пульт ПУЭ, предохранительный клапан, заглушка G 1¼", переходник для кирпичного дымохода КВ-ПГ 1, печной совок приобретаются отдельно (дополнительная комплектация).
