Описание:

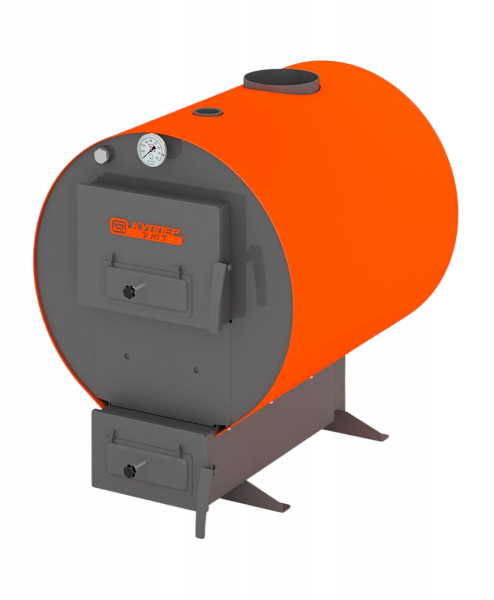

Твердотопливный напольный котел Теплодар Куппер УЮТ-20 это высокоэффективное отопительное оборудование с водяной рубашкой, предназначенное для отопления жилых и коммунально-бытовых помещений площадью до 200 м². Модель сочетает надежную стальную конструкцию цилиндрической формы, развитую систему теплообмена, удобство загрузки топлива и возможность автоматизации с помощью регулятора тяги или гидравлического разделителя, что делает её практичным решением для средних домов и коттеджей.

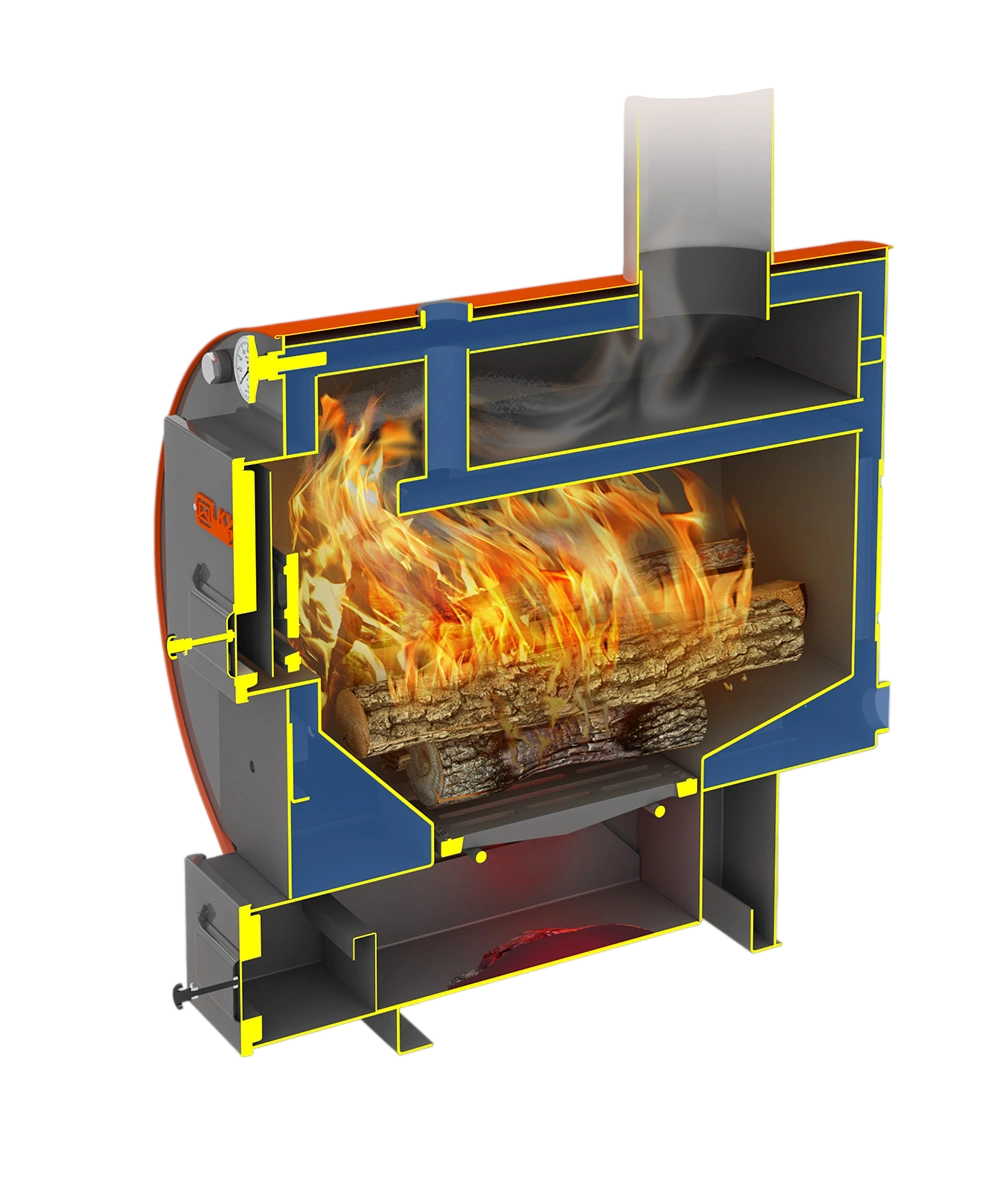

Конструкция и принцип действия. Котел выполнен в виде цилиндрического корпуса топки, охваченного водяной рубашкой. Внутри топки установлен водонаполненный пламяотбойник, который увеличивает поверхность теплосъема и способствует более полному сгоранию топочных газов. Такая конструкция обеспечивает эффективную передачу тепла от сжигаемого топлива к теплоносителю.
Тепловая мощность. Номинальная теплопроизводительность составляет 20 кВт, что достаточно для обогрева помещений площадью до 200 м² при высоте потолков до 2,7 м и средних теплопотерях здания. Котел может работать как в режиме номинальной мощности, так и в режиме длительного горения с пониженной теплопроизводительностью.
Рабочее давление и температура. Максимальное рабочее давление в системе отопления – 0,3 МПа (3 кгс/см²). Максимальная температура теплоносителя на выходе – 95 °С. Рекомендуемая температура обратной воды после выхода котла на режим составляет 60–80 °С для предотвращения конденсатообразования и отложения сажи.
Объемы котла. Объем водяной рубашки (теплообменника) составляет 44 литра, что обеспечивает достаточную тепловую инерцию. Объем топки – 80 литров, что позволяет загружать поленья длиной до 400–600 мм и обеспечивает продолжительную работу на одной закладке.
Ориентировочная масса загрузки топлива. При использовании дров (влажность не более 20%, диаметр 40–100 мм) одна загрузка составляет 15–25 кг, время горения – до 3 часов в зависимости от интенсивности. При использовании угля (зернистость не менее 40 мм) загрузка составляет 30–50 кг, время работы – до 6 часов.
Виды топлива. Котел предназначен для работы на твердых видах топлива: дровах, каменном угле, торфяных брикетах. Запрещается использовать уголь фракцией менее 40 мм. Для растопки применяются сухие дрова; уголь загружается после образования устойчивого слоя горящих углей.
Система регулирования горения. Управление интенсивностью горения осуществляется двумя способами: ручным регулированием заслонки первичного воздуха на зольной дверце с помощью винта, либо автоматически – с помощью регулятора тяги (приобретается отдельно), который подключается к штуцеру G3/4″ на передней стенке котла. Регулятор тяги механически управляет заслонкой первичного воздуха, поддерживая заданную температуру теплоносителя.
Заслонка первичного воздуха. Расположена на зольной дверце и регулирует подачу воздуха под колосник, управляя интенсивностью горения топлива. Вращением винта можно изменять положение заслонки от полностью закрытого до полностью открытого, что позволяет настраивать мощность котла в диапазоне от 30% до 100%.
Заслонка вторичного воздуха. Размещена в нижней части загрузочной дверцы и обеспечивает подачу подогретого воздуха в верхнюю часть топки для дожигания топочных газов. В режиме растопки вторичный воздух перекрыт, в режиме интенсивного горения – открыт, в режиме длительного горения приоткрыт на 2–5 мм для поддержания устойчивого горения.
Поворотный шибер. Устанавливается в патрубок дымосборника (диаметр 150 мм) и служит для дополнительного регулирования тяги. При чрезмерной тяге шибер прикрывается, что позволяет снизить интенсивность горения и уменьшить расход топлива.
Контроль температуры. На передней стенке котла смонтирован биметаллический термометр в штуцере G1/2″, позволяющий визуально контролировать температуру теплоносителя на подаче. Регулярное наблюдение за термометром необходимо для своевременной корректировки режима горения и предотвращения перегрева.
Конструкция топочного пространства. Внутри топочного канала за загрузочной дверцей установлена чугунная створка котла (ЗТ-3,2), защищающая от просыпания горящего топлива при открывании дверцы. Через пазы в створке можно осуществлять шуровку топлива без риска выпадения углей.
Дверцы котла. Котел оснащен двумя дверцами: загрузочной (верхней) и зольной (нижней). Обе дверцы имеют коробчатую конструкцию, заполненную базальтовым картоном, и по периметру уплотнены кремнеземным шнуром, обеспечивающим герметичное закрывание топки. Загрузочная дверца оснащена защитным экраном и заслонкой вторичного воздуха.
Зольный ящик. Расположен под чугунным колосником (размер 200×300 мм), имеет достаточный объем для сбора золы, образующейся в течение длительной работы котла. Регулярное удаление золы и шлака необходимо не реже одного раза в сутки при использовании угля.
Теплоизоляция и облицовка. Наружные поверхности водяной рубашки изолированы базальтовым картоном и закрыты декоративным кожухом с полимерным покрытием. Это снижает потери тепла в котельное помещение, обеспечивает безопасную температуру наружных поверхностей и улучшает внешний вид.

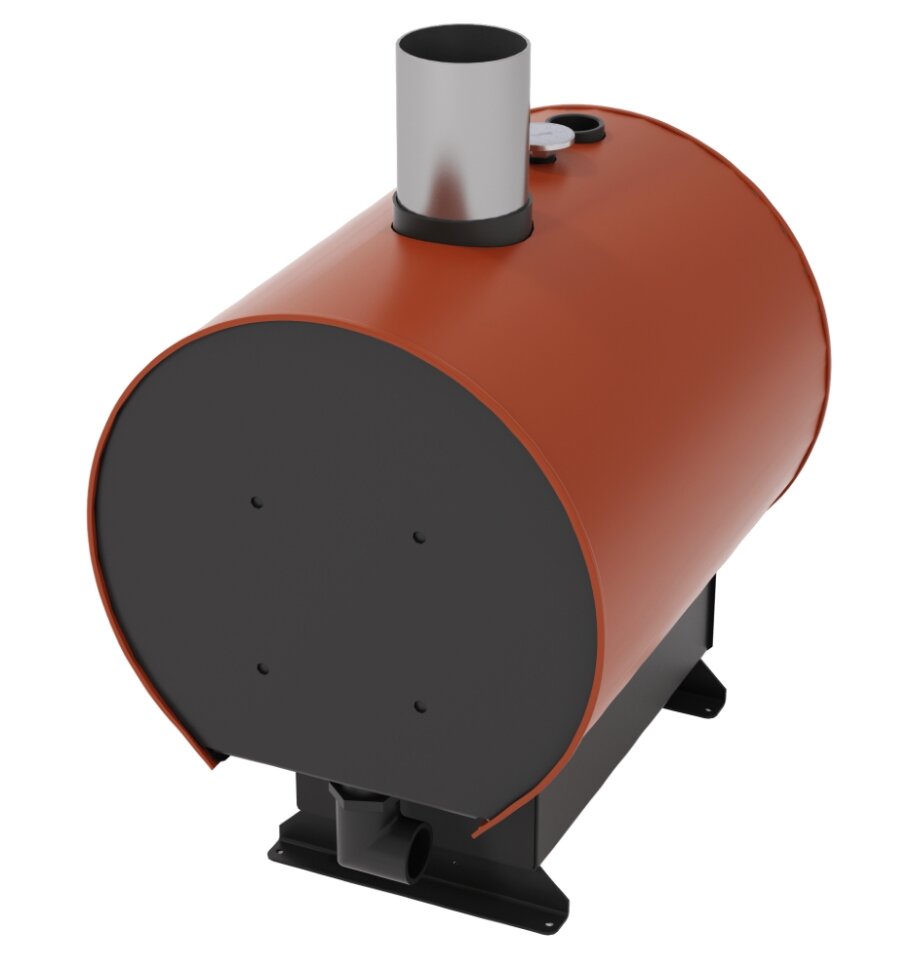

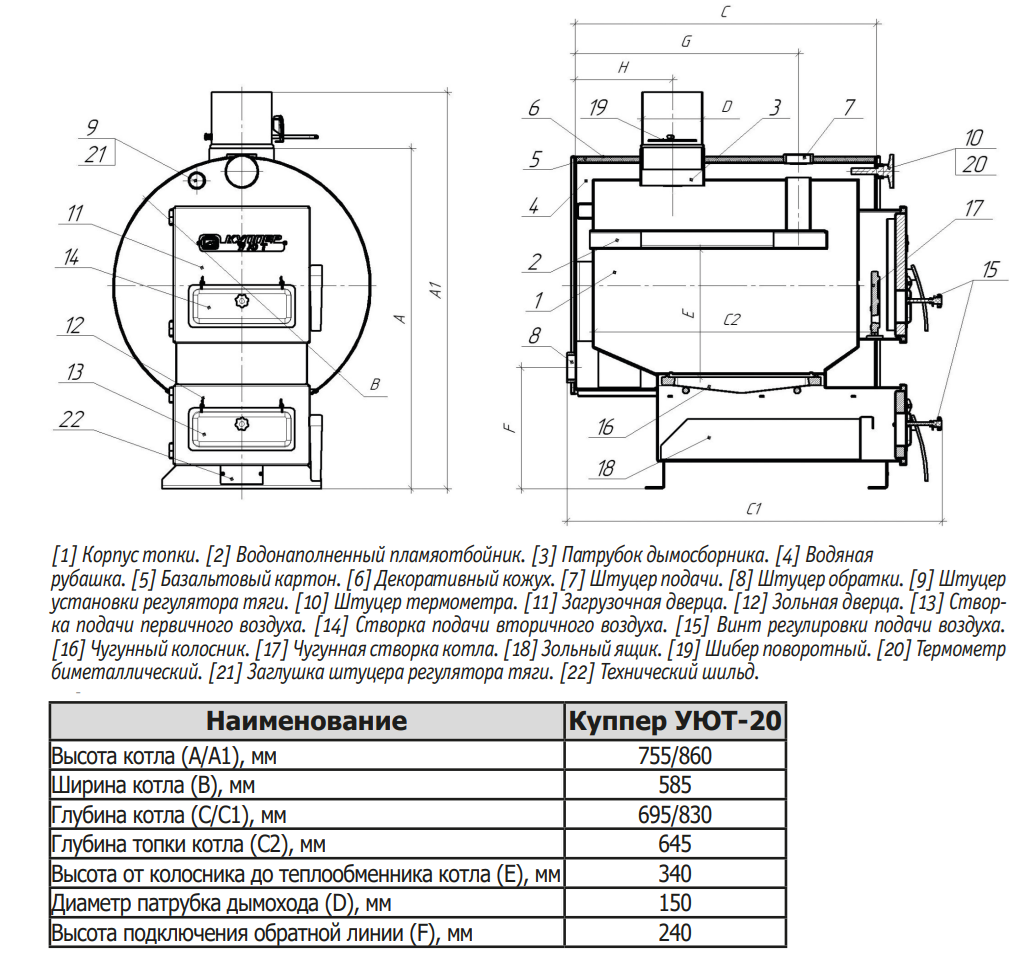

Присоединительные размеры. Штуцеры для подключения к системе отопления имеют внутреннюю трубную резьбу G1 ½″ (DN 40). Штуцер подачи расположен вверху, штуцер обратки – внизу на задней стенке котла. Подключение может выполняться с любой стороны, диагональное присоединение не рекомендуется.
Диаметр дымохода. Для модели Куппер УЮТ-20 диаметр дымоходного патрубка составляет 150 мм. Рекомендуемая высота дымохода от колосниковой решетки – не менее 5 м. Дымоход должен быть отдельным, использование вентиляционных каналов запрещено. Рекомендуются двустенные модульные дымоходы типа «сэндвич» из нержавеющей стали толщиной не менее 0,8 мм (марки AISI 430/439/304).
Установка и требования к помещению. Монтаж котла должен выполняться специализированной организацией. Расстояние от фронта котла до противоположной стены – не менее 2 м, от боковой стены – не менее 1,5 м, от задней стены – не менее 1 м. Пол в котельной должен быть из несгораемых материалов, перед котлом устанавливается предтопочный лист. Объем котельной – не менее 15 м³ плюс 0,2 м³ на каждый киловатт мощности, высота потолка – не менее 2,5 м.
Требования к теплоносителю. Рекомендуется использовать питьевую воду по ГОСТ Р 51232-98 с карбонатной жесткостью не более 0,7 мг-экв/кг. Допускается применение сертифицированных антифризов на основе пропиленгликоля, предназначенных для бытовых систем отопления. Использование антифризов на основе этиленгликоля или несертифицированных жидкостей запрещено.
Регулятор тяги (опция). Установка регулятора тяги позволяет стабилизировать тягу в дымоходе, оптимизировать подачу воздуха, обеспечить равномерность горения и сократить расход топлива до 20%. Регулятор подключается к штуцеру G3/4″ на передней стенке, длина его погружной части не должна превышать 53 мм.
Емкостный гидравлический разделитель (ЕГР, опция). Для согласования котла с современными системами отопления (биметаллические радиаторы, полимерные или медные трубы малого сечения) рекомендуется устанавливать ЕГР. Гидроразделитель позволяет исключить перегрев котла, повысить КПД, продлить срок службы и уменьшить частоту загрузки топлива. Объем ЕГР рекомендуется из расчета 10 литров на 1 кВт мощности котла.
Система отопления. Котел работает как в системах с естественной циркуляцией (трубы сечением не менее D 40 мм с уклонами), так и с принудительной циркуляцией (насос на байпасе параллельно обратке с фильтром грубой очистки). Для закрытых систем обязательны группа безопасности (манометр, предохранительный клапан на 0,3 МПа, автоматический воздухоотводчик) и мембранный расширительный бак объемом не менее 1/10 от объема теплоносителя, но не менее 15 литров.
Поддержание температуры обратной линии. Для предотвращения конденсатообразования и продления срока службы котла необходимо обеспечить температуру обратной воды не ниже 60 °С. Для этого рекомендуется устанавливать трехходовой смесительный клапан или рециркуляционный насос (схемы подключения приведены в руководстве).
Обслуживание и чистка. Очистка топки и водонаполненного пламяотбойника от сажи проводится при нарастании отложений более 1–2 мм металлической щеткой и кочергой. Допускается очистка на горячем котле с использованием толстых рукавиц. Удаление шлака при использовании угля – не реже одного раза в сутки. Профилактический осмотр котла, дымохода и системы отопления – не реже одного раза в год перед началом отопительного сезона.
Предотвращение конденсатообразования и смолообразования. Эксплуатация котла с температурой теплоносителя ниже 60 °С и использованием влажного топлива приводит к образованию конденсата и смолы, что сокращает срок службы. Рекомендуется поддерживать температуру выше 60 °С и правильно подбирать котел по мощности.
Защита от замерзания. При отключении котла в зимнее время необходимо слить воду из системы отопления и котла, если используется вода. Допускается применение сертифицированных антифризов на основе пропиленгликоля.
Гарантийные обязательства. Гарантийный срок службы котла составляет 3 года со дня продажи при условии правильного монтажа и эксплуатации. Срок службы – не менее 10 лет. Чугунная створка котла и уплотнительные шнуры дверц являются расходными материалами, гарантия на них не распространяется. Гарантия на биметаллический термометр – 1 год. При отсутствии отметки о продаже гарантийный срок исчисляется с даты выпуска.
Комплект поставки. В комплект котла входят: котел, биметаллический термометр, чугунная створка котла ЗТ-3,2, ящик зольника, шуровка, кочерга, колосник 200×300, заглушка Ду 20 (G3/4″), дверца растопочная, дверца зольная, винт регулировки подачи воздуха (2 шт.), шибер поворотный 150 мм, руководство по эксплуатации, упаковка.
