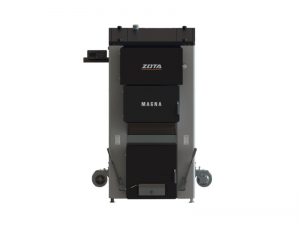

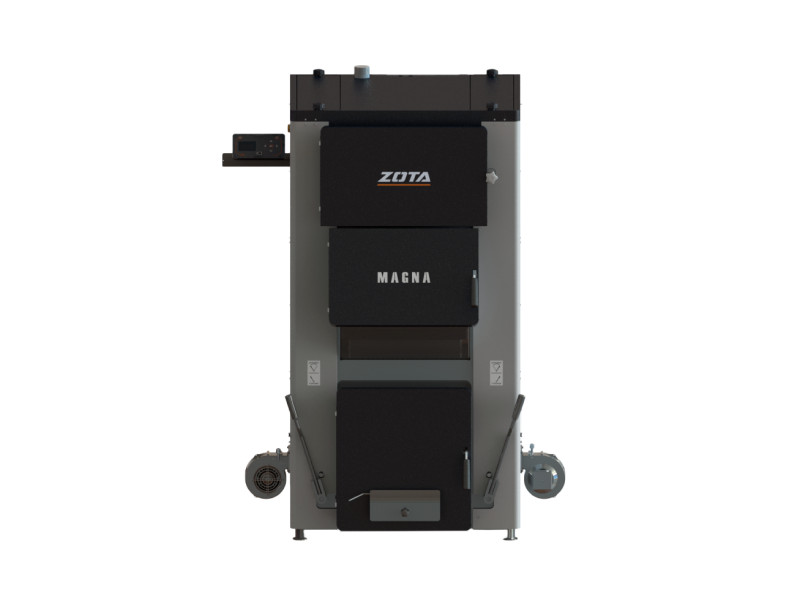

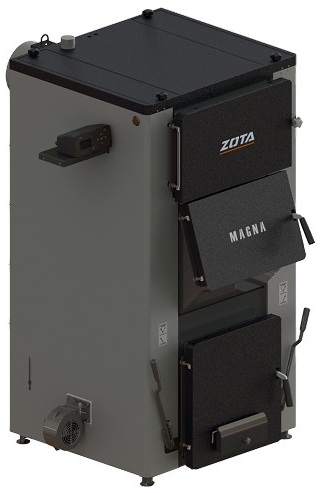

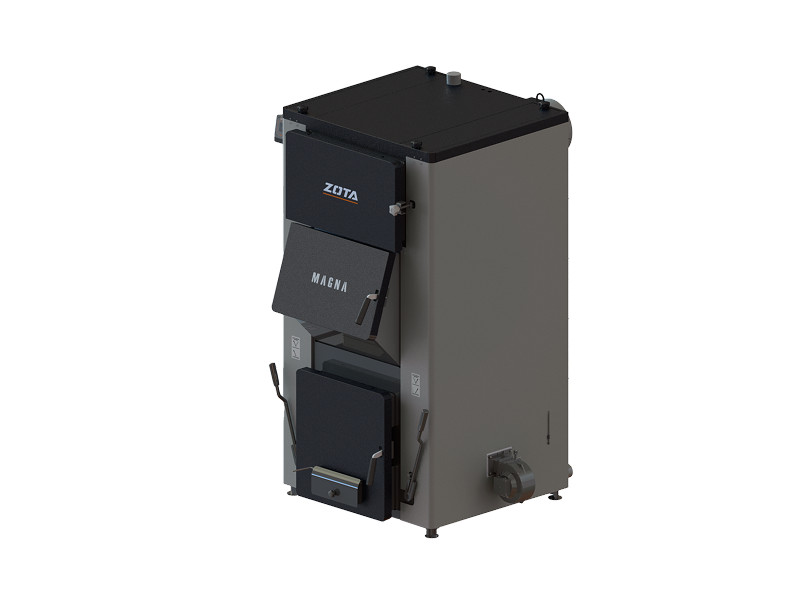

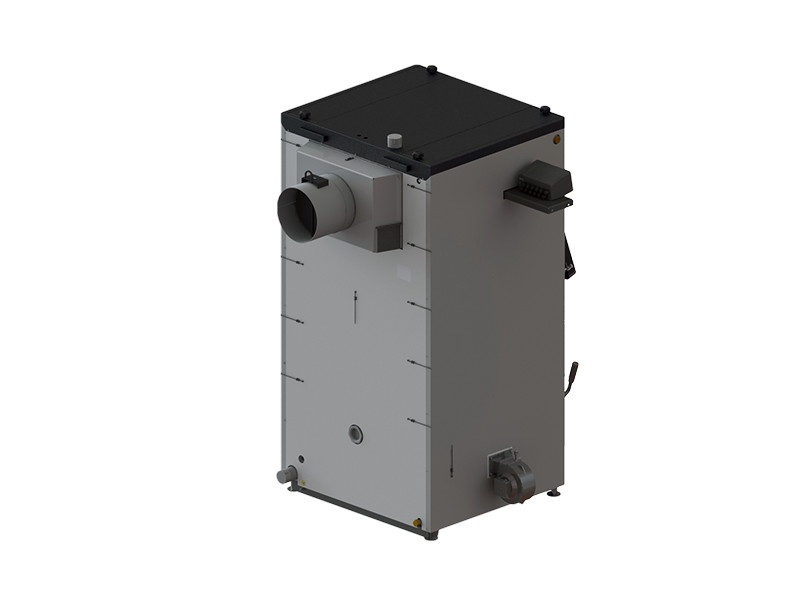

Твердотопливный стальной водогрейный напольный котёл ZOTA Magna 60, это энергозависимое (полуавтоматическое) отопительное оборудование с принудительной подачей воздуха (два вентилятора наддува WPA-120) и микропроцессорным пультом управления, позволяющим контролировать мощность и поддерживать заданную температуру теплоносителя. Котёл оснащён шуровочным механизмом (рычагом) для очистки колосников без открывания дверц, водоохлаждаемыми колосниками, шамотными вставками в топке, возможностью установки блока ТЭН (6–15 кВт), а также модуля GSM/GPRS для удалённого управления через SMS или мобильное приложение. Предназначен для теплоснабжения индивидуальных жилых домов и зданий коммунально-бытового назначения, оборудованных системами водяного отопления с принудительной циркуляцией. Основное топливо – каменный и бурый уголь, дрова, топливные брикеты; электричество используется как резервное топливо. Котёл соответствует ТУ 25.21.12-007-47843355-2018.
Тепловая мощность. Номинальная теплопроизводительность составляет 60 кВт, минимальная тепловая мощность – 18 кВт. Этого достаточно для обогрева помещений (ориентировочно до 600 м² при высоте потолков до 2,7 м, с учётом климатического коэффициента). При использовании антифриза мощность может снижаться.
Коэффициент полезного действия (КПД). КПД котла составляет не менее 83%.
Рабочее давление и температура. Максимальное рабочее давление в гидравлическом контуре котла – 0,3 МПа (3 бар). Максимальная температура теплоносителя на выходе – не более 90 °С. Для предотвращения конденсатообразования рекомендуется поддерживать температуру обратной воды не ниже 65 °С (с помощью рециркуляционной системы или смесительного устройства). В закрытой системе отопления обязательно устанавливается предохранительный клапан на давление не более 0,3 МПа на расстоянии не более 1 м от котла (до запорной арматуры), участок трубопровода до клапана не должен иметь поворотов.
Объёмы и размеры котла. Объём теплоносителя в котле (водяная рубашка) – 247 л. Объём камеры сгорания – 280 л. Объём зольного ящика – 35 л. Габаритные размеры (Ш×В×Г) – 1275×1775×1165 мм.
Виды топлива. Основное топливо – уголь бурый (фракция 20–50 мм), уголь длиннопламенный (фракция 20–50 мм), дрова, древесные брикеты. Рекомендуемая фракция угля – 20–50 мм, дров – длина до 500 мм. Влажность топлива должна быть минимальной (дрова сухие). Запрещается использовать горючие жидкости для растопки.
Ориентировочный расход топлива. При номинальной мощности (60 кВт): уголь бурый – 13,1 кг/ч, уголь длиннопламенный – 10,0 кг/ч, дрова – 21,3 кг/ч, древесные брикеты – 14,8 кг/ч.
Время работы на одной загрузке. При работе на буром угле: при номинальной мощности – до 12 часов, при минимальной мощности – до 34 часа. На дровах: при номинальной мощности – до 4 часов, при минимальной – до 11 часов. Время зависит от калорийности, влажности, фракции топлива.
Варочная поверхность. Котёл не оснащён варочной плитой.
Электрическая часть (опционально). Котёл имеет возможность работы на электричестве как на резервном топливе. Для этого вместо заглушки в нижней части корпуса устанавливается блок ТЭН мощностью от 6 до 15 кВт (поставляется отдельно). Блоки ТЭН до 9 кВт подключаются к однофазной сети 220 В, от 12 до 15 кВт – к трёхфазной сети 380 В через панель управления ПУ ЭВТ-И1 (поставляется отдельно). Датчик температуры панели управления устанавливается в гнездо на задней стенке котла. При установке ТЭНа котёл остаётся энергозависимым (требует подключения к электросети для работы вентиляторов и пульта). Корпус котла подлежит заземлению (болт заземления предусмотрен).
Система автоматики и регулирования (при работе на твёрдом топливе). Котёл управляется микропроцессорным пультом управления (на передней панели). Пульт управляет двумя вентиляторами наддува (WPA-120), насосами (отопления, рециркуляции, ГВС), трёхходовым клапаном, а также отслеживает температуру теплоносителя, дымовых газов, обратки и др. Мощность наддува регулируется автоматически в зависимости от заданной температуры теплоносителя. Имеется защита от перегрева (при 90°С включаются насосы, при 97°С отключаются вентиляторы). При отключении электроэнергии возможна работа в ручном режиме с помощью тягорегулятора FR124-3/4 A (поставляется отдельно). На котле установлены датчики температуры теплоносителя, дымовых газов, аварийный термоограничитель.
Пульт управления. Пульт имеет ЖК-дисплей, кнопки навигации, позволяет задавать температуру теплоносителя (60–90 °С), настраивать режимы работы насосов (отопление, приоритет ГВС, параллельные насосы, гидроразделитель), программировать термостат по дням недели, подключать модуль GSM/GPRS для удалённого управления через SMS или интернет. Пульт также управляет вытяжным вентилятором (опция) и имеет режим чистки котла.
Контроль температуры. Пульт отображает текущую температуру теплоносителя на подаче и обратке, температуру дымовых газов, а также (при подключении датчиков) температуру воздуха в помещении, на улице, в бойлере ГВС и др.
Конструкция топочного пространства. Корпус цельносварной, с водяной рубашкой, горизонтальным и вертикальным теплообменниками. Топка футерована шамотными вставками (14–16 шт. в комплекте) – неправильная установка приводит к прогоранию. Установлены подвижные регулируемые водоохлаждаемые колосники (12 шт.) и шуровочная решётка. Под колосниками – выдвижной зольный ящик. Предусмотрен рычажный шуровочный механизм (два рычага) для очистки колосников от золы без открывания дверц. После использования рычаги должны быть возвращены в положение «от котла». Запрещается проводить шуровку при блокировке колосников камнями или шлаком. В верхней части котла – две заглушки вертикального теплообменника с ручками для доступа к чистке. В задней части – люк прочистной коллектора.
Шуровочный механизм. Позволяет периодически встряхивать колосники для удаления золы и шлака. Рычаги шуровочного механизма находятся спереди котла. При работе котла рычаги должны быть в положении «от котла». Неправильное положение может привести к просыпанию топлива, поломке механизма или прогоранию колосников.
Дверцы котла. Котёл оснащён загрузочной дверцей (с регулировочной скобой и замком), прочистной дверцей горизонтального теплообменника, дверцей зольника (с регулировочной скобой и замком, а также заслонкой подачи воздуха для работы с тягорегулятором). Дверцы имеют уплотнители (расходный материал). При загрузке топлива необходимо избегать просыпания на рамку двери – это может привести к прогоранию покрытия. Розжиг производится через загрузочную дверцу. Для предотвращения хлопка при открытии загрузочной дверцы во время работы необходимо предварительно закрыть заслонку подачи воздуха и приоткрыть дверцу на 5–10 мм на 10–15 секунд.
Зольный ящик. Выдвижной зольный ящик объёмом 35 л. Служит для сбора золы. Регулировка подачи первичного воздуха осуществляется заслонкой на дверце зольника (при работе с тягорегулятором) либо автоматически через пульт. Рекомендуется очищать ящик ежедневно по мере наполнения, не допуская переполнения. Запрещается эксплуатировать котёл без установленного зольного ящика.
Присоединительные размеры. Патрубки для подключения к системе отопления (подача и обратка) – резьба G 2". Патрубки рециркуляции – G 1". Патрубок дымохода (опция) – диаметр 250 мм (в комплект не входит, поставляется отдельно). Сливной патрубок – G 1/2".
Диаметр дымохода. Рекомендуемый диаметр дымохода – 250 мм (или 300 мм). Минимальная высота дымохода – 9 м (при Ø250) или 8 м (при Ø300). Требуемое разрежение за котлом при номинальной мощности – 31–33 Па. Дымоход должен быть отдельным, выполнен из нержавеющей стали с утеплителем (сэндвич), горизонтальные участки не более 1 м. Обязательна установка шибера (задвижки) с фиксацией не менее 20% открытого сечения. При недостаточной тяге возможно использование вытяжного вентилятора (опция).
Установка и требования к помещению. Монтаж котла должен выполняться специализированной организацией. Требования к котельной: отдельное помещение, высота потолков не менее 2,2 м (допускается 1,8 м при принудительной вентиляции), температура от +5 до +40 °С, влажность до 80%. Объём котельной: для теплопроизводительности 60 кВт – в 5 раз больше базового (базовый объём 15 м³ при 30 кВт), т.е. не менее 75 м³. Приточная вентиляция должна обеспечивать расход воздуха не менее 99 м³/ч (при номинальной мощности) с запасом 10%. Расстояние от фронта котла до противоположной стены – не менее 1000 мм, сзади – не менее 500 мм, с боков – не менее 500 мм. При установке на сгораемые конструкции под котёл и перед ним укладывается лист асбестового или базальтового картона (10 мм) и стальной лист (1 мм). Пол из горючих материалов под котлом и перед топочной дверцей должен быть защищён от возгорания. Дверь в котельную должна открываться наружу.
Требования к теплоносителю. Рекомендуется использовать чистую воду с общей жёсткостью не более 2 мг·экв/дм³, pH 6,5–8,5. Применение жесткой воды вызывает образование накипи, что снижает теплоотдачу и может привести к повреждению блока ТЭН (не гарантийный случай). Допускается использование незамерзающих теплоносителей на основе этиленгликоля или пропиленгликоля в концентрации не более 50% (с сертификатом соответствия). Долив теплоносителя производить в охлаждённый до 70 °С котёл. Для заполнения системы из водопровода необходим редуктор давления (настройка менее 0,3 МПа) и обратный клапан.
Блок ТЭН (опционально). Для резервного электрообогрева устанавливается блок ТЭН мощностью 6–15 кВт. Управление – через пульт ПУ ЭВТ-И1 с датчиком температуры. Подключение к электросети должно выполняться квалифицированным персоналом с обязательным заземлением.
Система отопления. Котёл работает в закрытых системах с принудительной циркуляцией. Обязательна установка рециркуляционной системы или смесительного устройства (трёхходовой термостатический клапан) для поддержания температуры обратной воды не ниже 65 °С – это предотвращает конденсатообразование и увеличивает срок службы котла и дымохода. На подающем стояке – предохранительный клапан 0,3 МПа (не далее 1 м от котла, без запорной арматуры между ними). Разгонный патрубок – вертикальный, высотой не менее 2 м. Насос рециркуляции (приобретается отдельно) подключается к пульту управления. Возможно подключение гидроразделителя, насоса ГВС, трёхходового клапана для тёплого пола, вытяжного вентилятора. Давление в системе при 90 °С не должно превышать 0,3 МПа. Опрессовку системы производить при отсоединённом котле.
Обслуживание и чистка. Ежедневно – очистка зольного ящика. Еженедельно – очистка газоходов и камеры сгорания. Ежемесячно – полная чистка внутренних поверхностей и каналов газохода. Ежегодно (по окончании сезона) – полное техобслуживание, чистка камеры сгорания и газоходов, восстановление жаростойкой изоляции, чистка дымовой трубы. Чистку проводить только при отключённом от сети электрооборудовании. Для чистки теплообменника используется ерш и скребок (входят в комплект). При работе котла на мощности ниже минимальной возможно чрезмерное загрязнение теплообменника. При использовании топлива с большим выходом летучих (бурый уголь, сырые дрова) возможно отложение дегтя – удалять скребком или выжиганием сухими дровами при максимальной температуре.
Предотвращение конденсатообразования и смолообразования. При температуре обратной воды ниже 65 °С на внутренних стенках котла и дымохода образуется конденсат, вызывающий коррозию и отложение дегтя. Рекомендуется поддерживать температуру обратки не ниже 65 °С с помощью насоса рециркуляции или термосмесительного клапана (см. схемы в паспорте). При работе котла на мощности ниже минимальной также возрастает загрязнение теплообменника.
Защита от замерзания. При остановке котла на длительное время в зимний период (более 5 часов) необходимо слить воду из котла и системы отопления, если используется вода, либо использовать антифриз. Запрещается оставлять котёл с теплоносителем при отрицательной температуре. В пульте управления предусмотрена защита от замораживания: при снижении температуры теплоносителя до 6 °С включается насос ЦО (при наличии гидроразделителя – также насос рециркуляции).
Гарантийные обязательства. Гарантийный срок на котёл составляет 12 месяцев со дня продажи. Срок службы – 10 лет. Гарантия не распространяется на расходные материалы (шуровочная решётка, уплотнения дверей, шамотные вставки, колосники) и на повреждения, вызванные использованием жёсткой воды, отсутствием предохранительного клапана, неправильным монтажом, самовольным изменением конструкции, перегревом (прогар водонеохлаждаемых поверхностей, в том числе шуровочного механизма), использованием некачественного топлива, эксплуатацией без зольного ящика, неправильной установкой шамотных вставок, а также розжигом через загрузочную дверцу и другими нарушениями, перечисленными в паспорте. Для получения гарантии необходимо оформление талона на установку.
Комплект поставки. В комплект входят: котёл в сборе, колосники (12 шт. шуровочных 320×113 мм), шамотные вставки (14 шт.), зольный ящик, совок (L=800 мм), кочерга (L=854 мм), ерш для чистки теплообменника (L=165 мм) с ручкой (L=750 мм), скребок (L=1048 мм), два вентилятора WPA-120 с прокладками, шнуры питания и подключения вентиляторов, предохранитель 4А/250В, винты М5х20, ручка регулировки заслонки М10х30, отвертка шлицевая, паспорт и инструкция по эксплуатации, деревянная тара. Патрубок дымохода, тягорегулятор FR124-3/4 A, блок ТЭН, панель управления ПУ ЭВТ-И1, медный кабель, а также модуль GSM/GPRS приобретаются отдельно (дополнительная комплектация).
