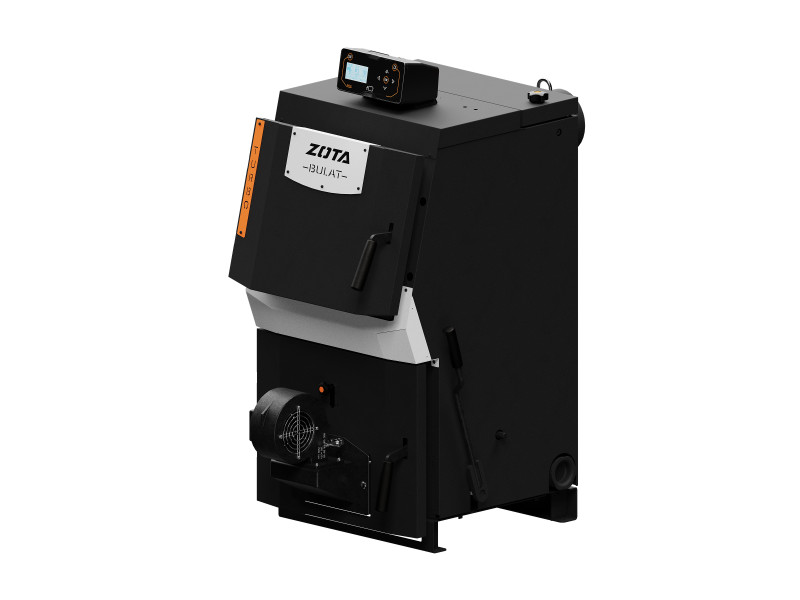

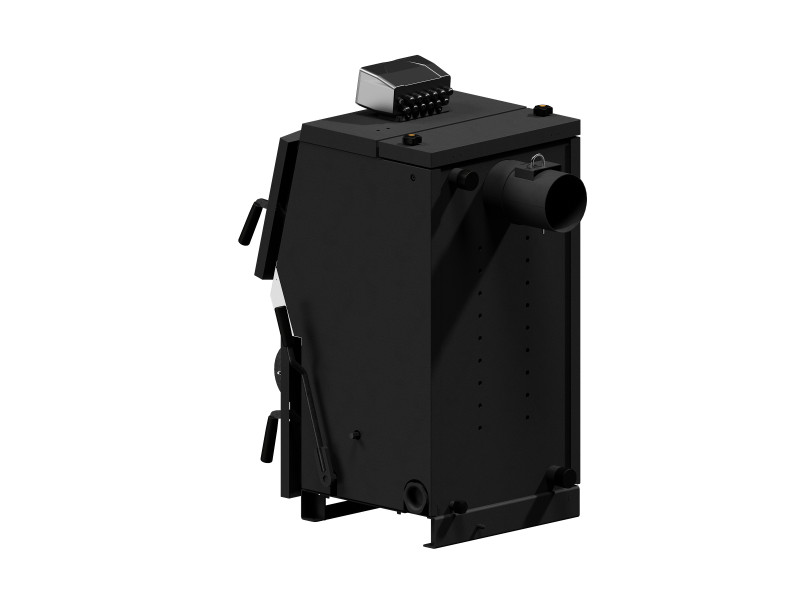

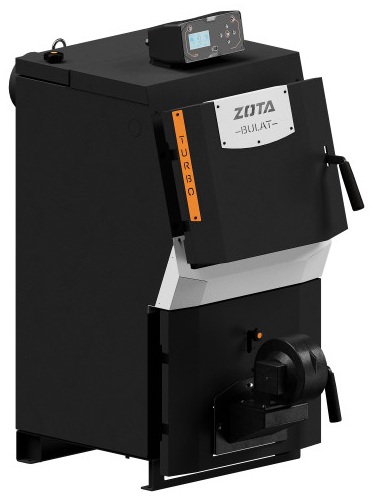

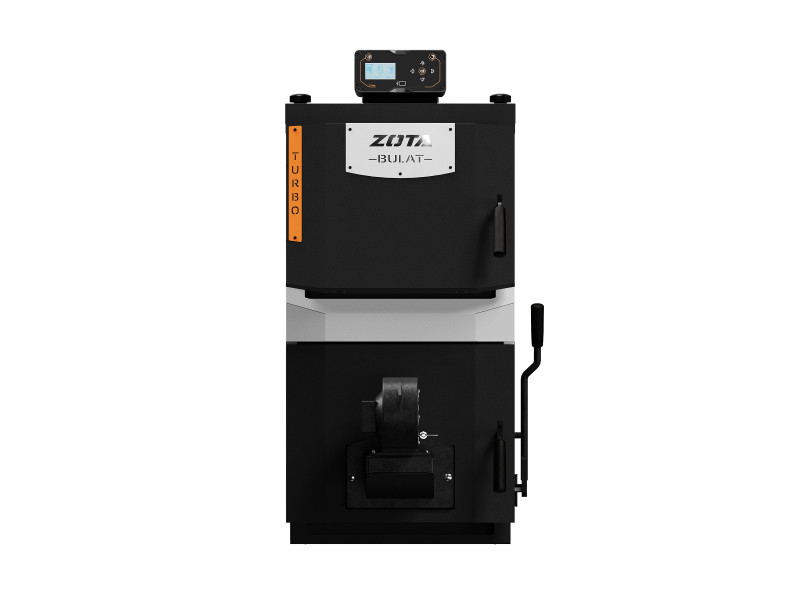

Твердотопливный стальной водогрейный напольный котёл ZOTA Bulat-Turbo 30, это энергозависимое (полуавтоматическое) отопительное оборудование с принудительной подачей воздуха (вентилятор наддува) и микропроцессорным контроллером C-Line SF, позволяющим автоматически поддерживать заданную температуру теплоносителя. Котёл оснащён водоохлаждаемыми колосниками, шуровочным механизмом для очистки колосников без открывания дверц, шамотными вставками в топке (3 шт.), возможностью установки блока ТЭН (9 кВт), а также пеллетной горелки (при переводе распределительной заслонки в положение 3). Предназначен для теплоснабжения индивидуальных жилых домов и зданий коммунально-бытового назначения, оборудованных системами водяного отопления с естественной или принудительной циркуляцией. Основное топливо – каменный и бурый уголь, дрова, древесные и угольные брикеты; электричество используется как резервное топливо. Котёл соответствует ТУ 25.21.12-007-47843355-2018.
Тепловая мощность. Номинальная теплопроизводительность составляет 30 кВт, минимальная тепловая мощность – 9 кВт. Этого достаточно для обогрева помещений (ориентировочно до 300 м² при высоте потолков до 2,7 м, с учётом климатического коэффициента). При использовании антифриза мощность может снижаться.
Коэффициент полезного действия (КПД). КПД котла составляет не менее 80%.
Рабочее давление и температура. Максимальное рабочее давление в гидравлическом контуре котла – 0,3 МПа (3 бар). Максимальная температура теплоносителя на выходе – не более 85 °С. Для предотвращения конденсатообразования рекомендуется поддерживать температуру обратной воды не ниже 60 °С. В закрытой системе отопления обязательно устанавливается предохранительный клапан на давление не более 0,3 МПа на расстоянии не более 1 м от котла (до запорной арматуры), участок трубопровода до клапана не должен иметь поворотов.
Объёмы и размеры котла. Объём теплоносителя в котле (водяная рубашка) – 68 л. Объём топочного пространства – 106 л. Объём зольного ящика – 13 л . Глубина топки – 320 мм. Размер загрузочного отверстия (Ш×В) – 410×260 мм.
Виды топлива. Основное топливо – уголь бурый (фракция 20–50 мм), уголь длиннопламенный (фракция 20–50 мм), дрова, древесные брикеты, угольные брикеты (бездымное топливо). Рекомендуемая фракция угля – 20–50 мм, дров – длина до 420 мм (глубина топки). Влажность топлива должна быть минимальной (дрова сухие). Запрещается использовать горючие жидкости для растопки.
Ориентировочный расход топлива. При номинальной мощности (30 кВт): уголь бурый – 6,8 кг/ч, уголь длиннопламенный – 5,2 кг/ч, дрова – 11,0 кг/ч.
Время работы на одной загрузке. При работе на буром угле: при номинальной мощности – до 9 часов, при минимальной мощности – до 30 часов. На длиннопламенном угле: при номинальной мощности – до 7 часов, при минимальной – до 23 часов. Время зависит от калорийности, влажности, фракции топлива.
Варочная поверхность. Котёл не оснащён варочной плитой.
Электрическая часть (опционально). Котёл имеет возможность работы на электричестве как на резервном топливе. Для этого вместо заглушки в нижней части корпуса устанавливается блок ТЭНБ мощностью 9 кВт. Блок ТЭН подключается к однофазной сети 220 В через контроллер. Датчик температуры устанавливается в гильзу на задней стенке котла. При установке ТЭНа котёл остаётся энергозависимым (требует подключения к электросети для работы вентилятора и контроллера). Корпус котла подлежит заземлению (болт заземления предусмотрен).
Пеллетная горелка (опционально). Котёл может работать на пеллетах при установке пеллетной горелки. Для этого необходимо снять вентилятор наддува с основанием, перевести регулятор положения распределительной заслонки в положение 3 и установить горелку в нижнее окно двери. Монтаж и настройка горелки должны выполняться специалистами.
Система автоматики и регулирования (при работе на твёрдом топливе). Котёл управляется микропроцессорным контроллером C-Line SF (на передней панели). Контроллер управляет вентилятором наддува, а также отслеживает температуру теплоносителя, дымовых газов, имеет защиту от перегрева (аварийный датчик). Мощность наддува регулируется автоматически в зависимости от заданной температуры теплоносителя. Контроллер имеет ЖК-дисплей, кнопки навигации, позволяет задавать температуру теплоносителя, просматривать параметры работы. В случае отсутствия электропитания рекомендуется использовать источник бесперебойного питания (ИБП) из рекомендованного дополнительного оборудования. Для регулировки подачи воздуха вентилятором предусмотрена шиберная заслонка с фиксацией положения в зависимости от вида топлива.
Контроль температуры. Контроллер отображает текущую температуру теплоносителя и температуру дымовых газов. Дополнительно установлен датчик аварийного перегрева.
Конструкция топочного пространства. Корпус цельносварной, с кожухом, теплоизоляцией, водяной камерой. Топка футерована тремя шамотными кирпичами (входят в комплект) – неправильная установка приводит к прогоранию водонеохлаждаемых поверхностей. Установлены водоохлаждаемые колосники (пластины) и шуровочная решётка. Под колосниками – выдвижной зольный ящик. Предусмотрен рычажный шуровочный механизм для очистки колосников от золы без открывания дверц. После использования рычаги должны быть возвращены в положение «в направлении зольной дверцы». Запрещается проводить шуровку при блокировке колосников камнями или шлаком. В верхней части котла – заглушка вертикального канала теплообменника для доступа к чистке. Также имеется заслонка теплообменника, заслонка дымоотводная, заслонка дымохода. На корпусе расположены патрубки подачи и обратки (резьба G 1½"), патрубок сливной, гильза под датчик температуры для блока ТЭН, болт заземления.
Шуровочный механизм. Позволяет периодически очищать водоохлаждаемые колосники от золы и шлака. Рычаг шуровочного механизма находится спереди котла. При работе котла рычаг должен быть в правильном положении (указано на наклейке на корпусе). Неправильное положение может привести к просыпанию топлива, поломке механизма или прогоранию колосников.
Дверцы котла. Котёл оснащён загрузочной дверцей (с регулируемой петлёй и замком) и поддувальной дверцей (с регулируемой петлёй и замком). Дверцы имеют уплотнители (расходный материал). При загрузке топлива необходимо избегать просыпания на рамку двери – это может привести к прогоранию покрытия. Розжиг производится только через поддувальную дверцу (через шуровочную решётку) – розжиг через загрузочную дверцу приводит к повреждению покрытия и деформации водонеохлаждаемых поверхностей. Для предотвращения хлопка при открытии загрузочной дверцы во время работы необходимо сначала отключить вентилятор (кнопка «СТОП») и приоткрыть дверцу на 5–10 мм на 10–15 секунд. Регулировка прилегания дверей осуществляется с помощью гаек на петлях (ослабление, вращение регулировочных гаек, затяжка). Неправильная регулировка приводит к потере газоплотности и деформации арки двери.
Зольный ящик. Выдвижной зольный ящик объёмом 10 л (ориентировочно). Служит для сбора золы. Рекомендуется очищать ящик ежедневно по мере наполнения, не допуская переполнения. Запрещается эксплуатировать котёл без установленного зольного ящика.
Присоединительные размеры. Патрубки для подключения к системе отопления (подача и обратка) – наружная резьба G 1½".
Диаметр дымохода. Рекомендуемый диаметр дымохода – 150 мм (минимальная высота 11 м) или 180 мм (минимальная высота 8 м). Требуемое разрежение за котлом при номинальной мощности – 32–34 Па. Дымоход должен быть отдельным, выполнен из нержавеющей стали с утеплителем (сэндвич), горизонтальные участки не более 1 м. Обязательна установка шибера (задвижки) с фиксацией не менее 20% открытого сечения. При недостаточной тяге возможно использование центробежного дымососа (опция).
Установка и требования к помещению. Монтаж котла должен выполняться специализированной организацией. Требования к котельной: отдельное помещение, высота потолков не менее 2,2 м, температура от +5 до +40 °С, влажность – не выше (без конденсата). Приточная вентиляция должна обеспечивать расход воздуха не менее 45 м³/ч (при номинальной мощности) с запасом 10%. Расстояние от фронта котла до противоположной стены – не менее 1250 мм, сзади – не менее 500 мм, с боков – не менее 500 мм. При установке на сгораемые конструкции под котёл и перед ним укладывается лист асбестового или базальтового картона (10 мм) и стальной лист (1 мм). Пол из горючих материалов под котлом и перед топочной дверцей должен быть защищён от возгорания. Дверь в котельную должна открываться наружу.
Требования к теплоносителю. Рекомендуется использовать чистую воду с общей жёсткостью не более 2 мг·экв/дм³, pH 6,5–8,5. Применение жесткой воды вызывает образование накипи, что снижает теплоотдачу и может привести к повреждению котла (не гарантийный случай). Допускается использование незамерзающих теплоносителей на основе пропиленгликоля или этиленгликоля в концентрации не более 50% (с сертификатом соответствия). Долив теплоносителя производить в охлаждённый до 70 °С котёл. Для заполнения системы из водопровода необходим редуктор давления (настройка менее 0,3 МПа) и обратный клапан.
Блок ТЭН (опционально). Для резервного электрообогрева устанавливается блок ТЭНБ мощностью 9 кВт. Подключение к электросети должно выполняться квалифицированным персоналом с обязательным заземлением.
Система отопления. Котёл может работать в закрытых (с мембранным расширительным баком) и открытых системах. В закрытой системе обязательно наличие предохранительного клапана на 0,3 МПа, автоматического воздухоотводчика, манометра. Для предотвращения конденсатообразования рекомендуется устанавливать рециркуляционную систему или смесительный клапан, обеспечивающий температуру обратки не ниже 60 °С. Разгонный участок (вертикальный) после котла должен быть не менее 2 м. Запрещается устанавливать запорную арматуру между котлом и предохранительным клапаном. Опрессовку системы производить при отсоединённом котле.
Обслуживание и чистка. Ежедневно – очистка зольного ящика. Еженедельно – очистка газоходов от золы. Ежемесячно – полная чистка внутренних поверхностей и каналов газохода. Ежегодно (по окончании сезона) – полное техобслуживание, чистка камеры сгорания и газоходов, восстановление жаростойкой изоляции, чистка дымовой трубы. Чистку проводить только при отключённом от сети электрооборудовании. Для чистки теплообменника необходимо снять заслонку (привести в горизонтальное положение, потянуть вверх и на себя), а также открыть заглушку вертикального канала. При работе котла на мощности ниже минимальной возможно чрезмерное загрязнение теплообменника. При использовании топлива с большим выходом летучих (бурый уголь, сырые дрова) возможно отложение дегтя – удалять кочергой или выжиганием сухими дровами при максимальной температуре.
Предотвращение конденсатообразования и смолообразования. При температуре обратной воды ниже 60 °С на внутренних стенках котла и дымохода образуется конденсат, вызывающий коррозию и отложение дегтя. Рекомендуется поддерживать температуру обратки не ниже 60 °С (рециркуляция или смесительный клапан). При работе котла на мощности ниже минимальной также возрастает загрязнение теплообменника.
Защита от замерзания. При остановке котла на длительное время в зимний период (более 5 часов) необходимо слить воду из котла и системы отопления, если используется вода, либо использовать антифриз. Запрещается оставлять котёл с теплоносителем при отрицательной температуре.
Гарантийные обязательства. Гарантийный срок на корпус котла составляет 5 лет при выполнении условий расширенной гарантии (регистрация на сайте reg.zota.ru в течение 12 месяцев, ежегодное техобслуживание, наличие узла рециркуляции и использование воды в качестве теплоносителя). При отсутствии узла рециркуляции или использовании антифриза – 3 года. При невыполнении условий расширенной гарантии – 1 год. Гарантийный срок на контроллер, вентилятор и сопутствующую комплектацию – 1 год. Срок службы – 10 лет. Гарантия не распространяется на расходные материалы (датчики температуры, уплотнения дверей, шамотные вставки, шуровочная решётка, пластины колосников) и на повреждения, вызванные использованием жёсткой воды, отсутствием предохранительного клапана, неправильным монтажом, самовольным изменением конструкции, перегревом (прогар водонеохлаждаемых поверхностей), использованием некачественного топлива, эксплуатацией без зольного ящика, без шамотных кирпичей, без заслонки теплообменника, а также розжигом через загрузочную дверцу и другими нарушениями, перечисленными в паспорте.
Комплект поставки. В комплект входят: котёл в сборе, зольный ящик, кочерга (L=854 мм), совок (L=655 мм), три шамотных кирпича, инструкция по эксплуатации, комплект контроллера C-Line SF (с датчиками температуры и перегрева), отвертка шлицевая, упаковка. Патрубок дымохода, блок ТЭН, центробежный дымосос, комнатные термостаты, ИБП, аккумулятор, дополнительные шамотные кирпичи, уплотнительный шнур приобретаются отдельно (дополнительная комплектация).
