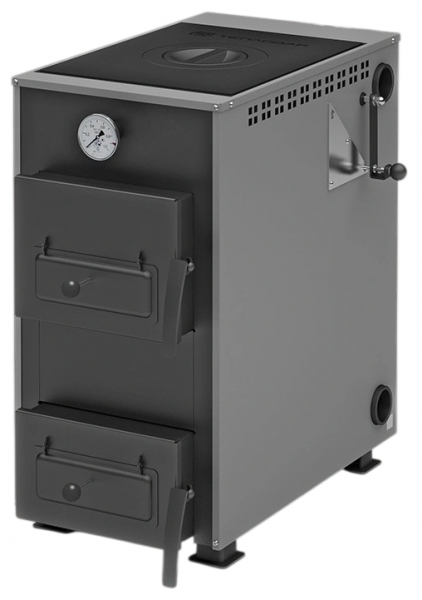

Твердотопливный котел ТЕПЛОДАР Куппер ПРАКТИК-10 В

Артикул: 12349

Твердотопливный котел отопления ТЕПЛОДАР Куппер ПРАКТИК-10 В

серия: ПРАКТИК В
варочная плита: да
мощность (кВт): 10
площадь помещения (м²): 100
КПД, %: 80
ТЭНы: опция
габ. размеры (мм): 645*408*781
диаметр дымохода (мм): 115
вес (кг): 87
гарантия: 3 года
страна производитель: Россия

Цена:

39 980 ₽

Купить в 1 клик

Описание

Твердотопливный напольный котел Теплодар Куппер ПРАКТИК-10 В это высокоэффективное отопительное оборудование с водяной рубашкой и чугунной варочной поверхностью, предназначенное для отопления жилых и коммунально-бытовых помещений площадью от 40 до 100 м², а также для приготовления пищи. Модель сочетает надежную стальную конструкцию толщиной 3 мм, водотрубный колосник для дополнительного теплосъема, возможность подключения блока ТЭН и регулируемый режим длительного горения, что делает её практичным решением для небольших домов, дач и помещений с ограниченным пространством.

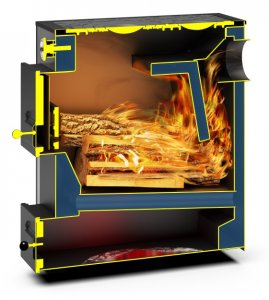

Конструкция и принцип действия. Котел выполнен по схеме вертикального водотрубного теплообменника с развитой поверхностью водяной рубашки, охватывающей топку со всех сторон. В нижней части топки установлен водотрубный колосник, по которому циркулирует теплоноситель, что позволяет дополнительно отбирать тепло от горящих углей и повышать КПД. В верхней части котла расположена чугунная варочная плита (П1-4), а перфорированные боковые панели конвектора обеспечивают дополнительный прогрев помещения, в котором установлен котел.

Тепловая мощность. Номинальная теплопроизводительность составляет 10 кВт, что достаточно для обогрева помещений площадью от 40 до 100 м² при высоте потолков до 2,7 м и средних теплопотерях здания. Котел может работать как в режиме номинальной мощности, так и в режиме длительного горения с пониженной теплопроизводительностью.

Рабочее давление и температура. Максимальное рабочее давление в системе отопления – 0,2 МПа (2 кгс/см²). Максимальная температура теплоносителя на выходе – 95 °С. Рекомендуемая температура обратной воды после выхода котла на режим составляет 60–80 °С для предотвращения конденсатообразования и отложения сажи. В закрытой системе отопления обязательно устанавливается предохранительный клапан, рассчитанный на давление не более 0,2 МПа.

Объемы котла. Объем водяной рубашки (теплообменника) составляет 34 литра, что обеспечивает достаточную тепловую инерцию. Объем топки – 30 литров, что позволяет загружать поленья длиной до 360–400 мм и обеспечивает продолжительную работу на одной закладке.

Ориентировочная масса загрузки топлива. При использовании дров (влажность не более 20%, диаметр 40–100 мм) одна загрузка составляет 7–15 кг, время горения – до 2 часов в зависимости от интенсивности. При использовании угля (зернистость не менее 40 мм) загрузка составляет 16–27 кг, время работы – до 5 часов.

Виды топлива. Котел предназначен для работы на твердых видах топлива: дровах, каменном угле, торфяных брикетах. Запрещается использовать уголь фракцией менее 40 мм. Для растопки применяются сухие дрова; уголь загружается после образования устойчивого слоя горящих углей.

Система регулирования горения. Управление интенсивностью горения осуществляется двумя способами: ручным регулированием заслонки первичного воздуха на зольной дверце с помощью винта, либо автоматически – с помощью регулятора тяги (приобретается отдельно), который подключается к штуцеру G3/4″ на левой боковой стороне котла. Регулятор тяги механически управляет заслонкой первичного воздуха, поддерживая заданную температуру теплоносителя.

Заслонка первичного воздуха. Расположена на зольной дверце и регулирует подачу воздуха под водотрубный колосник, управляя интенсивностью горения топлива. Вращением винта можно изменять положение заслонки от полностью закрытого до полностью открытого, что позволяет настраивать мощность котла в диапазоне от 30% до 100%.

Заслонка вторичного воздуха. Размещена в нижней части загрузочной дверцы и обеспечивает подачу подогретого воздуха в верхнюю часть топки для дожигания топочных газов. В режиме растопки вторичный воздух перекрыт, в режиме интенсивного горения – открыт, в режиме длительного горения приоткрыт на 2–5 мм для поддержания устойчивого горения.

Поворотный шибер. Устанавливается в патрубок дымосборника (диаметр 115 мм) и служит для дополнительного регулирования тяги. При чрезмерной тяге шибер прикрывается, что позволяет снизить интенсивность горения и уменьшить расход топлива.

Выбор режима эксплуатации. Котел может работать в двух режимах, переключаемых поворотной регулировочной створкой с помощью рычага на боковой стенке. Режим длительного горения (движение газов «вниз») снижает интенсивность горения и прижимает ядро горения к водотрубному колоснику и задней стенке, увеличивая время работы на одной закладке. Режим нагрева варочной поверхности (движение газов «вверх») направляет поток дымовых газов под чугунную плиту, обеспечивая оптимальный прогрев для приготовления пищи. Информационная пластина рядом с рычагом позволяет фиксировать и визуально контролировать положение створки.

Контроль температуры. На передней стенке котла смонтирован биметаллический термометр, позволяющий визуально контролировать температуру теплоносителя на подаче. Регулярное наблюдение за термометром необходимо для своевременной корректировки режима горения и предотвращения перегрева.

Конструкция топочного пространства. Внутри топочного канала за загрузочной дверцей установлена чугунная створка котла (ЗТ-1,8), защищающая от просыпания горящего топлива при открывании дверцы. Через пазы в створке можно осуществлять шуровку топлива без риска выпадения углей. Для повышения теплообмена в режиме длительного горения в котле применены съемные пластины-отбойники.

Дверцы котла. Котел оснащен двумя дверцами: загрузочной (верхней) и зольной (нижней). Обе дверцы имеют коробчатую конструкцию, заполненную базальтовым картоном, и по периметру уплотнены кремнеземным шнуром, обеспечивающим герметичное закрывание топки. Загрузочная дверца оснащена защитным экраном и заслонкой вторичного воздуха.

Зольный ящик. Расположен под водотрубным колосником, имеет достаточный объем для сбора золы, образующейся в течение длительной работы котла. Регулярное удаление золы и шлака необходимо не реже одного раза в сутки при использовании угля.

Теплоизоляция и облицовка. Наружные поверхности водяной рубашки облицованы декоративными панелями с полимерным покрытием. Боковые перфорированные панели конвектора дополнительно прогревают помещение.

Присоединительные размеры. Штуцеры для подключения к системе отопления имеют внутреннюю трубную резьбу G1 ½″ (DN 40). Штуцеры расположены на боковых стенках: верхний – для подачи теплоносителя, нижний – для обратки. В один из свободных штуцеров обратки может быть установлен блок ТЭН. Подключение рекомендуется выполнять с одной стороны, диагональное присоединение не рекомендуется – при отключении насоса может затрудниться естественная циркуляция.

Диаметр дымохода. Для модели Куппер ПРАКТИК-10 В диаметр дымоходного патрубка составляет 115 мм. Рекомендуемая высота дымохода от колосниковой решетки – не менее 5 м. Дымоход должен быть отдельным, использование вентиляционных каналов запрещено. Рекомендуются двустенные модульные дымоходы типа «сэндвич» из нержавеющей стали толщиной не менее 0,8 мм (марки AISI 430/439/304). Запрещается использование кирпичного дымохода.

Установка и требования к помещению. Монтаж котла должен выполняться специализированной организацией. Расстояние от фронта котла до противоположной стены – не менее 2 м, от боковой стены – не менее 1,5 м, от задней стены – не менее 1 м. Пол в котельной должен быть из несгораемых материалов, перед котлом устанавливается предтопочный лист. Объем котельной – не менее 15 м³ плюс 0,2 м³ на каждый киловатт мощности, высота потолка – не менее 2,5 м.

Требования к теплоносителю. Рекомендуется использовать питьевую воду по ГОСТ Р 51232-98 с карбонатной жесткостью не более 0,7 мг-экв/кг. Допускается применение сертифицированных антифризов на основе пропиленгликоля, предназначенных для бытовых систем отопления. Использование антифризов на основе этиленгликоля или несертифицированных жидкостей запрещено.

Блок ТЭН (опция). На котел может быть установлен блок из трех ТЭН суммарной мощностью 6 кВт (3×2 кВт), который монтируется в свободный нижний штуцер обратки G1½″. Блок ТЭН позволяет поддерживать температуру теплоносителя после завершения горения топлива, однако не рекомендуется использовать его в автономном режиме электроотопления. Подключение выполняется к однофазной сети 220 В (сечение провода не менее 4,0 мм², автомат 32А) или трехфазной сети 380 В (сечение провода не менее 2,5 мм², автомат 16А). Рекомендуется использовать выносной пульт управления для контроля работы ТЭНов и задания циклических программ.

Регулятор тяги (опция). Установка регулятора тяги позволяет стабилизировать тягу в дымоходе, оптимизировать подачу воздуха, обеспечить равномерность горения и сократить расход топлива до 20%. Регулятор подключается к штуцеру G3/4″ на левой боковой стенке, длина его погружной части не должна превышать 53 мм.

Система отопления. Котел работает как в системах с естественной циркуляцией (трубы сечением не менее D 40 мм с уклонами), так и с принудительной циркуляцией (насос на байпасе параллельно обратке с фильтром грубой очистки). Для закрытых систем обязательны группа безопасности (манометр, предохранительный клапан на 0,2 МПа, автоматический воздухоотводчик) и мембранный расширительный бак объемом не менее 1/10 от объема теплоносителя, но не менее 15 литров.

Поддержание температуры обратной линии. Для предотвращения конденсатообразования и продления срока службы котла необходимо обеспечить температуру обратной воды не ниже 60 °С. Для этого рекомендуется устанавливать трехходовой смесительный клапан или рециркуляционный насос (схемы подключения приведены в руководстве).

Обслуживание и чистка. Очистка топки и водотрубного колосника от сажи проводится при нарастании отложений более 1–2 мм металлической щеткой и кочергой. Допускается очистка на горячем котле с использованием толстых рукавиц. Удаление шлака при использовании угля – не реже одного раза в сутки. Профилактический осмотр котла, дымохода и системы отопления – не реже одного раза в год перед началом отопительного сезона.

Предотвращение конденсатообразования и смолообразования. Эксплуатация котла с температурой теплоносителя ниже 60 °С и использованием влажного топлива приводит к образованию конденсата и смолы, что сокращает срок службы. Рекомендуется поддерживать температуру выше 60 °С и правильно подбирать котел по мощности.

Защита от замерзания. При отключении котла в зимнее время необходимо слить воду из системы отопления и котла, если используется вода. Допускается применение сертифицированных антифризов на основе пропиленгликоля.

Электрическое подключение и заземление. Корпус котла подлежит обязательному заземлению. Болт заземления М6 расположен на задней ножке котла и маркирован знаком заземления. Подключение электрического питания (для блока ТЭН или насоса) выполняется организацией с квалифицированным персоналом в соответствии с ПУЭ.

Гарантийные обязательства. Гарантийный срок службы котла составляет 3 года со дня продажи при условии правильного монтажа и эксплуатации. Срок службы – не менее 10 лет. Створка поворотная регулировочная, ось вращения створки, пластины-отбойники, чугунная створка котла и уплотнительные шнуры дверц являются расходными материалами, гарантия на них не распространяется. Гарантия на биметаллический термометр – 1 год. При отсутствии отметки о продаже гарантийный срок исчисляется с даты выпуска.

Комплект поставки. В комплект котла входят: котел, винт регулировки подачи воздуха (2 шт.), биметаллический термометр, заглушки Ду 40 (G1½″) – 2 шт., заглушка Ду 20 (G3/4″) – 1 шт., чугунная створка котла ЗТ-1,8, плита варочная П1-4, ящик зольника, шуровка, кочерга, дверца зольная, дверца загрузочная, шибер поворотный 115 мм, руководство по эксплуатации, упаковка.

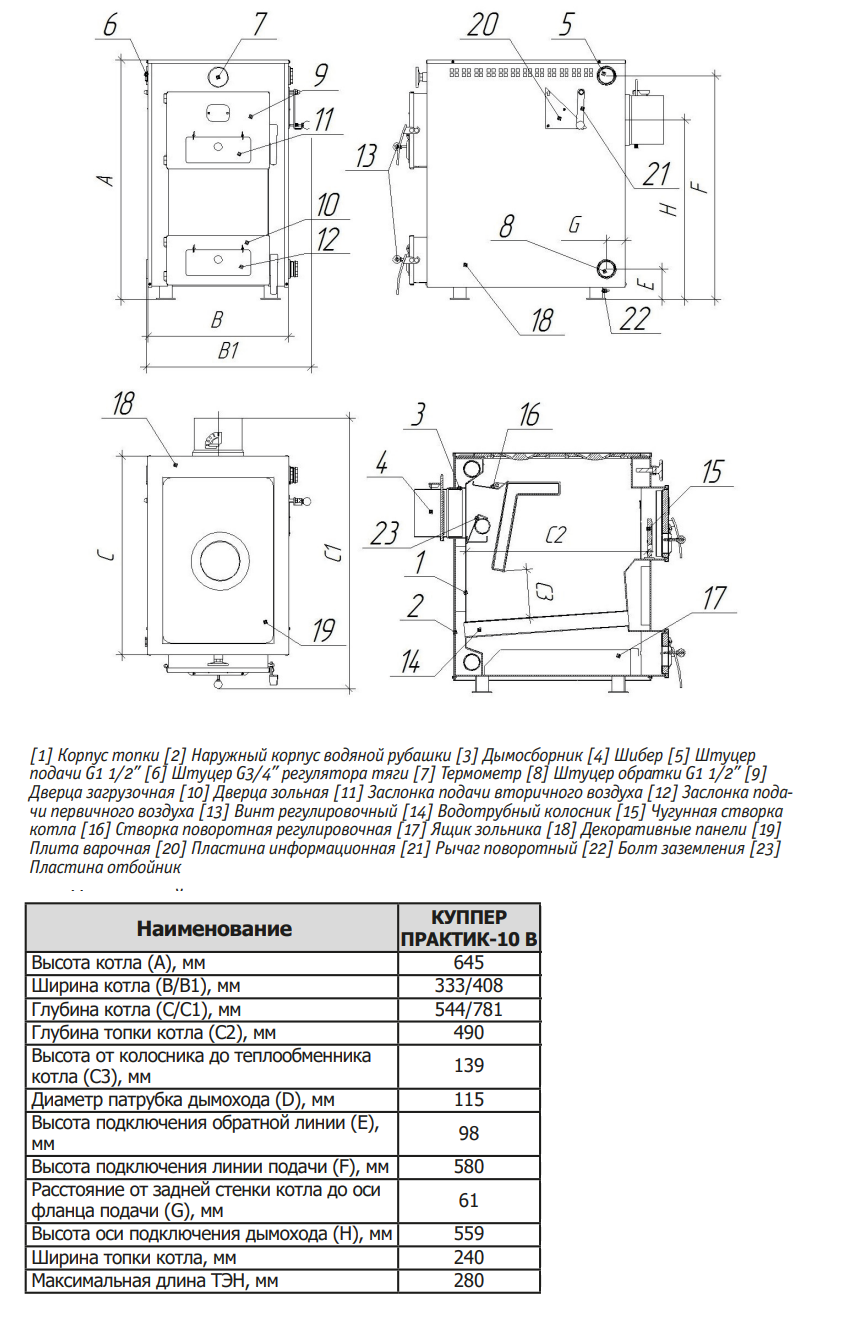

Технические характеристики

серия: ПРАКТИК В
варочная плита: да
мощность (кВт): 10
площадь помещения (м²): 100
основное топливо: дрова/уголь/брикеты
КПД, %: 80
время работы на 1-й загрузке: до 2 часов на дровах
ТЭНы: опция
объём воды в котле, л: 34
объем топки, л: 30
давление теплоносителя, бар: 2
габ. размеры (мм): 645*408*781
диаметр дымохода (мм): 115
вес (кг): 87
присоединительная резьба штуцеров подача и обратка: g 1 1/2’’
гарантия: 3 года
страна производитель: Россия

Инструкция для ТЕПЛОДАР Куппер ПРАКТИК-10 В

инструкция ТЕПЛОДАР Куппер ПРАКТИК-10 В
