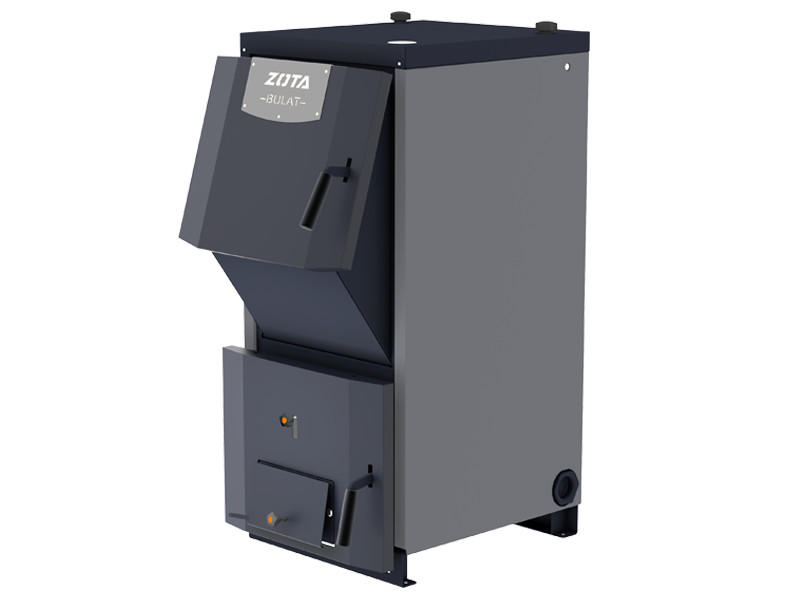

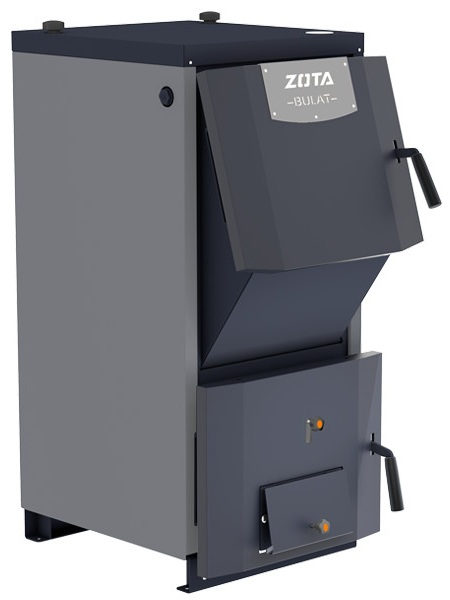

Твердотопливный стальной водогрейный напольный котёл ZOTA Bulat 28, это энергонезависимое (при работе на твёрдом топливе) отопительное оборудование с возможностью подключения электрического ТЭНа в качестве резервного источника тепла, а также с возможностью установки пеллетной горелки. Котёл имеет цельносварной корпус с газоплотными дверцами, теплообменник с доступом для чистки, систему подачи первичного воздуха (заслонка на поддувальной дверце), распределительную заслонку для регулировки соотношения верхней/нижней подачи воздуха, заслонку дымохода и теплообменника. Топка футерована шамотными кирпичами (входят в комплект), что увеличивает срок службы и КПД. Предназначен для теплоснабжения индивидуальных жилых домов и зданий коммунально-бытового назначения, оборудованных системами водяного отопления с естественной или принудительной циркуляцией. Основное топливо – каменный и бурый уголь, дрова, древесные и угольные брикеты; электричество и пеллеты используются как резервное топливо. Котёл соответствует ТУ 25.21.12-007-47843355-2018.
Тепловая мощность. Номинальная теплопроизводительность составляет 28 кВт, минимальная тепловая мощность – 8,4 кВт. Этого достаточно для обогрева помещений (ориентировочно до 280 м² при высоте потолков до 2,7 м, с учётом климатического коэффициента). При использовании антифриза мощность может снижаться.
Коэффициент полезного действия (КПД). КПД котла составляет не менее 78%.
Рабочее давление и температура. Максимальное рабочее давление в гидравлическом контуре котла – 0,3 МПа (3 бар). Максимальная температура теплоносителя на выходе – не более 85 °С. Для предотвращения конденсатообразования рекомендуется поддерживать температуру обратной воды не ниже 60 °С. В закрытой системе отопления обязательно устанавливается предохранительный клапан на давление не более 0,3 МПа на расстоянии не более 1 м от котла (до запорной арматуры).
Объёмы и размеры котла. Объём теплоносителя в котле (водяная рубашка) – 67 л. Объём топочного пространства – 108 л. Объём зольного ящика – 23 л. Глубина топки – 420 мм. Размер загрузочного отверстия (Ш×В) – 410×260 мм.
Виды топлива. Основное топливо – уголь бурый (фракция 20–50 мм), уголь длиннопламенный (фракция 20–50 мм), дрова, древесные брикеты, угольные брикеты (бездымное топливо). Рекомендуемая фракция угля – 20–50 мм, дров – длина до 420 мм (глубина топки). Влажность топлива должна быть минимальной (дрова сухие). Запрещается использовать горючие жидкости для растопки.
Ориентировочный расход топлива. При номинальной мощности (28 кВт): уголь бурый – 6,5 кг/ч, уголь длиннопламенный – 5,0 кг/ч, дрова – 10,6 кг/ч, древесные брикеты – 7,5 кг/ч.
Время работы на одной загрузке. При работе на буром угле: при номинальной мощности – до 9 часов, при минимальной мощности – до 30 часов. На длиннопламенном угле: при номинальной мощности – до 12 часов, при минимальной – до 42 часов. Время зависит от калорийности, влажности, фракции топлива.
Варочная поверхность. Котёл не оснащён варочной плитой.
Электрическая часть (опционально). Котёл имеет возможность работы на электричестве как на резервном топливе. Для этого вместо заглушки в нижней части корпуса устанавливается блок ТЭНБ мощностью от 3 до 9 кВт. Для управления ТЭНБ используется панель управления ПУ ЭВТ-И1. Датчик температуры устанавливается в отверстие на боковой стенке котла. Подключение к электросети (220 В или 380 В) должно выполняться лицензированной организацией. При установке ТЭНа котёл становится энергозависимым. Корпус котла подлежит заземлению (болт заземления предусмотрен).
Пеллетная горелка (опционально). Котёл может работать на пеллетах при установке пеллетной горелки ZOTA Fox-25c или ZOTA RAY-25 (с бункером и механизмом подачи). При этом распределительная заслонка устанавливается в положение 3 (для пеллетной горелки). Монтаж и настройка горелки должны выполняться специалистами.
Система автоматики и регулирования (при работе на твёрдом топливе). Котёл является энергонезависимым. Количество подаваемого первичного воздуха регулируется заслонкой на поддувальной дверце (ручкой заслонки). Для тонкой настройки соотношения верхней/нижней подачи воздуха служит распределительная заслонка с регулятором. Для автоматической регулировки тяги может быть установлен механический регулятор тяги – опция. Регулятор подключается к заслонке подачи воздуха, не требует электропитания. На котле установлен термоманометр для контроля температуры и давления теплоносителя. Также имеется заслонка дымохода для грубой регулировки тяги и заслонка теплообменника.
Контроль температуры и давления. Термоманометр (входит в комплект) установлен на передней панели корпуса и позволяет визуально контролировать температуру и давление теплоносителя.

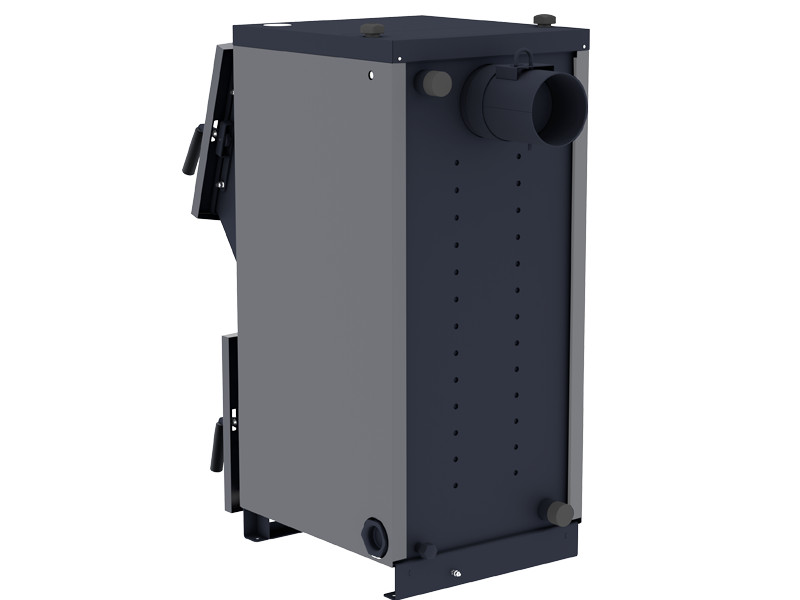

Конструкция топочного пространства. Корпус цельносварной, с кожухом и теплоизоляцией. Топка футерована тремя шамотными кирпичами (входят в комплект), которые защищают водонеохлаждаемые поверхности от перегрева. Установка шамотных кирпичей обязательна – без них котел не выходит на номинальную мощность, возможен прогар. Топка имеет две колосниковые решётки размером 400×200 мм (чугунные). Под колосниками – выдвижной зольный ящик. Газоходы имеют доступ для чистки через шуровочную решётку. Предусмотрена заслонка теплообменника и заслонка дымоотводная. На корпусе расположены патрубки подачи и обратки (резьба G 1½"), патрубок сливной, отверстие под датчик температуры, заглушка под тягорегулятор, заглушка под блок ТЭН.
Дверцы котла. Котёл оснащён загрузочной дверцей (с регулируемой петлёй и замком) и поддувальной дверцей (с регулируемой петлёй и замком). Дверцы имеют уплотнители (расходный материал). При загрузке топлива необходимо избегать просыпания на рамку двери – это может привести к прогоранию лакокрасочного покрытия. Розжиг производится только через поддувальную дверцу (через шуровочную решётку). Запрещается открывать загрузочную дверцу во время работы без предварительного закрытия заслонки подачи воздуха и кратковременного приоткрытия для выравнивания давления. Регулировка прилегания дверей осуществляется с помощью гаек на петлях (ослабление, вращение регулировочных гаек, затяжка). Неправильная регулировка приводит к потере газоплотности и деформации арки двери.
Зольный ящик. Выдвижной зольный ящик объёмом 23 л. Служит для сбора золы. Регулировка подачи первичного воздуха осуществляется заслонкой на поддувальной дверце, а не выдвижением ящика. Рекомендуется очищать ящик ежедневно по мере наполнения, не допуская переполнения. Запрещается эксплуатировать котёл без установленного зольного ящика.
Присоединительные размеры. Патрубки для подключения к системе отопления (подача и обратка) – наружная резьба G 1½".
Диаметр дымохода. Рекомендуемый диаметр дымохода – 150 мм (высота 7 м) или 180 мм (высота 6 м). Требуемое разрежение за котлом при номинальной мощности – 23–25 Па. Дымоход должен быть отдельным, выполнен из нержавеющей стали с утеплителем (сэндвич), горизонтальные участки не более 1 м. Обязательна установка шибера (задвижки) с фиксацией не менее 20% открытого сечения.
Установка и требования к помещению. Монтаж котла должен выполняться специализированной организацией. Требования к котельной: отдельное помещение, высота потолков не менее 2,2 м, температура от +5 до +40 °С, влажность – не выше (без конденсата). Приточная вентиляция должна обеспечивать расход воздуха не менее 42 м³/ч (при номинальной мощности) с запасом 10%. Расстояние от фронта котла до противоположной стены – не менее 1250 мм, сзади – не менее 500 мм, с боков – не менее 500 мм. При установке на сгораемые конструкции под котёл и перед ним укладывается лист асбестового или базальтового картона (10 мм) и стальной лист (1 мм). Пол из горючих материалов под котлом и перед топочной дверцей должен быть защищён от возгорания. Дверь в котельную должна открываться наружу.
Требования к теплоносителю. Рекомендуется использовать чистую воду с общей жёсткостью не более 2 мг·экв/дм³, pH 6,5–8,5. Применение жесткой воды вызывает образование накипи, что снижает теплоотдачу и может привести к повреждению блока ТЭН (не гарантийный случай). Допускается использование незамерзающих теплоносителей на основе пропиленгликоля или этиленгликоля в концентрации не более 50%. Долив теплоносителя производить в охлаждённый до 70 °С котёл.
Блок ТЭН (опционально). Для резервного электрообогрева устанавливается блок ТЭНБ мощностью 3, 6 или 9 кВт. Управление – через пульт ПУ ЭВТ-И1 с датчиком температуры. Подключение к электросети должно выполняться квалифицированным персоналом с обязательным заземлением.
Система отопления. Котёл может работать в закрытых (с мембранным расширительным баком) и открытых системах. В закрытой системе обязательно наличие предохранительного клапана на 0,3 МПа, автоматического воздухоотводчика, манометра. Для предотвращения конденсатообразования рекомендуется устанавливать трёхходовой термосмесительный клапан или байпас, обеспечивающий температуру обратки не ниже 60 °С. Разгонный участок (вертикальный) после котла должен быть не менее 2 м. Запрещается устанавливать запорную арматуру между котлом и предохранительным клапаном.
Обслуживание и чистка. Ежедневно – очистка зольного ящика. Еженедельно – очистка газоходов от золы. Ежемесячно – полная чистка внутренних поверхностей и каналов газохода. Ежегодно (по окончании сезона) – полное техобслуживание, чистка камеры сгорания и газоходов, восстановление жаростойкой изоляции, чистка дымовой трубы. Чистку проводить только при отключённом от сети электрооборудовании. При работе на антраците – чистка стенок топки и газоходов 1 раз в месяц; на каменном угле – 1 раз в неделю. При использовании топлива с большим выходом летучих (бурый уголь, сырые дрова) возможно отложение дегтя – удалять скребком или выжиганием сухими дровами при максимальной температуре.
Предотвращение конденсатообразования и смолообразования. При температуре обратной воды ниже 60 °С на внутренних стенках котла и дымохода образуется конденсат, вызывающий коррозию и отложение дегтя. Рекомендуется поддерживать температуру обратки не ниже 60 °С.
Защита от замерзания. При остановке котла на длительное время в зимний период (более 5 часов) необходимо слить воду из котла и системы отопления, если используется вода, либо использовать антифриз. Запрещается оставлять котёл с теплоносителем при отрицательной температуре.
Гарантийные обязательства. Гарантийный срок на корпус котла составляет 2 года при выполнении условий расширенной гарантии (регистрация на сайте reg.zota.ru в течение 12 месяцев и ежегодное техобслуживание). При невыполнении – 1 год. Гарантийный срок на сопутствующую комплектацию – 1 год. Срок службы – 10 лет. Гарантия не распространяется на расходные материалы (колосники, уплотнения дверей, термоманометр, шуровочная решётка, шамотные кирпичи) и на повреждения, вызванные использованием жёсткой воды, отсутствием предохранительного клапана, неправильным монтажом, самовольным изменением конструкции, перегревом (прогар водонеохлаждаемых поверхностей), использованием некачественного топлива, эксплуатацией без зольного ящика, без установленных шамотных кирпичей, без заслонки теплообменника, а также розжигом через загрузочную дверцу и другими нарушениями, перечисленными в паспорте.
Комплект поставки. В комплект входят: котёл в сборе, две колосниковые решётки (400×200 мм), термоманометр, зольный ящик, кочерга (L=854 мм), совок (L=655 мм), три шамотных кирпича, паспорт и инструкция по эксплуатации, упаковка. Патрубок дымохода, блок ТЭН, панель управления ПУ ЭВТ-И1, регулятор тяги, комплект автоматики TurboSet, пеллетные горелки приобретаются отдельно (дополнительная комплектация).
