Твердотопливный стальной водогрейный напольный котёл ZOTA Тополь-30М, это энергонезависимое (при работе на твёрдом топливе) отопительное оборудование с возможностью подключения электрического ТЭНа в качестве резервного источника тепла, а также с возможностью установки газовой горелки для работы на природном газе. Котёл имеет цельносварной корпус с газоплотными дверцами, теплообменник с доступом для чистки, систему подачи первичного и вторичного воздуха, заслонку дымохода и газохода для регулировки тяги. Предназначен для теплоснабжения индивидуальных жилых домов и зданий коммунально-бытового назначения, оборудованных системами водяного отопления с естественной или принудительной циркуляцией. Основное топливо – каменный и бурый уголь, дрова, древесные и угольные брикеты; электричество и природный газ используются как резервное топливо. Котёл соответствует ТУ 25.21.12-007-47843355-2018.
Тепловая мощность. Номинальная теплопроизводительность составляет 30 кВт, минимальная тепловая мощность – 9 кВт. Этого достаточно для обогрева помещений (ориентировочно до 300 м² при высоте потолков до 2,7 м, с учётом климатического коэффициента). При использовании антифриза мощность может снижаться.
Коэффициент полезного действия (КПД). КПД котла составляет не менее 75%.
Рабочее давление и температура. Максимальное рабочее давление в гидравлическом контуре котла – 0,3 МПа (3 бар). Максимальная температура теплоносителя на выходе – не более 85 °С. Для предотвращения конденсатообразования рекомендуется поддерживать температуру обратной воды не ниже 60 °С. В закрытой системе отопления обязательно устанавливается предохранительный клапан на давление не более 0,3 МПа на расстоянии не более 1 м от котла (до запорной арматуры).
Объёмы и размеры котла. Объём теплоносителя в котле (водяная рубашка) – 64 л. Объём камеры сгорания – 53 л. Объём зольного ящика – 10 л. Глубина топки – 580 мм. Размер загрузочного отверстия (Ш×В) – 310×200 мм.
Виды топлива. Основное топливо – уголь бурый (фракция 20–50 мм), уголь длиннопламенный (фракция 20–50 мм), дрова, древесные брикеты, угольные брикеты (бездымное топливо). Рекомендуемая фракция угля – 20–50 мм, дров – длина до 580 мм. Влажность топлива должна быть минимальной (дрова сухие). Запрещается использовать горючие жидкости для растопки.
Ориентировочный расход топлива. При номинальной мощности (30 кВт): уголь бурый – 7,3 кг/ч, уголь длиннопламенный – 5,6 кг/ч, дрова – 11,8 кг/ч, древесные брикеты – 8,3 кг/ч, угольные брикеты – 5,8 кг/ч.
Время работы на одной загрузке. При работе на буром угле: при номинальной мощности – до 4 часов, при минимальной мощности – до 12 часов. На длиннопламенном угле: при номинальной мощности – до 5 часов, при минимальной – до 16 часов. Время зависит от калорийности, влажности, фракции топлива.
Варочная поверхность. Котёл не оснащён варочной плитой.
Электрическая часть (опционально). Котёл имеет возможность работы на электричестве как на резервном топливе. Для этого вместо заглушки в нижней части корпуса устанавливается блок ТЭНБ мощностью от 3 до 9 кВт. Для управления ТЭНБ используется панель управления ПУ ЭВТ-И1. Датчик температуры устанавливается в отверстие на боковой стенке котла. Подключение к электросети (220 В или 380 В) должно выполняться лицензированной организацией. При установке ТЭНа котёл становится энергозависимым. Корпус котла подлежит заземлению (болт заземления предусмотрен).
Газовая часть (опционально). Котёл может работать на природном газе при установке газогорелочного устройства (поставляется отдельно). Для установки горелки необходимо снять зольную дверцу и зольный ящик, затем закрепить горелку фиксирующими болтами. Термобаллон горелки устанавливается в гильзу на котле, датчик тяги – в лючок. Запуск и эксплуатация газогорелочного устройства производятся в соответствии с его паспортом. При работе на газе КПД может достигать 82%.

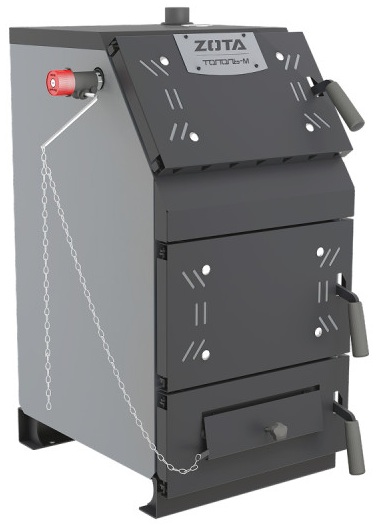

Система автоматики и регулирования (при работе на твёрдом топливе). Котёл является энергонезависимым. Количество подаваемого первичного воздуха регулируется заслонкой на поддувальной дверце (ручкой регулировки поднятия заслонки). Для автоматической регулировки тяги может быть установлен механический регулятор тяги – опция. Регулятор подключается к заслонке подачи воздуха, не требует электропитания. На котле установлен термометр для контроля температуры теплоносителя. Также имеется заслонка дымохода для грубой регулировки тяги.
Контроль температуры. Термометр (входит в комплект) установлен на передней панели корпуса и позволяет визуально контролировать температуру теплоносителя.
Конструкция топочного пространства. Корпус цельносварной, с боковым и верхним кожухом, теплоизоляцией. Топка имеет колосниковые решётки: одна решётка 200×300 мм и одна решётка 100×300 мм (чугунные). Под колосниками – выдвижной зольный ящик. Газоходы имеют доступ для чистки через шуровочную решётку. Предусмотрена заслонка газохода и заслонка дымохода. На корпусе расположены патрубки подачи и обратки (резьба G 1½"), патрубок сливной, отверстие под датчик температуры (для ПУ ЭВТ-И1), заглушка под тягорегулятор, заглушка под блок ТЭН, люк прочистной.

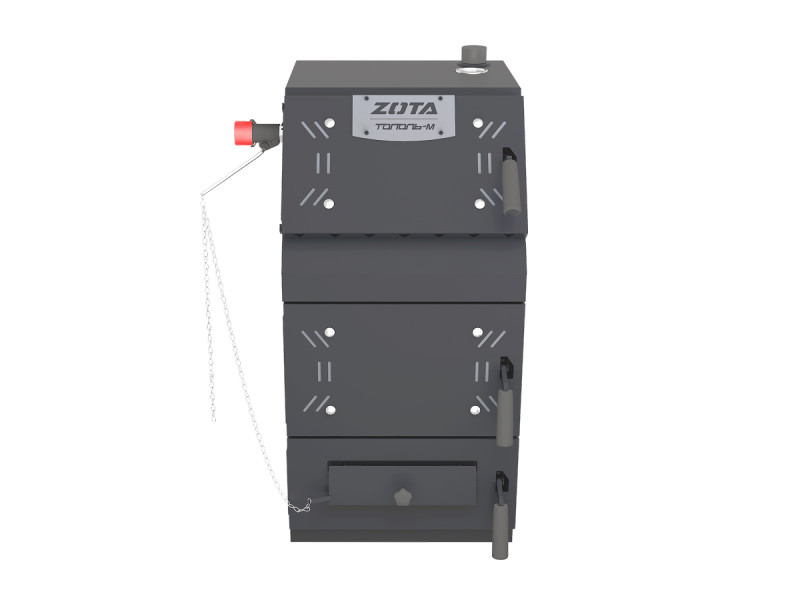

Дверцы котла. Котёл оснащён загрузочной дверцей, шуровочной дверцей и поддувальной дверцей (с заслонкой подачи первичного воздуха). Дверцы имеют уплотнители (расходный материал). При загрузке топлива необходимо избегать просыпания на рамку двери – это может привести к прогоранию лакокрасочного покрытия. Запрещается открывать дверцы во время работы котла. Эксплуатация без установленной заслонки (газохода) запрещена.
Зольный ящик. Выдвижной зольный ящик объёмом 10 л. Служит для сбора золы. Регулировка подачи первичного воздуха осуществляется заслонкой на поддувальной дверце, а не выдвижением ящика. Рекомендуется очищать ящик ежедневно по мере наполнения, не допуская переполнения. Запрещается эксплуатировать котёл без установленного зольного ящика.
Присоединительные размеры. Патрубки для подключения к системе отопления (подача и обратка) – наружная резьба G 1½".

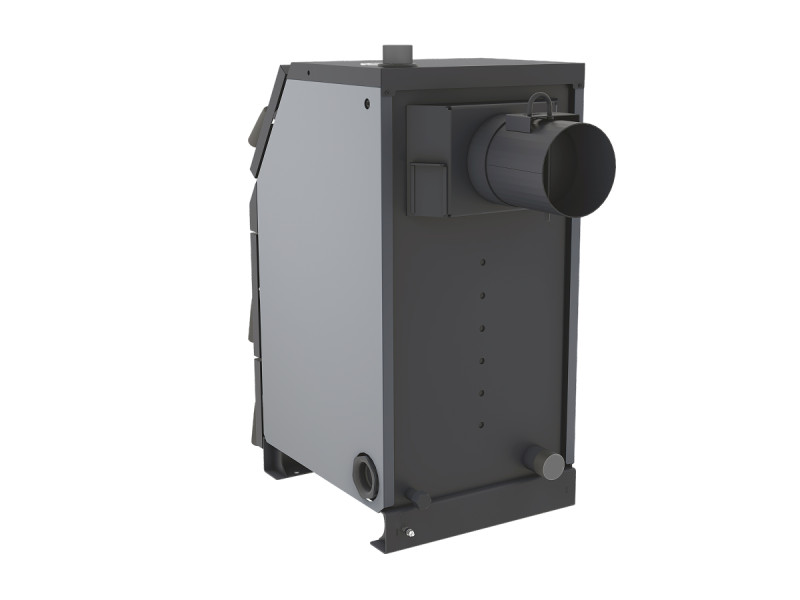

Диаметр дымохода. Рекомендуемый диаметр дымохода – 150 мм. Высота дымохода – не менее 7 м (рекомендуется 7 м при Ø150 или 6 м при Ø180). Требуемое разрежение за котлом при номинальной мощности – 24–26 Па. Дымоход должен быть отдельным, выполнен из нержавеющей стали с утеплителем (сэндвич), горизонтальные участки не более 1 м. Обязательна установка шибера (задвижки) с фиксацией не менее 20% открытого сечения.
Установка и требования к помещению. Монтаж котла должен выполняться специализированной организацией. Требования к котельной: отдельное помещение, высота потолков не менее 2,2 м, температура от +5 до +40 °С, влажность – не выше (без конденсата). Приточная вентиляция должна обеспечивать расход воздуха не менее 45 м³/ч (при номинальной мощности) с запасом 10%. Расстояние от фронта котла до противоположной стены – не менее 1250 мм, сзади – не менее 500 мм, с боков – не менее 500 мм. Пол из горючих материалов под котлом и перед топочной дверцей должен быть защищён от возгорания. Дверь в котельную должна открываться наружу.
Требования к теплоносителю. Рекомендуется использовать чистую воду с общей жёсткостью не более 2 мг·экв/дм³, pH 6,5–8,5. Применение жесткой воды вызывает образование накипи, что снижает теплоотдачу и может привести к повреждению блока ТЭН (не гарантийный случай). Допускается использование незамерзающих теплоносителей на основе пропиленгликоля или этиленгликоля в концентрации не более 50%. Долив теплоносителя производить в охлаждённый до 70 °С котёл.
Блок ТЭН (опционально). Для резервного электрообогрева устанавливается блок ТЭНБ мощностью 3, 6 или 9 кВт. Управление – через пульт ПУ ЭВТ-И1 с датчиком температуры. Подключение к электросети должно выполняться квалифицированным персоналом с обязательным заземлением.
Газовая горелка (опционально). Для работы на природном газе устанавливается газогорелочное устройство (модель подбирается отдельно). Монтаж и настройка горелки должны выполняться специалистами. При работе на газе котел подключается к системе дымоудаления с соблюдением норм для газового оборудования.
Система отопления. Котёл может работать в закрытых (с мембранным расширительным баком) и открытых системах. В закрытой системе обязательно наличие предохранительного клапана на 0,3 МПа, автоматического воздухоотводчика, манометра. Для предотвращения конденсатообразования рекомендуется устанавливать трёхходовой термосмесительный клапан или байпас, обеспечивающий температуру обратки не ниже 60 °С. Разгонный участок (вертикальный) после котла должен быть не менее 2 м. Запрещается устанавливать запорную арматуру между котлом и предохранительным клапаном.
Обслуживание и чистка. Ежедневно – очистка зольного ящика. Еженедельно – очистка газоходов от золы. Ежемесячно – полная чистка внутренних поверхностей и каналов газохода. Ежегодно (по окончании сезона) – полное техобслуживание, чистка камеры сгорания и газоходов, восстановление жаростойкой изоляции, чистка дымовой трубы. Чистку проводить только при отключённом от сети электрооборудовании. Для чистки теплообменника необходимо снять заслонку газохода (привести в горизонтальное положение, потянуть вверх и на себя). При работе на антраците – чистка стенок топки и газоходов 1 раз в месяц; на каменном угле – 1 раз в неделю.
Предотвращение конденсатообразования и смолообразования. При температуре обратной воды ниже 60 °С на внутренних стенках котла и дымохода образуется конденсат, вызывающий коррозию и отложение дегтя. Рекомендуется поддерживать температуру обратки не ниже 60 °С. При работе на сыром топливе (особенно дровах) возможно отложение дегтя – удалять скребком или выжиганием сухими дровами при максимальной температуре.
Защита от замерзания. При остановке котла на длительное время в зимний период (более 5 часов) необходимо слить воду из котла и системы отопления, если используется вода, либо использовать антифриз. Запрещается оставлять котёл с теплоносителем при отрицательной температуре.
Гарантийные обязательства. Гарантийный срок на корпус котла составляет 2 года при выполнении условий расширенной гарантии (регистрация на сайте reg.zota.ru в течение 12 месяцев и ежегодное техобслуживание). При невыполнении – 1 год. Гарантийный срок на сопутствующую комплектацию – 1 год. Срок службы – 10 лет. Гарантия не распространяется на расходные материалы (колосники, уплотнения дверей, термометр, шуровочная решётка, заслонка) и на повреждения, вызванные использованием жёсткой воды, отсутствием предохранительного клапана, неправильным монтажом, самовольным изменением конструкции, перегревом (прогар водонеохлаждаемых поверхностей), использованием некачественного топлива, эксплуатацией без зольного ящика и другими нарушениями, перечисленными в паспорте.
Комплект поставки. В комплект входят: котёл в сборе, две колосниковые решётки (200×300 мм и 100×300 мм), зольный ящик, кочерга (L=680 мм), шуровка (L=692 мм), совок (L=655 мм), паспорт и инструкция по эксплуатации, термометр, упаковка. Патрубок дымохода, блок ТЭН, панель управления ПУ ЭВТ-И1, регулятор тяги, газогорелочное устройство приобретаются отдельно (дополнительная комплектация).
