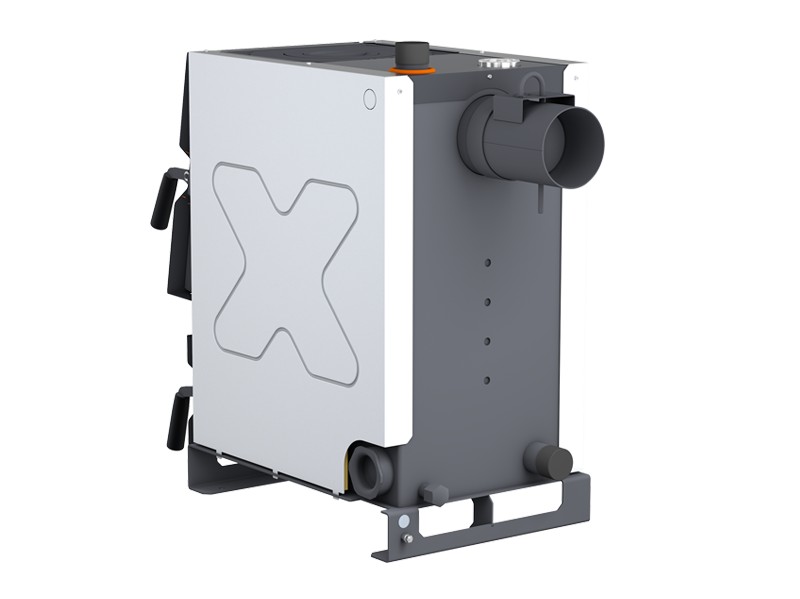

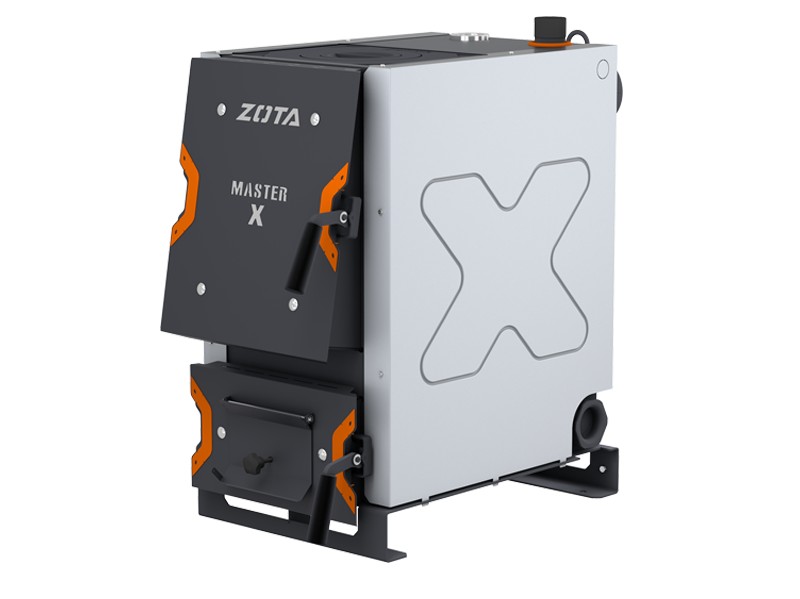

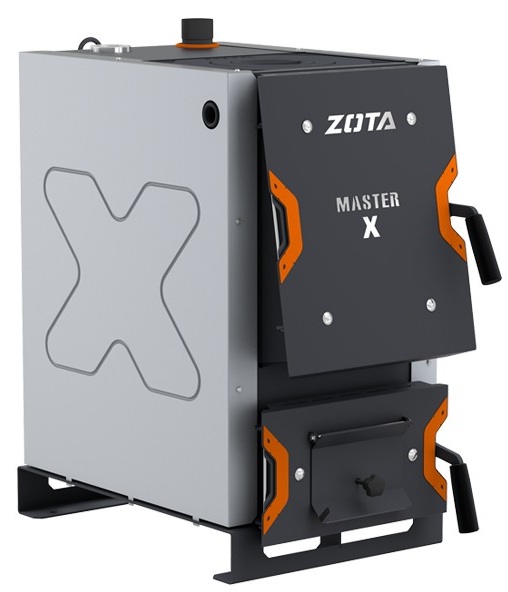

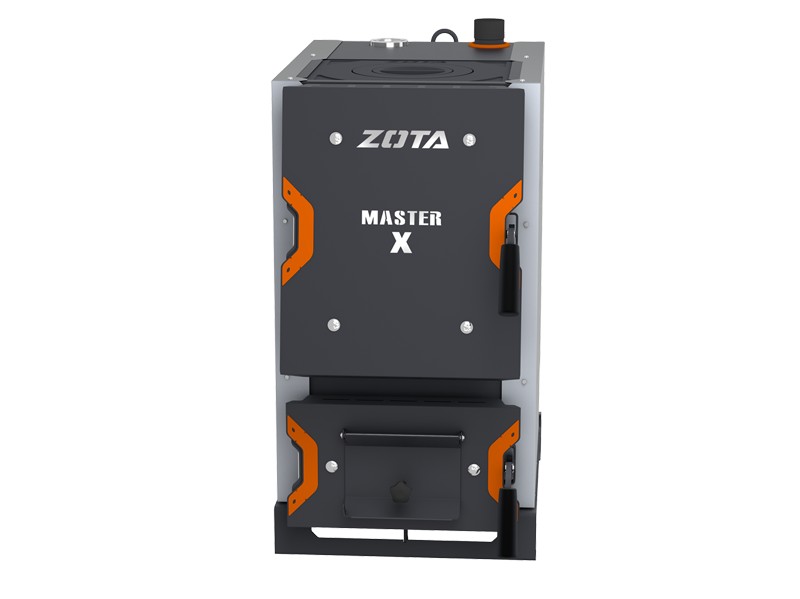

Твердотопливный стальной водогрейный напольный котёл ZOTA Master-X 32П, это энергонезависимое (при работе на твёрдом топливе) отопительное оборудование с чугунной варочной плитой и возможностью подключения электрического ТЭНа в качестве резервного источника тепла. Котёл имеет цельносварной корпус с газоплотными дверцами, теплообменник с доступом для чистки, систему подачи первичного воздуха (заслонка на зольной дверце) и заслонку газохода для регулировки тяги. Предназначен для систем водяного отопления с естественной или принудительной циркуляцией в жилых и производственных помещениях. Основное топливо – каменный и бурый уголь, дрова, древесные и угольные брикеты; электричество используется как резервное топливо. Котёл соответствует ТУ 27.52.12-006-47843355-2018.
Тепловая мощность. Номинальная теплопроизводительность составляет 32 кВт, минимальная тепловая мощность – 10 кВт. Этого достаточно для обогрева помещений (ориентировочно до 320 м² при высоте потолков до 2,7 м, с учётом климатического коэффициента). При использовании антифриза мощность может снижаться.
Коэффициент полезного действия (КПД). КПД котла составляет не менее 73%.
Рабочее давление и температура. Максимальное рабочее давление в гидравлическом контуре котла – 0,3 МПа (3 бар). Максимальная температура теплоносителя на выходе – не более 85 °С. Для предотвращения конденсатообразования рекомендуется поддерживать температуру обратной воды не ниже 60 °С. В закрытой системе отопления обязательно устанавливается предохранительный клапан на давление не более 0,3 МПа на расстоянии не более 1 м от котла (до запорной арматуры).
Объёмы и размеры котла. Объём теплоносителя в котле (водяная рубашка) – не менее 48 л. Объём камеры сгорания – 64 л. Объём зольного ящика – 15 л. Глубина топки – 790 мм. Размер загрузочной дверцы – 310×386 мм. Диаметр конфорки (чугунная плита) – 120 мм.
Виды топлива. Основное топливо – уголь бурый (фракция 20–50 мм), уголь длиннопламенный (фракция 20–50 мм), дрова, древесные брикеты, угольные брикеты (бездымное топливо). Рекомендуемая фракция угля – 20–50 мм, дров – длина до 790 мм. Влажность топлива должна быть минимальной (дрова сухие). Запрещается использовать горючие жидкости для растопки.
Ориентировочный расход топлива. При номинальной мощности (32 кВт): уголь бурый – 8,0 кг/ч, уголь длиннопламенный – 6,1 кг/ч, дрова – 13,0 кг/ч, древесные брикеты – 9,1 кг/ч, угольные брикеты – 6,4 кг/ч.
Время работы на одной загрузке. При работе на буром угле: при номинальной мощности – до 4 часов, при минимальной мощности – до 15 часов. На длиннопламенном угле: при номинальной мощности – до 4 часов, при минимальной – до 16 часов. Время зависит от калорийности, влажности, фракции топлива.
Варочная поверхность. Котёл оснащён чугунной варочной плитой с одной конфоркой (диаметр 120 мм), что позволяет использовать его для приготовления пищи. Плита имеет теплоизоляцию.
Электрическая часть (опционально). Котёл имеет возможность работы на электричестве как на резервном топливе. Для этого вместо заглушки в нижней части корпуса устанавливается блок ТЭНБ мощностью от 3 до 9 кВт. Для управления ТЭНБ используется панель управления ПУ ЭВТ-И1. Датчик температуры устанавливается в отверстие на боковой стенке котла. Подключение к электросети (220 В или 380 В) должно выполняться лицензированной организацией. При установке ТЭНа котёл становится энергозависимым. Корпус котла подлежит заземлению (болт заземления предусмотрен).
Система автоматики и регулирования (при работе на твёрдом топливе). Котёл является энергонезависимым. Количество подаваемого первичного воздуха регулируется заслонкой на зольной дверце (ручкой заслонки). Для автоматической регулировки тяги может быть установлен механический регулятор тяги – опция. Регулятор подключается к заслонке подачи воздуха, не требует электропитания. На котле установлен термометр для контроля температуры теплоносителя. Также имеется заслонка дымохода для грубой регулировки тяги.
Контроль температуры. Термометр (входит в комплект) установлен на передней панели корпуса и позволяет визуально контролировать температуру теплоносителя.
Конструкция топочного пространства. Корпус цельносварной, с боковым и верхним кожухом, теплоизоляцией. Топка имеет две колосниковые решётки размером 300×350 мм (или 300×300 мм, в зависимости от комплектации). Под колосниками – выдвижной зольный ящик. Газоходы имеют доступ для чистки через шуровочную решётку. Предусмотрена заслонка газохода. На корпусе расположены патрубки подачи и обратки (резьба G 1½"), патрубок сливной, отверстие под датчик температуры (для ПУ ЭВТ-И1), заглушка под тягорегулятор, заглушка под блок ТЭН.
Дверцы котла. Котёл оснащён загрузочной дверцей (с ручкой) и зольной дверцей (с заслонкой подачи воздуха). Дверцы имеют уплотнители (расходный материал). При загрузке топлива необходимо избегать просыпания на рамку двери – это может привести к прогоранию лакокрасочного покрытия. Запрещается эксплуатировать аппарат без установленной шуровочной решётки.
Зольный ящик. Выдвижной зольный ящик объёмом 15 л. Служит для сбора золы. Регулировка подачи первичного воздуха осуществляется заслонкой на зольной дверце. Рекомендуется очищать ящик несколько раз в день по мере наполнения. Запрещается эксплуатировать котёл без установленного зольного ящика.
Присоединительные размеры. Патрубки для подключения к системе отопления (подача и обратка) – наружная резьба G 1½".
Диаметр дымохода. Рекомендуемый диаметр дымохода – 180 мм (высота 10 м) или 150 мм (высота 6 м). Требуемое разрежение за котлом при номинальной мощности – 26–28 Па. Дымоход должен быть отдельным, выполнен из нержавеющей стали с утеплителем (сэндвич), горизонтальные участки не более 1 м. Обязательна установка шибера (задвижки) с фиксацией не менее 20% открытого сечения.
Установка и требования к помещению. Монтаж котла должен выполняться специализированной организацией. Требования к котельной: отдельное помещение, высота потолков не менее 2,2 м, температура от +5 до +40 °С, влажность – не выше (без конденсата). Приточная вентиляция должна обеспечивать расход воздуха не менее 48 м³/ч (при номинальной мощности) с запасом 10%. Расстояние от фронта котла до противоположной стены – не менее 1250 мм, сзади – не менее 500 мм, с боков – не менее 500 мм. Пол из горючих материалов под котлом и перед топочной дверцей должен быть защищён от возгорания. Дверь в котельную должна открываться наружу.
Требования к теплоносителю. Рекомендуется использовать чистую воду с общей жёсткостью не более 2 мг·экв/дм³, pH 6,5–8,5. Применение жесткой воды вызывает образование накипи, что снижает теплоотдачу и может привести к повреждению блока ТЭН (не гарантийный случай). Допускается использование незамерзающих теплоносителей на основе пропиленгликоля или этиленгликоля в концентрации не более 50%. Долив теплоносителя производить в охлаждённый до 70 °С котёл.
Блок ТЭН (опционально). Для резервного электрообогрева устанавливается блок ТЭНБ мощностью от 3 до 9 кВт. Управление – через пульт ПУ ЭВТ-И1 с датчиком температуры. Подключение к электросети должно выполняться квалифицированным персоналом с обязательным заземлением.
Система отопления. Котёл может работать в закрытых (с мембранным расширительным баком) и открытых системах. В закрытой системе обязательно наличие предохранительного клапана на 0,3 МПа, автоматического воздухоотводчика, манометра. Для предотвращения конденсатообразования рекомендуется устанавливать трёхходовой термосмесительный клапан или байпас, обеспечивающий температуру обратки не ниже 60 °С. Разгонный участок (вертикальный) после котла должен быть не менее 2 м. Запрещается устанавливать запорную арматуру между котлом и предохранительным клапаном.
Обслуживание и чистка. Ежедневно – очистка зольного ящика. Еженедельно – очистка газоходов от золы. Ежемесячно – полная чистка внутренних поверхностей и каналов газохода. Ежегодно (по окончании сезона) – полное техобслуживание, чистка камеры сгорания и газоходов, восстановление жаростойкой изоляции, чистка дымовой трубы. Чистку проводить только при отключённом от сети электрооборудовании. Запрещается эксплуатация без шуровочной решётки.
Предотвращение конденсатообразования и смолообразования. При температуре обратной воды ниже 60 °С на внутренних стенках котла и дымохода образуется конденсат, вызывающий коррозию и отложение дегтя. Рекомендуется поддерживать температуру обратки не ниже 60 °С. При работе на сыром топливе (особенно дровах) возможно отложение дегтя – удалять скребком или выжиганием сухими дровами при максимальной температуре.
Защита от замерзания. При остановке котла на длительное время в зимний период необходимо слить воду из котла и системы отопления, если используется вода, либо использовать антифриз. Запрещается оставлять котёл с теплоносителем при отрицательной температуре.
Гарантийные обязательства. Гарантийный срок на корпус котла составляет 2 года при выполнении условий расширенной гарантии (регистрация на сайте reg.zota.ru в течение 12 месяцев и ежегодное техобслуживание). При невыполнении – 1 год. Гарантийный срок на сопутствующую комплектацию – 1 год. Срок службы – 10 лет. Гарантия не распространяется на расходные материалы (колосники, уплотнения дверей, термометр, шуровочная решётка) и на повреждения, вызванные использованием жёсткой воды, отсутствием предохранительного клапана, неправильным монтажом, самовольным изменением конструкции, перегревом (прогар водонеохлаждаемых поверхностей), использованием некачественного топлива, эксплуатацией без зольного ящика или шуровочной решётки и другими нарушениями, перечисленными в паспорте.
Комплект поставки (базовая комплектация). В комплект входят: аппарат в сборе, две колосниковые решётки (300×350 мм или 300×300 мм), конфорка в сборе, зольный ящик, совок (L=655 мм), кочерга (L=854 мм), паспорт и инструкция по эксплуатации, термометр, упаковка. Патрубок дымохода, блок ТЭН, панель управления ПУ ЭВТ-И1, регулятор тяги, дополнительные совки приобретаются отдельно.
