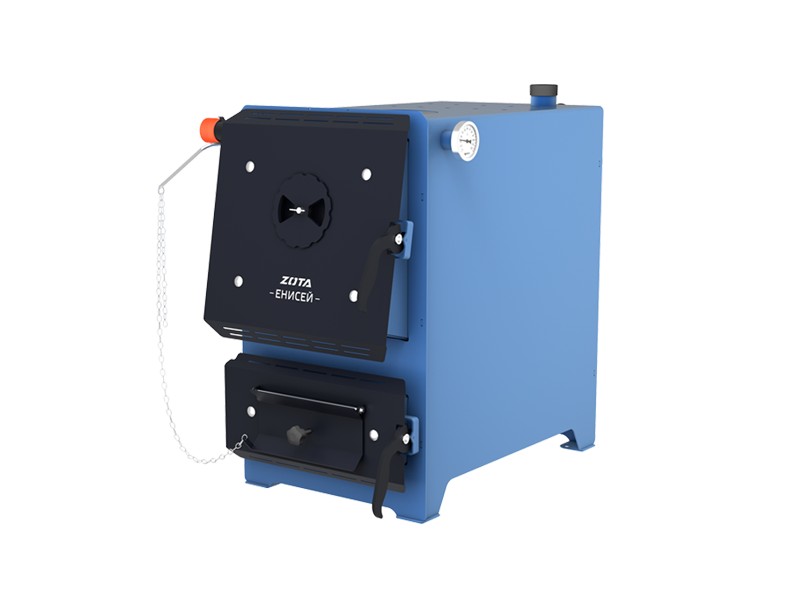

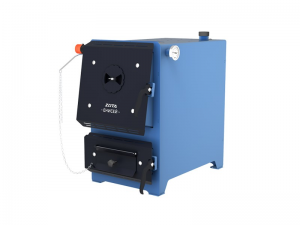

Твердотопливный стальной водогрейный напольный котёл ZOTA Енисей 12, это энергонезависимое (при работе на твёрдом топливе) отопительное оборудование с возможностью подключения электрического ТЭНа в качестве резервного источника тепла. Котёл имеет цельносварной корпус с теплообменником, газоплотные дверцы, систему подачи первичного и вторичного воздуха, что обеспечивает точную регулировку мощности. Предназначен для систем водяного отопления с естественной или принудительной циркуляцией в жилых и производственных помещениях. Основное топливо – каменный и бурый уголь, дрова, древесные и угольные брикеты; электричество используется как резервное топливо. Котёл соответствует ТУ 27.52.12-006-47843355-2018.
Тепловая мощность. Номинальная теплопроизводительность составляет 12 кВт, минимальная тепловая мощность – 4,5 кВт. Этого достаточно для обогрева помещений (ориентировочно до 120 м² при высоте потолков до 2,7 м, с учётом климатического коэффициента). При использовании антифриза мощность может снижаться.
Коэффициент полезного действия (КПД). КПД котла составляет не менее 70%.
Рабочее давление и температура. Максимальное рабочее давление в гидравлическом контуре котла – 0,3 МПа (3 бар). Максимальная температура теплоносителя на выходе – не более 85 °С. Для предотвращения конденсатообразования рекомендуется поддерживать температуру обратной воды не ниже 60 °С. В закрытой системе отопления обязательно устанавливается предохранительный клапан на давление не более 0,3 МПа на расстоянии не более 1 м от котла (до запорной арматуры).
Объёмы и размеры котла. Объём теплоносителя в котле (водяная рубашка) – не менее 32 л. Объём камеры сгорания – 33 л. Объём зольного ящика – 6,1 л. Глубина топки – 440 мм. Размер загрузочной дверцы – 310×295 мм.
Виды топлива. Основное топливо – уголь бурый (фракция 20–50 мм), уголь длиннопламенный (фракция 20–50 мм), дрова, древесные брикеты, угольные брикеты (бездымное топливо). Рекомендуемая фракция угля – 20–50 мм, дров – длина до 440 мм. Влажность топлива должна быть минимальной (дрова сухие). Запрещается использовать горючие жидкости для растопки.
Ориентировочный расход топлива. При номинальной мощности (12 кВт): уголь бурый – 3,1 кг/ч, уголь длиннопламенный – 2,3 кг/ч, дрова – 5,0 кг/ч, древесные брикеты – 3,5 кг/ч, угольные брикеты – 2,4 кг/ч.
Время работы на одной загрузке. При работе на буром угле: при номинальной мощности – до 5 часов, при минимальной мощности – до 12 часов. На длиннопламенном угле: при номинальной мощности – до 7 часов, при минимальной – до 16 часов. Время зависит от калорийности, влажности, фракции топлива.
Варочная поверхность. Котёл оснащён двумя конфорками (диаметр конфорки – 180 мм), что позволяет использовать его для приготовления пищи.
Электрическая часть (опционально). Котёл имеет возможность работы на электричестве как на резервном топливе. Для этого в нижней части корпуса (вместо заглушки) устанавливается блок ТЭНБ мощностью 3, 6 или 9 кВт. Для управления ТЭНБ используется панель управления ПУ ЭВТ-И1. Подключение к электросети (220 В или 380 В) должно выполняться лицензированной организацией. При установке ТЭНа котёл становится энергозависимым. Корпус котла подлежит заземлению (болт заземления предусмотрен).
Система автоматики и регулирования (при работе на твёрдом топливе). Котёл является энергонезависимым. Количество подаваемого воздуха регулируется вручную заслонками: заслонка подачи первичного воздуха (на дверце поддувала) и заслонка подачи вторичного воздуха. Для автоматической регулировки тяги может быть установлен механический регулятор тяги – опция. Регулятор не требует электропитания. На котле установлен термометр для контроля температуры теплоносителя.
Контроль температуры. Термометр (входит в комплект) установлен на корпусе и позволяет визуально контролировать температуру теплоносителя.
Конструкция топочного пространства. Корпус цельносварной. Топка имеет колосниковую решётку размером 300×300 мм (чугунная). Под колосниками – выдвижной зольный ящик. Газоходы имеют доступ для чистки. Предусмотрена заслонка дымохода (ручка для регулировки). На корпусе расположены патрубки подачи и обратки (резьба G 1½"), патрубок сливной, отверстие под датчик температуры (для ПУ ЭВТ-И1), заглушка под тягорегулятор, заглушка под блок ТЭН.

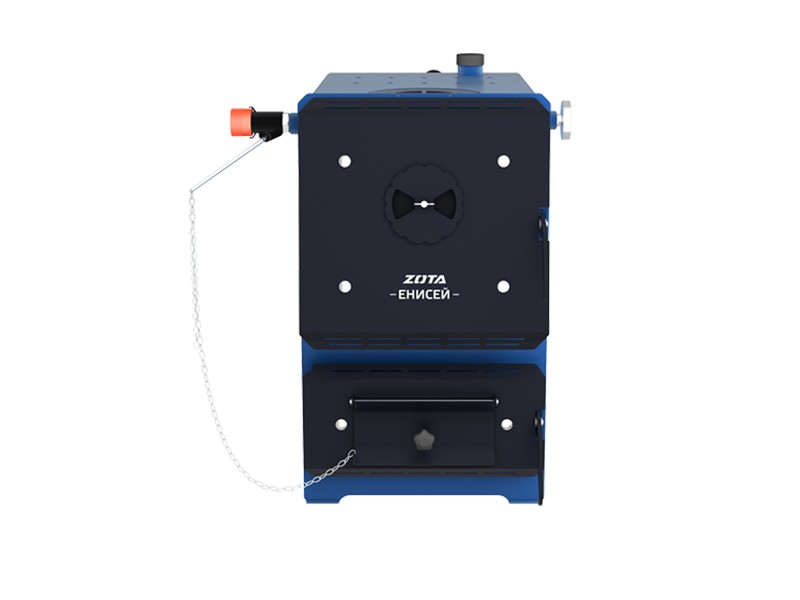

Дверцы котла. Котёл оснащён загрузочной дверцей (с ручкой) и поддувальной дверцей (с заслонками первичного и вторичного воздуха). Дверцы имеют уплотнители (расходный материал). При загрузке топлива необходимо избегать просыпания на рамку двери – это может привести к прогоранию лакокрасочного покрытия.
Зольный ящик. Выдвижной зольный ящик объёмом 6,1 л. Рекомендуется очищать его несколько раз в день по мере наполнения. Запрещается эксплуатировать аппарат без установленного зольного ящика.
Присоединительные размеры. Патрубки для подключения к системе отопления (подача и обратка) – наружная резьба G 1½".

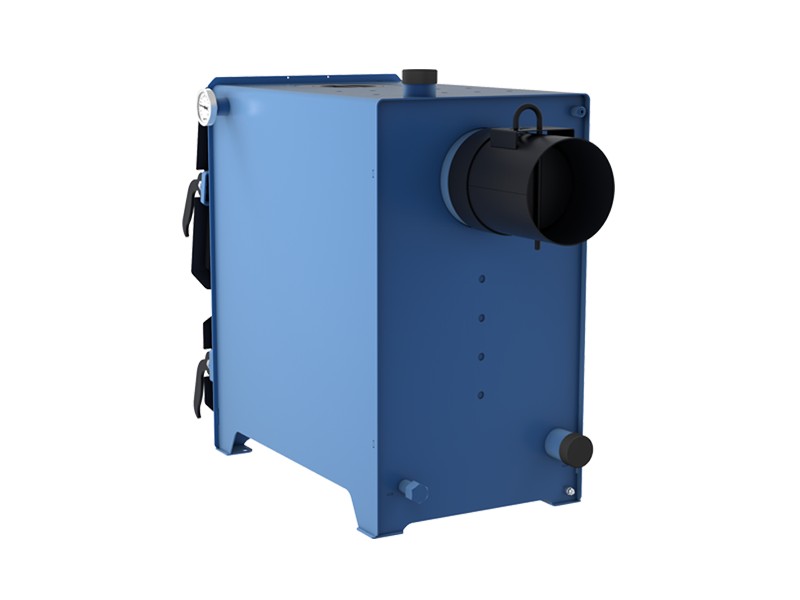

Диаметр дымохода. Рекомендуемый диаметр дымохода – 120 мм (или 150 мм при использовании соответствующего патрубка-опции). Высота дымохода – не менее 5 м, при диаметре 120 мм рекомендуется высота 10–12 м (см. таблицу в паспорте). Требуемое разрежение за котлом при номинальной мощности – 9–11 Па. Дымоход должен быть отдельным, выполнен из нержавеющей стали с утеплителем (сэндвич), горизонтальные участки не более 1 м. Обязательна установка шибера (задвижки) с фиксацией не менее 20% открытого сечения.
Установка и требования к помещению. Монтаж котла должен выполняться специализированной организацией. Требования к котельной: отдельное помещение, высота потолков не менее 2,2 м, температура от +5 до +40 °С, влажность – не выше (без конденсата). Приточная вентиляция должна обеспечивать расход воздуха не менее 18 м³/ч (при номинальной мощности) с запасом 10%. Расстояние от фронта котла до противоположной стены – не менее 1250 мм, сзади – не менее 500 мм, с боков – не менее 500 мм. Пол из горючих материалов под котлом и перед топочной дверцей должен быть защищён от возгорания. Дверь в котельную должна открываться наружу.
Требования к теплоносителю. Рекомендуется использовать чистую воду с общей жёсткостью не более 2 мг·экв/дм³, pH 6,5–8,5. Применение жесткой воды вызывает образование накипи, что снижает теплоотдачу и может привести к повреждению блока ТЭН (не гарантийный случай). Допускается использование незамерзающих теплоносителей на основе пропиленгликоля или этиленгликоля в концентрации не более 50%. Долив теплоносителя производить в охлаждённый до 70 °С котёл.
Блок ТЭН (опционально). Для резервного электрообогрева устанавливается блок ТЭНБ мощностью 3, 6 или 9 кВт. Управление – через пульт ПУ ЭВТ-И1 с датчиком температуры (устанавливается в отверстие на задней стенке). Подключение к электросети должно выполняться квалифицированным персоналом с обязательным заземлением.
Система отопления. Котёл может работать в закрытых (с мембранным расширительным баком) и открытых системах. В закрытой системе обязательно наличие предохранительного клапана на 0,3 МПа, автоматического воздухоотводчика, манометра. Для предотвращения конденсатообразования рекомендуется устанавливать трёхходовой термосмесительный клапан или байпас, обеспечивающий температуру обратки не ниже 60 °С. Разгонный участок (вертикальный) после котла должен быть не менее 2 м. Запрещается устанавливать запорную арматуру между котлом и предохранительным клапаном.
Обслуживание и чистка. Ежедневно – очистка зольного ящика. Еженедельно – очистка газоходов от золы. Ежемесячно – полная чистка внутренних поверхностей и каналов газохода. Ежегодно (по окончании сезона) – полное техобслуживание, чистка камеры сгорания и газоходов, восстановление жаростойкой изоляции, чистка дымовой трубы. Чистку проводить только при отключённом от сети электрооборудовании.
Предотвращение конденсатообразования и смолообразования. При температуре обратной воды ниже 60 °С на внутренних стенках котла и дымохода образуется конденсат, вызывающий коррозию и отложение дегтя. Рекомендуется поддерживать температуру обратки не ниже 60 °С. При работе на сыром топливе (особенно дровах) возможно отложение дегтя – удалять скребком или выжиганием сухими дровами при максимальной температуре.
Защита от замерзания. При остановке котла на длительное время в зимний период необходимо слить воду из котла и системы отопления, если используется вода, либо использовать антифриз. Запрещается оставлять котёл с теплоносителем при отрицательной температуре.
Гарантийные обязательства. Гарантийный срок на корпус котла составляет 2 года при выполнении условий расширенной гарантии (регистрация на сайте reg.zota.ru в течение 12 месяцев и ежегодное техобслуживание). При невыполнении – 1 год. Гарантийный срок на сопутствующую комплектацию – 1 год. Срок службы – 10 лет. Гарантия не распространяется на расходные материалы (колосники, уплотнения дверей, термометр) и на повреждения, вызванные использованием жёсткой воды, отсутствием предохранительного клапана, неправильным монтажом, самовольным изменением конструкции, перегревом (прогар водонеохлаждаемых поверхностей), использованием некачественного топлива и другими нарушениями, перечисленными в паспорте.
Комплект поставки. В комплект входят: аппарат в сборе, колосниковая решётка 300×300 мм (1 шт.), конфорки (2 шт.), термометр, зольный ящик, кочерга (L=533 мм), паспорт и инструкция по эксплуатации, упаковка. Патрубок дымохода, блок ТЭН, панель управления ПУ ЭВТ-И1, регулятор тяги, совок, дополнительные колосники приобретаются отдельно.
