Описание:

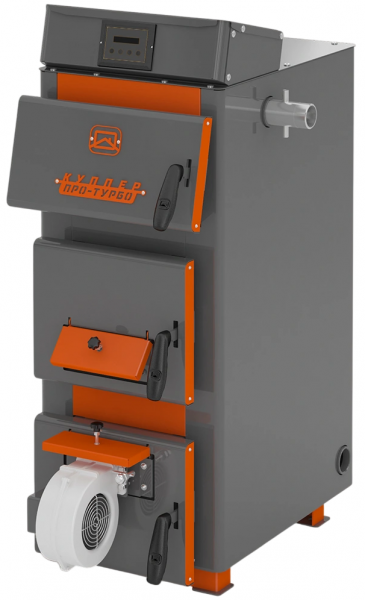

Твердотопливный напольный котел Теплодар Куппер ПРО Турбо 22 (1.1) это высокоэффективное отопительное оборудование с водяной рубашкой, принудительной подачей воздуха (турбонаддувом) и автоматическим контроллером, предназначенное для отопления жилых и коммунально-бытовых помещений площадью от 150 до 220 м². Модель сочетает надежную стальную конструкцию толщиной 3 мм, развитую поверхность теплообмена, водотрубный колосник, а также встроенную автоматику, управляющую вентилятором наддува и циркуляционным насосом, что позволяет значительно повысить КПД, увеличить продолжительность горения на одной закладке и снизить расход топлива.
Тепловая мощность. Номинальная теплопроизводительность составляет 22 кВт, что достаточно для обогрева помещений площадью от 150 до 220 м² при высоте потолков до 2,7 м и средних теплопотерях здания. При использовании антифриза в качестве теплоносителя мощность котла снижается на 15–20%.
Рабочее давление и температура. Максимальное рабочее давление в системе отопления – 0,3 МПа (3 кгс/см²). Максимальная температура теплоносителя на выходе – 95 °С, однако в автоматическом режиме контроллер ограничивает нагрев до 90 °С для повышения безопасности. Рекомендуемая температура обратной воды после выхода котла на режим составляет 60–80 °С для предотвращения конденсатообразования и отложения сажи. В закрытой системе отопления обязательно устанавливается предохранительный клапан, рассчитанный на давление не более 0,3 МПа.
Объемы котла. Объем водяной рубашки (теплообменника) составляет 55 литров, что обеспечивает достаточную тепловую инерцию. Объем топки – 51 литр, что позволяет загружать поленья длиной до 400–500 мм и обеспечивает продолжительную работу на одной закладке.
Ориентировочная масса загрузки топлива. При использовании дров (влажность не более 20%, диаметр 40–100 мм) одна загрузка составляет 10–23 кг, время горения – до 6 часов в зависимости от интенсивности. При использовании угля (зернистость не менее 40 мм) загрузка составляет 25–41 кг, время работы – до 16 часов (при работе на минимальной тепловой мощности и соблюдении оптимальных условий).
Виды топлива. Котел предназначен для работы на твердых видах топлива: дровах, каменном угле, торфяных брикетах. Удельная теплота сгорания угля должна быть не менее 5800 ккал/кг. Запрещается использовать уголь фракцией менее 40 мм, с высоким содержанием пыли, песка и других включений. Для растопки применяются сухие дрова; уголь загружается после образования устойчивого слоя горящих углей. Дополнительно котел может быть переведен на пеллетное или газообразное топливо с установкой соответствующих горелок (пеллетные ГПФ-26 Комфорт/Норма, газовые АГГ-26К/АГГН-26К).
Конструкция и принцип действия. Котел выполнен по схеме вертикального теплообменника с развитой водяной рубашкой, охватывающей топку со всех сторон. Водотрубный колосник из наклонных труб обеспечивает дополнительный теплосъем от горящих углей. Между трубами теплообменника расположены съемные козырьки, обеспечивающие оборот топочных газов и максимальную теплоотдачу. Корпус усилен стяжками. Наружные поверхности теплоизолированы базальтовым картоном и облицованы декоративными панелями с полимерным покрытием.
Система принудительной подачи воздуха (турбонаддув). На зольную дверцу через кронштейн установлен вентилятор наддува (мощность 83 Вт, производительность 255 м³/ч, создаваемое давление 360 Па), который нагнетает воздух в распределительный коллектор под колосник, обеспечивая равномерную подачу воздуха по всей площади колосниковой решетки. Выходное отверстие вентилятора оснащено клапаном с противовесом, который предотвращает попадание дыма в помещение при обратной тяге и автоматически закрывается при отключении вентилятора.
Контроллер пульта управления. Котел оснащен электронным контроллером с сенсорными кнопками и ЖК-дисплеем, который управляет работой вентилятора наддува и циркуляционного насоса. Контроллер получает данные от датчика температуры теплоносителя (NTC 10K), установленного в гильзу на линии подачи, и опционального датчика температуры уходящих газов (PT1000), врезанного в дымоход. Напряжение питания контроллера – 230 В, 50 Гц, максимальная выходная мощность канала «Вентилятор» – 400 Вт, канала «Насос ЦО» – 100 Вт.
Адаптивный режим AirFlow. В этом режиме контроллер динамически изменяет мощность вентилятора (скорость вращения) в зависимости от температуры теплоносителя или температуры уходящих газов, поддерживая заданную температуру с высокой точностью. Алгоритм AirFlow обеспечивает максимально длительное горение топлива за счет сокращения химического недохига и уменьшения спекания золы, увеличивая длительность горения на одной закладке до 30% и снижая расход топлива до 30%. Настройка параметров AirFlow (максимальная мощность вентилятора и коэффициент воздуха) выполняется индивидуально для каждой системы отопления.
Два способа регулирования горения. Контроллер может работать в режиме плавной модуляции мощности наддува по датчику температуры теплоносителя (основной режим) или по датчику температуры уходящих газов (режим подавления мощности). Датчик дымовых газов позволяет корректировать разгонную кривую, обеспечивая более длительное горение на одной загрузке и дополнительную экономию топлива.
Аварийная защита. Котел оснащен независимым аварийным датчиком перегрева (термик), который установлен в гильзу водяной рубашки и принудительно размыкает цепь вентилятора при превышении температуры теплоносителя 90 °С. При охлаждении до 60–70 °С цепь замыкается автоматически. Эксплуатация контроллера без исправного аварийного датчика запрещена.
Ручной режим эксплуатации. В случае отключения электроэнергии или неисправности контроллера котел может быть переведен в ручной режим. Для этого демонтируются вентилятор наддува, коллектор и заглушка вторичного воздуха, а управление горением осуществляется заслонками первичного и вторичного воздуха, а также поворотным шибером. Интенсивность горения регулируется винтом на зольной дверце (вручную) или с помощью опционального регулятора тяги, подключаемого к штуцеру G3/4″.
Заслонки подачи воздуха. В ручном режиме заслонка первичного воздуха (на зольной дверце) регулирует подачу воздуха под колосник, а заслонка вторичного воздуха (в нижней части топочной дверцы) обеспечивает дожиг топочных газов. В режиме растопки открыта только первичная заслонка, в режиме интенсивного горения открыты обе, в режиме длительного горения первичная закрыта, а вторичная приоткрыта на 2–5 мм.
Поворотный шибер. Устанавливается в патрубок дымосборника (диаметр 150 мм) и служит для дополнительного регулирования тяги. При чрезмерной тяге шибер прикрывается, что позволяет снизить интенсивность горения и уменьшить расход топлива.
Три дверцы котла. Котел оснащен тремя дверцами: зольной (с заслонкой первичного воздуха и вентилятором наддува), топочной (с заслонкой вторичного воздуха и защитным экраном) и прочистной (служит для загрузки топлива, прочистки теплообменника и открывается вместе с откидным лотком для удобства загрузки угля). Все дверцы имеют коробчатую конструкцию, заполненную базальтовым картоном, и по периметру уплотнены кремнеземным шнуром.
Чугунная створка и откидной лоток. Внутри топочного канала установлена чугунная створка, защищающая от просыпания горящего топлива при открытии дверцы; через пазы в створке можно осуществлять шуровку топлива. За прочистной дверцей расположен откидной лоток, который в открытом состоянии облегчает загрузку угля, а в закрытом служит пламяотбойником.
Зольный ящик. Расположен под водотрубным колосником, имеет достаточный объем для сбора золы, образующейся в течение длительной работы котла. Регулярное удаление золы и шлака необходимо не реже одного раза в сутки при использовании угля.

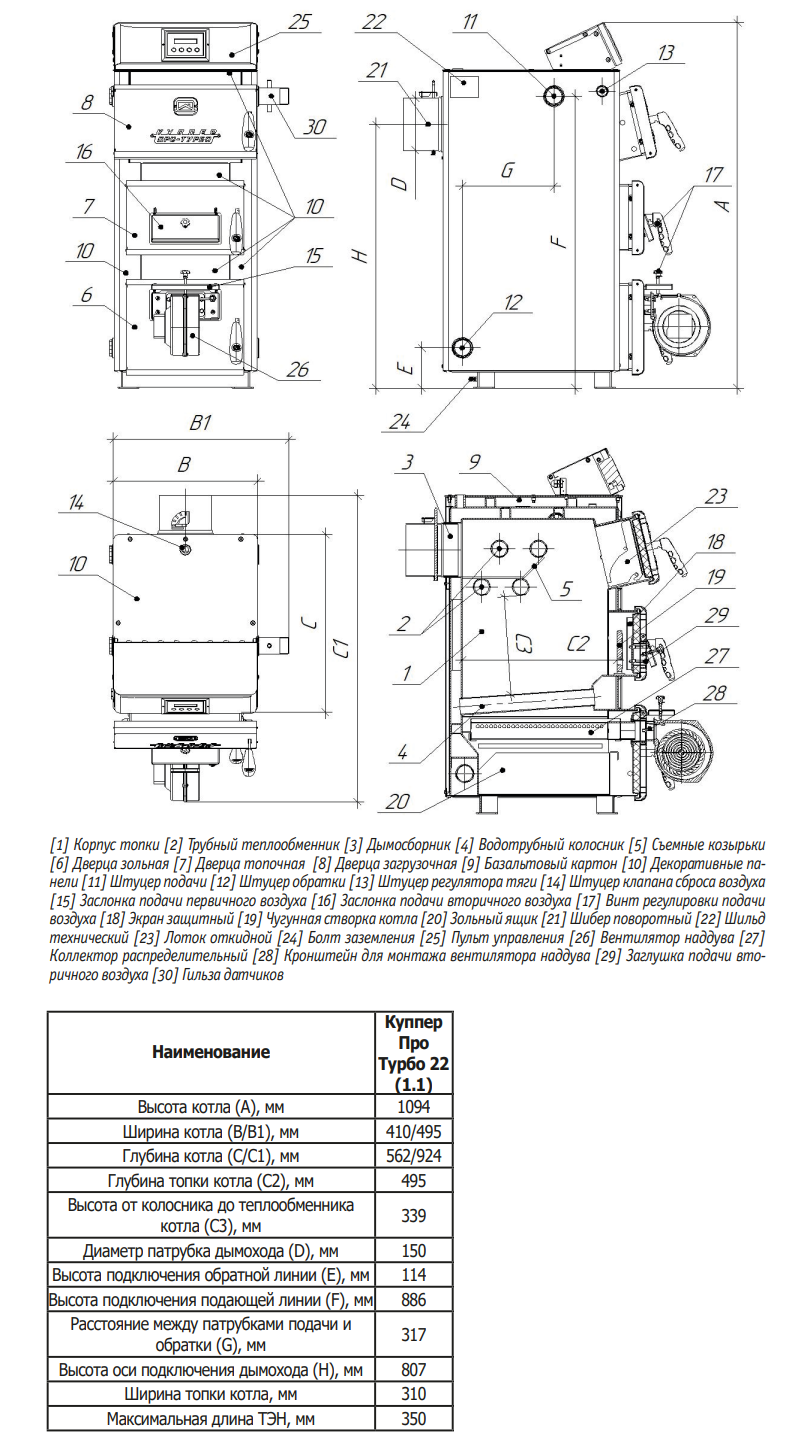

Присоединительные размеры. Штуцеры для подключения к системе отопления имеют внутреннюю трубную резьбу G1 ½″ (DN 40). На боковых сторонах расположены по два штуцера: вверху – для подачи теплоносителя, внизу – для обратки. Подключение рекомендуется выполнять с одной стороны, диагональное присоединение не рекомендуется – при отключении насоса может затрудниться естественная циркуляция. На верхней стенке расположен штуцер клапана сброса воздуха. Для установки блока ТЭН используется свободный нижний штуцер обратки.
Диаметр дымохода. Для модели Куппер ПРО Турбо 22 (1.1) диаметр дымоходного патрубка составляет 150 мм. Рекомендуемая высота дымохода от колосниковой решетки – не менее 5 м. Дымоход должен быть отдельным, использование вентиляционных каналов запрещено. Рекомендуются двустенные модульные дымоходы типа «сэндвич» из нержавеющей стали толщиной не менее 0,8 мм (марки AISI 430/439/304). Запрещается использование кирпичного дымохода. Длина горизонтального участка при выходе через стену не должна превышать 1,5 м. Датчик уходящих газов (опция) устанавливается на расстоянии не менее 1,5 м от патрубка дымохода.
Установка и требования к помещению. Монтаж котла должен выполняться специализированной организацией. Расстояние от фронта котла до противоположной стены – не менее 2 м, от боковой стены – не менее 1,5 м, от задней стены – не менее 1 м. Пол в котельной должен быть из несгораемых материалов, перед котлом устанавливается предтопочный лист. Объем котельной – не менее 15 м³ плюс 0,2 м³ на каждый киловатт мощности, высота потолка – не менее 2,5 м. Естественная вентиляция должна обеспечивать трехкратный воздухообмен в час.
Требования к теплоносителю. Рекомендуется использовать питьевую воду по ГОСТ Р 51232-98 с карбонатной жесткостью не более 0,7 мг-экв/кг. Допускается применение сертифицированных антифризов на основе пропиленгликоля, предназначенных для бытовых систем отопления. Использование антифризов на основе этиленгликоля или несертифицированных жидкостей запрещено. При использовании антифриза мощность котла снижается на 15–20%, а коэффициент теплового расширения увеличивается на 15%.
Блок ТЭН (опция). На котел может быть установлен блок из трех ТЭН суммарной мощностью 6 кВт (3×2 кВт), который монтируется в свободный нижний штуцер обратки G1½″. Блок ТЭН позволяет поддерживать температуру теплоносителя после завершения горения топлива, однако не рекомендуется использовать его в автономном режиме электроотопления. Подключение выполняется к однофазной сети 220 В (сечение провода не менее 4,0 мм², автомат 32А) или трехфазной сети 380 В (сечение провода не менее 2,5 мм², автомат 16А). Рекомендуется использовать выносной пульт управления для контроля работы ТЭНов.
Регулятор тяги (опция). При переводе котла в ручной режим (без автоматики) установка регулятора тяги позволяет стабилизировать тягу в дымоходе, оптимизировать подачу воздуха и сократить расход топлива до 20%. Регулятор подключается к штуцеру G3/4″ на левой боковой стенке, длина его погружной части не должна превышать 53 мм.
Трехходовой смесительный клапан (опция). Для поддержания температуры обратной воды не ниже 60 °С (предотвращение конденсатообразования) необходима обязательная установка трехходового смесительного клапана либо рециркуляционного насоса. В руководстве приведены схемы работы клапанов с отключаемой и фиксированной подачей теплоносителя из котла.
Подключение датчиков. Контроллер работает только с датчиками типа NTC 10K (температура теплоносителя) и PT1000 (температура уходящих газов). Датчик температуры котла устанавливается в гильзу на линии подачи и должен быть закреплен плотно к трубе с обязательной теплоизоляцией. Провода датчиков можно удлинять сечением не менее 0,75 мм², но общая длина не должна превышать 10 м. Кабели датчиков должны быть отделены от силовых проводов.
Подключение комнатного термостата и GSM модуля. Контроллер позволяет подключать комнатный термостат с сухим контактом (нормально замкнутый или нормально разомкнутый) для управления работой котла по температуре воздуха в помещении. Дополнительно может быть установлен GSM модуль для управления системой через мобильное приложение.
Электрическое подключение и заземление. Корпус котла подлежит обязательному заземлению. Болт заземления М6 расположен на задней ножке котла и маркирован знаком заземления. Подключение электрического питания выполняется организацией с квалифицированным персоналом в соответствии с ПУЭ. Электросеть должна быть трехжильной с защитным проводом РЕ и оснащена автоматическим выключателем с током утечки IDn ≤30 мА. Сетевой предохранитель контроллера (5×20 мм, 3,3А, 250В) находится внутри пульта управления.
Гарантийные обязательства. Гарантийный срок службы котла составляет 4 года со дня продажи при условии правильного монтажа и эксплуатации. Срок службы – не менее 10 лет. Чугунная створка котла, откидной лоток, козырьки, уплотнительные шнуры дверц и предохранители контроллера являются расходными материалами, гарантия на них не распространяется. Гарантия на контроллер и его комплектующие – 1 год. При отсутствии отметки о продаже гарантийный срок исчисляется с даты выпуска.
Комплект поставки. В комплект котла входят: котел, козырек (2 шт.), чугунная створка котла, ящик зольника, откидной лоток, шуровка, кочерга ПРО, заглушка Dy20 G3/4″ (1 шт.), заглушки Dy40 G1½″ (2 шт.), дверца зольная, дверца топочная, винт регулировки подачи воздуха (2 шт.), шибер поворотный 150 мм, пульт управления в сборе, вентилятор наддува, коллектор распределительный, кронштейн для монтажа вентилятора, заглушка подачи вторичного воздуха, гильза датчиков, руководство по эксплуатации, упаковка.
