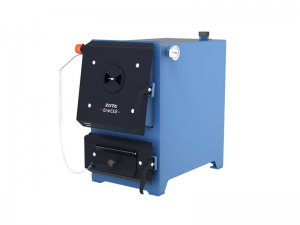

Твердотопливный стальной водогрейный напольный котёл ZOTA Енисей 20, это энергонезависимое (при работе на твёрдом топливе) отопительное оборудование с возможностью подключения электрического ТЭНа в качестве резервного источника тепла. Котёл имеет цельносварной корпус с теплообменником, газоплотные дверцы, систему подачи первичного и вторичного воздуха, что обеспечивает точную регулировку мощности. Предназначен для систем водяного отопления с естественной или принудительной циркуляцией в жилых и производственных помещениях. Основное топливо – каменный и бурый уголь, дрова, древесные и угольные брикеты; электричество используется как резервное топливо. Котёл соответствует ТУ 25.21.12-007-47843355-2018.
Тепловая мощность. Номинальная теплопроизводительность составляет 20 кВт, минимальная тепловая мощность – 6 кВт. Этого достаточно для обогрева помещений (ориентировочно до 200 м² при высоте потолков до 2,7 м, с учётом климатического коэффициента). При использовании антифриза мощность может снижаться.
Коэффициент полезного действия (КПД). КПД котла составляет не менее 72%.
Рабочее давление и температура. Максимальное рабочее давление в гидравлическом контуре котла – 0,3 МПа (3 бар). Максимальная температура теплоносителя на выходе – не более 85 °С. Для предотвращения конденсатообразования рекомендуется поддерживать температуру обратной воды не ниже 60 °С. В закрытой системе отопления обязательно устанавливается предохранительный клапан на давление не более 0,3 МПа на расстоянии не более 1 м от котла (до запорной арматуры).
Объёмы и размеры котла. Объём теплоносителя в котле (водяная рубашка) – не менее 38 л. Объём камеры сгорания – 42 л. Объём зольного ящика – 8,5 л. Глубина топки – 550 мм.
Виды топлива. Основное топливо – уголь бурый (фракция 20–50 мм), уголь длиннопламенный (фракция 20–50 мм), дрова, древесные брикеты, угольные брикеты (бездымное топливо). Рекомендуемая фракция угля – 20–50 мм, дров – длина до 550 мм. Влажность топлива должна быть минимальной (дрова сухие). Запрещается использовать горючие жидкости для растопки.
Ориентировочный расход топлива. При номинальной мощности (20 кВт): уголь бурый – 5,0 кг/ч, уголь длиннопламенный – 3,8 кг/ч, дрова – 8,2 кг/ч, древесные брикеты – 5,8 кг/ч, угольные брикеты – 4,0 кг/ч.
Время работы на одной загрузке. При работе на буром угле: при номинальной мощности – до 4 часов, при минимальной мощности – до 11 часов. На длиннопламенном угле: при номинальной мощности – до 6 часов, при минимальной – до 14 часов. Время зависит от калорийности, влажности, фракции топлива.
Варочная поверхность. Котёл не оснащён варочной плитой (конфорки отсутствуют).
Электрическая часть (опционально). Котёл имеет возможность работы на электричестве как на резервном топливе. Для этого в нижней части корпуса (вместо заглушки) устанавливается блок ТЭНБ мощностью 3, 6 или 9 кВт. Для управления ТЭНБ используется панель управления ПУ ЭВТ-И1. Подключение к электросети (220 В или 380 В) должно выполняться лицензированной организацией. При установке ТЭНа котёл становится энергозависимым. Корпус котла подлежит заземлению (болт заземления предусмотрен).
Система автоматики и регулирования (при работе на твёрдом топливе). Котёл является энергонезависимым. Количество подаваемого воздуха регулируется вручную заслонками: заслонка подачи первичного воздуха (на дверце поддувала) и заслонка подачи вторичного воздуха. Для автоматической регулировки тяги может быть установлен механический регулятор тяги – опция. Регулятор не требует электропитания. На котле установлен термометр для контроля температуры теплоносителя.
Контроль температуры. Термометр (входит в комплект) установлен на корпусе и позволяет визуально контролировать температуру теплоносителя.

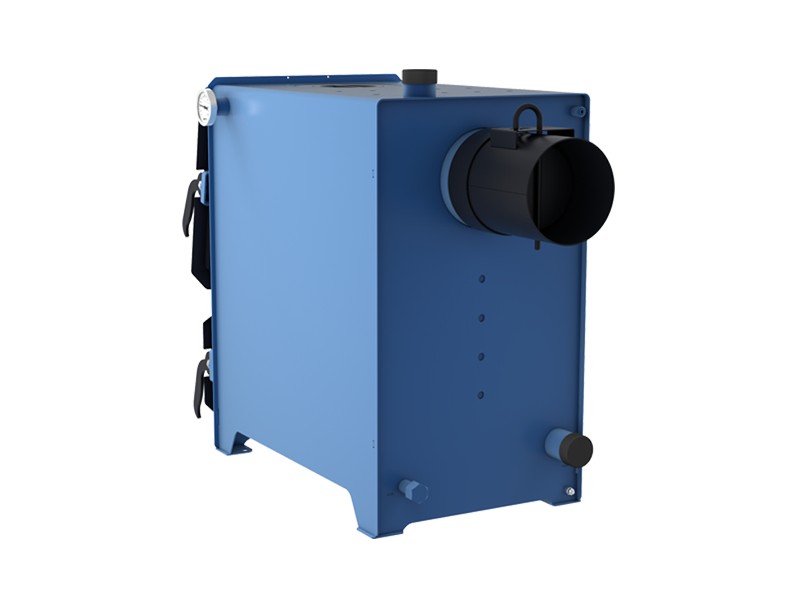

Конструкция топочного пространства. Корпус цельносварной. Топка имеет две колосниковые решётки размером 200×300 мм (чугунные). Под колосниками – выдвижной зольный ящик. Газоходы имеют доступ для чистки. Предусмотрена заслонка дымохода (ручка для регулировки). На корпусе расположены патрубки подачи и обратки (резьба G 1½"), патрубок сливной, отверстие под датчик температуры (для ПУ ЭВТ-И1), заглушка под тягорегулятор, заглушка под блок ТЭН.

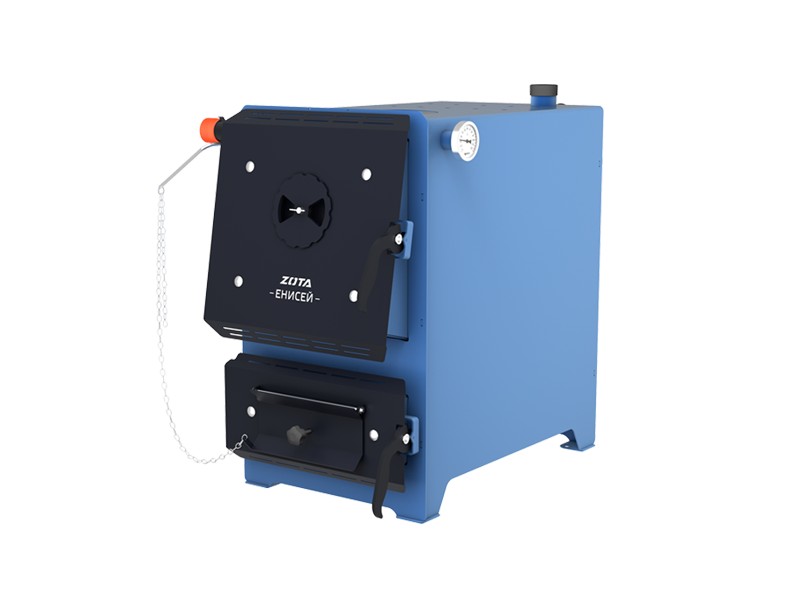

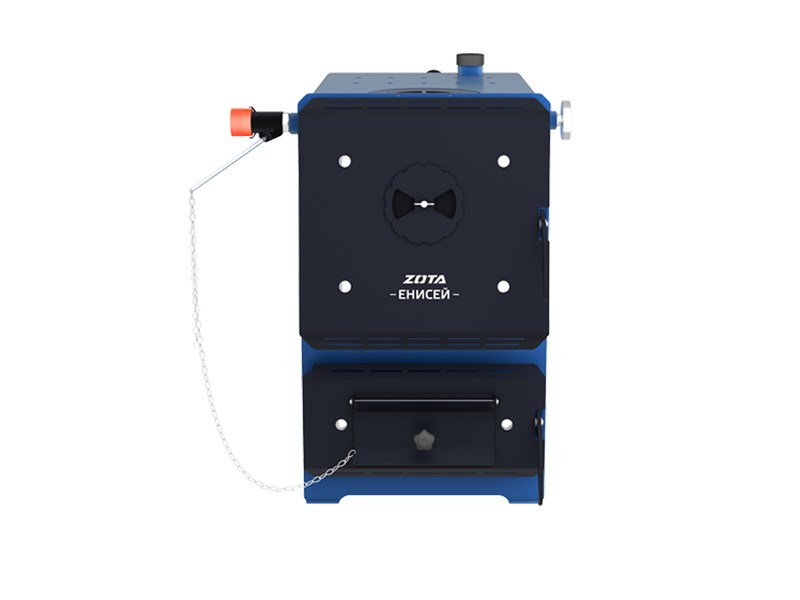

Дверцы котла. Котёл оснащён загрузочной дверцей (с ручкой) и поддувальной дверцей (с заслонками первичного и вторичного воздуха). Дверцы имеют уплотнители (расходный материал). При загрузке топлива необходимо избегать просыпания на рамку двери – это может привести к прогоранию лакокрасочного покрытия.
Зольный ящик. Выдвижной зольный ящик объёмом 8,5 л. Рекомендуется очищать его несколько раз в день по мере наполнения. Запрещается эксплуатировать котёл без установленного зольного ящика.
Присоединительные размеры. Патрубки для подключения к системе отопления (подача и обратка) – наружная резьба G 1½".
Диаметр дымохода. Рекомендуемый диаметр дымохода – 150 мм. Высота дымохода – не менее 5 м (при диаметре 150 мм). Требуемое разрежение за котлом при номинальной мощности – 11–13 Па. Дымоход должен быть отдельным, выполнен из нержавеющей стали с утеплителем (сэндвич), горизонтальные участки не более 1 м. Обязательна установка шибера (задвижки) с фиксацией не менее 20% открытого сечения.
Установка и требования к помещению. Монтаж котла должен выполняться специализированной организацией. Требования к котельной: отдельное помещение, высота потолков не менее 2,2 м, температура от +5 до +40 °С, влажность – не выше (без конденсата). Приточная вентиляция должна обеспечивать расход воздуха не менее 30 м³/ч (при номинальной мощности) с запасом 10%. Расстояние от фронта котла до противоположной стены – не менее 1250 мм, сзади – не менее 500 мм, с боков – не менее 500 мм. Пол из горючих материалов под котлом и перед топочной дверцей должен быть защищён от возгорания. Дверь в котельную должна открываться наружу.
Требования к теплоносителю. Рекомендуется использовать чистую воду с общей жёсткостью не более 2 мг·экв/дм³, pH 6,5–8,5. Применение жесткой воды вызывает образование накипи, что снижает теплоотдачу и может привести к повреждению блока ТЭН (не гарантийный случай). Допускается использование незамерзающих теплоносителей на основе пропиленгликоля или этиленгликоля в концентрации не более 50%. Долив теплоносителя производить в охлаждённый до 70 °С котёл.
Блок ТЭН (опционально). Для резервного электрообогрева устанавливается блок ТЭНБ мощностью 3, 6 или 9 кВт. Управление – через пульт ПУ ЭВТ-И1 с датчиком температуры (устанавливается в отверстие на задней стенке). Подключение к электросети должно выполняться квалифицированным персоналом с обязательным заземлением.
Система отопления. Котёл может работать в закрытых (с мембранным расширительным баком) и открытых системах. В закрытой системе обязательно наличие предохранительного клапана на 0,3 МПа, автоматического воздухоотводчика, манометра. Для предотвращения конденсатообразования рекомендуется устанавливать трёхходовой термосмесительный клапан или байпас, обеспечивающий температуру обратки не ниже 60 °С. Разгонный участок (вертикальный) после котла должен быть не менее 2 м. Запрещается устанавливать запорную арматуру между котлом и предохранительным клапаном.
Обслуживание и чистка. Ежедневно – очистка зольного ящика. Еженедельно – очистка газоходов от золы. Ежемесячно – полная чистка внутренних поверхностей и каналов газохода. Ежегодно (по окончании сезона) – полное техобслуживание, чистка камеры сгорания и газоходов, восстановление жаростойкой изоляции, чистка дымовой трубы. Чистку проводить только при отключённом от сети электрооборудовании.
Предотвращение конденсатообразования и смолообразования. При температуре обратной воды ниже 60 °С на внутренних стенках котла и дымохода образуется конденсат, вызывающий коррозию и отложение дегтя. Рекомендуется поддерживать температуру обратки не ниже 60 °С. При работе на сыром топливе (особенно дровах) возможно отложение дегтя – удалять скребком или выжиганием сухими дровами при максимальной температуре.
Защита от замерзания. При остановке котла на длительное время в зимний период необходимо слить воду из котла и системы отопления, если используется вода, либо использовать антифриз. Запрещается оставлять котёл с теплоносителем при отрицательной температуре.
Гарантийные обязательства. Гарантийный срок на корпус котла составляет 2 года при выполнении условий расширенной гарантии (регистрация на сайте reg.zota.ru в течение 12 месяцев и ежегодное техобслуживание). При невыполнении – 1 год. Гарантийный срок на сопутствующую комплектацию – 1 год. Срок службы – 10 лет. Гарантия не распространяется на расходные материалы (колосники, уплотнения дверей, термометр) и на повреждения, вызванные использованием жёсткой воды, отсутствием предохранительного клапана, неправильным монтажом, самовольным изменением конструкции, перегревом (прогар водонеохлаждаемых поверхностей), использованием некачественного топлива и другими нарушениями, перечисленными в паспорте.
Комплект поставки. В комплект входят: котёл в сборе, две колосниковые решётки (200×300 мм), термометр, зольный ящик, кочерга (L=533 мм), паспорт и инструкция по эксплуатации, упаковка. Патрубок дымохода, блок ТЭН, панель управления ПУ ЭВТ-И1, регулятор тяги, совок приобретаются отдельно.
