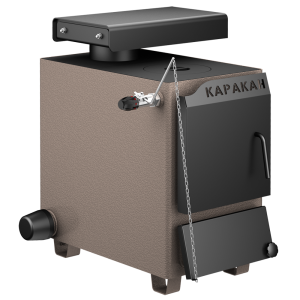

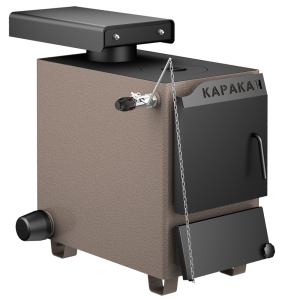

Твердотопливный стальной водогрейный напольный котёл с варочной плитой СТЭН КАРАКАН 8 ТПЭ-3, это энергонезависимое (при работе на твёрдом топливе) отопительное оборудование с возможностью подключения электрического ТЭНа в качестве резервного источника тепла. Котёл имеет цельносварной корпус с двойными стенками из листовой стали толщиной 3 мм, образующими водяную рубашку и топочную камеру. Предназначен для систем водяного отопления с естественной или принудительной циркуляцией в зданиях и сооружениях различного назначения. Основное топливо – каменный и бурый уголь, дрова, древесные брикеты, торф; электричество используется как резервное топливо для поддержания положительной температуры теплоносителя. Котёл соответствует ТУ 4858-005-55468227-2011 и требованиям ТР ТС 010/2011.
Тепловая мощность. Номинальная теплопроизводительность при работе на угле составляет 8 кВт, что достаточно для обогрева помещений площадью до 80 м² при высоте потолков до 2,7 м. При использовании других видов топлива мощность может отличаться.
Коэффициент полезного действия (КПД). КПД котла при работе на угле (антраците) составляет не менее 75%.
Рабочее давление и температура. Максимальное рабочее давление в гидравлическом контуре котла – 3 атм (0,3 МПа). Максимальная температура теплоносителя на выходе из котла – не более 90 °С. Минимальная температура теплоносителя на входе в котёл (обратная линия) для предотвращения конденсатообразования – не менее 50 °С. В системе отопления обязательно устанавливается предохранительный клапан с порогом срабатывания 3 атм (входит в дополнительную комплектацию).
Объёмы и размеры котла. Объём воды в котле (водяная рубашка) составляет 32 литра. Рекомендуемый объём системы отопления – 110 литров. Размеры топки (Ш×В×Г) – 250×240×485 мм, объём топки – 29 л. Колосниковая решётка чугунная, размером 200×300 мм.
Виды топлива. Основное топливо – каменный и бурый уголь, дрова, древесные брикеты, торф. Резервное топливо – электричество (при установке блока ТЭНБ). Влажность дров должна быть минимальной для эффективного горения. Для растопки запрещается использовать горючие или взрывчатые жидкости.
Варочная плита. Котёл оснащён стальной варочной плитой с одной конфоркой. Размеры плиты (длина×ширина) – 530×330 мм, диаметр конфорки – 195 мм. В транспортном положении плита установлена на котёл в перевёрнутом виде; перед эксплуатацией её необходимо перевернуть лицевой поверхностью вверх. Под плиту укладывается термостойкий шнур.
Электрическая часть (опционально). Котёл имеет возможность работы на электричестве как на резервном топливе. Для этого в один из двух патрубков с резьбой G 1¼" на боковой стенке устанавливается блок ТЭНБ (ТЭНБ-2…ТЭНБ-5) или ТЭНБ с регулятором (ТЭНБР). Максимальная длина ТЭН до фланца – 350 мм. Для управления ТЭНБ используется пульт ПУЭ-5 или ПУЭ-6.02 (поставляются отдельно). При установке ТЭНа котёл становится энергозависимым. Корпус котла должен быть заземлён (место крепления на ножке).
Система автоматики и регулирования (при работе на твёрдом топливе). Котёл является энергонезависимым и может оснащаться механическим регулятором тяги (поставляется отдельно). Регулятор устанавливается в резьбовое отверстие G ¾" на корпусе, его цепь крепится к дверце зольника. Для ручной регулировки подачи воздуха имеется винт ручной регулировки. Также на трубу подачи устанавливается накладной биметаллический термометр (входит в комплект).
Контроль температуры. Накладной биметаллический термометр (в комплекте) устанавливается на подающую трубу и позволяет визуально контролировать температуру теплоносителя.

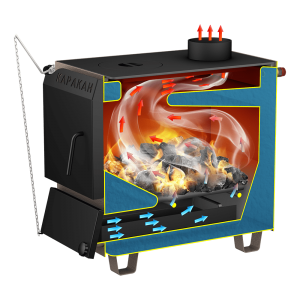

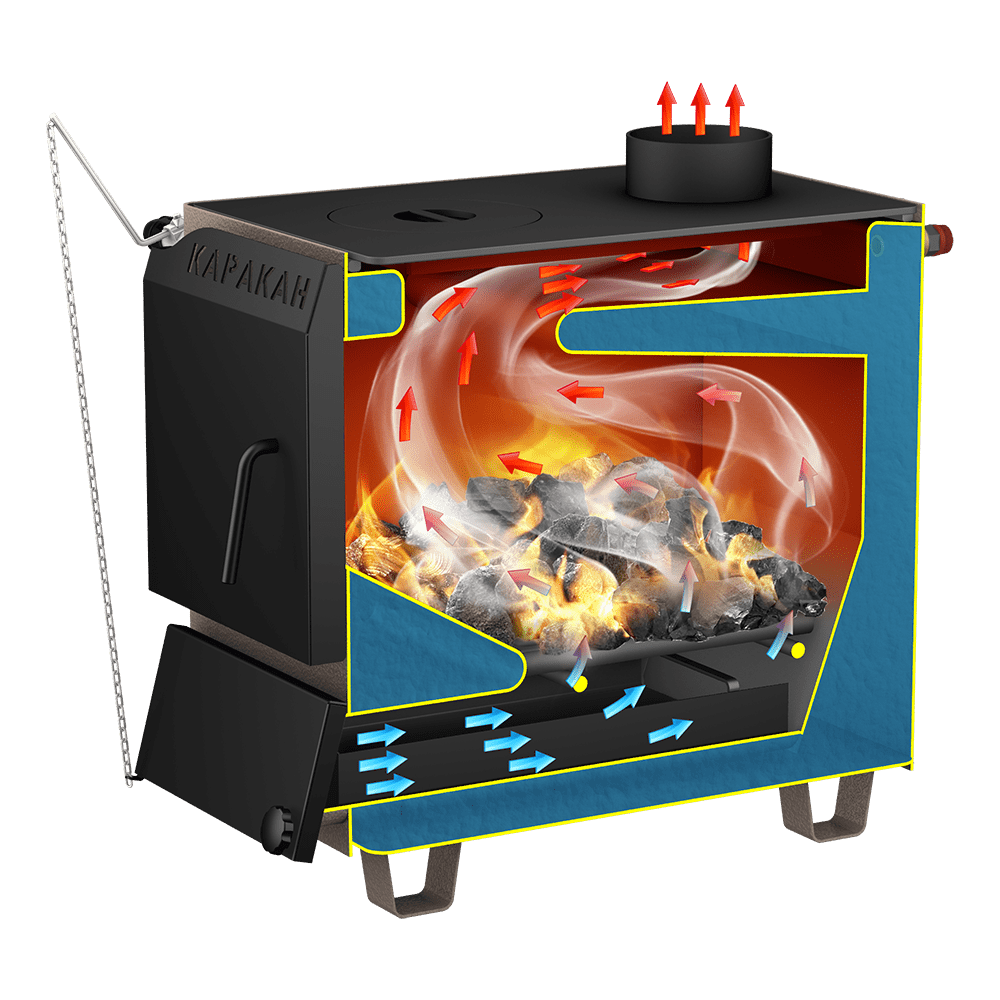

Конструкция топочного пространства. Корпус цельносварной, с двойными стенками из 3-мм листовой стали, образующими водяную рубашку и топочную камеру. В нижней части топки размещён чугунный колосник с боковыми вставками; в верхней части – водоохлаждаемый козырёк. Под колосником находится зольная камера с выдвижным зольным ящиком.

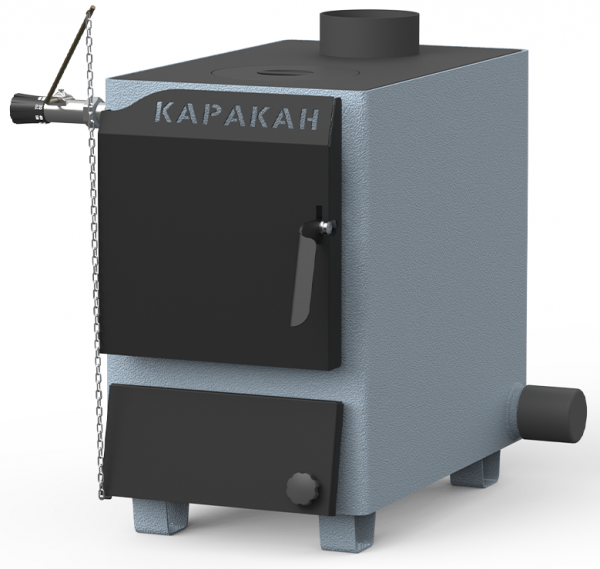

Дверцы котла. Котёл оснащён двумя дверцами: загрузочной и зольной. К дверце зольника крепится цепь регулятора тяги. Дверцы имеют уплотнители, обеспечивающие герметичность.
Зольный ящик. Выдвижной зольный ящик расположен под колосниковой решёткой в зольной камере, служит для сбора и удаления золы. Регулярное удаление золы производится вручную по мере накопления.

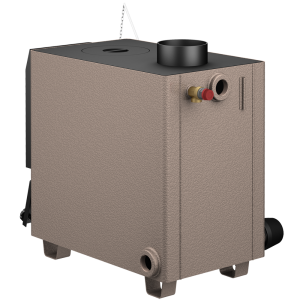

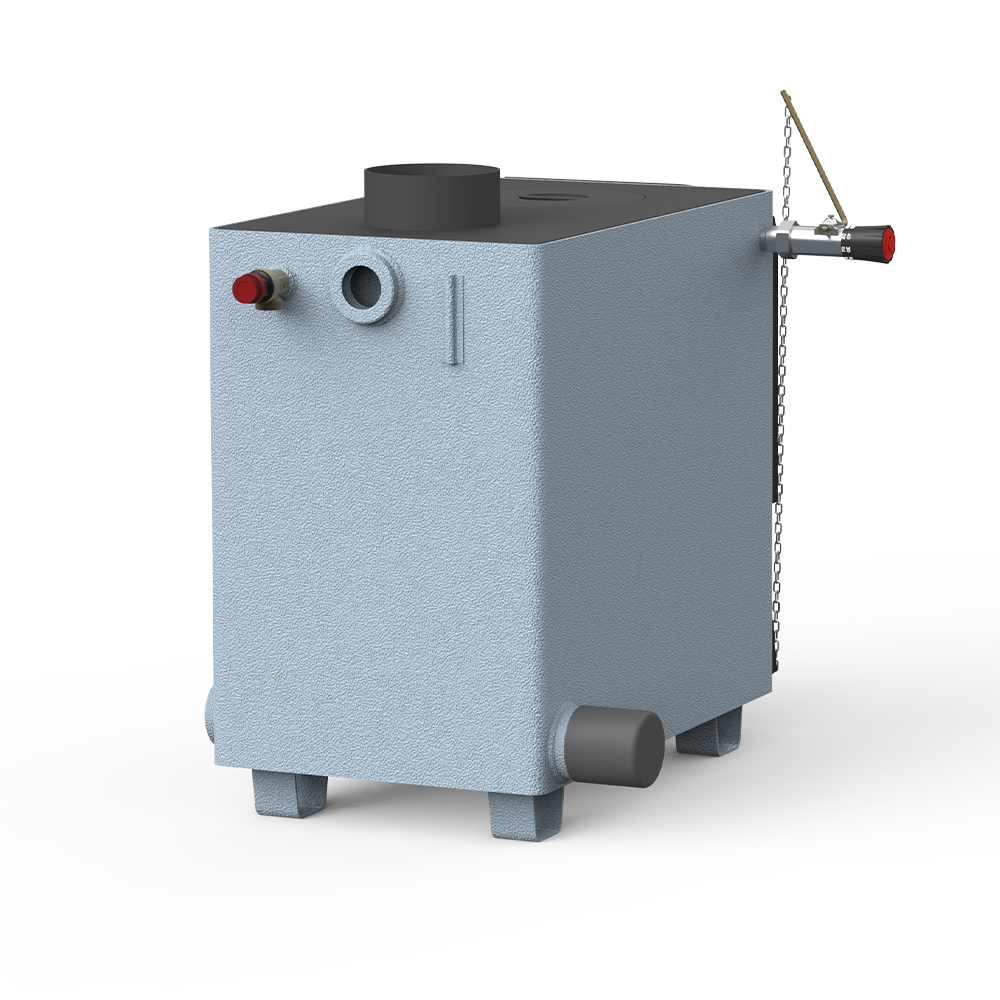

Присоединительные размеры. Патрубки для подключения к системе отопления (подача и обратка) – резьба G 1¼". Один из двух одинаковых патрубков G 1¼" на боковых стенках используется для подключения обратной магистрали, второй – для установки ТЭНБ. Патрубок для регулятора тяги – G ¾". Отверстие для предохранительного клапана – G ½". Подающая магистраль подключается к патрубку на задней стенке котла. Неиспользуемые отверстия перекрываются заглушками.
Диаметр дымохода. Присоединяемый дымоход – круглый, вертикальный, диаметр 115 мм. Для подключения к кирпичной дымовой трубе требуется переходник КВ-ПГ 1 (дополнительная комплектация). Площадь сечения кирпичного дымохода должна быть не менее 325 см². Высота дымохода от уровня колосников – не менее 5 м. Требуемое разрежение в дымоходе – 8…20 Па. На варочной плите расположен патрубок дымохода, к которому присоединяется стальная дымовая труба. Для герметизации стыка используется термостойкий шнур.
Установка и требования к помещению. Монтаж котла и системы отопления должны производиться лицами, имеющими соответствующую квалификацию и допуск. Котёл устанавливается на несгораемое основание. Возможна установка на металлическую подставку ПК-8 (доп. комплектация), поднимающую котёл на 30 см. Помещение должно быть оборудовано дымоходом и вентиляцией. Запрещается устанавливать котёл на сгораемые основания.
Требования к теплоносителю. В качестве теплоносителя рекомендуется использовать чистую воду. Допускается использование сертифицированных антифризов (с учётом снижения срока гарантии на корпус до 3 лет). Применение жёсткой воды, а также антифризов, не предназначенных для систем отопления, ведёт к образованию накипи и коррозии и не покрывается гарантией.
Блок ТЭН (опционально). Для резервного электрообогрева в патрубок G 1¼" устанавливается блок ТЭНБ или ТЭНБР мощностью от 2 до 5 кВт (модели: ТЭНБ-2-G1¼" Ч[2×220В] и т.д.). Для управления ТЭНБ используется пульт ПУЭ; ТЭНБР имеет встроенный регулятор и работает без пульта. Подключение к электросети должно выполняться квалифицированным персоналом с обязательным заземлением. В отсутствие ТЭНБ свободное отверстие перекрывается заглушкой G 1¼".
Система отопления. Котёл работает в системах с естественной или принудительной циркуляцией. В системе отопления обязательно наличие предохранительного клапана на 3 атм (0,3 МПа), установленного в соответствующее отверстие на задней стенке котла. Для предотвращения конденсатообразования и коррозии необходимо поддерживать температуру обратной воды не ниже 50 °С (рекомендуется установка байпаса или трёхходового клапана). Расширительный бак – открытого или мембранного типа – подбирается исходя из объёма системы.
Обслуживание и чистка. Регулярно необходимо очищать колосниковую решётку и зольный ящик от золы. Дымоход следует очищать от сажи не реже двух раз за отопительный сезон. Периодически проверять герметичность дверц и уплотнителей. При работе на сыром топливе возможно образование конденсата и смолы.
Предотвращение конденсатообразования. При температуре обратной воды ниже 50 °С на внутренних стенках котла и в дымоходе образуется конденсат, вызывающий коррозию. Рекомендуется поддерживать температуру обратки не ниже 50 °С, особенно в пусковой период.
Защита от замерзания. При остановке котла на длительное время в зимний период необходимо слить воду из котла и системы отопления, если используется вода, либо использовать антифриз, предназначенный для систем отопления (с учётом гарантийных ограничений).
Гарантийные обязательства. Гарантийный срок на корпус котла составляет 5 лет при условии наличия в гидравлической схеме обвязки контура (устройств) поддержания температуры обратной воды не ниже 50 °С и использовании воды в качестве теплоносителя. При отсутствии поддерживающего контура или использовании антифризов гарантия на корпус – 3 года. Гарантия не распространяется на расходные материалы (чугунные колосники, уплотнительные шнуры, ручки, болты, гайки и проч.). На покупные части (ТЭН, термометр, регулятор тяги) гарантия определяется их изготовителем (при отсутствии паспорта – 12 месяцев). Гарантия аннулируется при нарушении правил монтажа, эксплуатации, использовании некачественного теплоносителя, отсутствии предохранительного клапана, самовольном изменении конструкции и других нарушениях, перечисленных в паспорте.
Комплект поставки. В комплект входят: руководство по эксплуатации, паспорт котла, корпус котла, дверца загрузочная, дверца зольная, зольный ящик, заглушка G ¾", кочерга, винт ручной регулировки подачи воздуха, шнур термостойкий (короткий) для стального дымохода, шнур термостойкий (длинный) под плиту, варочная плита (одна конфорка), колосник 200×300 мм, две боковые вставки колосника, термометр накладной биметаллический. ТЭНБ, ТЭНБР, пульт ПУЭ, регулятор тяги, предохранительный клапан, заглушка G 1¼", переходник для кирпичного дымохода, подставка ПК-8, печной совок приобретаются отдельно (дополнительная комплектация).
