Описание:

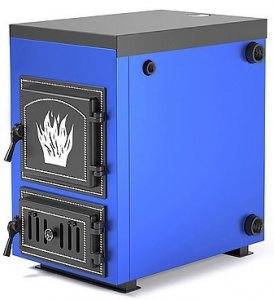

Твердотопливный напольный котел Везувий ЭЛЬБРУС 14 это отопительное оборудование с водяной рубашкой, предназначенное для отопления жилых и коммунально-бытовых помещений площадью до 140 м². Модель сочетает стальную конструкцию, возможность работы на дровах, угле, пеллетах и электричестве (при установке блока ТЭН), а также газоплотные чугунные дверцы и точную регулировку подачи воздуха, что обеспечивает стабильное горение и высокий КПД.
Тепловая мощность. Номинальная теплопроизводительность составляет 14 кВт, что достаточно для обогрева помещений площадью до 140 м² при высоте потолков до 2,7 м и средних теплопотерях здания. При использовании антифриза мощность котла снижается.
Коэффициент полезного действия (КПД). КПД котла составляет 70%, что обеспечивает эффективное сжигание твердого топлива при правильной настройке и эксплуатации.
Рабочее давление и температура. Максимальное рабочее давление в системе отопления – 0,3 МПа (3 кгс/см²). Максимальная температура теплоносителя на выходе – 95 °С. Рекомендуемая температура обратной воды для предотвращения конденсатообразования – выше 60 °С. В закрытой системе отопления обязательно устанавливается предохранительный клапан, рассчитанный на давление не более 0,3 МПа.

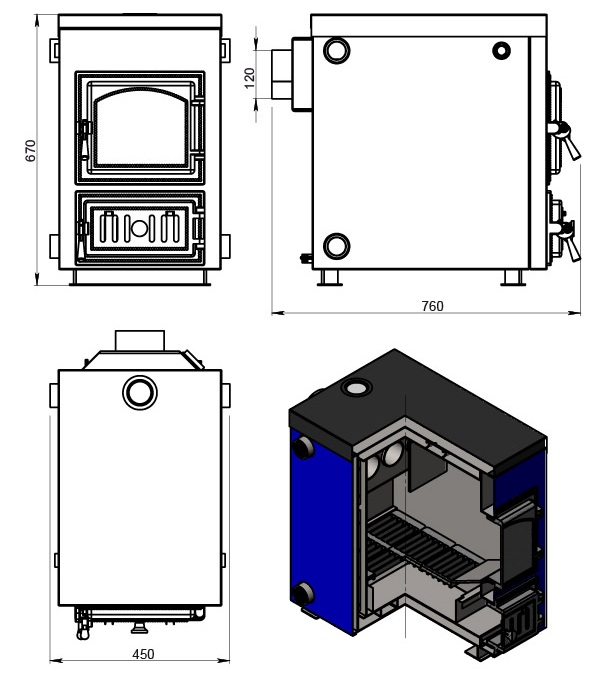

Объемы котла. Рабочий объем воды в котле (объем рубашки) составляет 38 литров, что обеспечивает достаточную тепловую инерцию. Объем топочного пространства – 0,04 м³ (40 литров), глубина топки – 480 мм.
Ориентировочная масса загрузки топлива. Точные данные по массе загрузки в инструкции не приведены, однако для котлов аналогичной мощности ориентировочная загрузка дров составляет 7–12 кг, угля – 12–18 кг. Время горения на одной закладке зависит от интенсивности и типа топлива.
Виды топлива. Котел предназначен для работы на твердых видах топлива: дровах, каменном угле, пеллетах. Для растопки применяются сухие дрова; уголь загружается после образования устойчивого слоя горящих углей. Рекомендуется использовать уголь с зернистостью не менее 40 мм. При сжигании антрацита чистка котла и дымохода требуется раз в месяц, при сжигании каменного угля – раз в неделю. При использовании влажного топлива (бурый уголь, сырые дрова) возможно отложение дегтя, который удаляется скребком или выжиганием сухими дровами при максимальной температуре.
Система регулирования горения. Интенсивность горения регулируется заслонкой подачи первичного воздуха, расположенной на поддувальной дверце. Ручка позволяет открывать или закрывать заслонку, управляя количеством воздуха, поступающего под колосник. Для автоматической регулировки на котел может быть установлен тягорегулятор (регулятор горения), который с помощью цепочки управляет заслонкой в зависимости от температуры воды в котле.
Заслонка подачи первичного воздуха. Расположена на поддувальной дверце. Вращением ручки можно изменять положение заслонки от полностью закрытого до полностью открытого, что позволяет настраивать мощность котла. При использовании тягорегулятора штатная заслонка снимается и на ее место устанавливается заслонка регулятора.
Тягорегулятор (опция). Механическое устройство с термостатом, которое измеряет температуру теплоносителя и через цепочку открывает или закрывает заслонку первичного воздуха. Настройка производится вращением ручки регулятора на нужную температуру (например, 60 °С). При снижении температуры заслонка открывается, при повышении – закрывается. Это позволяет поддерживать заданную температуру и экономить топливо.

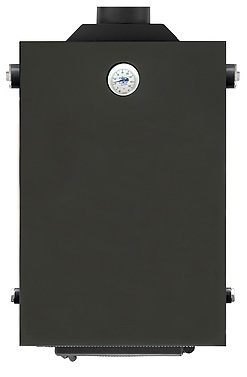

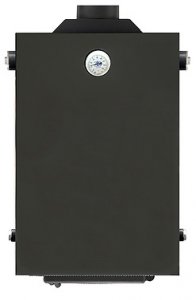

Контроль температуры. На лицевой стороне котла установлен термометр, позволяющий визуально контролировать температуру теплоносителя на подаче. Регулярное наблюдение необходимо для своевременной корректировки режима горения и предотвращения перегрева.

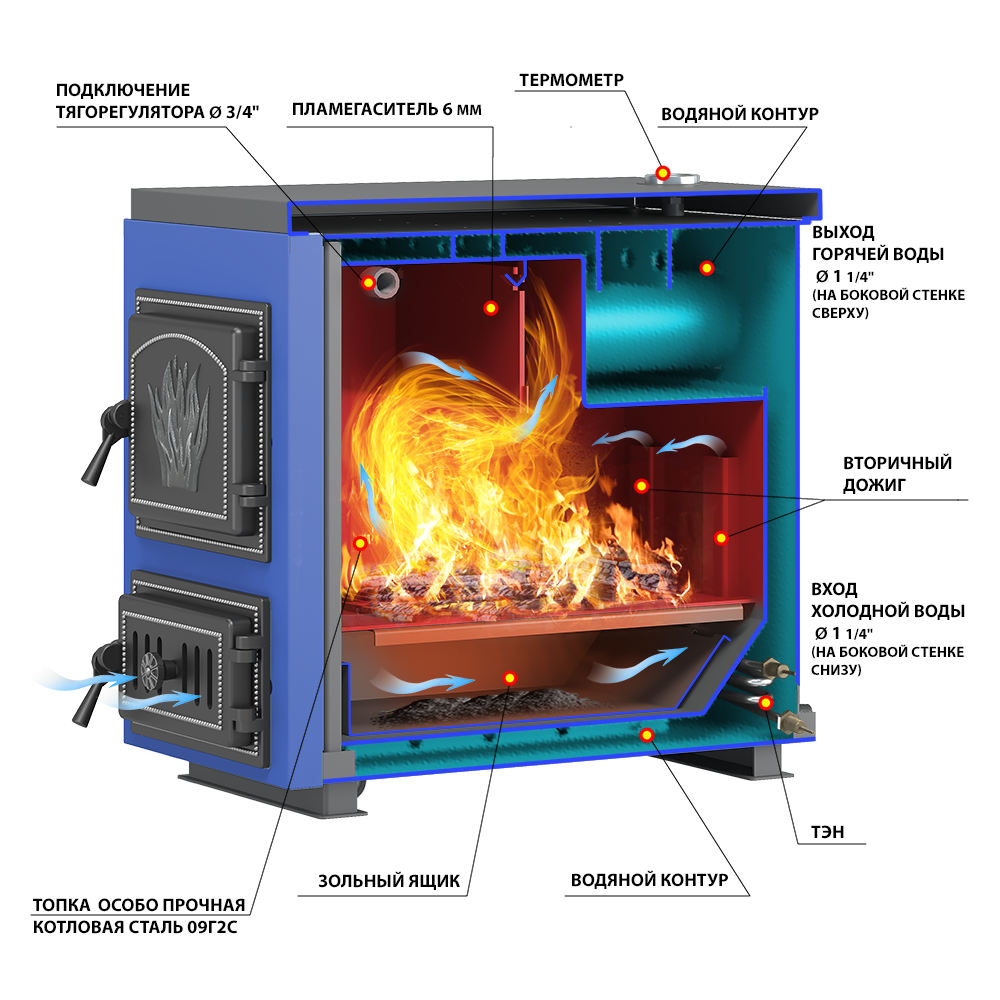

Конструкция топочного пространства. Топка оснащена чугунными колосниками, через которые подается первичный воздух. Под колосниками расположен зольный ящик для сбора золы и шлака. Для чистки теплообменника предусмотрена загрузочная дверца, через которую можно получить доступ к поверхностям нагрева. Для прочистки колосников и удаления золы используется поддувальная дверца.
Дверцы котла. Котел оснащен двумя дверцами: загрузочной (верхней) и поддувальной (нижней). Обе дверцы имеют чугунную конструкцию и газоплотное уплотнение, обеспечивающее герметичность. На поддувальной дверце установлена заслонка подачи первичного воздуха.
Зольный ящик. Расположен под колосниками, имеет достаточный объем для сбора золы, образующейся в течение длительной работы котла. Регулярное удаление золы необходимо, так как заполненный зольник препятствует правильному распределению воздуха под топливом.
Присоединительные размеры. Штуцеры для подключения к системе отопления имеют внутреннюю трубную резьбу G1½″ (DN 40). На боковых стенках расположены штуцеры: вверху – для подачи теплоносителя, внизу – для обратки. В нижний штуцер может быть установлен блок ТЭН. Подключение рекомендуется выполнять с одной стороны; диагональное присоединение не рекомендуется, так как снижает эффективность котла.

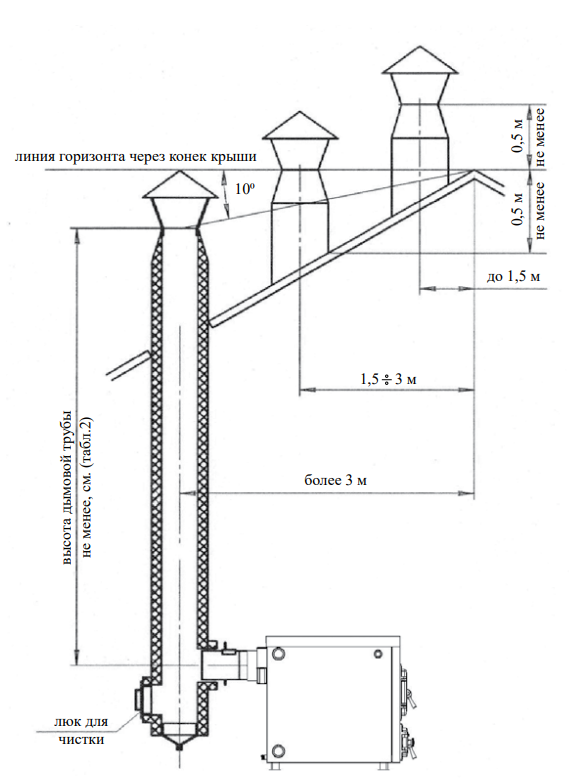

Диаметр дымохода. Патрубок дымохода имеет диаметр 150 мм. Рекомендуемая минимальная высота дымохода – 6 м (при разряжении 8–65 Па в зависимости от конструкции). Дымоход должен быть отдельным, использование вентиляционных каналов запрещено. Рекомендуются дымовые трубы из нержавеющей стали с утеплителем. Запрещается использование кирпичного дымохода без гильзы. Длина горизонтального участка при выходе через стену не должна превышать 1,5 м. При прохождении через деревянные перекрытия зазор до конструкций – не менее 380 мм, заполняется жаропрочным утеплителем.
Установка и требования к помещению. Монтаж котла должен выполняться специализированной организацией. Расстояние от фронта котла до противоположной стены – не менее 1 м (свободное пространство для обслуживания). С одной боковой стороны необходимо оставлять пространство не менее 0,5 м для доступа к задней части и блоку ТЭН. Пол в котельной должен быть из несгораемых материалов, перед котлом на расстоянии 0,5 м устанавливается предтопочный лист из стали по асбесту или базальтовому картону. При установке на сгораемые конструкции обязательна прокладка стального листа толщиной 0,6–1,0 мм по базальтовому картону 3–5 мм. Безопасное расстояние до горючих материалов – не менее 200 мм, для легковоспламеняющихся (бумага, дерево, пластмассы) – не менее 400 мм.
Требования к теплоносителю. Рекомендуется использовать воду питьевого качества с общей жесткостью не более 2 мг-экв/дм³ и pH 6,5–8,5. Применение жесткой воды вызывает образование накипи, что снижает теплоотдачу и может повредить блок ТЭН. Допускается использование незамерзающих теплоносителей на основе этиленгликоля или пропиленгликоля в концентрации не более 1:1 с водой, сертифицированных для систем отопления. Запрещается использование жидкостей, не предназначенных для систем отопления. Долив воды производится только в охлажденный до 70 °С котел.
Блок ТЭН (опционально). В нижний штуцер обратки может быть установлен блок ТЭН (не входит в комплект). Блок ТЭН подключается к электрической сети через пульт управления (приобретается отдельно), который позволяет изменять мощность нагрева и поддерживать заданную температуру теплоносителя и воздуха в помещении. Возможно подключение как к однофазной, так и к трехфазной сети. Корпус котла и пульт управления подлежат заземлению. Повреждение ТЭН из-за образования накипи не является гарантийным случаем.
Система отопления. Котел может работать как в открытых, так и в закрытых системах отопления с принудительной или естественной циркуляцией. Для закрытых систем обязательна установка мембранного расширительного бака, предохранительного клапана на 0,3 МПа (на расстоянии не более 1 м от котла, без запорной арматуры между ними), автоматического воздухоотводчика и манометра. Для открытых систем используется расширительный бак открытого типа, установленный в самой верхней точке с разгонным патрубком высотой не менее 2 м. Циркуляционный насос (при его наличии) устанавливается на обратке с фильтром-отстойником и байпасом. Давление в системе при максимальной температуре не должно превышать 0,3 МПа.
Обслуживание и чистка. Чистка теплообменника производится через загрузочную дверцу с помощью стального ершика. Колосниковые решетки чистятся кочергой. Зола удаляется из зольного ящика несколько раз в день в зависимости от типа топлива. При сжигании антрацита – чистка стенок, газоходов и дымохода 1 раз в месяц; при сжигании каменного угля – 1 раз в неделю. После окончания отопительного сезона необходимо тщательно вычистить котел и дымоход, смазать подвижные части (цапфы, механизм дымовой заслонки) графитной смазкой. Котельная должна поддерживаться в чистоте и сухом состоянии.
Предотвращение конденсатообразования. При температуре воды в котле и системе ниже 60 °С может образовываться конденсат по всей поверхности теплообменника. После прогрева воды выше 60 °С конденсатообразование прекращается. Для уменьшения конденсатообразования рекомендуется поддерживать температуру обратки не ниже 60 °С.
Защита от замерзания. При остановке котла на длительное время (более двух часов) в зимний период необходимо слить воду из котла и системы отопления во избежание размораживания. Допускается использование сертифицированных антифризов.
Электрическое подключение и заземление. Корпус котла подлежит обязательному заземлению. Подключение блока ТЭН и пульта управления должно выполняться квалифицированным персоналом в соответствии с ПУЭ. При обнаружении неисправностей в работе электрооборудования (замыкание на корпус, нарушение изоляции) необходимо немедленно отключить котел от сети и вызвать специалиста.
Гарантийные обязательства. Гарантийный срок на металлические детали котла составляет 12 месяцев со дня продажи. При отсутствии отметки о продаже гарантия исчисляется со дня выпуска. Гарантия не распространяется на стекло, футеровку, уплотнительные шнуры, колосник, лакокрасочное покрытие, хромированные и оцинкованные части. При выходе из строя котла предприятие-изготовитель не несет ответственности за элементы системы отопления и техническое состояние объекта.
Комплект поставки. В комплект котла входят: котел, термометр, загрузочная дверца, поддувальная дверца, колосники, зольный ящик, заглушки, руководство по эксплуатации и паспорт. Блок ТЭН, пульт управления и тягорегулятор приобретаются отдельно.
