Описание:

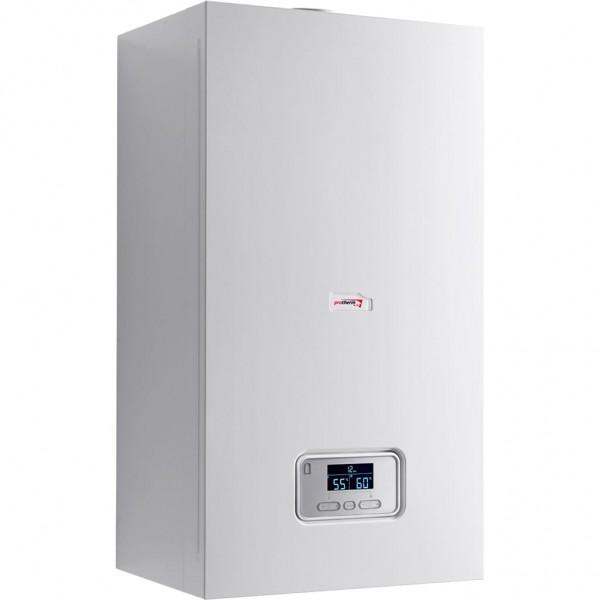

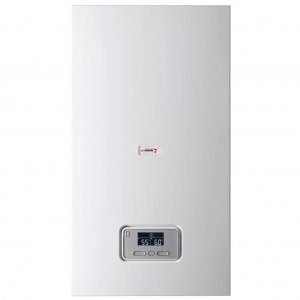

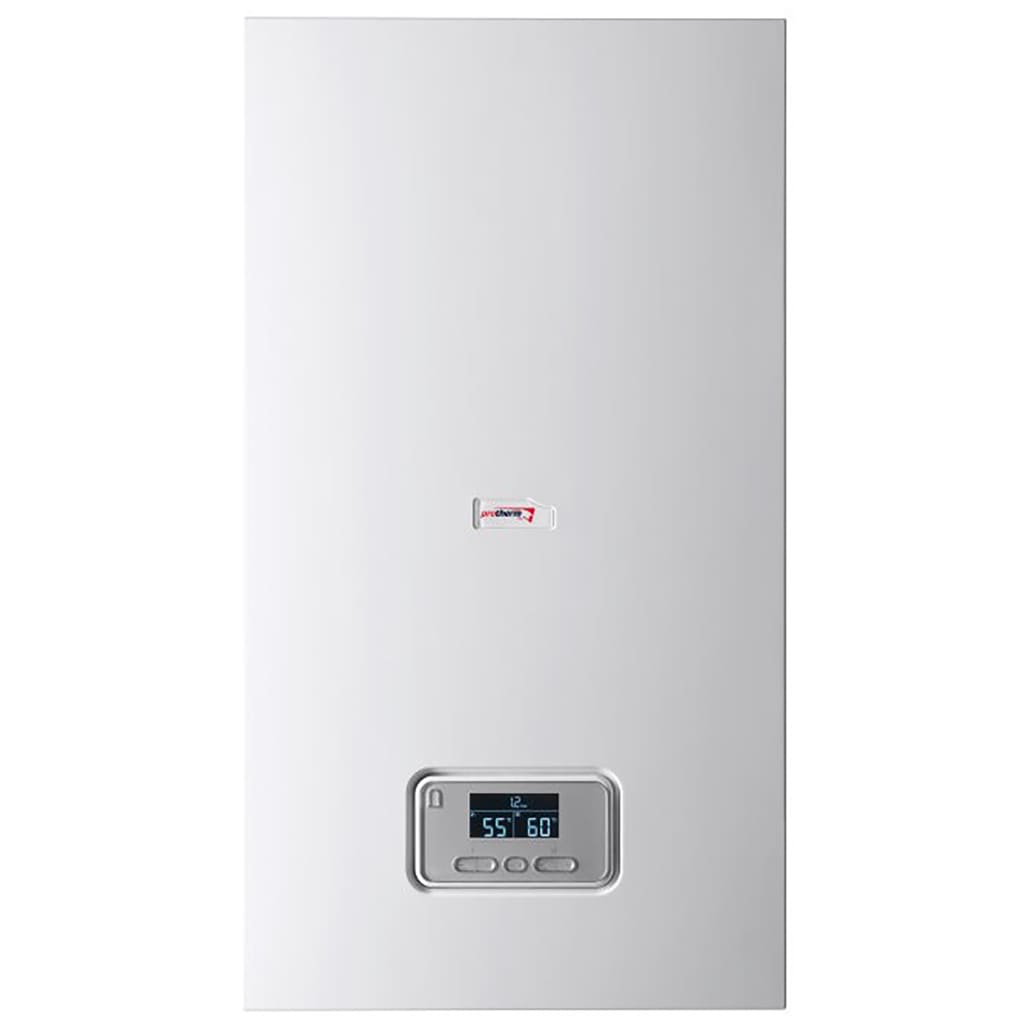

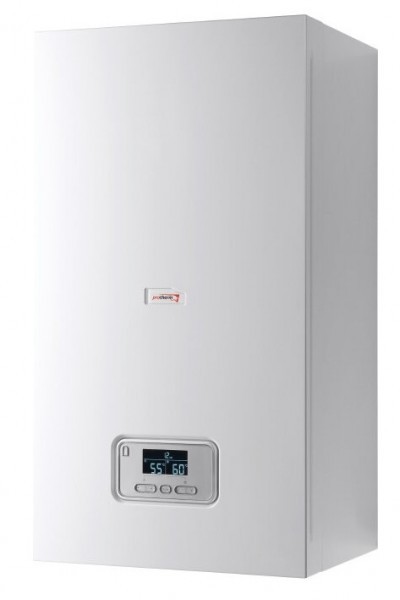

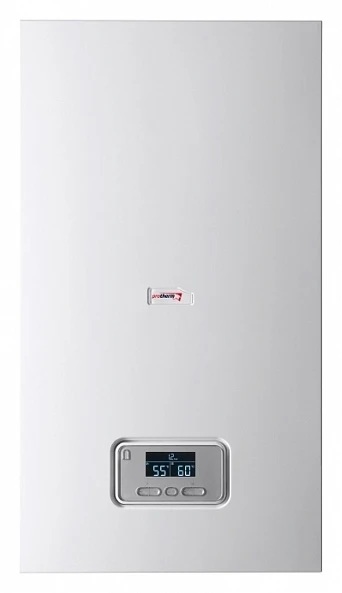

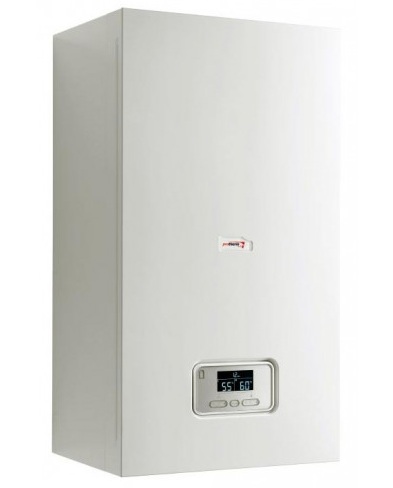

Газовый настенный котел Protherm Пантера 25 КТО модель с закрытой камерой сгорания, предназначен для отопления помещений площадью до 250 м² и обеспечения бытовых нужд горячей водой при подключении внешнего накопительного бойлера. Модель отличается повышенной комфортностью, удобством использования и обслуживания, а также возможностью работы в различных системах отопления.
Тип камеры сгорания закрытая (турбированная). Это позволяет устанавливать котел в помещениях без традиционного вертикального дымохода. Продукты сгорания удаляются принудительно через коаксиальный дымоход диаметром 60/100 мм, который выводится горизонтально через стену. Данное решение исключает сжигание кислорода из помещения и повышает безопасность эксплуатации.
Первичный теплообменник выполнен из меди, что обеспечивает отличную теплопередачу, высокую устойчивость к коррозии и долговечность работы отопительного контура.
Возможность приготовления горячей воды реализуется за счет подключения внешнего накопительного бойлера косвенного нагрева. Котел имеет встроенный трехходовой клапан и оснащен датчиком температуры бойлера (опционально), что позволяет автоматически переключаться между режимами отопления и нагрева воды, обеспечивая приоритет ГВС.
Горелка изготовлена из хромоникелевой стали и оснащена системой автоматической модуляции пламени. Она плавно регулирует мощность в диапазоне от 8,4 до 25,0 кВт в зависимости от текущей потребности в тепле, что позволяет экономить топливо и поддерживать комфортную температуру без резких перепадов.
Максимальная полезная тепловая мощность в режиме отопления составляет 25,0 кВт с возможностью модуляции от 8,4 кВт на минимальной мощности. Этого достаточно для обогрева помещений площадью до 250 м².
Максимальная тепловая нагрузка на отопление достигает 27,1 кВт, минимальная — 9,4 кВт.
Коэффициент полезного действия (КПД) при полной нагрузке составляет около 92,2% (отношение полезной мощности к тепловой нагрузке), что гарантирует эффективное использование природного газа и снижение затрат на отопление.
Диапазон регулировки температуры в контуре отопления составляет от 30 до 80 °C (заводская настройка 75 °C).
Максимальная температура теплоносителя в подающей линии — 85 °C.
Расход природного газа (G20) при максимальной тепловой нагрузке составляет 2,8 м³/ч, при минимальной — 1,11 м³/ч.
Расход сжиженного газа (G30) при максимальной нагрузке составляет 2,06 кг/ч, при минимальной — 0,89 кг/ч (данные для G30).
Расход сжиженного газа (G31) при максимальной нагрузке составляет 1,89 кг/ч, при минимальной — 0,79 кг/ч.
Номинальное давление природного газа (G20) на входе должно составлять 13–20 мбар.
Номинальное давление сжиженного газа (G30) на входе должно составлять 28–30 мбар.
Номинальное давление сжиженного газа (G31) на входе должно составлять 28–37 мбар.
Давление на соплах горелки для природного газа (G20) в диапазоне мощностей составляет от 0,10 до 1,02 кПа (1,00–10,20 мбар). Для сжиженного газа (G30) — от 0,30 до 2,61 кПа (3,00–26,10 мбар), для (G31) — от 0,42 до 2,78 кПа (4,20–27,80 мбар).
Диаметр форсунок горелки для природного газа (G20) составляет 16×1,2 мм, для сжиженного газа (G30 и G31) — 16×0,7 мм.

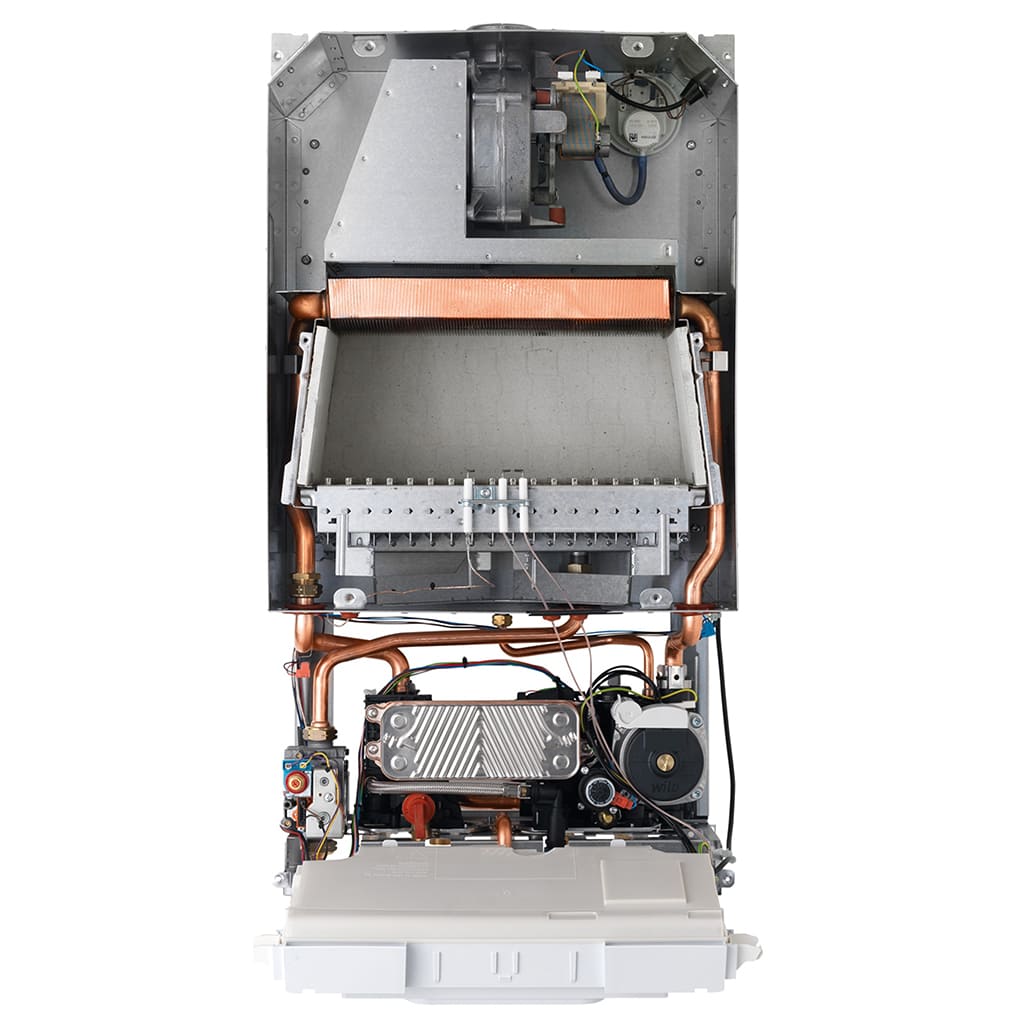

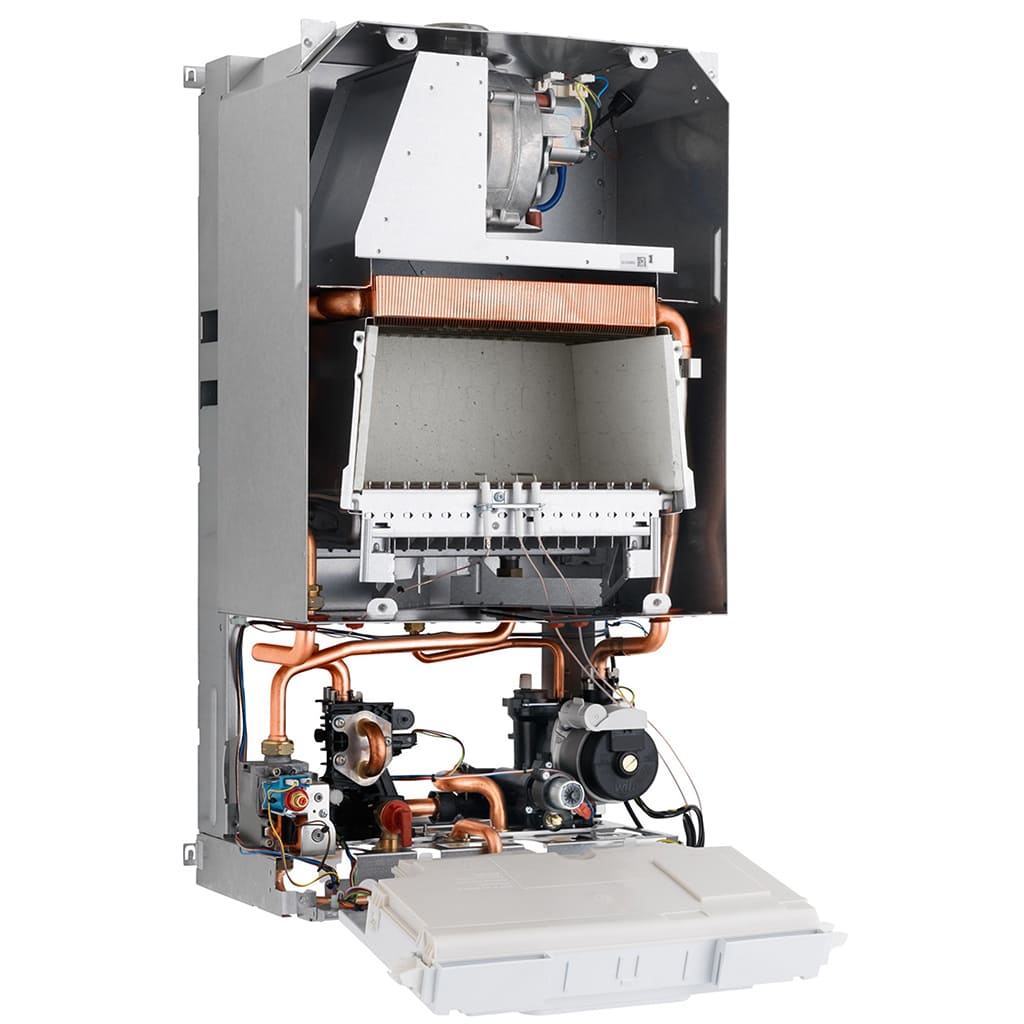

Гидравлический блок выполнен из прочного композитного материала, что обеспечивает надежность всех узлов и долговечность эксплуатации. В его состав входят предохранительный клапан, датчик давления, трехходовой клапан, насос и другие элементы.
Встроенный двухскоростной циркуляционный насос с автоматическим переключением обеспечивает эффективную принудительную циркуляцию теплоносителя в системе отопления. При номинальном объемном расходе 1032 л/ч (при ΔT=20°C) остаточный напор составляет 0,022 МПа (0,220 бар). Насос оснащен автоматическим воздухоотводчиком и функцией антиблокировки, которая предотвращает заклинивание в летний период.
Расширительный бак мембранного типа объемом 10 литров компенсирует тепловое расширение воды в контуре отопления, поддерживая стабильное давление и предотвращая срабатывание предохранительного клапана.
Максимальное рабочее давление в контуре отопления составляет 3 бара.
Минимальное рабочее давление в контуре отопления для включения котла должно быть не ниже 0,8 бара.

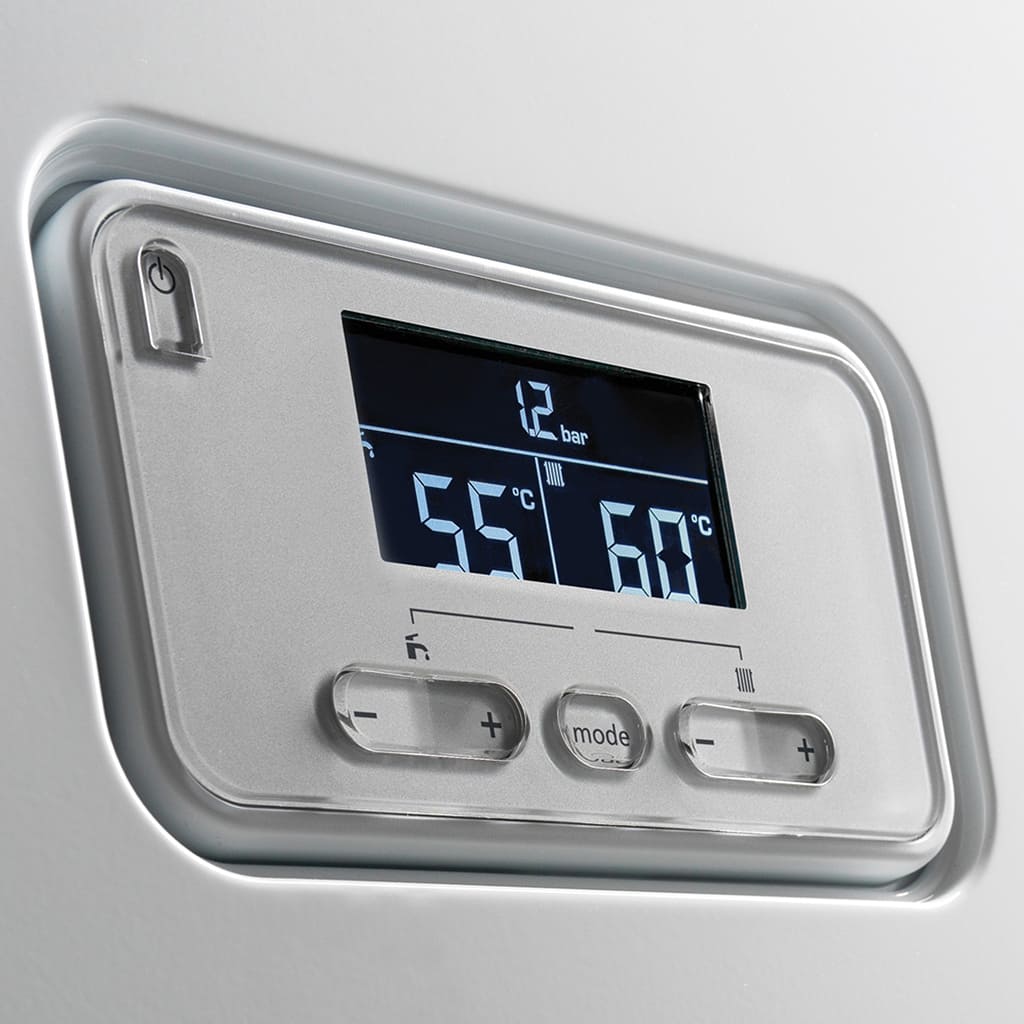

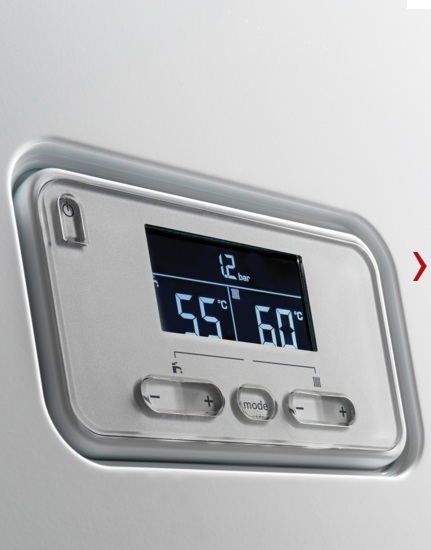

Панель управления оснащена ярким жидкокристаллическим дисплеем, который отображает текущую температуру, давление теплоносителя, режимы работы и коды ошибок. Дисплей позволяет постоянно контролировать весь процесс работы котла.
Микропроцессорное управление осуществляет автоматический контроль за работой всех составных частей котла и обеспечивает быструю диагностику неполадок.
Поддержка протокола eBUS позволяет подключать внешние регуляторы, комнатные термостаты и системы управления «умный дом».
Возможность работы с погодозависимой автоматикой котел может работать с уличным датчиком температуры (опция), что позволяет более точно поддерживать комфортный микроклимат и экономить энергию.
Режимы управления предусмотрены режимы «ЗИМА-ЛЕТО» для оптимальной настройки работы оборудования в зависимости от сезона.
Автоматическая модуляция пламени горелки обеспечивает плавное регулирование мощности в зависимости от текущей потребности в тепле.
Независимое регулирование тепловых нагрузок контуров системы отопления и горячего водоснабжения (при подключении бойлера) позволяет точно настраивать параметры для каждого режима.
Контроль пламени (ионизационный электрод) обеспечивает безопасную работу газового оборудования. При срыве пламени или отсутствии розжига подача газа мгновенно прекращается.
Датчик тяги (прессостат) контролирует наличие достаточной тяги в дымоходе и работу вентилятора. При нарушении тяги подача газа на горелку блокируется.
Защита от перегрева отключает горелку при превышении допустимой температуры теплоносителя, предотвращая аварийные ситуации.
Датчик низкого давления не позволяет котлу включиться при недостаточном давлении в системе отопления.
Предохранительный клапан сброса избыточного давления на 3 бара входит в комплект поставки и защищает систему от аварийного повышения давления.
Встроенный подпитывающий вентиль предназначен для удобного заполнения и подпитки системы отопления теплоносителем.
Автоматический воздухоотводчик удаляет воздух из системы отопления, предотвращая образование воздушных пробок и шум при работе.
Функция антиблокировки насоса автоматически включает циркуляционный насос раз в 24 часа для предотвращения заклинивания в летний период, когда отопление не используется.
Функция защиты от замерзания автоматически включает насос или горелку при падении температуры теплоносителя ниже критического уровня, предотвращая размораживание и разрыв системы отопления.
Автоматическая система самодиагностики непрерывно мониторит состояние всех ключевых узлов. При возникновении неисправности на дисплей выводится соответствующий цифровой код ошибки, что облегчает поиск и устранение проблемы.
Массовый поток отходящих газов при работе на природном газе (G20) составляет: минимальный — 17,67 г/с, максимальный — 20,05 г/с.
Температура отходящих газов при работе на природном газе (G20) составляет: минимальная — 102,3 °C, максимальная — 132,7 °C.
Класс по выбросам NOx 3, что соответствует европейским экологическим стандартам для оборудования данного типа.
Электрическое подключение однофазная сеть напряжением 230 В / 50 Гц. Потребляемая электрическая мощность составляет до 135 Вт. Встроенный предохранитель — 2 А.
Класс защиты IPX4D, что гарантирует защиту от брызг воды.
Возможность работы на разных видах газа — котел может эксплуатироваться как на природном, так и на сжиженном газе после соответствующей перенастройки и замены жиклеров (комплект для перенастройки приобретается отдельно). Категория прибора — II2H3B/P.
Присоединительные размеры:
Контур отопления (подача/обратка) — G 3/4"
Подвод газа — G 1/2"
Подключение бойлера (подача/обратка) — G 3/4"
Труба для присоединения предохранительного клапана (мин) — G 1/2"
