Описание:

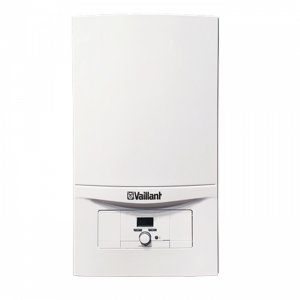

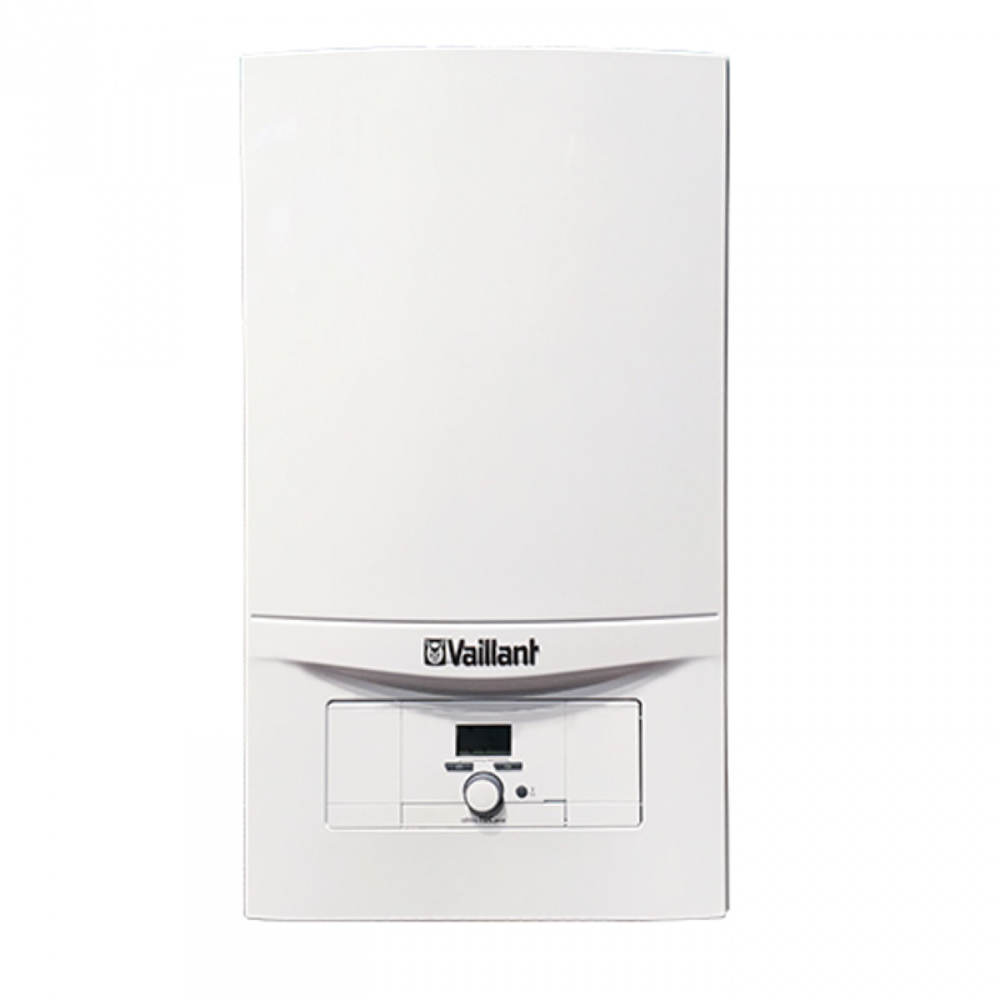

Газовый настенный котел Vaillant atmoTEC pro VUW 240/5-3 модель с открытой камерой сгорания, предназначен для отопления помещений площадью до 240 м² и обеспечения бытовых нужд горячей водой. Модель сочетает высокую эффективность, надежность и удобство управления, характерные для немецкого бренда Vaillant.
Тип камеры сгорания открытая (атмосферная). Это означает, что забор воздуха для горения осуществляется непосредственно из помещения, где установлен котел. Для отвода продуктов сгорания требуется подключение к вертикальному дымоходу с естественной тягой диаметром 130 мм. Установка котла допускается только в помещениях с хорошей вентиляцией.
Первичный теплообменник выполнен из меди, что обеспечивает отличную теплопередачу, высокую устойчивость к коррозии и долговечность работы отопительного контура.
Вторичный теплообменник ГВС пластинчатый, изготовлен из нержавеющей стали. Это конструктивное решение особенно важно для регионов с жесткой водой, так как нержавеющая сталь устойчива к образованию накипи и значительно продлевает срок службы оборудования.
Горелка изготовлена из хромоникелевой стали и оснащена системой автоматической модуляции пламени. Она плавно регулирует мощность в диапазоне от 9,0 до 24,0 кВт в зависимости от текущей потребности в тепле, что позволяет экономить топливо и поддерживать комфортную температуру без резких перепадов.
Максимальная полезная тепловая мощность в режиме отопления составляет 24,0 кВт с возможностью модуляции от 9,0 кВт на минимальной мощности. Этого достаточно для обогрева помещений площадью до 240 м².
Максимальная тепловая мощность в режиме горячего водоснабжения достигает 24,0 кВт, что обеспечивает быстрый нагрев воды и комфортное пользование горячей водой.
Максимальная тепловая нагрузка на отопление составляет 26,7 кВт, минимальная — 10,7 кВт.
Коэффициент полезного действия (КПД) при полной нагрузке (80/60 °C) составляет 90,3%, что гарантирует эффективное использование природного газа и снижение затрат на отопление.
Производительность горячего водоснабжения составляет 11,5 литра в минуту при нагреве воды на Δt=30°C. Переключение в режим ГВС происходит автоматически при открытии крана горячей воды (минимальный расход 1,5 л/мин), а нагрев воды занимает всего около 2 секунд.
Диапазон регулировки температуры горячей воды составляет от 35 до 65 °C.
Диапазон регулировки температуры в контуре отопления составляет от 30 до 80 °C (заводская настройка 75 °C). Максимальная температура теплоносителя в подающей линии — 85 °C.
Расход природного газа (G20) при максимальной тепловой нагрузке составляет 2,8 м³/ч, при минимальной — 1,11 м³/ч. В режиме приготовления горячей воды максимальный расход достигает 2,8 м³/ч.
Расход сжиженного газа (G31) при максимальной нагрузке составляет 1,87 кг/ч, при минимальной — 0,79 кг/ч. В режиме ГВС максимальный расход — 1,87 кг/ч.
Номинальное давление природного газа (G20) на входе должно составлять 13–20 мбар.
Номинальное давление сжиженного газа (G30) на входе должно составлять 28–30 мбар, для G31 — 28–37 мбар.

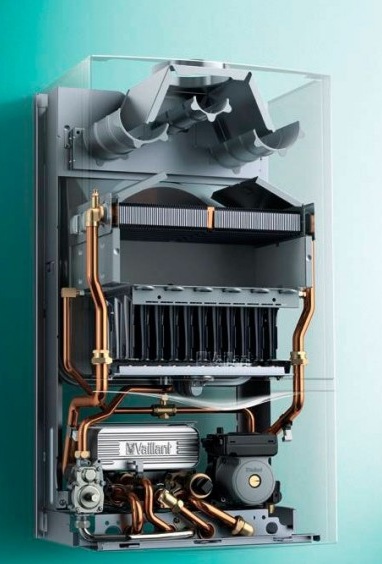

Гидравлический блок выполнен из прочного композитного материала, что обеспечивает надежность всех узлов и долговечность эксплуатации. В его состав входят предохранительный клапан, датчик давления, трехходовой клапан, вторичный теплообменник ГВС, насос и другие элементы.
Встроенный трехскоростной циркуляционный насос с автоматическим переключением ступеней обеспечивает эффективную принудительную циркуляцию теплоносителя в системе отопления. При номинальном объемном расходе 1032 л/ч (при ΔT=20°C) остаточный напор составляет 0,220 бар (22,0 кПа). Насос оснащен автоматическим воздухоотводчиком и функцией антиблокировки, которая предотвращает заклинивание в летний период.
Расширительный бак мембранного типа объемом 6 литров компенсирует тепловое расширение воды в контуре отопления, поддерживая стабильное давление и предотвращая срабатывание предохранительного клапана.
Максимальное рабочее давление в контуре отопления составляет 3 бара.
Минимальное рабочее давление в контуре отопления для включения котла должно быть не ниже 0,8 бара.
Максимальное рабочее давление в контуре ГВС составляет 10 бар.
Минимальное рабочее давление в контуре ГВС для активации режима должно быть не менее 0,15 бар.

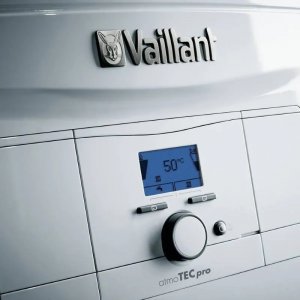

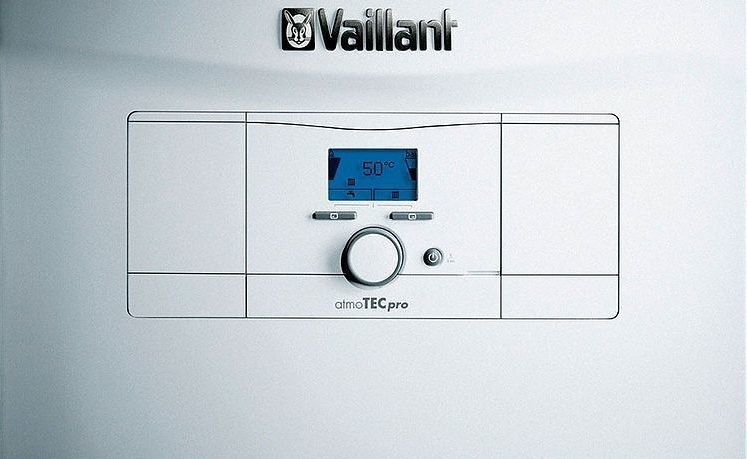

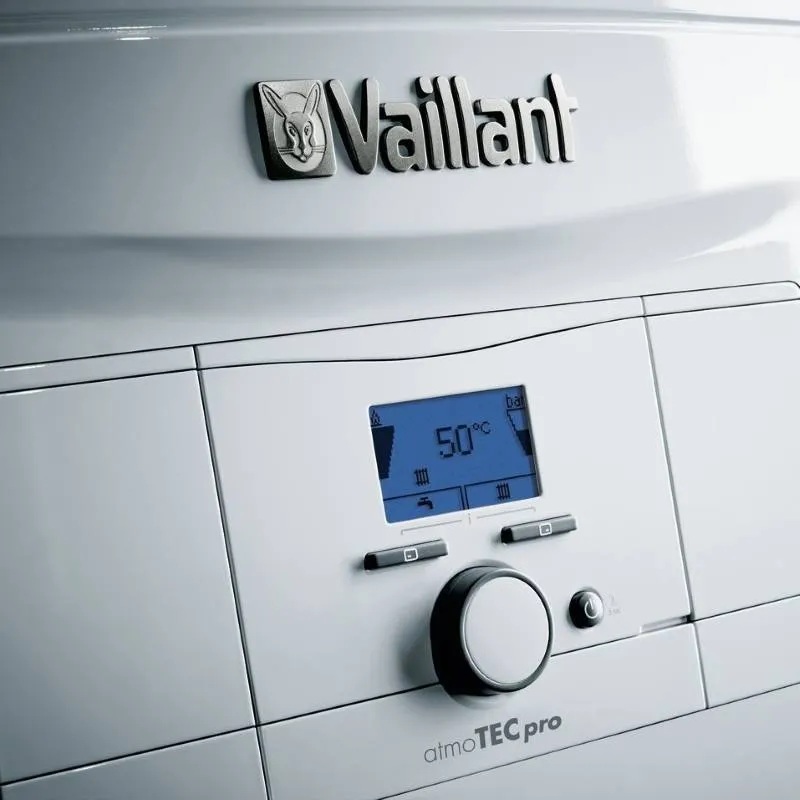

Панель управления оснащена ярким жидкокристаллическим дисплеем, который отображает текущую температуру, давление теплоносителя, режимы работы и коды ошибок. Дисплей позволяет постоянно контролировать весь процесс работы котла.
Микропроцессорное управление осуществляет автоматический контроль за работой всех составных частей котла и обеспечивает быструю диагностику неполадок.
Поддержка протокола eBUS позволяет подключать внешние регуляторы, комнатные термостаты и системы управления «умный дом».
Возможность работы с погодозависимой автоматикой котел может работать с уличным датчиком температуры (опция), что позволяет более точно поддерживать комфортный микроклимат и экономить энергию.
Режимы управления предусмотрены режимы «ЗИМА-ЛЕТО» для оптимальной настройки работы оборудования в зависимости от сезона.
Автоматическая модуляция пламени горелки обеспечивает плавное регулирование мощности в зависимости от текущей потребности в тепле.
Независимое регулирование тепловых нагрузок контуров системы отопления и горячего водоснабжения позволяет точно настраивать параметры для каждого режима.
Контроль пламени (ионизационный электрод) обеспечивает безопасную работу газового оборудования. При срыве пламени или отсутствии розжига подача газа мгновенно прекращается.
Датчик тяги контролирует наличие достаточной тяги в дымоходе. При нарушении тяги подача газа на горелку блокируется.
Защита от перегрева отключает горелку при превышении допустимой температуры теплоносителя, предотвращая аварийные ситуации.
Датчик низкого давления не позволяет котлу включиться при недостаточном давлении в системе отопления.
Предохранительный клапан сброса избыточного давления на 3 бара входит в комплект поставки и защищает систему от аварийного повышения давления.
Датчик протока ГВС контролирует расход воды в контуре ГВС и обеспечивает автоматическое переключение режимов.
Фильтр холодной воды на входе ГВС защищает вторичный теплообменник от загрязнений и продлевает срок его службы.
Встроенный подпитывающий вентиль предназначен для удобного заполнения и подпитки системы отопления теплоносителем.
Автоматический воздухоотводчик удаляет воздух из системы отопления, предотвращая образование воздушных пробок и шум при работе.
Функция антиблокировки насоса автоматически включает циркуляционный насос раз в 24 часа для предотвращения заклинивания в летний период, когда отопление не используется.
Функция защиты от замерзания автоматически включает насос или горелку при падении температуры теплоносителя ниже критического уровня, предотвращая размораживание и разрыв системы отопления.
Автоматическая система самодиагностики непрерывно мониторит состояние всех ключевых узлов. При возникновении неисправности на дисплей выводится соответствующий цифровой код ошибки, что облегчает поиск и устранение проблемы.
Массовый поток отходящих газов при работе на природном газе (G20) составляет: минимальный — 20,96 г/с, максимальный — 22,96 г/с.
Температура отходящих газов при работе на природном газе (G20) составляет: минимальная — 80,1 °C, максимальная — 108,6 °C.
Класс по выбросам NOx 3, что соответствует европейским экологическим стандартам для оборудования данного типа.
Электрическое подключение — однофазная сеть напряжением 230 В / 50 Гц. Потребляемая электрическая мощность составляет до 108 Вт. Встроенный предохранитель — 2 А.
Класс защиты IPX4D, что гарантирует защиту от брызг воды.
Возможность работы на разных видах газа — котел может эксплуатироваться как на природном, так и на сжиженном газе после соответствующей перенастройки и замены жиклеров (комплект для перенастройки приобретается отдельно). Категория прибора — II2H3B/P.
