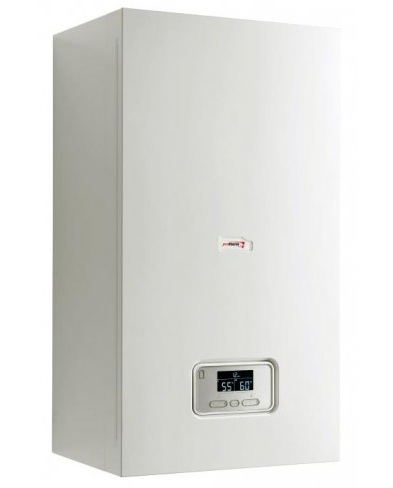

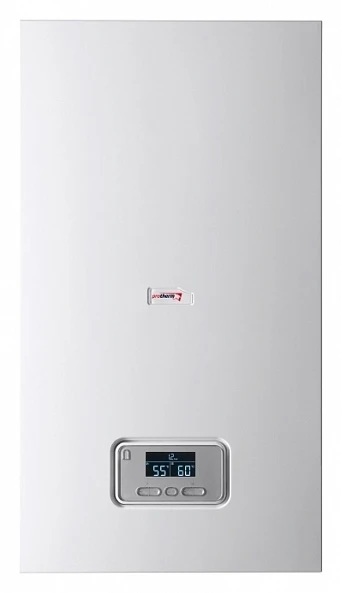

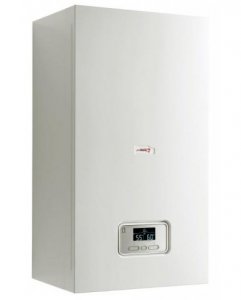

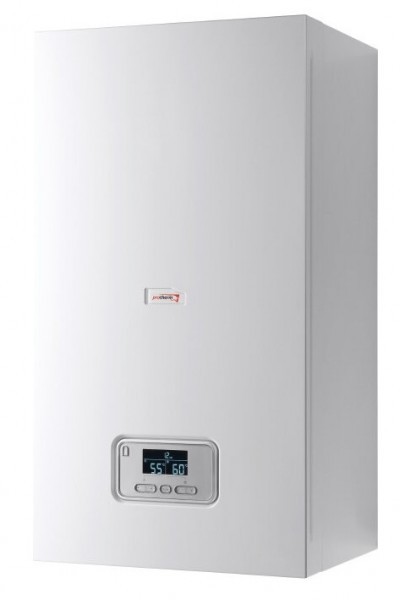

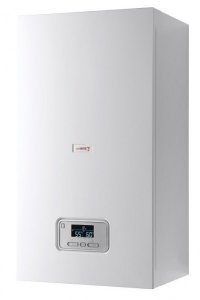

Газовый настенный двухконтурный котел Protherm Пантера KTV 35 (H-RU) – это энергозависимое отопительное оборудование с закрытой камерой сгорания (турбированный котел), оснащенное вентилятором для принудительной подачи воздуха и отвода продуктов сгорания. Предназначен для отопления жилых и неопасных производственных помещений, а также для горячего водоснабжения (ГВС) в санитарных целях. Модель поддерживает различные системы дымоходов: коаксиальные (C12, C42) и раздельные с забором воздуха из помещения или с улицы (B22, B32). Котел оснащен встроенным расширительным баком (10 л), насосом системы отопления, первичным теплообменником, вторичным пластинчатым теплообменником ГВС, автоматикой с ЖК-дисплеем и возможностью подключения выносного регулятора (комнатного или погодозависимого) по шине eBUS.
Тепловая мощность. Диапазон номинальной тепловой мощности в режиме отопления (при параметрах 80/60 °C) составляет от 11,2 до 35,0 кВт. Максимальная тепловая мощность при приготовлении горячей воды – 35,0 кВт. Максимальная тепловая нагрузка со стороны системы отопления – 38,4 кВт, минимальная – 13,0 кВт. Этого достаточно для отопления помещений площадью до 350 м² (ориентировочно) при стандартной высоте потолков и средних теплопотерях.
Коэффициент полезного действия (КПД). Котел соответствует требованиям европейской директивы по эффективности ED 92/42. Класс по выбросам оксидов азота (NOx) – 3.
Рабочее давление и температура теплоносителя. Допустимое общее избыточное давление в режиме отопления – 1,0 МПа (3,0 бар) согласно таблице (указано 1,0 МПа (3,0 бар)). Максимальная температура теплоносителя в подающей линии – 85 °C. Диапазон регулировки максимальной температуры в подающей линии (заводская настройка 75 °C) – от 30 до 80 °C.
Производительность ГВС. Производительность горячей воды при ΔT = 30 K составляет 16,8 л/мин. Наименьший допустимый расход горячей воды – 1,5 л/мин. Необходимое подключаемое давление воды – 0,015 МПа (0,15 бар). Допустимое избыточное давление в контуре ГВС – 1,0 МПа (10,0 бар). Диапазон температур горячей воды на выходе – от 35 до 65 °C. Для нагрева воды используется вторичный пластинчатый теплообменник.
Вид топлива и расход газа. Котел предназначен для работы на природном газе (G20) или сжиженном газе (G30 – бутан, G31 – пропан). Заводская настройка соответствует типу газа, указанному на маркировочной табличке (для РФ – природный газ G20). Потребление газа при номинальной мощности (при 15 °C и 1013 мбар) для G20 – 4,1 м³/ч, для G30 – 1,19 м³/ч, для G31 – 1,46 м³/ч. Для перехода на другой вид газа требуется набор для переналадки (приобретается отдельно). Динамическое давление газа на входе для G20 – 1,3…2,0 кПа (13,0…20,0 мбар).
Электрические параметры и степень защиты. Котел подключается к однофазной сети 220 В / 50 Гц. Встроенный инерционный предохранитель – 2 А. Максимальная потребляемая электрическая мощность – 175 Вт. Степень защиты от влаги и проникновения частиц – IP X4 D.

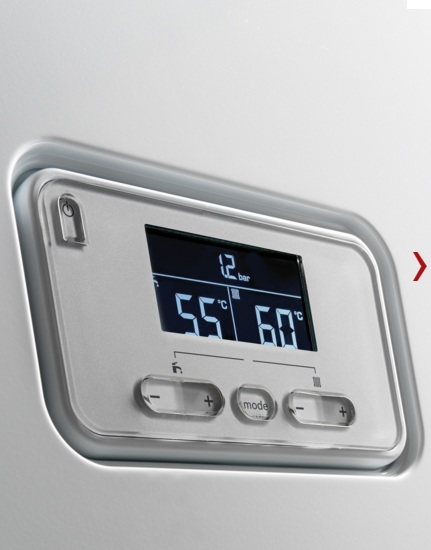

Система управления и автоматика. Котел оснащён ЖК-дисплеем и кнопками управления. Поддерживаются коды диагностики (d.00 … d.96) для тонкой настройки параметров: максимальная и минимальная тепловая нагрузка, время выбега насоса, время блокировки горелки, режим работы насоса, максимальная температура подающей линии, настройки для подключения дополнительных реле и другие параметры. Имеются тестовые программы: P.01 – настраиваемая тепловая нагрузка (от 0% до 100%), P.05 – режим наполнения/опорожнения (приоритетный переключающий клапан в среднее положение, горелка и насос выключены), P.06 – удаление воздуха из контура отопления, P.07 – удаление воздуха из контура ГВС.
Самодиагностика и защитные функции. Система самодиагностики отображает коды ошибок (F.00 … F.91) и коды состояния (S.33 … S.99). Реализованы следующие защиты: от замерзания (не устанавливать в неотапливаемых помещениях), от недостаточного давления воды (отключение при падении давления ниже 0,05 МПа / 0,5 бар, сигнализация при <0,08 МПа / 0,8 бар), от перегрева (защитный ограничитель температуры), от отсутствия или недостаточной подачи воздуха для горения, контроль наличия пламени по току ионизации, защита от блокировки насоса, от слишком быстрого роста температуры.
Конструкция горелки и камеры сгорания. Закрытая камера сгорания (турбированный котел) с принудительной подачей воздуха и отводом продуктов сгорания с помощью вентилятора. Горелка – премиксовая, оснащена электродом розжига и контрольным электродом ионизации. Сопла горелки для природного газа G20: 22 x 1,2 мм. Эксплуатация разрешена только с полностью установленной и герметичной системой дымоходов/воздуховодов. Допустимые типы систем: C12, C42, B22, B32.

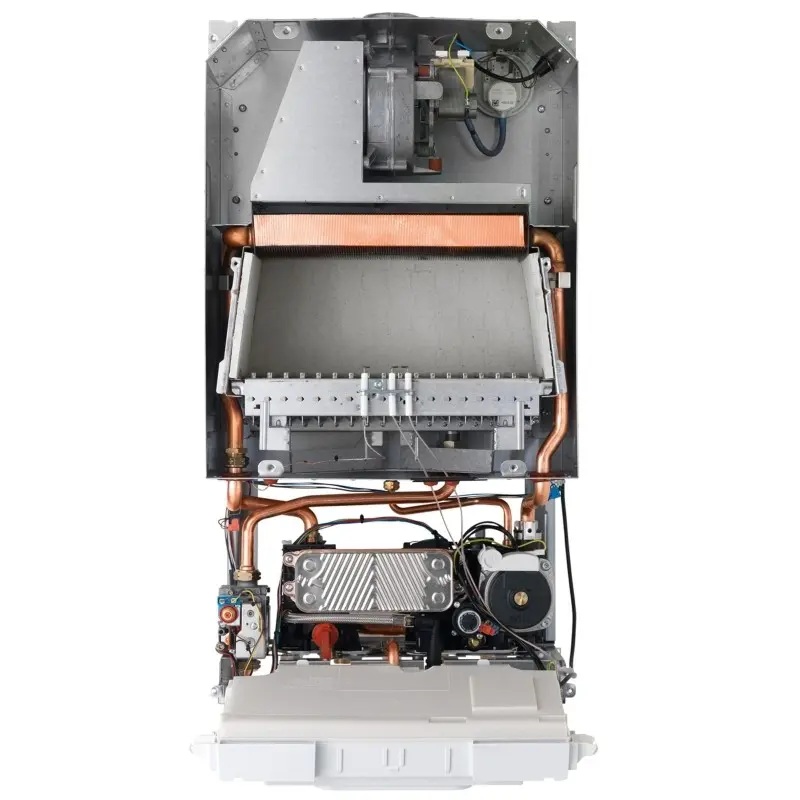

Теплообменник и гидравлический блок. Первичный теплообменник – медный с алюминиевыми ребрами. Вторичный пластинчатый теплообменник для ГВС. Гидравлический блок включает: газовую арматуру, датчик давления, быстродействующий воздухоотводчик, насос системы отопления, перепускной клапан (регулируемый), предохранительный клапан. Номинальный объёмный расход греющей воды (при ΔT = 20 K) – 1524 л/ч. Остаточный напор насоса при номинальном расходе – 0,012 МПа (0,120 бар). Регулировка перепускного клапана: заводская настройка – среднее положение (5 оборотов от упора), что соответствует давлению 0,025 МПа (250 мбар). Насос имеет несколько ступеней производительности (настройка через d.19).
Присоединительные размеры. Присоединительный патрубок газа – G 1/2". Патрубки подающей и обратной линии системы отопления – G 3/4". Патрубки холодной и горячей воды – G 3/4". Патрубок для подключения дренажного шланга предохранительного клапана (минимум) – G 1/2". Подключение к системе дымоходов/воздуховодов – диаметр 60/100 мм (коаксиальный) или раздельный 80/80 мм.
Дымоход и требования к отводу продуктов сгорания. Котёл может работать с коаксиальными системами ø60/100 мм или ø80/125 мм, а также с раздельными системами ø80/80 мм. Максимальная допустимая длина труб для ø60/100 мм: вертикальный проход – 3,0 м, горизонтальный – 2,0 м плюс 1 отвод. Для ø80/125 мм: вертикальный – 11,5 м, горизонтальный – 9,0 м плюс 1 отвод. Для раздельной системы ø80/80 мм с забором воздуха из помещения – до 20,0 м (18 м в шахте). При превышении минимальной длины трубы требуется замена дроссельной шайбы / наконечника трубки Пито (для 35 кВт – арт. 0020209646 для вставки). Прокладка горизонтальных участков должна выполняться с уклоном 3° в сторону котла для отвода конденсата. Конденсат отводится через сифон в канализацию (с разрывом струи).
Установка и требования к помещению. Монтаж производится только квалифицированными специалистами в соответствии с проектом и действующими нормами (СНиП, СП, ПУЭ). Котёл навешивается на стену с помощью монтажного шаблона. Стена должна выдерживать рабочий вес изделия (нетто-масса около 36 кг). Минимальные расстояния: сверху – 400 мм, с боков – 10 мм, снизу – 250 мм. Расстояния до воспламеняющихся деталей не требуется (котёл сертифицирован для монтажа на горючих стенах). Помещение (котельная) должно быть нежилым, с температурой не ниже +5 °C. При использовании систем с забором воздуха из помещения (B22, B32) необходима приточная вентиляция. Запрещается устанавливать котел в местах, подверженных морозу, а также рядом с легковоспламеняющимися веществами.
Требования к теплоносителю и воде. Теплоноситель – вода из системы питьевого водоснабжения. Не допускается использование антифриза или средств защиты от коррозии без специального согласования, так как они могут повредить уплотнения и теплообменник, вызвать шумы при работе. Жёсткость воды должна соответствовать местным нормам (рекомендуется не выше 4 мг-экв/л). Для ГВС при жёсткой воде рекомендуется установка полифосфатного дозатора.
Подключение к системе отопления и ГВС. На подающей и обратной линиях рекомендуется устанавливать сервисные краны (могут входить в комплект поставки). На трубопроводе холодной воды устанавливается обратный клапан и запорный кран. Для напольного отопления возможно переключение регулирования по обратной линии (код диагностики D.17 = 1). Предохранительный клапан (настройка на 0,3 МПа / 3,0 бар) должен быть подключен к дренажному шлангу с видимым окончанием, исключающим ошпаривание людей при сбросе. При использовании пластиковых труб, не обладающих диффузионной плотностью, обязательна установка внешнего теплообменника между котлом и системой отопления.
Электрическое подключение. Выполняется квалифицированным электриком. Клеммы L и N – для сетевого напряжения 220 В. Разъём eBUS – для подключения комнатного или погодозависимого регулятора. Разъём «24 V = RT» – для низковольтного регулятора (24 В). Разъём «Burner off» – для подключения ограничительного термостата (например, для системы напольного отопления). Для подключения дополнительных компонентов (циркуляционный насос, вытяжной колпак, насос загрузки бойлера и т.д.) используется многофункциональный модуль с двумя реле (настройка функций через коды D.27 и D.28). В помещениях с повышенной влажностью (ванная) запрещается использование заводского сетевого кабеля с вилкой, требуется стационарное подключение через разъединительное устройство с зазором контактов не менее 3 мм.
Обслуживание и чистка. Ежегодное техническое обслуживание (не реже одного раза в 12 месяцев) включает: проверку герметичности и крепления системы дымоходов, визуальный контроль теплообменника (коррозия, сажа), чистку теплообменника, чистку горелки, очистку сетчатого фильтра на входе холодной воды, проверку давления газа на входе при максимальной тепловой нагрузке, проверку давления в расширительном баке (должно быть примерно на 0,03 МПа / 0,3 бар ниже давления заполнения системы), проверку датчиков, проверку розжига и работы горелки, проверку герметичности газового тракта и системы отопления. Перед обслуживанием котел отключают от электричества, перекрывают газовый запорный кран и сервисные краны, при необходимости сливают воду. После обслуживания проводят пробную эксплуатацию и заполняют протокол.
Комплект поставки (согласно руководству). Теплогенератор (котёл), держатель аппарата, монтажный шаблон, пакет с расходными материалами (уплотнения, ограничитель расхода для ГВС), ручка крана заполнения, заслонка отходящих газов (для моделей ≥25 кВт), документация (руководство по эксплуатации, руководство по установке и техническому обслуживанию).
Размеры и масса. Габариты (ширина × высота × глубина) – 440 × 800 × 338 мм. Масса нетто – примерно 36 кг. Объём встроенного расширительного бака – 10 л.
Важные ограничения и условия эксплуатации. Котёл предназначен для работы как в режиме отопления, так и ГВС. Запрещается эксплуатация без установленной передней облицовки (кроме кратковременных проверок). Не допускается использование аэрозолей и жидкостей для поиска утечек вблизи крышки фильтра устройства Вентури (риск повреждения датчика массового расхода). Срок службы изделия при соблюдении всех правил транспортировки, хранения, монтажа и эксплуатации – 10 лет. Срок хранения в упаковке производителя – 2 года.
