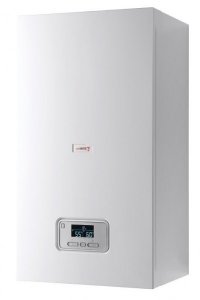

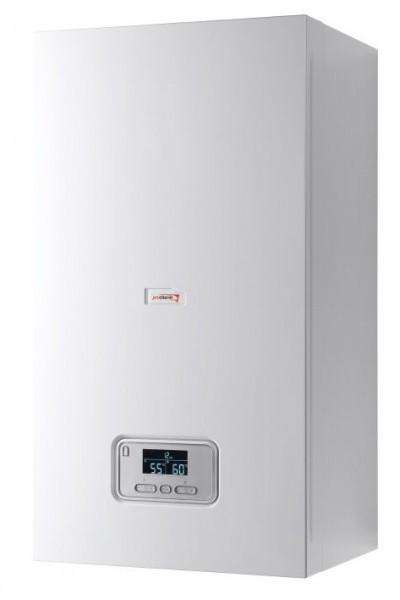

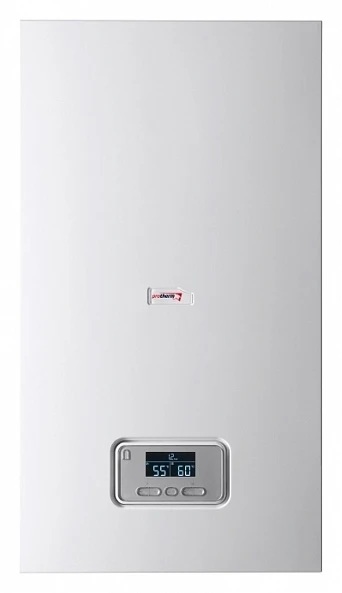

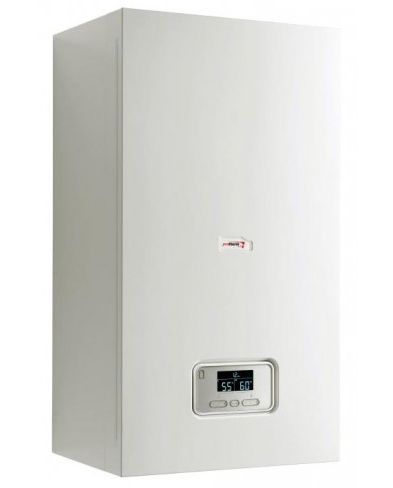

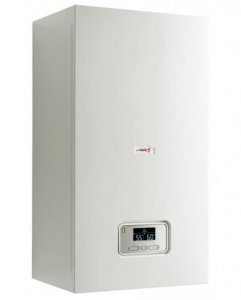

Газовый настенный двухконтурный котел Protherm Пантера KOV 30 (H-RU) – это энергозависимое отопительное оборудование с открытой камерой сгорания (тип B11BS), предназначенное для отопления жилых и неопасных производственных помещений, а также для горячего водоснабжения (ГВС) в санитарных целях. Модель оснащена встроенным расширительным баком (10 л), насосом системы отопления, первичным теплообменником, вторичным пластинчатым теплообменником ГВС, автоматикой с ЖК-дисплеем и возможностью подключения выносного регулятора (комнатного или погодозависимого) по шине eBUS. Котел забирает воздух для горения непосредственно из помещения, поэтому котельная должна иметь достаточную приточную вентиляцию.
Тепловая мощность. Диапазон номинальной тепловой мощности в режиме отопления (при параметрах 80/60 °C) составляет от 10,5 до 28,8 кВт. Максимальная тепловая мощность при приготовлении горячей воды – 30,0 кВт. Максимальная тепловая нагрузка со стороны системы отопления – 32,4 кВт, минимальная – 12,4 кВт. Этого достаточно для отопления помещений площадью до 300 м² (ориентировочно) при стандартной высоте потолков и средних теплопотерях.
Коэффициент полезного действия (КПД). КПД котла соответствует требованиям европейских стандартов (ED 92/42), класс NOx – 3.
Рабочее давление и температура. Допустимое общее избыточное давление в режиме отопления – 0,2 МПа (2,0 бар) согласно таблице (указано 0,2 МПа / 0,180 бар). Допустимое избыточное давление в контуре ГВС – 1,0 МПа (10,0 бар). Максимальная температура теплоносителя в подающей линии – 85 °С, диапазон регулировки макс. температуры (заводская настройка 75 °С) – от 30 до 80 °С. Температура горячей воды на выходе регулируется дискретно в диапазоне 35–65 °С.
Производительность ГВС. Производительность горячей воды при ΔT = 30 K составляет 14,4 л/мин. Наименьший допустимый расход горячей воды – 1,5 л/мин. Минимальное подключаемое давление воды – 0,015 МПа (0,15 бар). Для нагрева воды используется вторичный пластинчатый теплообменник.
Вид топлива и расход. Котел предназначен для работы на природном газе (G20) или сжиженном газе (G30 – бутан, G31 – пропан). Заводская настройка соответствует типу газа, указанному на маркировочной табличке (для РФ – природный газ G20). Потребление газа при номинальной мощности (при 15°C и 1013 мбар) для G20 – 3,4 м³/ч, для G30 – 1,0 м³/ч, для G31 – 1,21 м³/ч. Для перехода на другой вид газа требуется набор для переналадки (приобретается отдельно). Динамическое давление газа на входе для G20 – 1,3…2,0 кПа (13…20 мбар).
Электрические параметры и защита. Котел подключается к однофазной сети 220 В / 50 Гц. Встроенный инерционный предохранитель – 2 А. Максимальная потребляемая электрическая мощность – 93 Вт. Степень защиты – IP X4 D. Устройство оснащено электронной платой с интерфейсной платой, возможностью подключения дополнительных компонентов через многофункциональный модуль (реле 1 и реле 2).

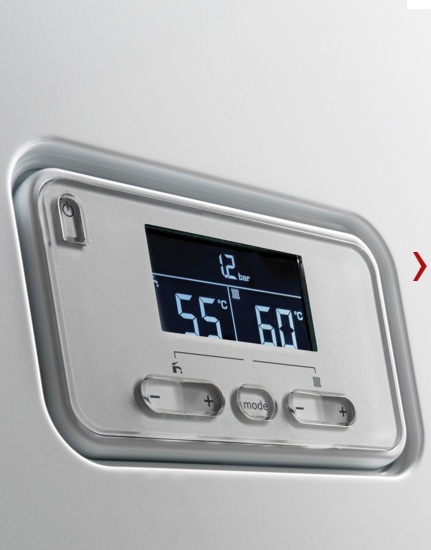

Система управления и автоматика. Котел имеет ЖК-дисплей и клавиши управления. Поддерживаются коды диагностики (d.00 … d.96) для настройки параметров (температура, время выбега насоса, время блокировки горелки, режим работы насоса и др.). Имеются тестовые программы: P.01 – настраиваемая тепловая нагрузка, P.05 – режим наполнения/опорожнения, P.06 – удаление воздуха из контура отопления, P.07 – удаление воздуха из контура ГВС. Система самодиагностики отображает коды ошибок (F.00 … F.91) и коды состояния (S.33 … S.99). Предусмотрена защита от замерзания, от недостаточного давления воды (отключается при <0,05 МПа, сигнализация при <0,08 МПа), защита от перегрева, датчик давления воды, датчики температуры подающей/обратной линии, датчики отходящих газов.
Конструкция горелки и камеры сгорания. Открытая камера сгорания (атмосферный котел). Забор воздуха для горения осуществляется из помещения, отвод продуктов сгорания – в дымоход с естественной тягой (система B11BS). Горелка – премиксовая, с электродом розжига и контрольным электродом ионизации. Сопла горелки для природного газа G20: 18 x 1,2 мм; для сжиженного газа: 18 x 0,72 мм. Эксплуатация разрешена только с полностью установленной и герметичной системой дымохода.

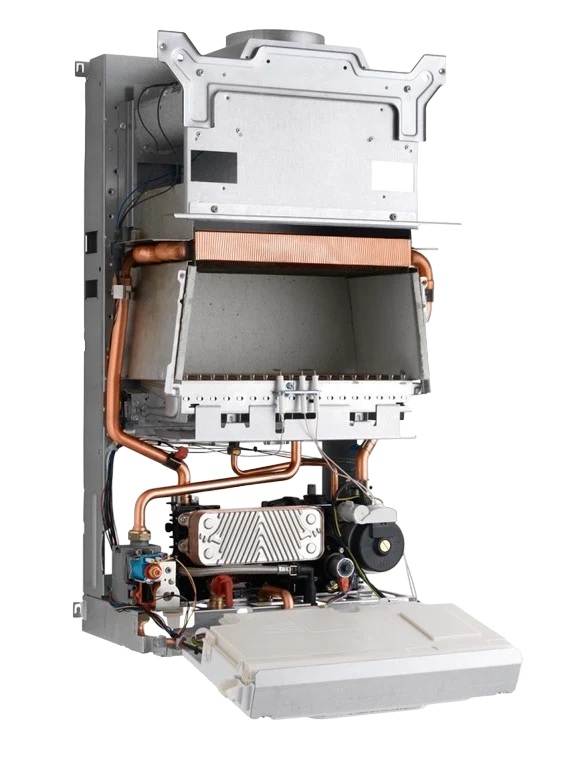

Теплообменник и гидравлика. Первичный теплообменник – медный с алюминиевыми ребрами. Вторичный пластинчатый теплообменник ГВС. Гидравлический блок включает: газовую арматуру, датчик давления, быстродействующий воздухоотводчик, насос системы отопления, перепускной клапан (регулируемый), предохранительный клапан. Номинальный объёмный расход греющей воды (при ΔT = 20 K) – 1260 л/ч. Остаточный напор насоса при номинальном расходе – 0,018 МПа (0,180 бар). Насос имеет настройку производительности через код d.19. Перепускной клапан регулируется винтом: заводская настройка – среднее положение (0,025 МПа / 250 мбар). Расширительный бак – встроенный, объем 10 л.
Присоединительные размеры. Присоединительные патрубки: газ – G 1/2″, подающая и обратная линии отопления – G 3/4″, холодная и горячая вода – G 3/4″, дренажный шланг предохранительного клапана – G 1/2″.
Дымоход и требования к отводу продуктов сгорания. Диаметр подключения к дымоходу – 135 мм. Котел эксплуатируется с естественной тягой (разрешённая система B11BS), поэтому дымоход должен быть исправен, герметичен и обеспечивать достаточную тягу. Запрещается отвод отходящих газов в вентиляционные каналы. Минимальное расстояние до воспламеняющихся деталей не требуется (котел сертифицирован для монтажа на горючих стенах). Минимальные расстояния до стен: сверху – 400 мм (для обслуживания), с боков – 10 мм, снизу – 250 мм. Для помещений с повышенной влажностью (ванная) необходимо стационарное подключение к электросети с разъединительным устройством (вилка с заземлением запрещена).
Установка и требования к помещению. Монтаж производится только квалифицированными специалистами в соответствии с проектом и действующими нормами (СНиП, СП, ПУЭ). Котел навешивается на стену с помощью монтажного шаблона. Стена должна выдерживать вес котла (≈34 кг). Помещение (котельная) должно быть нежилым, с температурой не ниже +5°C, и обязательно иметь приточную вентиляцию для подачи воздуха на горение (из-за открытой камеры сгорания). Запрещается устанавливать котел в местах, подверженных морозу, а также рядом с легковоспламеняющимися веществами.
Требования к теплоносителю и воде. Теплоноситель – вода из системы питьевого водоснабжения. Не допускается использование антифриза или средств защиты от коррозии без согласования (могут повредить уплотнения и теплообменник). Жесткость воды должна соответствовать местным нормам (рекомендуется не выше 4 мг-экв/л). При необходимости использовать полифосфатный дозатор.
Подключение к системе отопления и ГВС. На подающей и обратной линиях рекомендуется устанавливать сервисные краны (входят в комплект). На трубопроводе холодной воды устанавливается обратный клапан и запорный кран. Для напольного отопления возможно переключение регулирования по обратной линии (код D.17 = 1). Предохранительный клапан (настроен на 3 бар) должен быть подключен к дренажному шлангу с видимым окончанием. При использовании не обладающих диффузионной плотностью пластиковых труб необходима установка внешнего теплообменника.
Электрическое подключение. Выполняется квалифицированным электриком. Клеммы L и N – для сетевого напряжения. Разъем eBUS – для подключения регулятора (комнатного или погодозависимого). Разъем «24 V = RT» – для низковольтного регулятора (24 В). Разъем «Burner off» – для ограничительного термостата (например, напольного отопления). Для подключения дополнительных компонентов (циркуляционный насос, вытяжной колпак, насос загрузки бойлера и т.д.) используется многофункциональный модуль (реле 1 и реле 2, настройка через D.27 и D.28).
Обслуживание и чистка. Ежегодное техническое обслуживание (не реже одного раза в 12 месяцев) включает: проверку герметичности газового тракта и дымохода, чистку теплообменника, чистку горелки, чистку сетчатого фильтра на входе холодной воды, проверку давления в расширительном баке (должно быть около 0,03 МПа / 0,3 бар ниже давления заполнения), проверку и при необходимости замену датчиков отходящих газов, проверку розжига и работы горелки. Перед обслуживанием котел отключают от электричества, перекрывают газ и сервисные краны, сливают воду. После обслуживания проводят пробную эксплуатацию и заполняют протокол.
Комплект поставки. Котел, держатель аппарата, монтажный шаблон, пакет с расходными материалами (уплотнения, ограничитель расхода для ГВС), ручка крана заполнения, документация (руководство по эксплуатации, руководство по установке и техническому обслуживанию).
Размеры и масса. Габариты (ширина × глубина × высота) – 440 × 338 × 800 мм. Масса нетто – 34 кг. Расширительный бак – 10 л.
