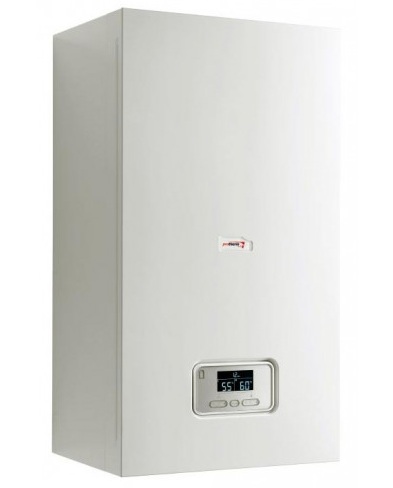

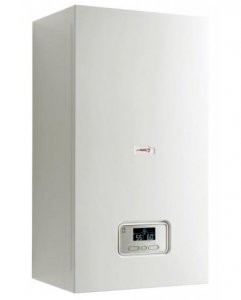

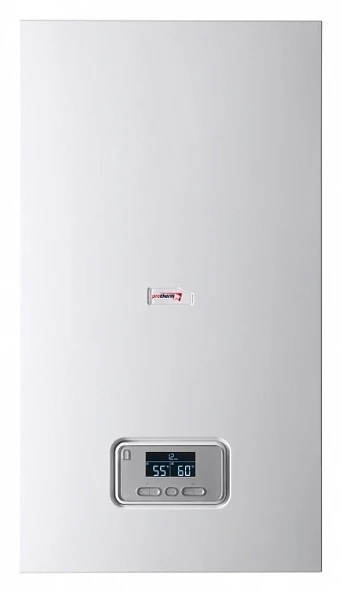

Газовый настенный одноконтурный котел Protherm Пантера KOO 25 (H-RU) – это энергозависимое отопительное оборудование с открытой камерой сгорания (тип B11BS по европейской классификации), предназначенное для работы в закрытых системах отопления жилых и неопасных производственных помещений. Модель не оснащена контуром горячего водоснабжения (ГВС) и используется исключительно для целей отопления. Котел включает встроенный расширительный бак (10 л), насос системы отопления, первичный теплообменник, автоматику с ЖК-дисплеем и возможность подключения выносного регулятора (комнатного или погодозависимого) по шине eBUS. Забор воздуха для горения осуществляется непосредственно из помещения, поэтому котельная должна иметь эффективную приточную вентиляцию.
Тепловая мощность. Диапазон номинальной тепловой мощности в режиме отопления (при параметрах 80/60 °C) составляет от 9,5 до 25,0 кВт. Максимальная тепловая нагрузка со стороны системы отопления – 27,9 кВт, минимальная – 10,7 кВт. Этого достаточно для отопления помещений площадью до 250 м² (ориентировочно) при стандартной высоте потолков и средних теплопотерях.
Коэффициент полезного действия (КПД). КПД котла соответствует требованиям европейской директивы по эффективности ED 92/42. Класс по выбросам оксидов азота (NOx) – 3.
Рабочее давление и температура теплоносителя. Допустимое общее избыточное давление в режиме отопления – 0,3 МПа (3,0 бар). Максимальная температура теплоносителя в подающей линии – 85 °C. Диапазон регулировки максимальной температуры в подающей линии (заводская настройка 75 °C) – от 30 до 80 °C.
Вид топлива и расход газа. Котел предназначен для работы на природном газе (G20) или сжиженном газе (G30 – бутан, G31 – пропан). Заводская настройка соответствует типу газа, указанному на маркировочной табличке (для РФ – природный газ G20). Потребление газа при номинальной мощности (при 15 °C и 1013 мбар) для G20 – 3,0 м³/ч, для G30 – 0,90 м³/ч, для G31 – 1,0 м³/ч. Для перехода на другой вид газа требуется набор для переналадки (приобретается отдельно). Динамическое давление газа на входе для G20 – 1,3…2,0 кПа (13,0…20,0 мбар).
Электрические параметры и степень защиты. Котел подключается к однофазной сети 220 В / 50 Гц. Встроенный инерционный предохранитель – 2 А. Максимальная потребляемая электрическая мощность – 88 Вт. Степень защиты от влаги и проникновения частиц – IP X4 D.
Система управления и автоматика. Котел оснащён ЖК-дисплеем и кнопками управления. Поддерживаются коды диагностики (d.00 … d.96) для тонкой настройки параметров: максимальная и минимальная тепловая нагрузка, время выбега насоса, время блокировки горелки, режим работы насоса, максимальная температура подающей линии, настройки для подключения дополнительных реле и другие параметры. Имеются тестовые программы: P.01 – настраиваемая тепловая нагрузка (от 0% до 100%), P.05 – режим наполнения/опорожнения (приоритетный переключающий клапан в среднее положение, горелка и насос выключены), P.06 – удаление воздуха из контура отопления.
Самодиагностика и защитные функции. Система самодиагностики отображает коды ошибок (F.00 … F.91) и коды состояния (S.33 … S.99). Реализованы следующие защиты: от замерзания (не устанавливать в неотапливаемых помещениях), от недостаточного давления воды (отключение при падении давления ниже 0,05 МПа / 0,5 бар, сигнализация при <0,08 МПа / 0,8 бар), от перегрева (защитный ограничитель температуры), от отсутствия или недостаточной подачи воздуха для горения, контроль наличия пламени по току ионизации.
Конструкция горелки и камеры сгорания. Открытая камера сгорания (атмосферный принцип работы). Забор воздуха для горения осуществляется из помещения, отвод продуктов сгорания – в дымоход с естественной тягой. Горелка – премиксовая, оснащена электродом розжига и контрольным электродом ионизации. Сопла горелки для природного газа G20: 16 x 1,1 мм. Эксплуатация разрешена только с полностью установленной и герметичной системой дымоходов/воздуховодов.

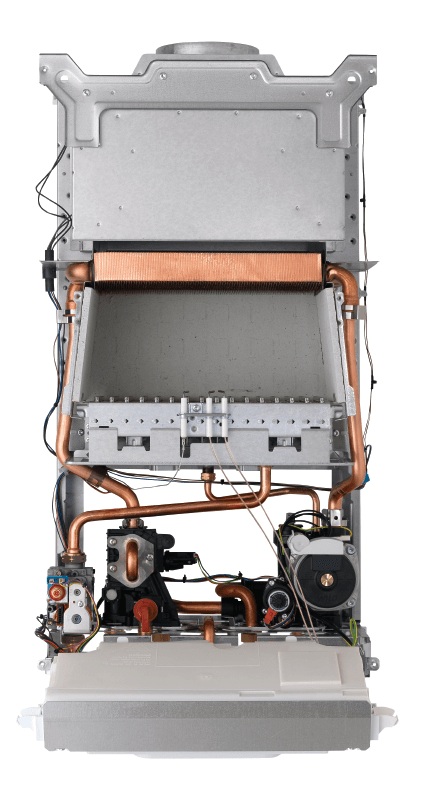

Теплообменник и гидравлический блок. Первичный теплообменник – медный с алюминиевыми ребрами. Гидравлический блок (только для режима отопления) включает: газовую арматуру, датчик давления, быстродействующий воздухоотводчик, насос системы отопления, перепускной клапан (регулируемый), предохранительный клапан. Номинальный объёмный расход греющей воды (при ΔT = 20 K) – 1200 л/ч. Остаточный напор насоса при номинальном расходе – 0,022 МПа (0,220 бар). Регулировка перепускного клапана: заводская настройка – среднее положение (5 оборотов от упора), что соответствует давлению 0,025 МПа (250 мбар).
Присоединительные размеры. Присоединительный патрубок газа – G 1/2". Патрубки подающей и обратной линии системы отопления – G 3/4". Патрубок для подключения дренажного шланга предохранительного клапана (минимум) – G 1/2". Подключение к системе дымоходов/воздуховодов – диаметр 135 мм.
Дымоход и требования к отводу продуктов сгорания. Диаметр подключения к дымоходу – 135 мм. Разрешённые системы подачи воздуха и дымоудаления – B11BS (по европейской классификации). Котёл эксплуатируется только с естественной тягой, поэтому дымоход должен быть исправен, герметичен и обеспечивать достаточную тягу. Запрещается отвод отходящих газов в вентиляционные каналы. Минимальная температура отходящих газов – 80 °C, максимальная – 120 °C. Массовый поток отходящих газов (макс.) для G20 – 22,8 г/с.
Установка и требования к помещению. Монтаж производится только квалифицированными специалистами в соответствии с проектом и действующими нормами (СНиП, СП, ПУЭ). Котёл навешивается на стену с помощью монтажного шаблона. Стена должна выдерживать рабочий вес изделия (нетто-масса около 35 кг). Минимальные расстояния: сверху – 400 мм (для обслуживания), с боков – 10 мм, снизу – 250 мм. Расстояния до воспламеняющихся деталей не требуется (котёл сертифицирован для монтажа на горючих стенах). Помещение (котельная) должно быть нежилым, с температурой не ниже +5 °C, и обязательно иметь приточную вентиляцию для подачи воздуха на горение из-за открытой камеры сгорания. Запрещается устанавливать котел в местах, подверженных морозу, а также рядом с легковоспламеняющимися веществами.
Требования к теплоносителю. Теплоноситель – вода из системы питьевого водоснабжения. Не допускается использование антифриза или средств защиты от коррозии без специального согласования, так как они могут повредить уплотнения и теплообменник, вызвать шумы при работе. Жёсткость воды должна соответствовать местным нормам (рекомендуется не выше 4 мг-экв/л).
Подключение к системе отопления. На подающей и обратной линиях рекомендуется устанавливать сервисные краны (могут входить в комплект поставки). Для напольного отопления возможно переключение регулирования по обратной линии (код диагностики D.17 = 1). Предохранительный клапан (настройка на 0,3 МПа / 3,0 бар) должен быть подключен к дренажному шлангу с видимым окончанием, исключающим ошпаривание людей при сбросе. При использовании пластиковых труб, не обладающих диффузионной плотностью, обязательна установка внешнего теплообменника между котлом и системой отопления.
Электрическое подключение. Выполняется квалифицированным электриком. Клеммы L и N – для сетевого напряжения 220 В. Разъём eBUS – для подключения комнатного или погодозависимого регулятора. Разъём «24 V = RT» – для низковольтного регулятора (24 В). Разъём «Burner off» – для подключения ограничительного термостата (например, для системы напольного отопления). Для подключения дополнительных компонентов (циркуляционный насос, вытяжной колпак, насос загрузки бойлера и т.д.) используется многофункциональный модуль с двумя реле (настройка функций через коды D.27 и D.28). В помещениях с повышенной влажностью (ванная) запрещается использование заводского сетевого кабеля с вилкой, требуется стационарное подключение через разъединительное устройство с зазором контактов не менее 3 мм.
Обслуживание и чистка. Ежегодное техническое обслуживание (не реже одного раза в 12 месяцев) включает: проверку герметичности и крепления системы дымоходов, визуальный контроль теплообменника (коррозия, сажа), чистку теплообменника, чистку горелки, очистку сетчатого фильтра на входе воды (при наличии ГВС – но для данной модели эта процедура не актуальна, однако упоминается в общих разделах), проверку давления газа на входе при максимальной тепловой нагрузке, проверку давления в расширительном баке (должно быть примерно на 0,03 МПа / 0,3 бар ниже давления заполнения системы), проверку датчиков отходящих газов, проверку розжига и работы горелки, проверку герметичности газового тракта и системы отопления. Перед обслуживанием котел отключают от электричества, перекрывают газовый запорный кран и сервисные краны, при необходимости сливают воду. После обслуживания проводят пробную эксплуатацию и заполняют протокол.
Комплект поставки (согласно руководству). Теплогенератор (котёл), держатель аппарата, монтажный шаблон, пакет с расходными материалами (уплотнения), руководство по эксплуатации, руководство по установке и техническому обслуживанию. В комплект данной модели (только отопление) не входят ручка крана заполнения и ограничитель расхода, которые предназначены для версий с ГВС.
Размеры и масса. Габариты (ширина × высота × глубина) – 440 × 800 × 338 мм. Масса нетто – примерно 35 кг. Объём встроенного расширительного бака – 10 л.
Важные ограничения и условия эксплуатации. Котёл не предназначен для работы в режиме ГВС (только отопление). Запрещается эксплуатация без установленной передней облицовки (кроме кратковременных проверок). Не допускается использование аэрозолей и жидкостей для поиска утечек вблизи крышки фильтра устройства Вентури (риск повреждения датчика массового расхода). Срок службы изделия при соблюдении всех правил транспортировки, хранения, монтажа и эксплуатации – 10 лет. Срок хранения в упаковке производителя – 2 года.
