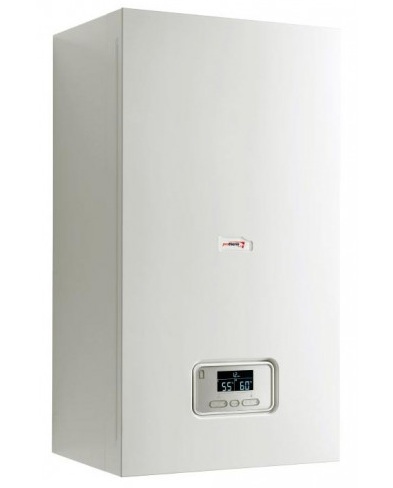

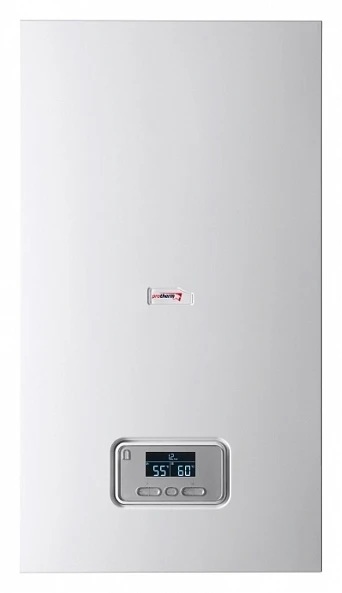

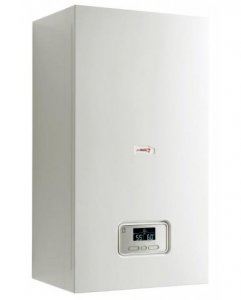

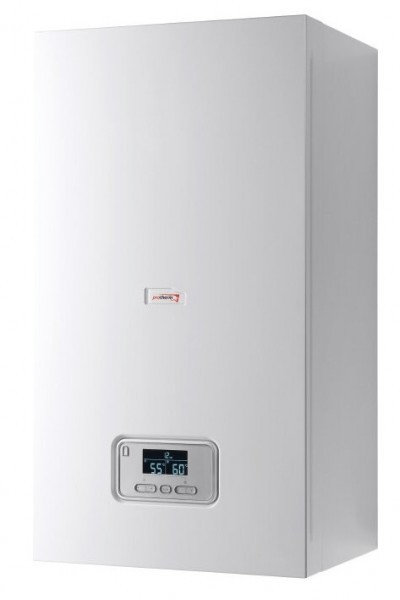

Protherm Пантера 12 KTO это настенный газовый одноконтурный котел с закрытой камерой сгорания (турбированный) мощностью 12,2 кВт, предназначенный для отопления жилых и коммерческих помещений площадью до 120 м². Работает только на отопление, горячее водоснабжение не обеспечивается (требуется внешний бойлер косвенного нагрева). Ключевые особенности: принудительный отвод продуктов сгорания (коаксиальный или раздельный дымоход), электронное управление, встроенный расширительный бак 7 л, циркуляционный насос, система самодиагностики с выводом кодов ошибок на дисплей.
Одноконтурный котел (KTO): Предназначен только для нагрева теплоносителя в системе отопления. Для приготовления горячей воды необходимо подключать внешний бойлер косвенного нагрева (не входит в комплект).
Закрытая камера сгорания (турбированная): Воздух для горения забирается с улицы через коаксиальный дымоход (60/100 мм или 80/125 мм) или раздельную систему (80/80 мм). Встроенный вентилятор принудительно удаляет продукты сгорания. Это позволяет устанавливать котел без традиционного дымохода в любом помещении.

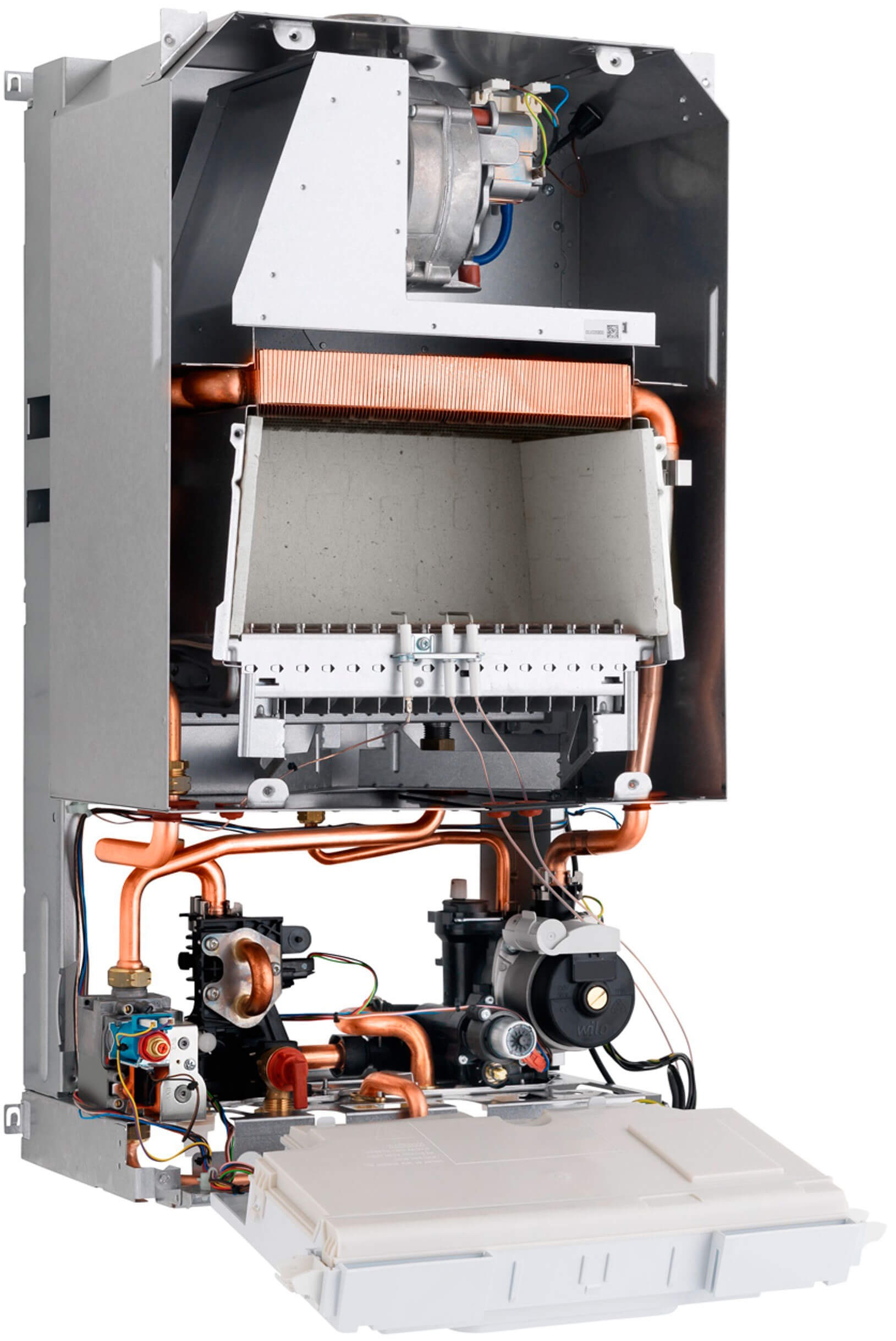

Первичный теплообменник медный, для нагрева теплоносителя.
Горелка с электронным розжигом и ионизационным контролем пламени.
Вентилятор для принудительной подачи воздуха и удаления дымовых газов.
Реле (маностат) давления воздуха контролирует наличие тяги, при неисправности блокирует работу.
Циркуляционный насос обеспечивает принудительную циркуляцию теплоносителя.
Расширительный бак мембранный, объемом 7 л, начальное давление 1,0–1,5 бар (регулируется).
Предохранительный клапан (3 бар) защищает систему от превышения давления.
NTC-датчики измеряют температуру в подающей и обратной линиях.
Датчик давления воды в системе отопления контролирует давление, при падении ниже 0,5 бар выдает предупреждение, при падении ниже 0,3 бар – ошибку F.22.
Приоритетный переключающий клапан для переключения между отоплением и бойлером (если подключен).
Газовый клапан модулируемый, регулирует подачу газа.

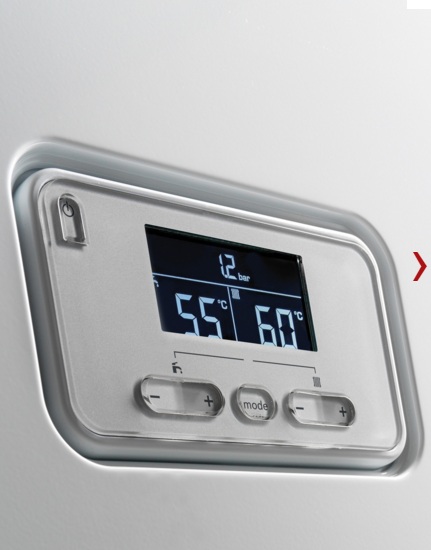

Дисплей Отображает температуру отопления, давление в системе, режим работы, коды ошибок, пиктограммы состояния. Кнопки «+» / «-» (отопление) Настройка желаемой температуры в подающей линии (диапазон 38–85 °С). Кнопка MODE Переключение режимов работы (отопление / отпуск). Кнопка RESET Сброс ошибки после устранения неисправности.
В режиме ожидания (нет нагрева): отображаются текущая температура отопления, установленная температура отопления (мигает при настройке) и давление в системе.
При работе горелки в режиме отопления: появляется символ пламени, мигает символ радиатора.
Давление в системе: отображается в барах. Норма: 1–2 бара. При падении ниже 0,5 бар мигает символ недостатка воды – требуется подпитка. При повышении выше 2,4 бар мигает значение давления – требуется сброс давления.
Коды ошибок: при неисправности на месте давления отображается код и мигает символ ошибки.
Режим отопления: Давление + текущая температура отопления (без температуры ГВС). Котел работает только на отопление. Горячая вода не готовится (т.к. котел одноконтурный, этот режим основной).
Режим «ОТПУСК»: Только давление в системе (температура отопления не отображается). Отопление и нагрев ГВС (если бы был) отключены. Все защитные функции (антизамерзание, защита насоса) остаются активными.
Режим «ЛЕТО»: Для одноконтурного котла не используется (требует наличия ГВС).
Примечание: После выключения главного выключателя или сброса питания котел запоминает последний выбранный режим.
Нажмите кнопки «+» или «-» (символ радиатора). На дисплее начнет мигать текущее значение температуры подающей линии. Кнопками «+»/«-» установите желаемую температуру в диапазоне 38–85 °С (шаг 1 °С). Через несколько секунд настройка сохранится автоматически.
Рекомендации: Для систем с радиаторами – 60–70 °С. Для систем «теплый пол» – не выше 45–50 °С (при наличии смесительного узла). Если подключен комнатный термостат, на котле устанавливается максимальная температура, а точное поддержание выполняет термостат.
Котел поддерживает подключение комнатного термостата (24 В, сухой контакт) или регуляторов с протоколом eBUS (например, Protherm Thermolink B, Thermolink P).
Двухпозиционный термостат (ВКЛ/ВЫКЛ): При достижении заданной температуры воздуха термостат размыкает цепь, котел останавливает нагрев отопления.
Регулятор непрерывного регулирования (eBUS): Плавно управляет мощностью котла для поддержания температуры воздуха.
Эквитермическое регулирование: При подключении уличного датчика и регулятора Thermolink котел автоматически изменяет температуру теплоносителя в зависимости от погоды.
Важно: Подключение регуляторов и датчиков должен выполнять только квалифицированный специалист. На заводе клеммы для термостата замкнуты перемычкой – перед подключением регулятора перемычку необходимо удалить.
Рекомендуемое давление в холодной системе: 1–2 бара (оптимально 1,2–1,5 бар). Минимальное давление: 0,5 бар – при падении ниже этого значения на дисплее мигает символ недостатка воды. Аварийное отключение: при давлении ниже 0,3 бар котел останавливается и выдает ошибку F.22.
Подпитка производится через встроенный вентиль подпитки (находится в нижней части котла). Условия: котел должен быть остывшим (температура теплоносителя не выше 30 °С), давление в водопроводе выше давления в системе отопления. После подпитки обязательно проветрить радиаторы.
Расширительный бак объемом 7 л, максимальное давление – 3 бар. Начальное давление в баке должно быть на 0,2 бара выше статической высоты системы (обычно 1,0–1,5 бар). Проверяется через ниппель с правой стороны котла.
Предохранительный клапан срабатывает при превышении давления 3 бар, сбрасывает избыток воды. Рекомендуется подключить к нему сливную трубу, выведенную в канализацию.
Защита от замерзания. При падении температуры теплоносителя ниже 5 °С автоматически включается насос, а при дальнейшем охлаждении – горелка (кратковременно), прогревая систему до безопасной температуры.
Газ-контроль (ионизации). Электрод контроля пламени постоянно отслеживает наличие факела. При его отсутствии подача газа немедленно прекращается (ошибка F.28/F.29).
Защита от перегрева. Аварийный термостат (95 °С) отключает горелку при превышении температуры.
Контроль тяги (маностат). Если вентилятор не создает необходимое разрежение или засорен дымоход, котел блокируется (ошибка F.33).
Защита насоса от заклинивания. При длительном простое (более 23 часов) насос кратковременно включается автоматически.
Предохранительный клапан. Сбрасывает давление при превышении 3 бар.
Напряжение: 230 В, 50 Гц (однофазная сеть с защитным заземлением).
Потребляемая мощность: 110 Вт (максимальная).
Сила тока: 0,61 А.
Степень защиты: IPX4D (защита от брызг).
Предохранитель: трубчатый 2 А / 250 В (на панели управления).
Важно: Не подключать котел через удлинители; фаза и ноль должны быть подключены правильно (коричневый – L, синий – N).
