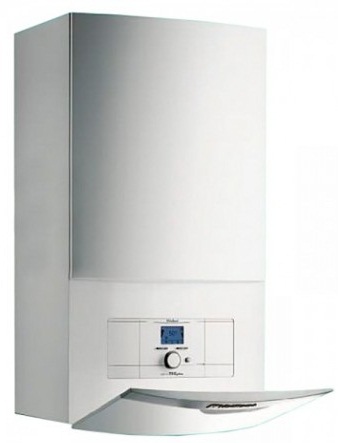

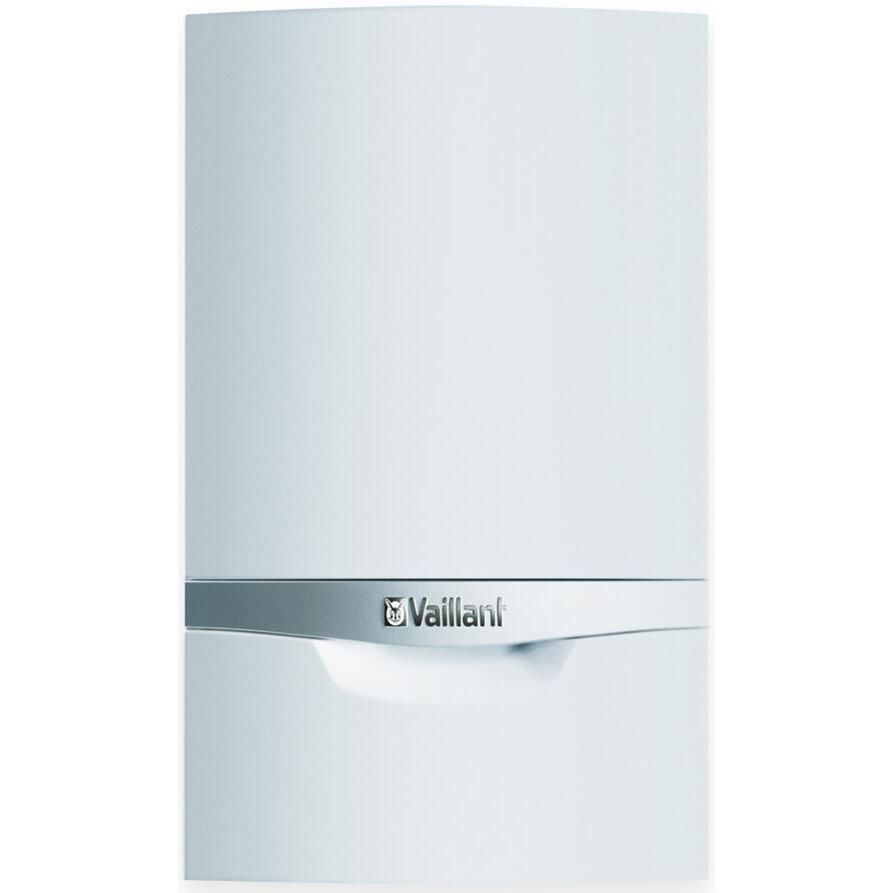

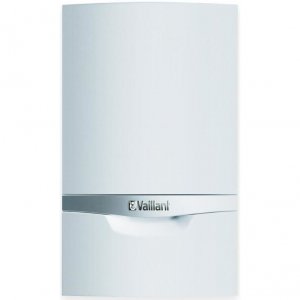

Vaillant turboTEC plus VU 202/5-5 — это современный настенный газовый котел с закрытой камерой сгорания, предназначенный исключительно для отопления. Модель относится к премиальной линейке «turboTEC plus» и представляет собой универсальное решение для отопления частных домов и коммерческих помещений площадью до 200 м². Благодаря широкому диапазону модуляции мощности (от 6,7 до 20,2 кВт) котел идеально подходит как для небольших домов с высокими теплопотерями, так и для зданий средней площади. Ключевые особенности — медный первичный теплообменник, встроенный расширительный бак 10 л, высокоэффективный насос, электронная система управления с поддержкой погодозависимого регулирования.
Одноконтурный котел (VU): Модель предназначена только для нагрева теплоносителя в системе отопления. Для обеспечения горячего водоснабжения необходимо подключить внешний накопительный бойлер косвенного нагрева (например, Vaillant uniSTOR). На электронной плате котла предусмотрены разъемы для датчика температуры накопителя и насоса загрузки бойлера, что позволяет организовать полноценное ГВС.
Закрытая камера сгорания (турбированная): Котел оснащен вентилятором, который забирает воздух для горения с улицы через коаксиальный дымоход (диаметр 60/100 мм) и принудительно удаляет продукты сгорания. Это исключает необходимость в традиционном дымоходе с естественной тягой и позволяет устанавливать котел в любых помещениях без отдельной котельной.
Первичный теплообменник из меди: Теплообменник из высококачественной меди. Медь обладает отличной теплопроводностью, что обеспечивает быстрый нагрев теплоносителя и высокую эффективность. Медный теплообменник устойчив к коррозии и термическим нагрузкам, а также легко поддается очистке.

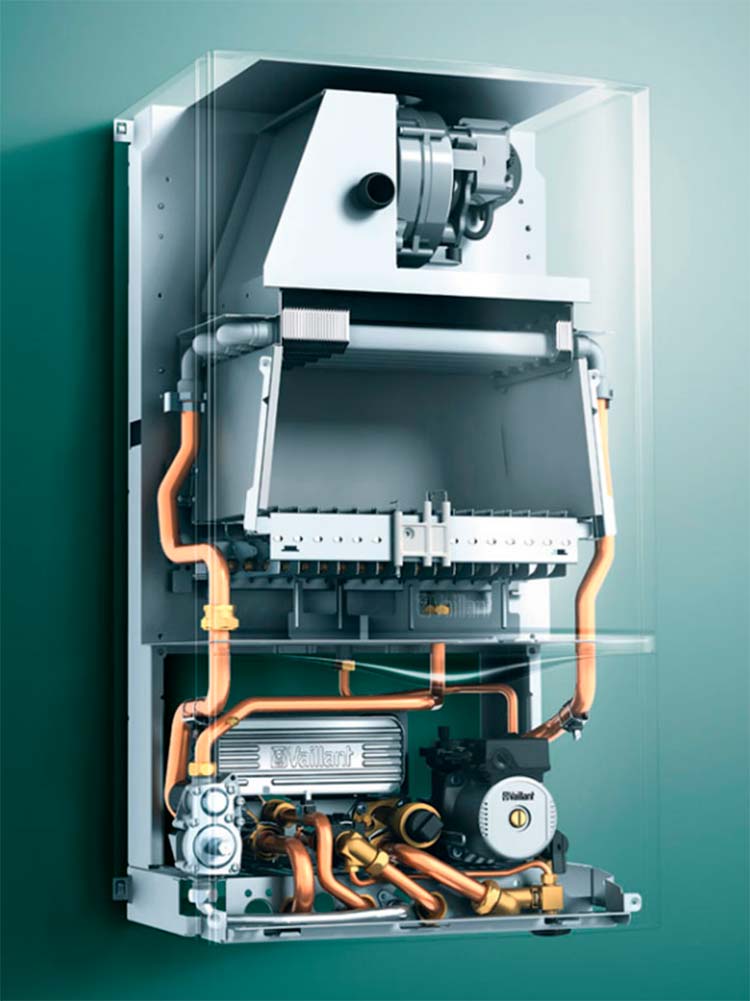

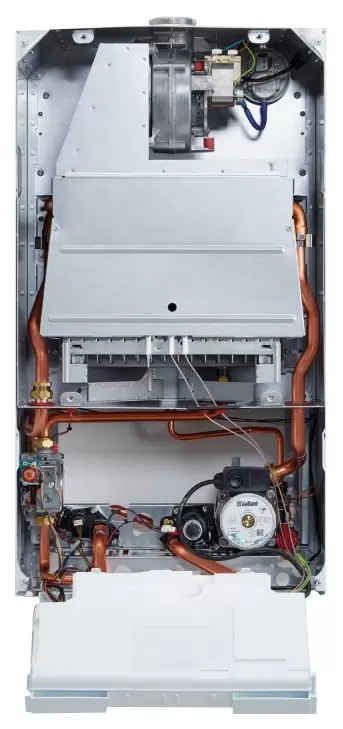

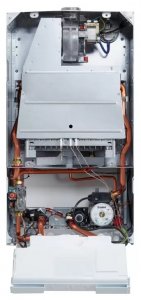

Гидравлический блок: Все гидравлические компоненты (циркуляционный насос, трехходовой клапан, расширительный бак, предохранительный клапан, манометр, датчики давления и температуры) интегрированы в компактный узел. Это упрощает монтаж и обслуживание.
Расширительный бак: Объем мембранного бака составляет 10 литров, что достаточно для стандартной системы отопления объемом до 100–120 литров. При большем объеме системы требуется установка дополнительного расширительного бака на обратной линии.
Циркуляционный насос: Встроенный высокоэффективный насос с остаточным напором 0,025 МПа (250 мбар) при номинальном расходе 855 л/ч. Насос имеет две ступени производительности. Возможна настройка времени выбега насоса после отключения горелки.
Коаксиальный дымоход 60/100 мм: Воздух забирается через наружную трубу, а продукты сгорания удаляются через внутреннюю. Система работает по принципу принудительной тяги (вентилятор).
Вентилятор с изменяемой частотой вращения: Обеспечивает точное дозирование воздуха для горения в зависимости от мощности горелки, что повышает КПД и снижает выбросы оксидов азота.
Датчик давления воздуха (APS): Контролирует работу вентилятора и наличие тяги. При неисправности вентилятора, засорении дымохода или обрыве шланга котел блокируется.
Температура отходящих газов: Минимальная — 105,5 °С, максимальная — 140,5 °С.

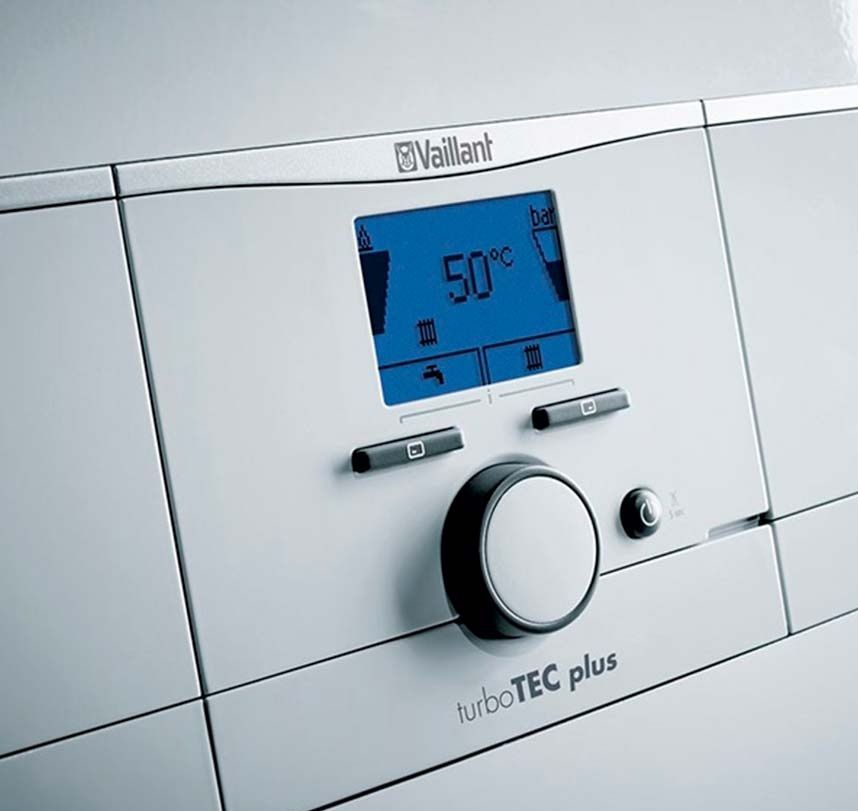

Электронное управление с ЖК-дисплеем: На передней панели расположены кнопки и поворотный энкодер для навигации по меню. Отображаются текущая температура теплоносителя, давление в системе, коды состояния и ошибки.
Погодозависимое регулирование (опционально): При подключении датчика наружной температуры (приобретается отдельно) котел автоматически корректирует температуру теплоносителя в зависимости от погоды, предотвращая перегрев и экономя газ. Настройка отопительной кривой и смещения доступна через меню диагностики.
Поддержка комнатного термостата: Котел можно подключить к обычному комнатному термостату (24 В) или к цифровому регулятору по шине eBUS (например, Vaillant calorMATIC 470, VRT 340). Это позволяет управлять отоплением по температуре воздуха в помещении и программировать недельные графики.
Функция «Комфортный режим»: Для отопления предусмотрена настройка времени блокировки горелки – от 2 до 60 минут, чтобы избежать частых включений и потерь энергии на прогрев теплообменника.
Самотестирование электроники: Встроенная программа проверяет работоспособность платы управления.
Помощник установки: При первом включении запускается мастер настройки (выбор языка, режим наполнения, удаление воздуха, настройка температуры и т.д.), что упрощает ввод в эксплуатацию. Помощник можно запустить повторно через меню «Вкл. помощн. запуска».
Память ошибок: Хранит до 10 последних сообщений об ошибках с возможностью просмотра и очистки.
Защита от замерзания: При падении температуры теплоносителя ниже критического уровня автоматически включается насос и, при необходимости, горелка для прогрева системы.
Защита от перегрева: Датчик температуры подающей линии и предохранительный ограничитель температуры отключают горелку при превышении допустимых значений.
Газ-контроль (ионизационный контроль пламени): Электрод контроля пламени отслеживает наличие факела на горелке. При его отсутствии подача газа немедленно прекращается.
Защита от сухого хода: Датчик давления воды в системе отопления отключает котел при падении давления ниже 0,03 МПа (0,3 бар).
Защита от заклинивания насоса: Электроника периодически включает насос в периоды простоя (автоматическая защита).
Контроль тяги и давления воздуха: Датчик APS предотвращает работу при отсутствии или недостаточной тяге в дымоходе.
Защита от гидравлических ударов: Перепускной клапан в гидравлическом блоке сглаживает перепады давления.
Защита от перегрева при слишком быстром росте температуры: Контроль разницы температур подающей и обратной линии.
Электробезопасность: Степень защиты IP X4D (защита от брызг воды), встроенный предохранитель 2 А, заземление.
Диапазон тепловой мощности (отопление): 6,7–20,2 кВт (минимальная тепловая нагрузка со стороны системы отопления — 7,8 кВт, максимальная — 22,2 кВт). Широкая модуляция позволяет гибко подстраивать производительность под теплопотери дома, снижая количество включений/выключений и экономя газ.
КПД: КПД 90–92%.
Температура теплоносителя: Регулируется в диапазоне 30–80 °С (максимальная температура в подающей линии — 85 °С, аварийное отключение). Заводская настройка — 75 °С.
Допустимое рабочее давление в системе отопления: 0,3 МПа (3 бар).
Циркуляционный объем греющей воды при ΔT=20 K: 855 л/ч.
Расход газа (природный газ G20): При максимальной мощности — 2,4 м³/ч, при минимальной — 0,8 м³/ч.
Давление газа на входе (динамическое): Для природного газа — 1,3–2,0 кПа (13–20 мбар), для сжиженного газа (пропан/бутан) — 2,5–3,5 кПа (25–35 мбар).
Электрические параметры: Питание 230 В / 50 Гц, максимальная потребляемая мощность — 147 Вт, встроенный предохранитель 2 А.
Основной режим — «Отопление»: Котел поддерживает заданную температуру теплоносителя (регулируется поворотной ручкой на панели или внешним регулятором). При отсутствии запроса тепла от комнатного термостата горелка выключается, насос может работать по заданному алгоритму (D.018, D.019).
Режим «Лето» (только ГВС отсутствует): Так как котел одноконтурный, режим «Лето» не предусмотрен. Однако при отключении отопления внешним термостатом котел будет только поддерживать минимальную температуру для защиты от замерзания.
Работа по внешнему регулятору (eBUS): Поддержка цифрового протокола eBUS позволяет использовать регуляторы Vaillant для погодозависимого управления, недельного программирования и контроля температуры в помещении.
Внешнее управление через контакт «Burner off»: Котел имеет вход для подключения ограничительного термостата (например, от системы «теплый пол» или аварийного датчика), который может запрещать работу горелки при достижении предельной температуры.
Режим наполнения и удаления воздуха: Специалист может запустить режим наполнения системы или удаления воздуха из контуров отопления. При удалении воздуха насос работает импульсно, а трехходовой клапан периодически переключается для удаления воздуха из всех контуров.
Подключение накопителя горячей воды: Хотя котел одноконтурный, на его электронной плате есть разъемы для датчика температуры накопителя и реле для насоса загрузки бойлера. Это позволяет использовать котел в системе с бойлером косвенного нагрева, управляя его загрузкой через встроенный контроллер.
Подключение циркуляционного насоса: Можно подключить внешний насос системы отопления.
Подключение внешнего сигнала неисправности: Реле 1 или 2 можно настроить на выдачу сигнала об ошибке.
Подключение вытяжного колпака: Возможно управление вытяжным колпаком.
Многофункциональный модуль (опция): Для расширения функций можно установить дополнительную плату (например, для управления двумя насосами, вытяжным колпаком, внешним магнитным клапаном и т.д.).
Ежегодное техническое обслуживание: Включает проверку герметичности дымохода, очистку теплообменника, проверку давления газа, проверку ионизационного тока, проверку давления в расширительном баке и т.д.
Регулировка перепускного клапана: При необходимости можно отрегулировать давление срабатывания перепускного клапана (заводская настройка — 0,025 МПа/250 мбар).
