Описание:

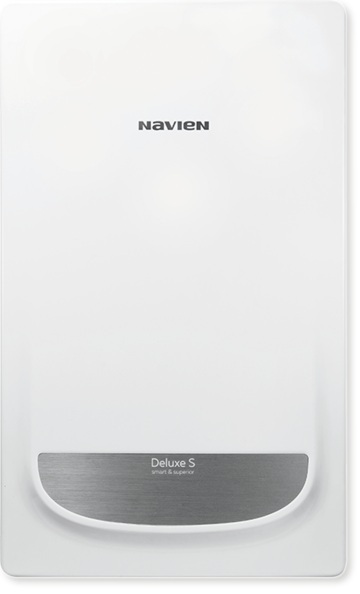

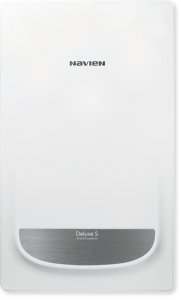

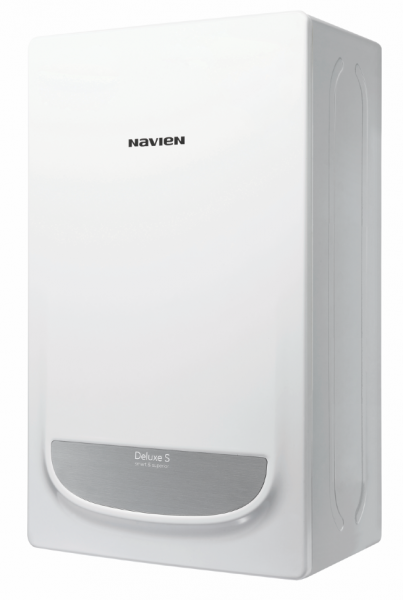

NAVIEN DELUXE S 16K — это современный настенный газовый котел с закрытой камерой сгорания, предназначенный для отопления жилых и коммерческих помещений площадью до 160 м² и обеспечения горячего водоснабжения. Модель относится к обновленной линейке Deluxe S, которая сохранила ключевые преимущества первого поколения (вентилятор с изменяемой частотой вращения, дифференциальный датчик давления воздуха, защита контроллера SMPS-чипом), но получила ряд значительных улучшений гидравлических компонентов и системы управления. Главные особенности двухконтурная конструкция, раздельные теплообменники из нержавеющей стали, вентилятор с изменяемой частотой вращения и выносной пульт управления в комплекте.
Котел имеет два независимых контура, что позволяет одновременно использовать его для обогрева помещений и обеспечения горячего водоснабжения:
Контур отопления: Мощность котла составляет 16 кВт (минимальная тепловая мощность — 8 кВт), что достаточно для обогрева домов и квартир площадью до 160 м². Температура теплоносителя регулируется в диапазоне от 40 до 80 °С. Минимальное рабочее давление в системе отопления — 0,5 бар, максимальное — 3 бар.
Контур горячего водоснабжения (ГВС): Обеспечивает мгновенный нагрев воды. Температура ГВС регулируется в диапазоне от 30 до 60 °С. Производительность составляет 13,8 литров в минуту при нагреве на 25 °С (например, с 10 до 35 °С) и 8,6 литров в минуту при нагреве на 40 °С (с 10 до 50 °С). Максимальная тепловая мощность в режиме ГВС составляет 24 кВт. Рабочее давление в контуре ГВС — от 0,3 до 8 бар.

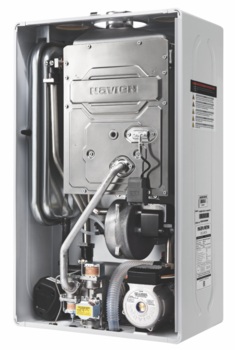

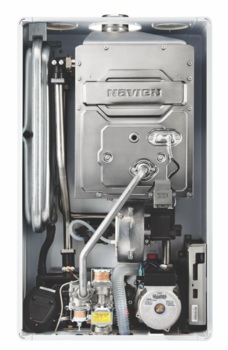

Первичный теплообменник (отопление): Изготовлен из нержавеющей стали, устойчивой к коррозии и воздействию высоких температур. Обеспечивает эффективный нагрев теплоносителя.
Вторичный теплообменник (ГВС): Также выполнен из нержавеющей стали. Такая конструкция исключает смешивание теплоносителя с питьевой водой и продлевает срок службы оборудования.
Раздельная конструкция: Значительно упрощает обслуживание — снятие вторичного теплообменника, трехходового клапана, а также узлов гидрогруппы стало проще по сравнению с предыдущими моделями.
Котел оснащен закрытой (турбированной) камерой сгорания, что обеспечивает ряд преимуществ:
Забор воздуха с улицы: Воздух, необходимый для горения, забирается с улицы через коаксиальный дымоход, а не из помещения.
Коаксиальный дымоход: Используется дымоход диаметром 60/100 мм. Были изменены присоединительные размеры камеры сгорания к дымоходу, и сейчас для подключения коаксиального комплекта не требуется переходник с 75-го диаметра — подходит универсальный дымоход.
Вентилятор с изменяемой частотой вращения: Модулируемая система турбонаддува обеспечивает подачу воздуха в количестве, пропорциональном количеству газа, что позволяет снизить расход газа.
Дифференциальный датчик давления воздуха (APS): Контролирует работу системы дымоудаления и влияет на обороты вентилятора.
Выносной пульт управления в комплекте: В комплекте с котлом поставляется выносной пульт управления с ЖК-дисплеем, встроенным датчиком температуры и режимом таймера.
Режим «Лето»: Экономичный режим работы, при котором отопление отключается, и котел работает только на приготовление горячей воды.
Защита контроллера от перепадов напряжения: Встроенный SMPS-чип обеспечивает защиту от колебаний в электросети в пределах ±30% от 230 В.
Работа по комнатному термостату: Возможность подключения внешнего комнатного термостата для более точного поддержания температуры воздуха в помещении и экономии газа.
Автодиагностика: Электронная плата управления сохраняет историю ошибок и выводит коды неисправностей для упрощения диагностики.
Датчик APS для контроля работы системы дымоудаления и влияния на обороты вентилятора.
Встроенный SMPS-чип для защиты от перепадов напряжения в пределах ±30% от 230В.
Датчик давления отопительной воды контроль наличия теплоносителя в контуре. В отличие от предыдущих версий, вместо датчика протока используется более надежный датчик давления.
Ионизационный контроль наличия пламени (газ-контроль).
Предохранительный клапан сброса избыточного давления в системе отопления на 3 бар.
Система защиты от замерзания если температура воды в контуре отопления опускается ниже критического уровня, автоматически запускается циркуляционный насос и, при необходимости, включается горелка для прогрева системы.
Автоматическая система защиты от заклинивания циркуляционного насоса.
Автоотключение в случае: внезапного погасания пламени на горелке; перегрева теплообменника; отсутствия циркуляции теплоносителя; отсутствия достаточной тяги в дымоходе.
Энергопотребление: Максимальная электрическая мощность котла составляет 150–160 Вт.
Расход газа: При работе на природном газе расход составляет 0,86–1,72 м³/час, на сжиженном — 0,71–1,43 кг/час.
КПД: Коэффициент полезного действия достигает 92 %.
Расширительный бак: Встроенный мембранный бак объемом 8 литров компенсирует тепловое расширение воды в системе отопления.
Циркуляционный насос: Модернизированный насос с автоматическим воздухоотводчиком.
Фильтр отопительной воды: Собирает загрязняющие вещества, образующиеся в процессе эксплуатации, тем самым препятствуя понижению эффективности работы котла. Необходимо систематически прочищать фильтр, так как его загрязнение является одной из причин перегрева котла.
Универсальное подключение дымохода: Для подключения коаксиального комплекта диаметром 60/100 не требуется переходник — подходит универсальный дымоход.
Возможность установки раздельной системы дымоудаления: Поддерживается подключение как коаксиального (60/100 мм), так и раздельного дымохода (80/80 мм).
Диаметры патрубков: Отопление — 3/4", ГВС — 1/2", газ — 3/4".
Возможность работы на сжиженном газе: Котел может работать как на природном, так и на сжиженном газе (пропан-бутан).
Устойчивость к низкому давлению газа: Работоспособность сохраняется при давлении газа от 2,5 мбар.
