Описание:

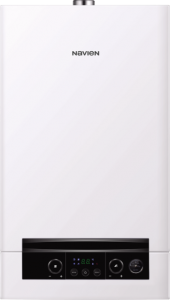

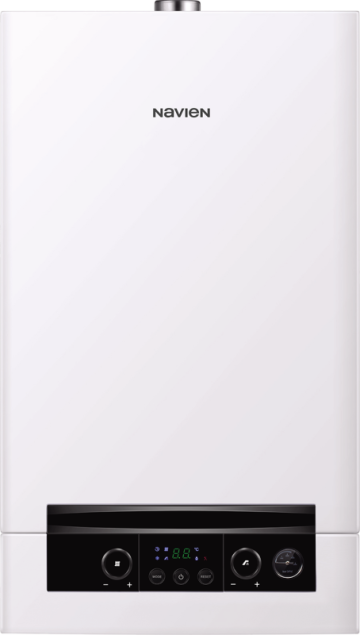

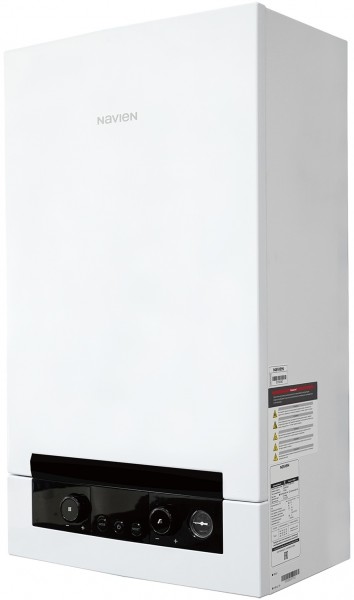

Газовый настенный котел NAVIEN HEATLUXE NGB210-16K модель с закрытой камерой сгорания, предназначенное для отопления помещений площадью до 160 м² и обеспечения бытовых нужд горячей водой.
Устройство оснащено закрытой камерой сгорания (турбированный). Это подразумевает принудительный забор воздуха для горения непосредственно с улицы и отвод продуктов сгорания через коаксиальный или раздельный дымоход. Такая конструкция исключает сжигание кислорода из помещения и не требует наличия традиционного вертикального дымохода, что повышает безопасность и упрощает монтаж.

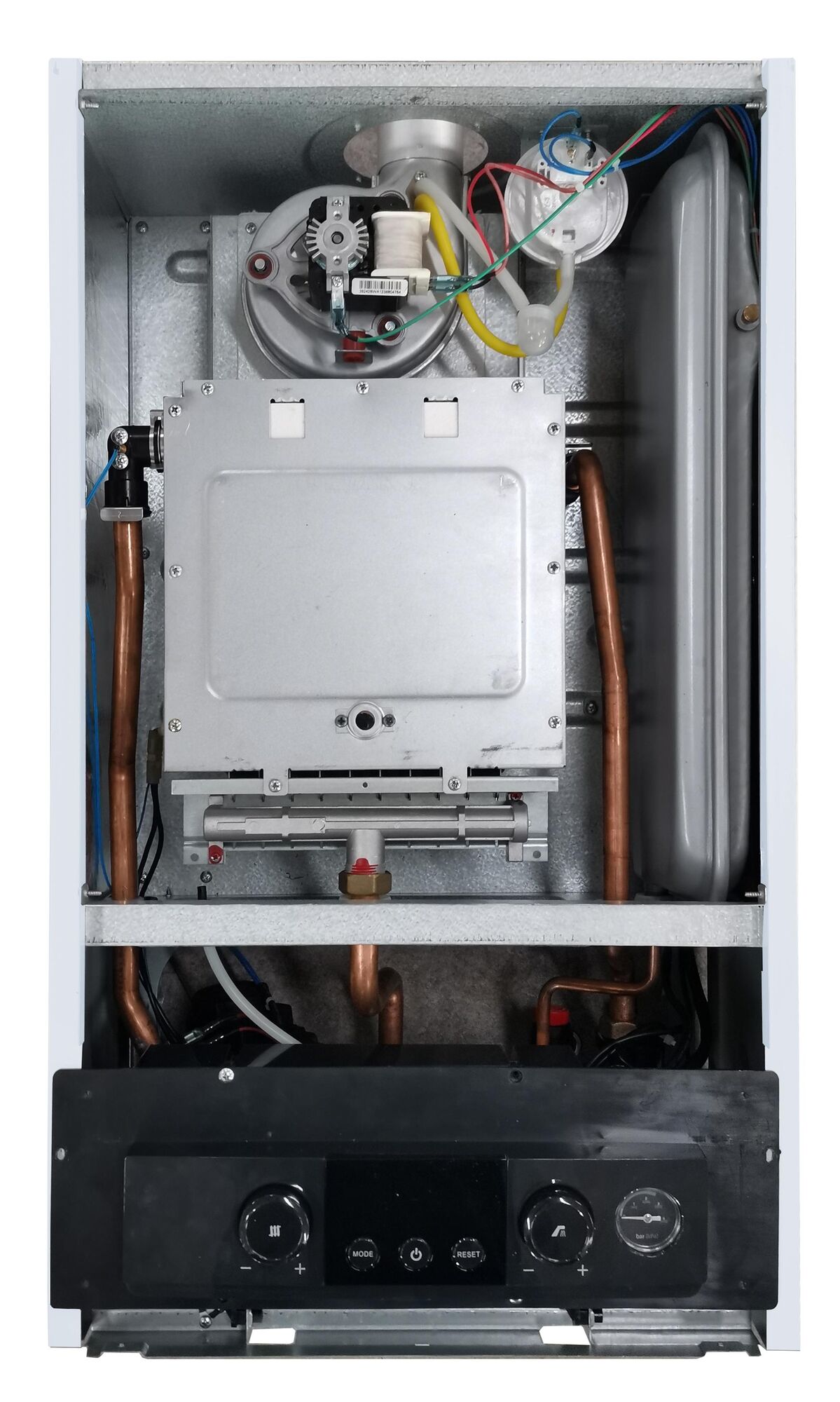

Ключевой особенностью модели является наличие двух раздельных теплообменников из нержавеющей стали (первичный для отопления и вторичный для ГВС). Это решение особенно актуально для регионов с жесткой водой, так как нержавеющая сталь обладает высокой стойкостью к коррозии и образованию накипи, что значительно продлевает срок службы оборудования.
Максимальная полезная тепловая мощность котла в режиме отопления составляет 16 кВт с возможностью модуляции пламени в диапазоне от 8,0 до 16,0 кВт, что позволяет точно подстраивать производительность под текущие теплопотери здания и экономить топливо.
Коэффициент полезного действия (КПД) котла достигает 92,0% , что гарантирует эффективное использование природного газа и снижение затрат на отопление.
В режиме приготовления горячей воды для душа или мытья посуды тепловая мощность составляет 24 кВт, обеспечивая производительность 13,7 литра в минуту при нагреве на Δt=25°C. При нагреве на Δt=40°C производительность составляет 8,5 литра в минуту. Этого достаточно для комфортного использования одной-двух точек водоразбора.
Котёл сохраняет стабильную работу при пониженном давлении воды на входе, что позволяет успешно эксплуатировать его в системах водоснабжения со слабым напором (минимальное давление для активации режима ГВС снижено).
Расход природного газа (метан) при номинальной мощности составляет от 1,01 до 1,90 м³/час. Котел может быть перенастроен для работы на сжиженном газе (пропан-бутан), его расход в этом режиме составит от 0,74 до 1,40 кг/час. Диапазон входного давления природного газа должен составлять 10–25 мбар, сжиженного — 28–37 мбар.
Устройство оборудовано модулируемой системой турбонаддува с электронным управлением. Специальный вентилятор подает в камеру сгорания строго рассчитанное количество воздуха, необходимое для полного сжигания текущего объема газа, что повышает КПД и снижает выбросы вредных веществ (коэффициент модуляции горелки 1:3).
Встроенный трехскоростной циркуляционный насос обеспечивает эффективную принудительную циркуляцию теплоносителя в системе отопления. Напорная характеристика насоса составляет 6 метров, производительность — до 27 литров в минуту. Мощность насоса: 55 Вт (I скорость), 70 Вт (II), 100 Вт (III).
Котел оснащен встроенным расширительным баком мембранного типа объемом 6 литров, который компенсирует тепловое расширение воды в контуре отопления, поддерживая стабильное давление и предотвращая срабатывание предохранительного клапана.

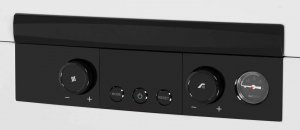

Панель управления отличается интуитивно понятным интерфейсом. Жидкокристаллический дисплей (ЖК) отображает текущую температуру, режимы работы и коды ошибок. Предусмотрена регулировка длительности подсветки дисплея.
Функция регулировки температуры в контуре отопления позволяет устанавливать температуру теплоносителя в диапазоне от 40°C до 80°C. Функция регулировки температуры горячей воды для бытовых нужд позволяет устанавливать комфортную температуру в диапазоне от 35°C до 60°C.
Встроенный в плату управления чип SMPS обеспечивает надежную защиту от скачков и колебаний напряжения в электросети в пределах ±30% от номинала (230 В / 50 Гц), что критически важно для стабильной работы электроники в условиях нестабильных электросетей. Потребляемая электрическая мощность котла составляет 145 Вт.
Система защиты от замерзания автоматически включает горелку или насос при падении температуры теплоносителя ниже определенного уровня, предотвращая размораживание и разрыв системы отопления.
Датчик APS (дифференциальное реле давления воздуха) контролирует работу вентилятора и целостность дымохода. При нарушении тяги или засорении дымохода подача газа на горелку блокируется.
Предохранительный термостат перегрева отключает горелку при достижении критической температуры теплоносителя, предотвращая аварийные ситуации.
Датчик давления в контуре отопления блокирует работу котла при падении давления воды ниже нормы, защищая систему от работы «на сухую» и выхода насоса из строя. Максимальное рабочее давление в контуре отопления составляет 3 бара (0,3 МПа).
Ионизационный электрод контроля пламени обеспечивает безопасную работу газового оборудования. При срыве пламени или отсутствии розжига электрод подает сигнал на плату управления, и подача газа мгновенно прекращается.
Электронная система самодиагностики непрерывно мониторит состояние всех ключевых узлов. При возникновении любой неисправности на дисплей выводится соответствующий цифровой код ошибки, что облегчает поиск и устранение проблемы.
Реализованы сервисные функции: защита от тактования горелки (180 секунд, предотвращает частое включение/выключение для экономии ресурса), а также автоматическое кратковременное включение насоса раз в 24 часа для предотвращения закисания и заклинивания в летний период.
Предусмотрена возможность подключения комнатного термостата (опция) и поддержка протокола OpenTherm, что позволяет более точно управлять температурой воздуха в помещении и экономить до 15-20% газа.
Качественная шумоизоляция корпуса и аэродинамически оптимизированная горелка обеспечивают низкий уровень шума при работе, не превышающий 40 дБ.
Степень защиты электрооборудования соответствует классу IPX4D, что гарантирует защиту от брызг и пыли.

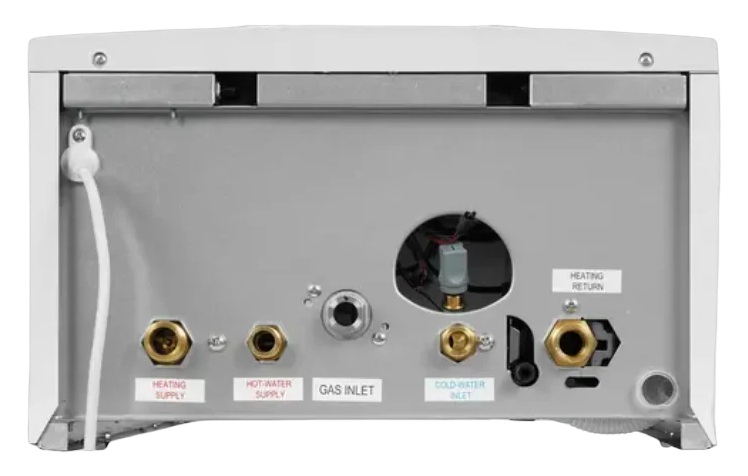

Подключение к системе отопления и газовая подводка выполнены с резьбой G 3/4" , подключение контура горячего водоснабжения — с резьбой G 1/2" .
Диаметр коаксиального дымохода для отвода продуктов сгорания и забора воздуха составляет 60/100 мм. Также предусмотрена возможность подключения к раздельным дымоходам.
