Описание:

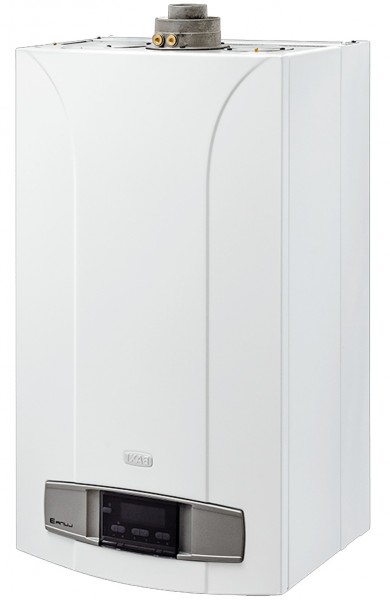

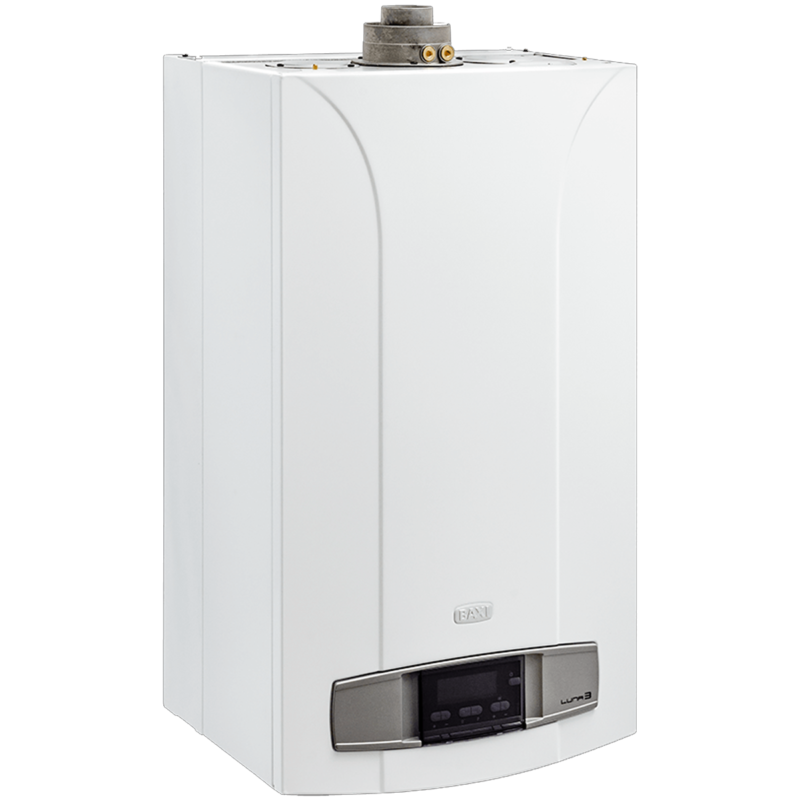

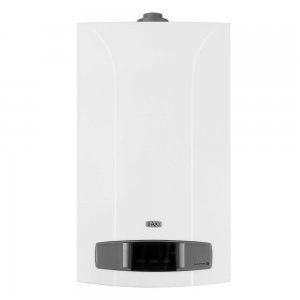

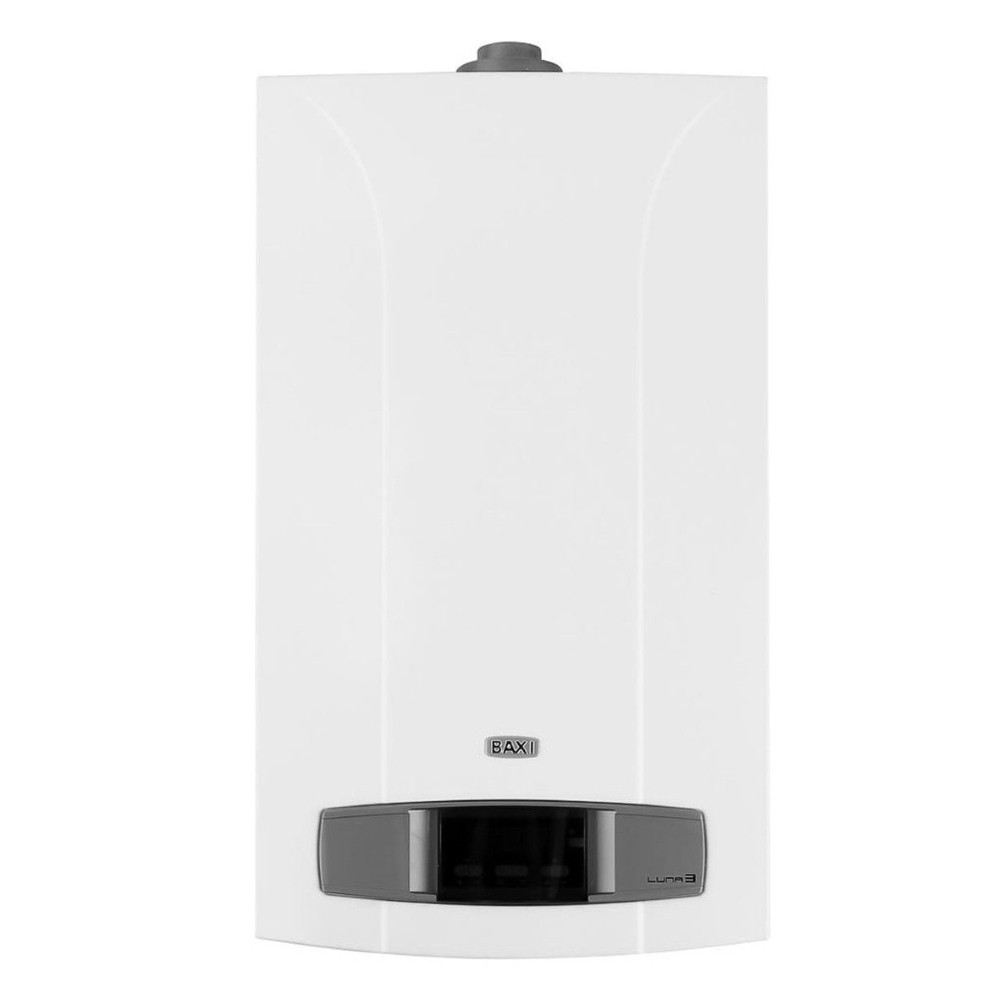

Газовый настенный котёл BAXI LUNA-3 310 Fi модель с закрытой камерой сгорания (турбированный), предназначен для отопления помещений и приготовления горячей воды для бытовых нужд.
Максимальная полезная тепловая мощность котла в режиме отопления составляет 31 кВт, а минимальная — 10,4 кВт, что позволяет эффективно отапливать помещения площадью до 310 м² (в зависимости от теплопотерь).
Максимальная потребляемая тепловая мощность в режиме отопления составляет 33,3 кВт, что гарантирует высокую производительность.
В режиме приготовления горячей воды максимальная полезная тепловая мощность также составляет 31 кВт, обеспечивая производительность 17,8 л/мин при нагреве на ΔT=25°C и 12,7 л/мин при ΔT=35°C.
Удельный расход горячей воды согласно европейскому стандарту EN 625 составляет 13,7 л/мин.
Минимальный расход воды для переключения в режим ГВС составляет 2 л/мин.
Котел оснащен модуляционной горелкой с полным предварительным смешением, обеспечивающей плавное регулирование мощности в широком диапазоне.
Котел может работать как на природном газе (метан G20), так и на сжиженном газе (пропан G31) при условии перевода квалифицированным специалистом.
Для перевода на другой тип газа требуется замена форсунок горелки: диаметр форсунок для природного газа G20 составляет 1,28 мм, для сжиженного газа G31 — 0,77 мм.
Давление на горелке при работе на природном газе составляет: минимальное — 1,8 мбар, максимальное — 13,0 мбар.
Давление на горелке при работе на сжиженном газе составляет: минимальное — 4,9 мбар, максимальное — 35,5 мбар.
Расход природного газа при максимальной мощности составляет 3,52 м³/ч, при минимальной — 1,26 м³/ч.
Расход сжиженного газа при максимальной мощности составляет 2,59 кг/ч, при минимальной — 0,92 кг/ч.
Номинальное входное давление природного газа должно составлять 20 мбар, для сжиженного газа — 37 мбар.

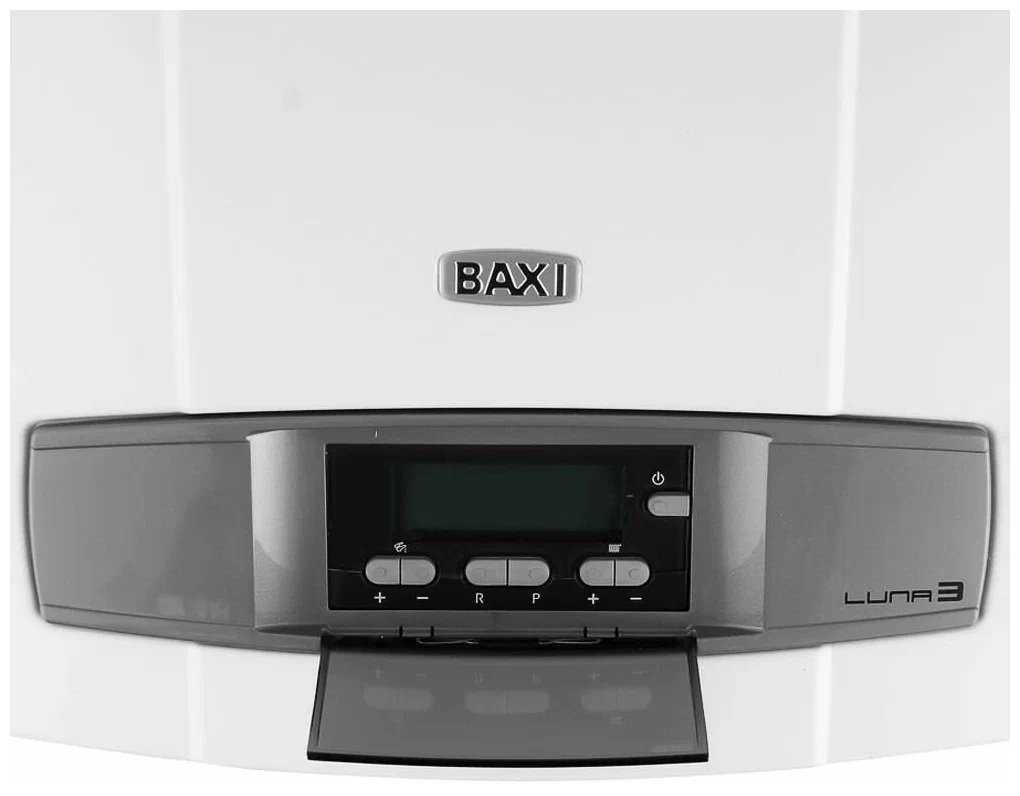

Панель управления оснащена съемной цифровой панелью с жидкокристаллическим дисплеем, на который выводится текущая температура в контурах, выбранный режим работы, диагностическая информация и коды неисправностей.
На дисплее отображаются символы наличия пламени, работы на отопление, работы на ГВС, общей неисправности, а также цифровая индикация температуры и кодов ошибок.
Функция регулировки температуры в контуре отопления позволяет устанавливать комфортную температуру теплоносителя с помощью кнопок +/-.
Функция регулировки температуры горячей воды для бытовых нужд позволяет устанавливать комфортную температуру с помощью кнопок +/-.
Предусмотрены две быстрые настройки температуры ГВС: ECO и COMFORT, выбираемые кнопкой P.
Режим «Зима» обеспечивает одновременную работу котла как на отопление, так и на нагрев горячей воды с приоритетом ГВС.
Режим «Лето» позволяет использовать котел только для нагрева горячей воды, полностью отключая функцию отопления.
Режим «Только отопление» позволяет использовать котел исключительно для обогрева, без функции ГВС.
В режиме «Выключено» («OFF») котел не работает, но остается активной функция защиты от замерзания, которая при падении температуры воды ниже 5°C автоматически запускает горелку для прогрева системы до 30°C.
Функция защиты от замерзания работает при наличии электропитания, открытом газовом кране, достаточном давлении в системе и отсутствии блокировки котла.

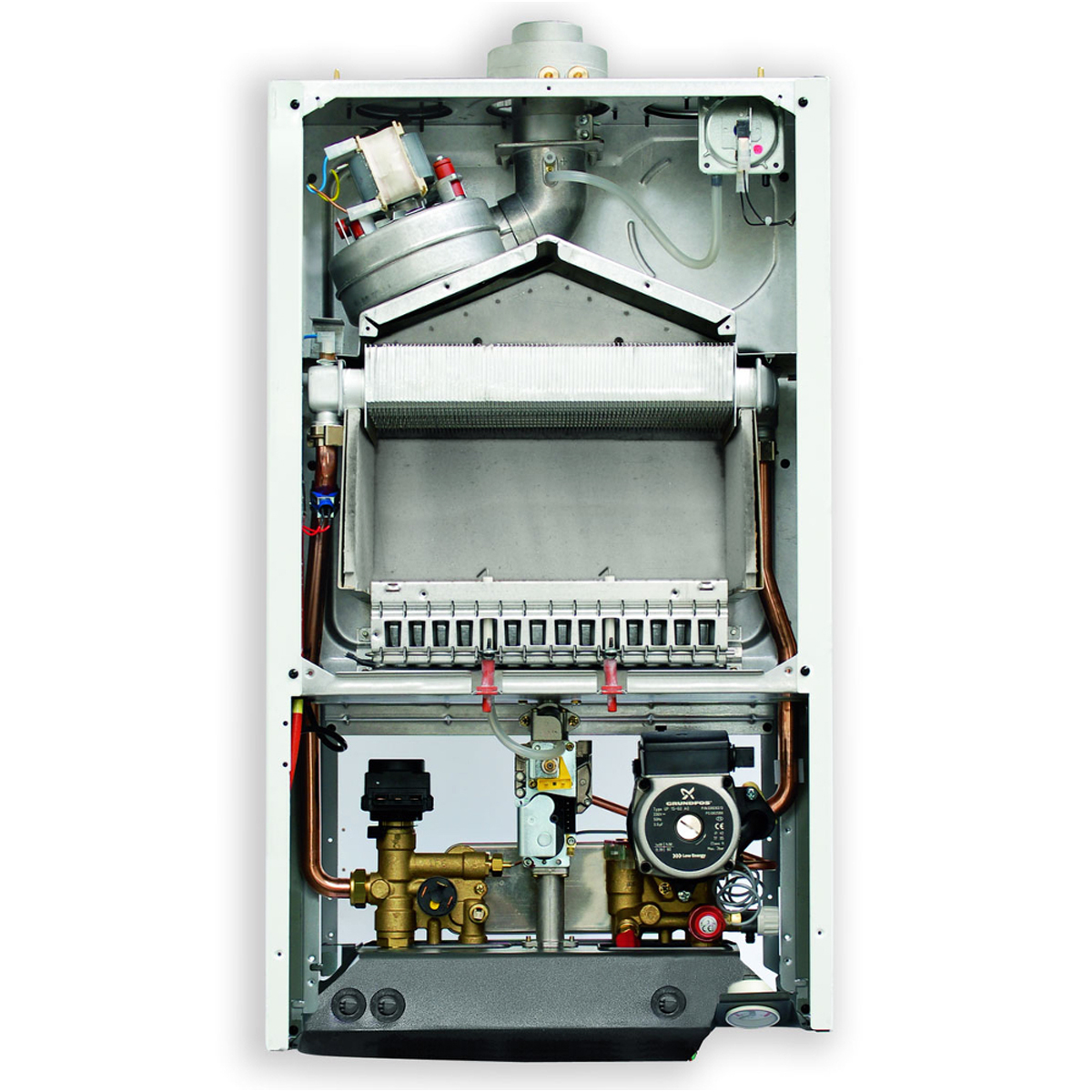

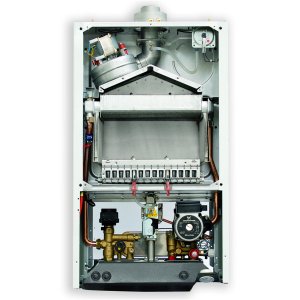

Встроенный высокопроизводительный циркуляционный насос с автоматическим воздухоотводчиком обеспечивает принудительную циркуляцию теплоносителя и эффективное удаление воздуха из системы отопления.

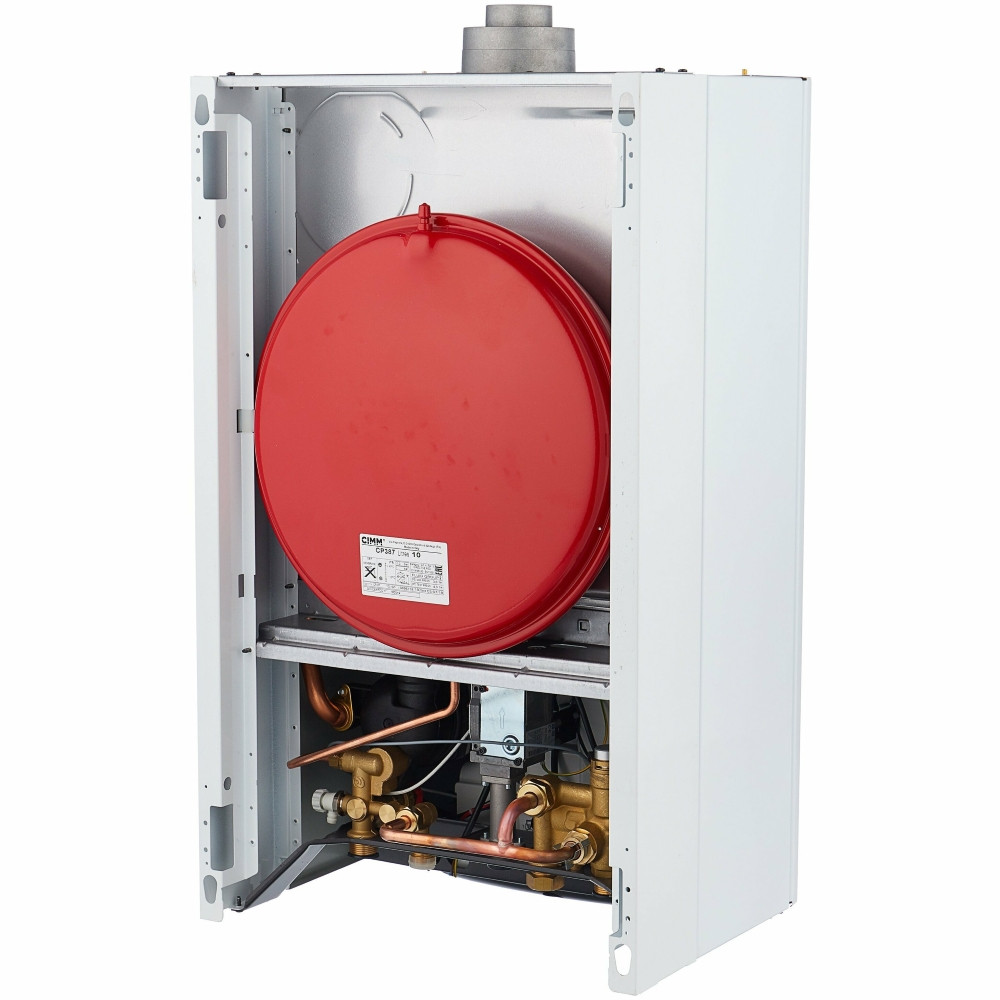

Встроенный расширительный бак объемом 10 литров (давление заполнения 0,5 бар) компенсирует тепловое расширение воды в системе отопления, поддерживая стабильное давление.
Предохранительный сбросной клапан системы отопления, настроенный на давление 3 бара, автоматически сбрасывает избыточное давление из системы при его превышении.
Первичный медный теплообменник обеспечивает эффективный нагрев теплоносителя.
Вторичный пластинчатый теплообменник из нержавеющей стали обеспечивает быстрый и эффективный нагрев проточной воды для ГВС.
Фильтр на входе холодной воды задерживает механические примеси, предотвращая засорение пластинчатого теплообменника.
Датчик контроля тяги (пневмореле) контролирует работу вентилятора и наличие тяги в дымоходе, блокируя горелку при нарушениях и выводя код ошибки Е03.
Предохранительный термостат перегрева отключает горелку при превышении допустимой температуры теплоносителя, предотвращая аварийные ситуации (код ошибки E02).
Гидравлический прессостат (реле минимального давления) блокирует работу горелки при падении давления в системе отопления ниже 0,5 бар, защищая котел от работы «на сухую» (код ошибки E10).
Ионизационный электрод контроля пламени обеспечивает безопасность работы и блокирует котел при нарушении подачи газа или неполном горении (код ошибки E01 или E04).
Электронная система самодиагностики постоянно контролирует работу всех узлов котла и при возникновении неисправностей выводит на дисплей соответствующий код ошибки (E01, E02, E03, E04, E05, E06, E10, E11, E25, E35, E97, E98, E99 и др.).
Функция постциркуляции насоса контура отопления обеспечивает работу насоса в течение заданного времени (параметр F17, по умолчанию 3 минуты) после выключения горелки по сигналу комнатного термостата для эффективного рассеивания остаточного тепла.
Функция постциркуляции насоса контура ГВС обеспечивает работу насоса в течение 30 секунд после закрытия крана горячей воды для отвода остаточного тепла от пластинчатого теплообменника.
Защита от блокировки насоса автоматически включается на 10 секунд, если котел не работал в течение 24 часов, предотвращая закисание ротора.
Защита от блокировки трехходового клапана автоматически выполняет одно полное переключение клапана каждые 24 часа простоя.
Возможность подключения комнатного термостата (к клеммам 1-2 клеммной колодки М1, после снятия перемычки) позволяет автоматически поддерживать заданную температуру воздуха в помещении, управляя работой котла.
Возможность подключения датчика уличной температуры позволяет реализовать погодозависимое регулирование, при котором температура теплоносителя автоматически корректируется по заданной климатической кривой, повышая комфорт и экономичность.
Возможность подключения внешнего программатора (устройства дистанционного управления) к разъему CN7 на электронной плате котла позволяет управлять работой котла удаленно.
Возможность подключения релейной платы (опция) и зонального оборудования позволяет организовать управление несколькими отопительными контурами (зонами).
Информационный дисплей позволяет просматривать текущие параметры работы котла, включая температуру в контурах, расход воды, ток модуляции и уровень пламени.
Меню настройки параметров (F-параметры) доступно для сервисных инженеров и позволяет изменять конфигурацию котла, тип газа, максимальную мощность отопления и другие настройки.
Класс защиты от внешних воздействий составляет IP X5D, что обеспечивает надежную защиту от водяных брызг и пыли.
Номинальная электрическая мощность котла составляет 165 Вт, напряжение питания — 230 В.

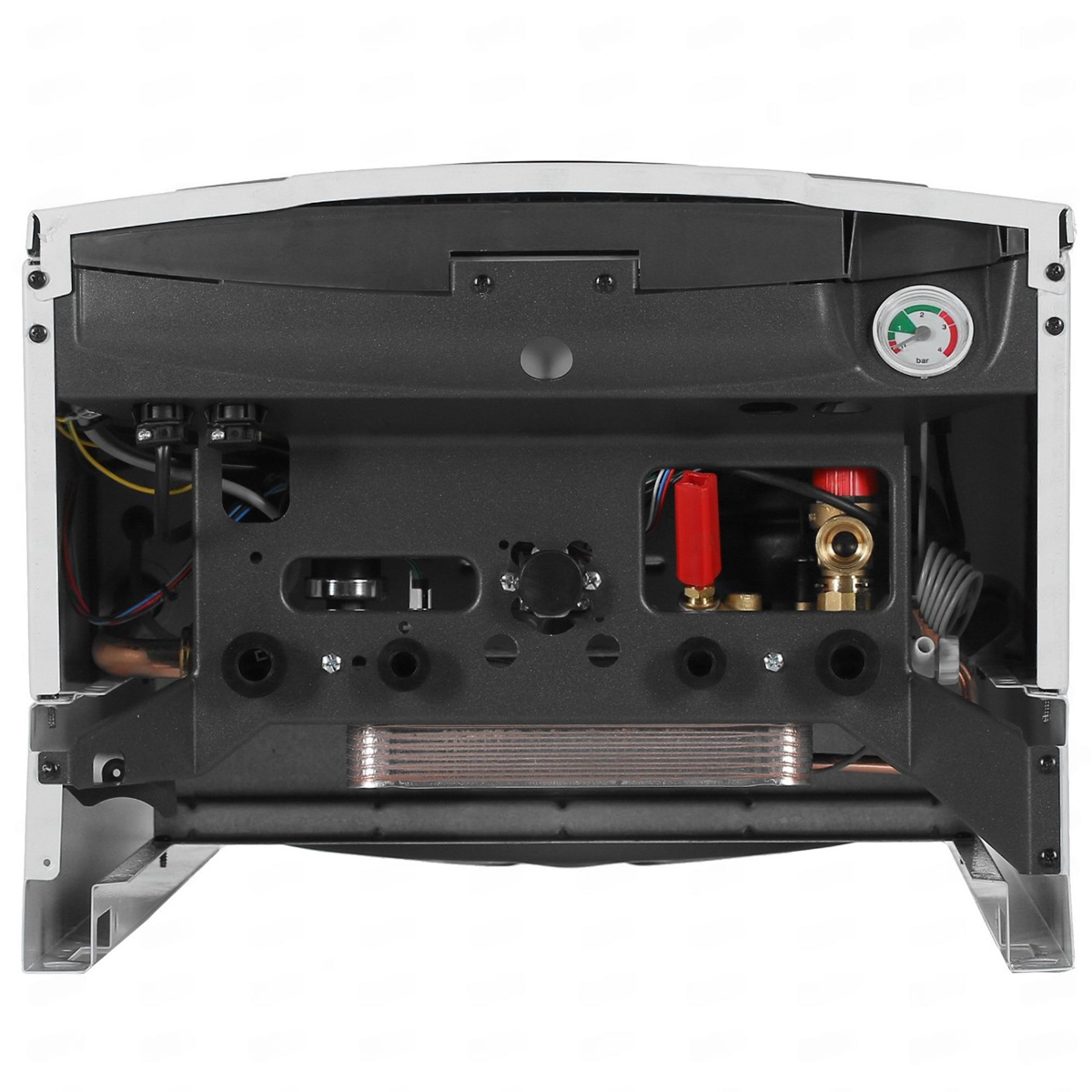

Подключение контура отопления (подача и обратка) и газа выполнено с наружной резьбой G 3/4 дюйма, подключение водопровода (холодная вода и ГВС) — с наружной резьбой G 1/2 дюйма.

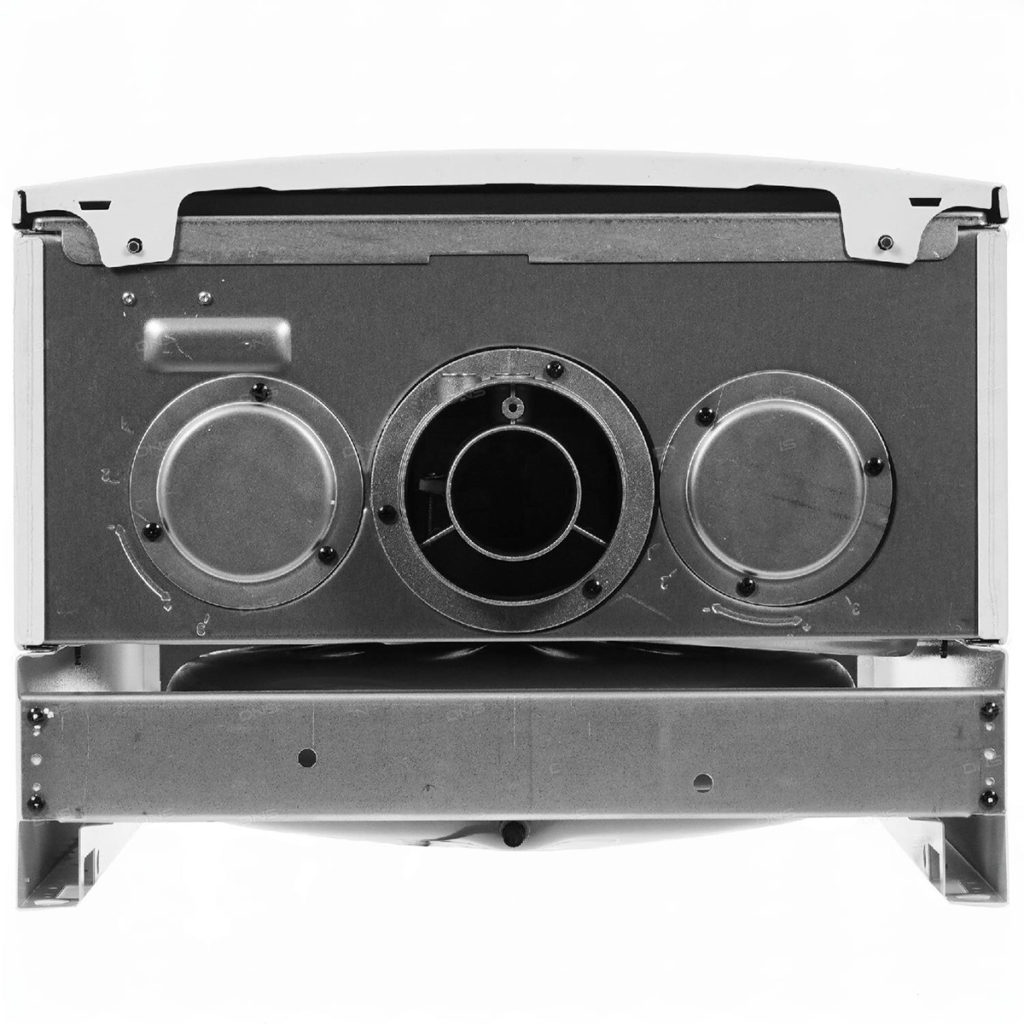

Диаметр коаксиального дымохода составляет 60/100 мм, максимальная длина коаксиальной трассы зависит от комплектации и может достигать 5 метров с учетом уменьшения длины на каждый отвод.
Возможно использование раздельных дымоходов диаметром 80 мм с максимальной длиной воздуховода до 10 метров и дымохода до 12 метров.
При использовании раздельных труб необходимо обеспечить горизонтальный наклон в сторону улицы не менее 1 см на каждый метр длины.
