Описание:

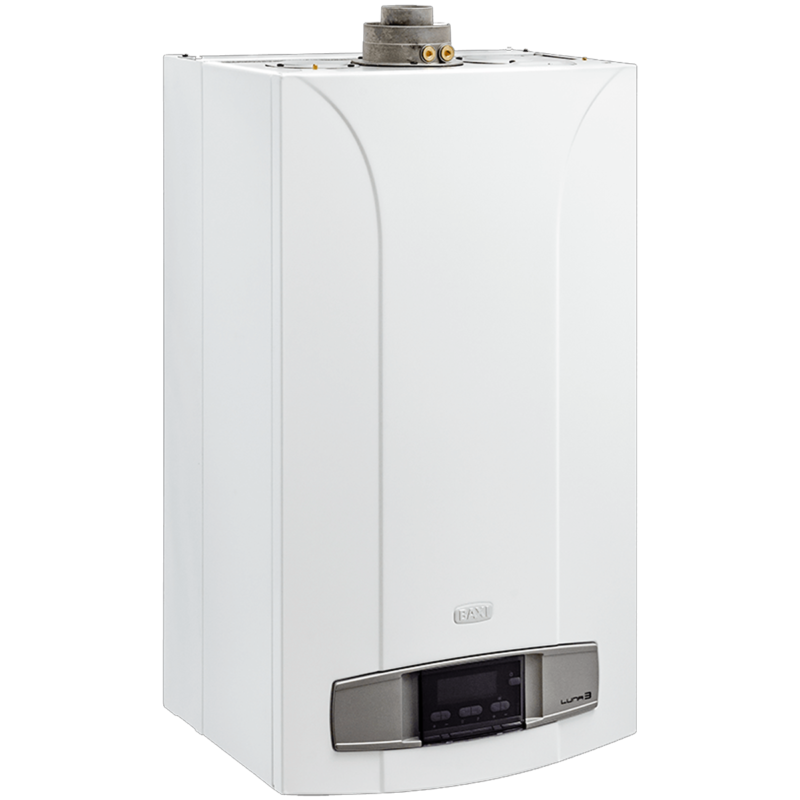

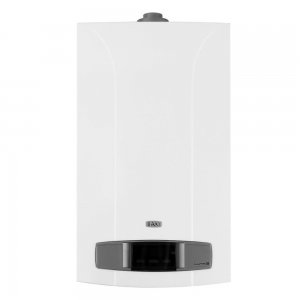

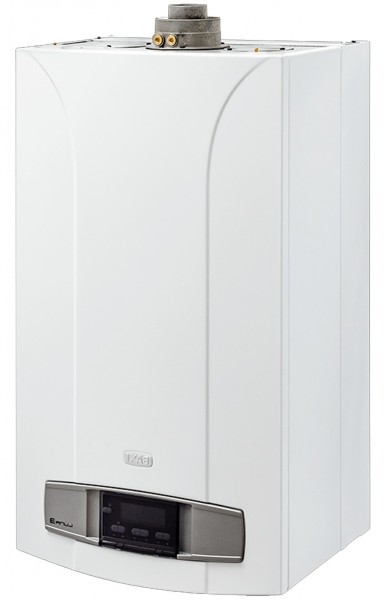

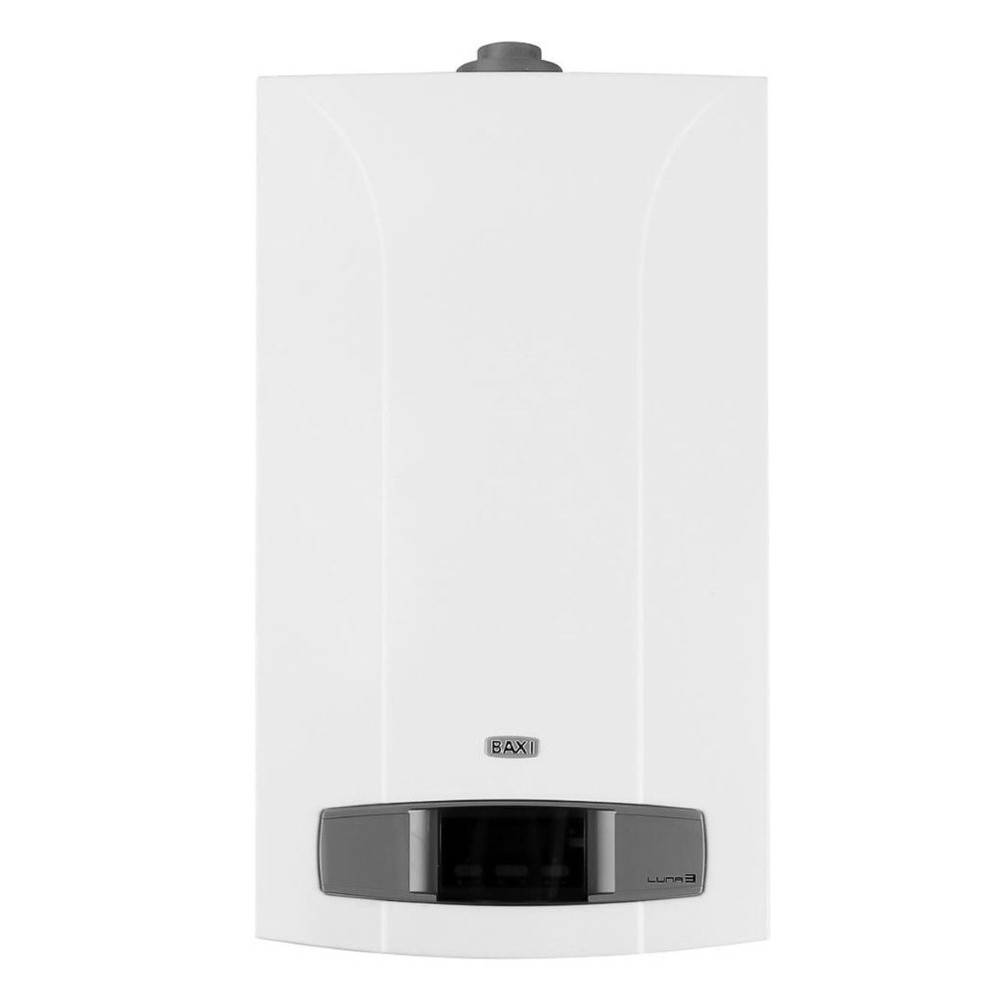

Газовый настенный котёл BAXI LUNA-3 1.310 Fi модель с закрытой камерой сгорания (турбированный), предназначен исключительно для отопления помещений. Данная модель является одноконтурной, что означает отсутствие встроенного контура горячего водоснабжения (ГВС). Однако при необходимости нагрев горячей воды может быть организован путем подключения внешнего бойлера косвенного нагрева.
Котел BAXI LUNA-3 1.310 Fi является одноконтурным оборудованием с закрытой камерой сгорания (турбированный тип), что означает принудительный отвод продуктов сгорания и забор воздуха для горения с улицы с помощью коаксиального или раздельного дымохода.
Благодаря возможности подключения внешнего бойлера косвенного нагрева (параметр F03 должен быть установлен в значение 05), котел может обеспечивать не только отопление, но и приготовление горячей воды для бытовых нужд.
Максимальная полезная тепловая мощность котла в режиме отопления составляет 31 кВт, а минимальная — 10,4 кВт, что позволяет эффективно отапливать помещения большой площади.
Максимальная потребляемая тепловая мощность в режиме отопления составляет 33,3 кВт, что гарантирует высокую производительность.
Котел оснащен модуляционной горелкой с полным предварительным смешением, обеспечивающей плавное регулирование мощности в широком диапазоне.
Котел может работать как на природном газе (метан G20), так и на сжиженном газе (пропан G31) при условии перевода квалифицированным специалистом. Для перевода необходимо заменить форсунки горелки, изменить параметр F02 на электронной плате и откалибровать газовый клапан.
Диаметр форсунок для природного газа G20 составляет 1,28 мм, для сжиженного газа G31 — 0,77 мм.
Давление на горелке при работе на природном газе составляет: минимальное — 1,8 мбар, максимальное — 13,0 мбар.
Давление на горелке при работе на сжиженном газе составляет: минимальное — 4,9 мбар, максимальное — 35,5 мбар.
Расход природного газа при максимальной мощности составляет 3,52 м³/ч, при минимальной — 1,26 м³/ч.
Расход сжиженного газа при максимальной мощности составляет 2,59 кг/ч, при минимальной — 0,92 кг/ч.
Номинальное входное давление природного газа должно составлять 20 мбар, для сжиженного газа — 37 мбар.

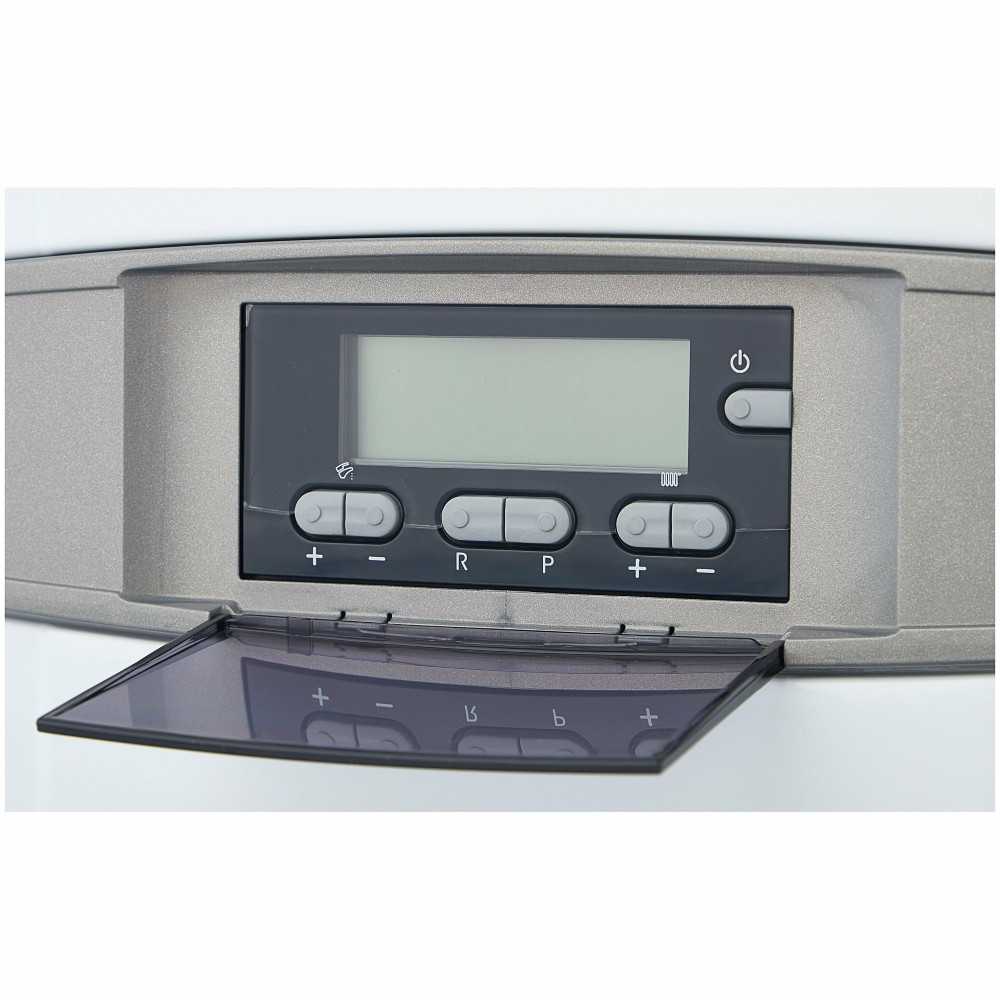

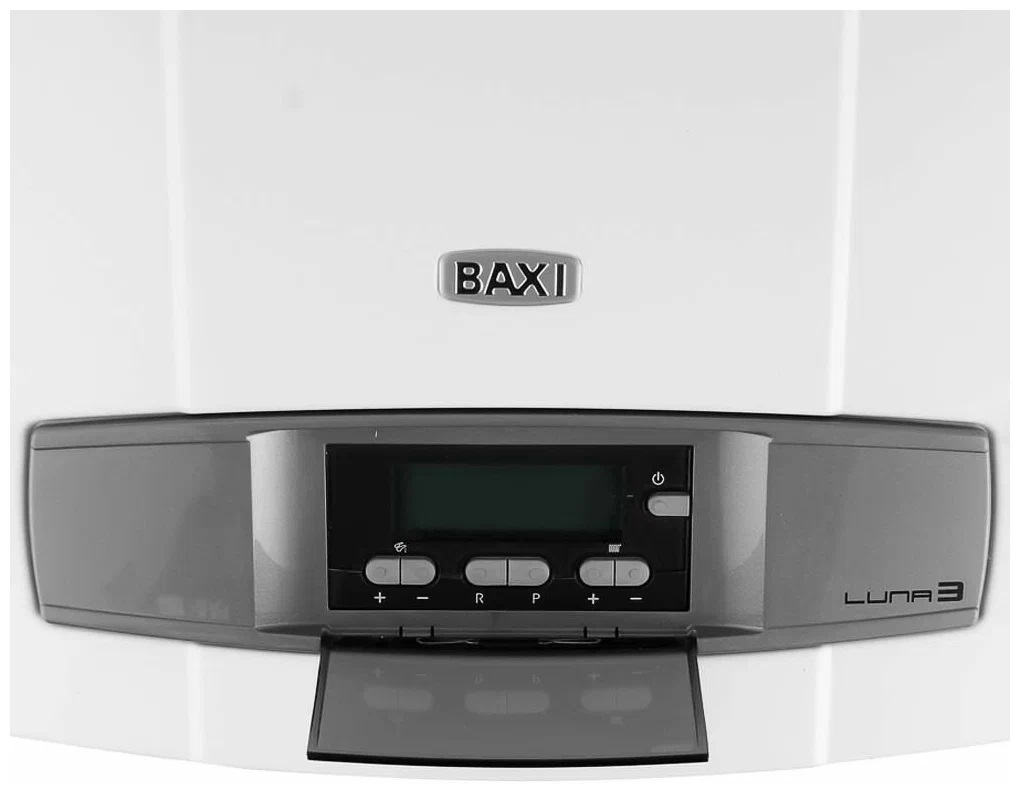

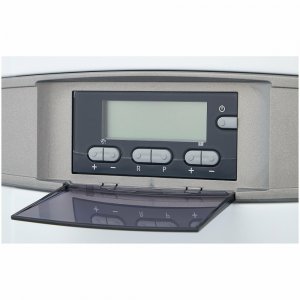

Панель управления оснащена съемной цифровой панелью с жидкокристаллическим дисплеем, на который выводится текущая температура теплоносителя, выбранный режим работы, диагностическая информация и коды неисправностей.
На дисплее отображаются символы наличия пламени, работы на отопление, работы на ГВС (при подключенном бойлере), а также коды ошибок.
Функция регулировки температуры в контуре отопления позволяет устанавливать комфортную температуру теплоносителя в диапазоне с помощью кнопок +/-.
Режим «Зима» обеспечивает работу котла на отопление с возможностью приоритетного нагрева внешнего бойлера (при его подключении).
Режим «Только отопление» позволяет использовать котел исключительно для обогрева.
В режиме «Выключено» (OFF) котел не работает, но остается активной функция защиты от замерзания, которая при падении температуры воды ниже 5°C автоматически запускает горелку для прогрева системы до 30°C.
Функция защиты от замерзания работает при наличии электропитания, открытом газовом кране, достаточном давлении в системе и отсутствии блокировки котла.
Котел оснащен встроенным высокопроизводительным циркуляционным насосом с автоматическим воздухоотводчиком, обеспечивающим принудительную циркуляцию теплоносителя и эффективное удаление воздуха из системы отопления.

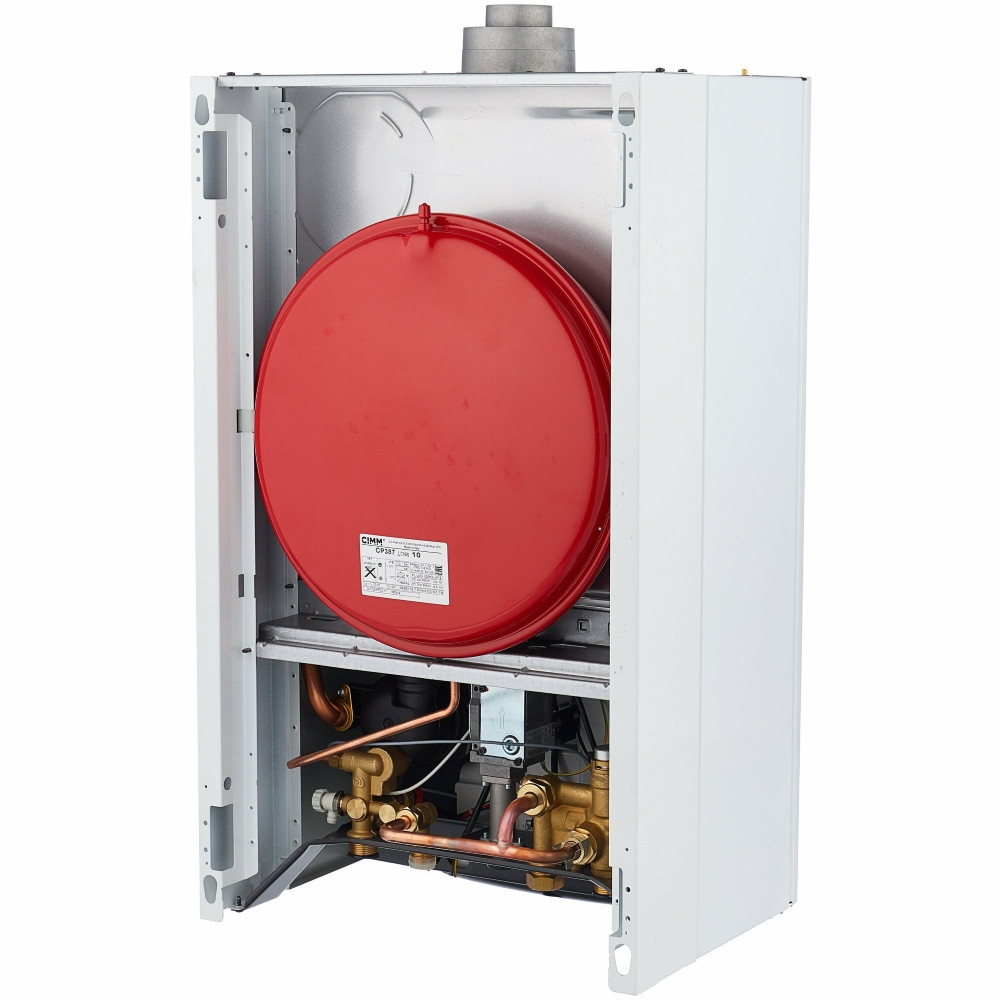

Встроенный расширительный бак объемом 10 литров с давлением заполнения 0,5 бар компенсирует тепловое расширение воды в системе отопления, поддерживая стабильное давление.
Предохранительный сбросной клапан системы отопления, настроенный на давление 3 бара, автоматически сбрасывает избыточное давление из системы при его превышении.
Датчик контроля тяги (пневмореле) контролирует работу вентилятора и наличие тяги в дымоходе, блокируя горелку при нарушениях и выводя код ошибки Е03.
Предохранительный термостат перегрева отключает горелку при превышении допустимой температуры теплоносителя, предотвращая аварийные ситуации (код ошибки E02).
Гидравлический прессостат (реле минимального давления) блокирует работу горелки при падении давления в системе отопления ниже 0,5 бар, защищая котел от работы «на сухую» (код ошибки E10).
Ионизационный электрод контроля пламени обеспечивает безопасность работы и блокирует котел при нарушении подачи газа или неполном горении (код ошибки E01 или E04).
Электронная система самодиагностики постоянно контролирует работу всех узлов котла и при возникновении неисправностей выводит на дисплей соответствующий код ошибки (E01, E02, E03, E04, E05, E06, E10, E11, E25, E35, E97, E98, E99 и др.).
Функция постциркуляции насоса контура отопления обеспечивает работу насоса в течение заданного времени (параметр F17, по умолчанию 3 минуты) после выключения горелки по сигналу комнатного термостата для эффективного рассеивания остаточного тепла.
Защита от блокировки насоса автоматически включается на 10 секунд, если котел не работал в течение 24 часов, предотвращая закисание ротора.
Защита от блокировки трехходового клапана (при подключении внешнего бойлера) автоматически выполняет одно полное переключение клапана каждые 24 часа простоя.
Функция «анти-легионелла» для бойлера может быть активирована установкой параметра F21 = 01, при этом котел раз в неделю нагревает воду в бойлере до температуры выше 60°C.
В случае поломки датчика температуры NTC системы ГВС производство горячей воды продолжается, при этом контроль температуры осуществляется посредством датчика на подаче.
Возможность подключения комнатного термостата позволяет автоматически поддерживать заданную температуру воздуха в помещении, управляя работой котла.
Возможность подключения датчика уличной температуры позволяет реализовать погодозависимое регулирование, при котором температура теплоносителя автоматически корректируется по заданной климатической кривой, повышая комфорт и экономичность.
Возможность подключения внешнего программатора (устройства дистанционного управления) к разъему CN7 на электронной плате котла позволяет управлять работой котла удаленно.
Возможность подключения релейной платы (опция) и зонального оборудования позволяет организовать управление несколькими отопительными контурами (зонами).
Информационный дисплей позволяет просматривать текущие параметры работы котла, включая температуру в контурах, расход воды, ток модуляции и уровень пламени.
Меню настройки параметров (F-параметры) доступно для сервисных инженеров и позволяет изменять конфигурацию котла, тип газа, максимальную мощность отопления и другие настройки.
Класс защиты от внешних воздействий составляет IP X5D, что обеспечивает надежную защиту от водяных брызг и пыли.
Номинальная электрическая мощность котла составляет 165 Вт, напряжение питания — 230 В.
Подключение контура отопления (подача и обратка) и газа выполнено с наружной резьбой G 3/4 дюйма.
Для подключения внешнего бойлера используются патрубки с наружной резьбой G 3/4 дюйма.

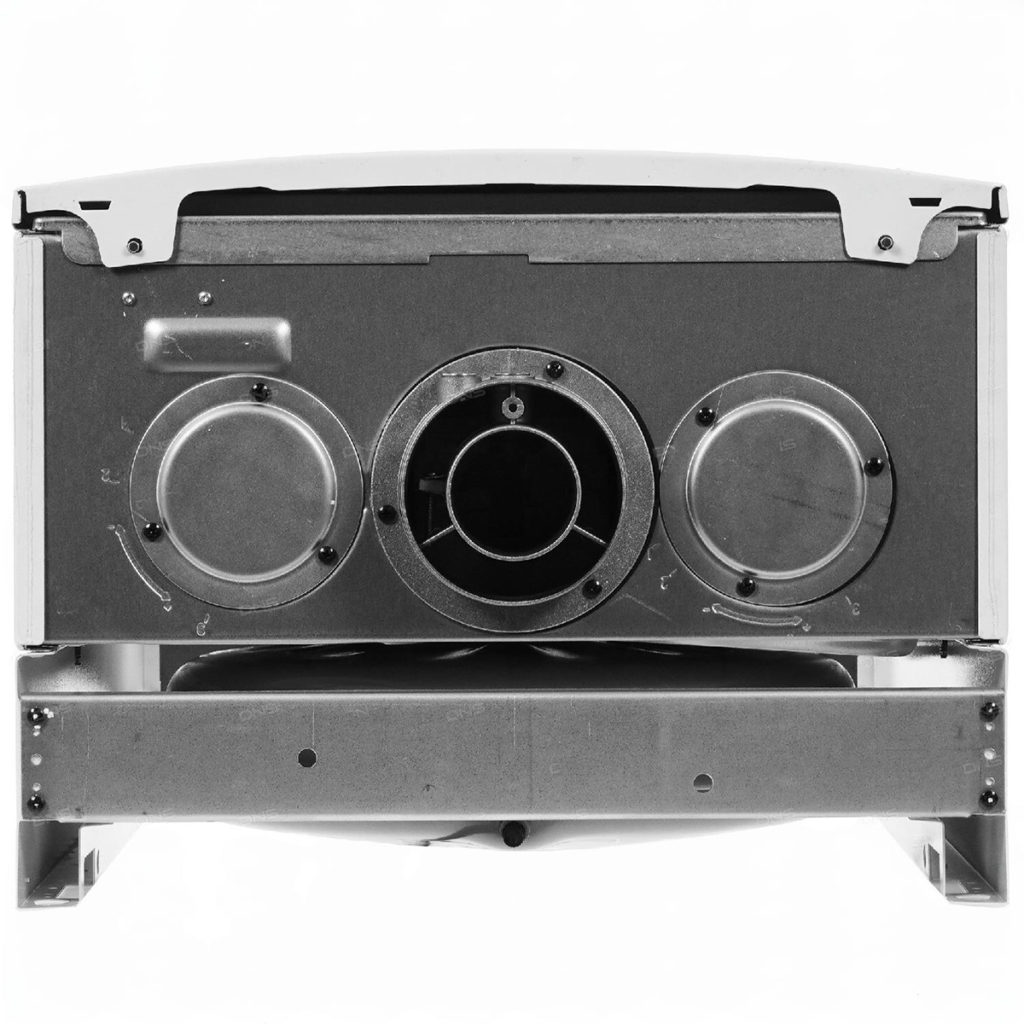

Диаметр коаксиального дымохода составляет 60/100 мм, максимальная длина коаксиальной трассы зависит от модели и комплектации (до 5 метров с учетом уменьшения длины на каждый отвод).
Возможно использование раздельных дымоходов диаметром 80 мм с максимальной длиной воздуховода до 10 метров и дымохода до 12 метров.
