Описание:

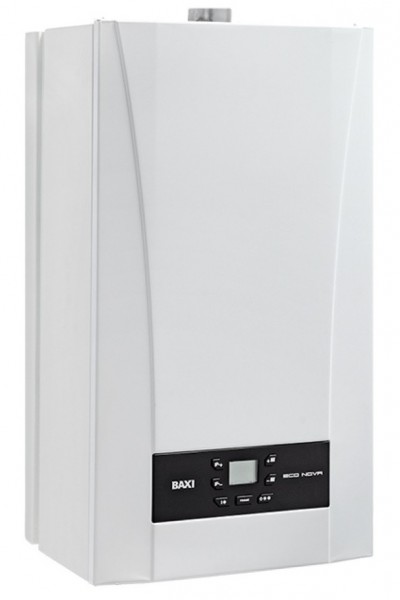

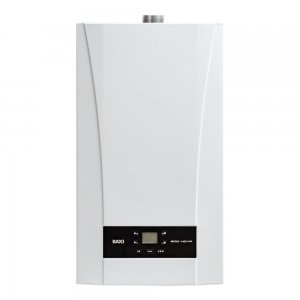

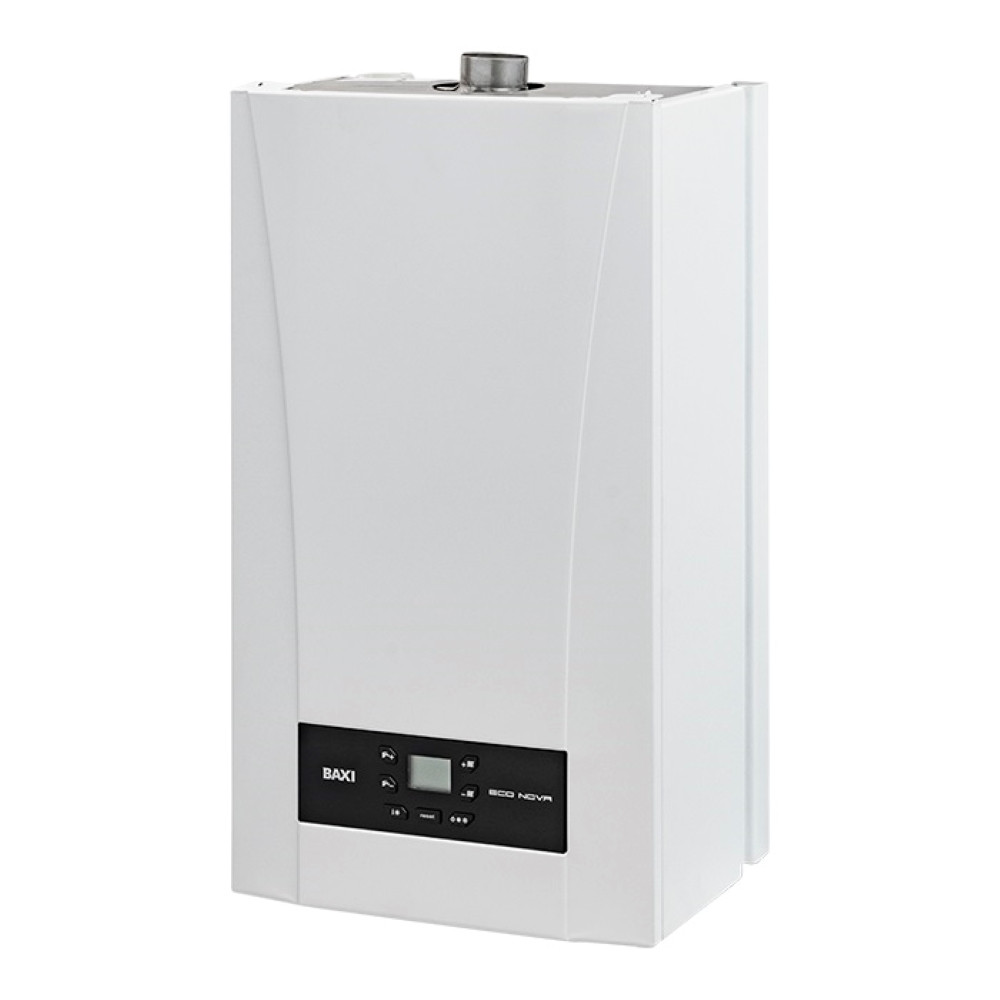

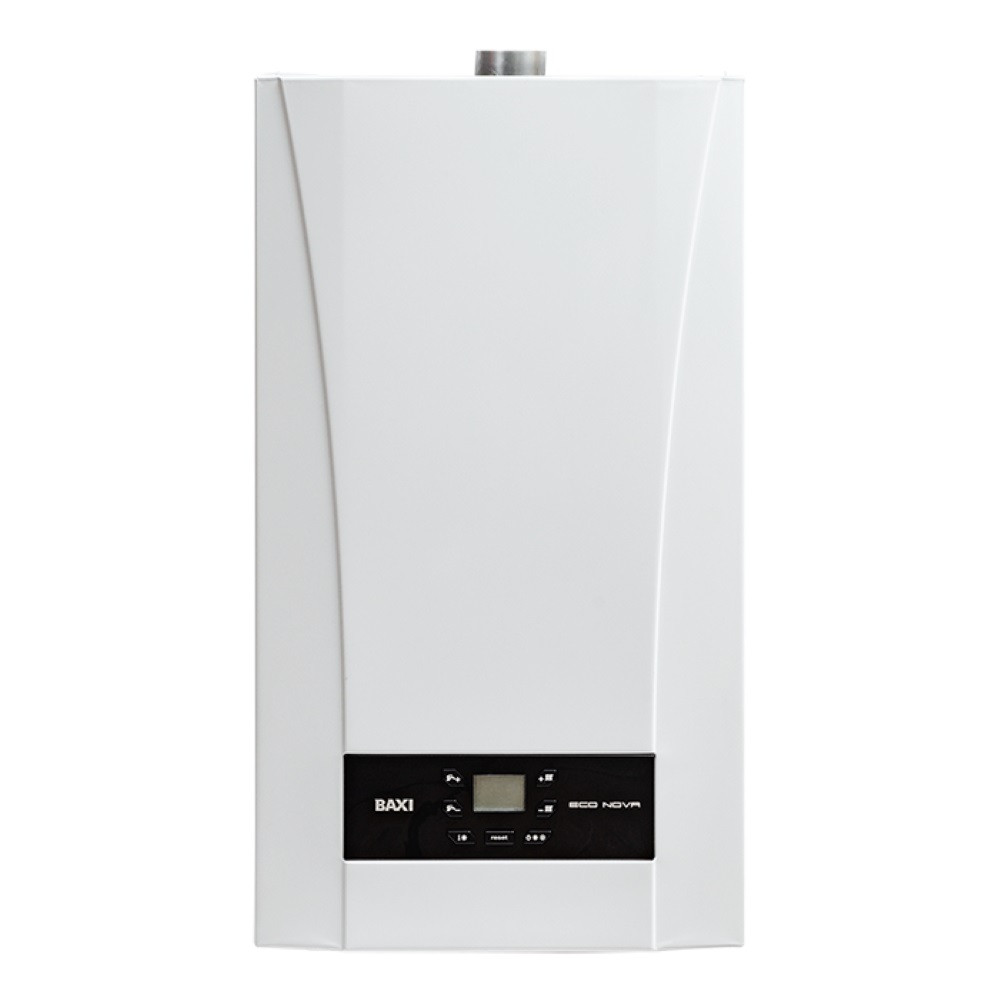

Газовый настенный котёл BAXI ECO Nova 14 F модель с закрытой камерой сгорания (турбированный), предназначен для отопления помещений и приготовления горячей воды для бытовых нужд. Данная модель является двухконтурной, что означает наличие встроенного пластинчатого теплообменника для нагрева проточной воды.
Устройство оснащено закрытой камерой сгорания (турбированный тип), что означает принудительный отвод продуктов сгорания и забор воздуха для горения с улицы с помощью коаксиального или раздельного дымохода.
Максимальная полезная тепловая мощность котла в режиме отопления составляет 14 кВт, а минимальная — 9,6 кВт.
Максимальная потребляемая тепловая мощность составляет 16,4 кВт, что обеспечивает эффективную работу при среднем энергопотреблении.
В режиме приготовления горячей воды котел обеспечивает производительность 10,7 л/мин при нагреве на ΔT=30°C.
Котел поддерживает возможность работы на двух типах газа: природном (метан G20) и сжиженном (пропан G31), для переключения между которыми требуется замена форсунок горелки и перенастройка параметров.

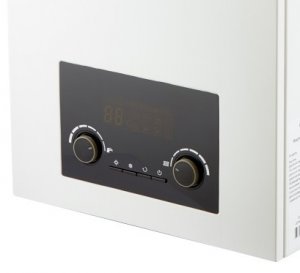

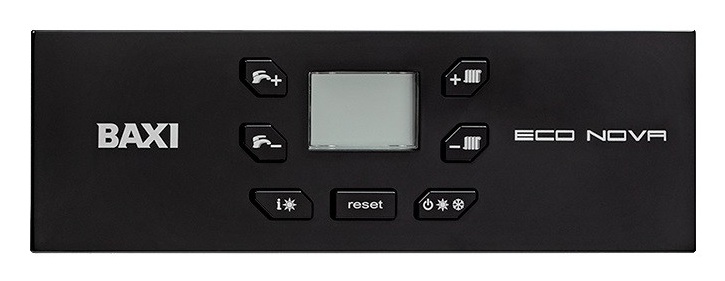

Панель управления оснащена жидкокристаллическим дисплеем с синей подсветкой, на который выводится текущая температура в контурах, выбранный режим работы, диагностическая информация и коды неисправностей.
Функция регулировки температуры в контуре отопления позволяет устанавливать комфортную температуру теплоносителя в диапазоне от 30°C до 80°C.
Функция регулировки температуры горячей воды для бытовых нужд позволяет устанавливать комфортную температуру в диапазоне от 35°C до 60°C.
Режим «Зима» обеспечивает одновременную работу котла как на отопление, так и на нагрев горячей воды с приоритетом ГВС.
Режим «Лето» позволяет использовать котел только для нагрева горячей воды, полностью отключая функцию отопления.
В режиме «Выключено» («OFF») котел не работает, но остается активной функция защиты от замерзания, которая при падении температуры воды ниже 5°C автоматически запускает горелку для прогрева системы до 10°C.
Функция «Дегазация» автоматически активируется при каждом включении котла или сбросе определенных ошибок, обеспечивая 120-секундный цикл удаления воздуха из системы путем импульсной работы насоса и переключения трехходового клапана.

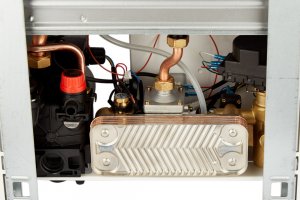

Встроенный пластинчатый теплообменник из нержавеющей стали обеспечивает быстрый и эффективный нагрев проточной воды для ГВС.
Датчик протока (расходомер) фиксирует начало водоразбора при расходе от 2,5 л/мин и подает сигнал на переключение в режим приоритетного нагрева ГВС.

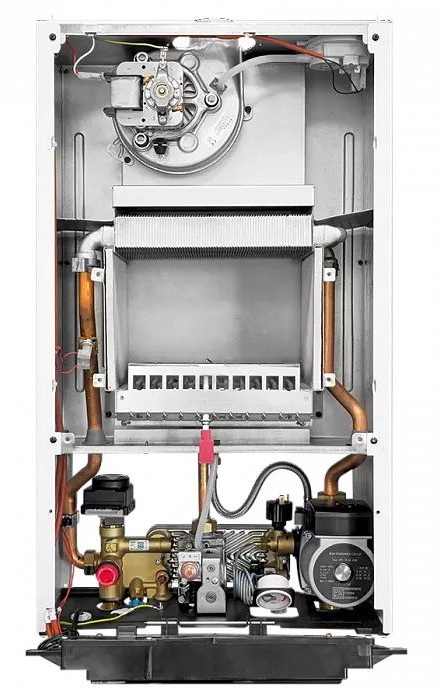

Латунный трехходовой клапан с сервоприводом автоматически переключает поток теплоносителя между системой отопления и пластинчатым теплообменником ГВС.
Встроенный циркуляционный насос с автоматическим воздухоотводчиком обеспечивает принудительную циркуляцию теплоносителя в системе отопления и эффективное удаление воздуха.
Предохранительный термостат перегрева отключает горелку при превышении допустимой температуры воды, предотвращая аварийные ситуации.
Пневмореле (датчик тяги) контролирует работу вентилятора и наличие тяги в дымоходе, блокируя горелку при нарушениях и выводя соответствующий код ошибки.
Реле минимального давления (прессостат) блокирует работу горелки при падении давления в системе отопления ниже нормы, защищая котел от работы «на сухую».
Ионизационный электрод контроля пламени обеспечивает безопасность работы и блокирует котел при нарушении подачи газа или неполном горении.
Электронная система самодиагностики постоянно контролирует работу всех узлов котла и при возникновении неисправностей выводит на дисплей соответствующий код ошибки (например, E01 – отсутствие зажигания, E02 – перегрев, E05/E06 – проблемы с тягой, F31/F33 – неисправность датчиков).
Функция постиркуляции насоса (выбег насоса) обеспечивает работу насоса в течение заданного времени (параметр P18, по умолчанию 3 минуты) после выключения горелки для эффективного рассеивания остаточного тепла.
Защита от блокировки насоса автоматически включает насос на 60 секунд, если котел не работал на отопление в течение 24 часов, предотвращая закисание ротора.
Защита от блокировки трехходового клапана автоматически выполняет одно полное переключение клапана каждые 24 часа простоя, предотвращая его заклинивание.

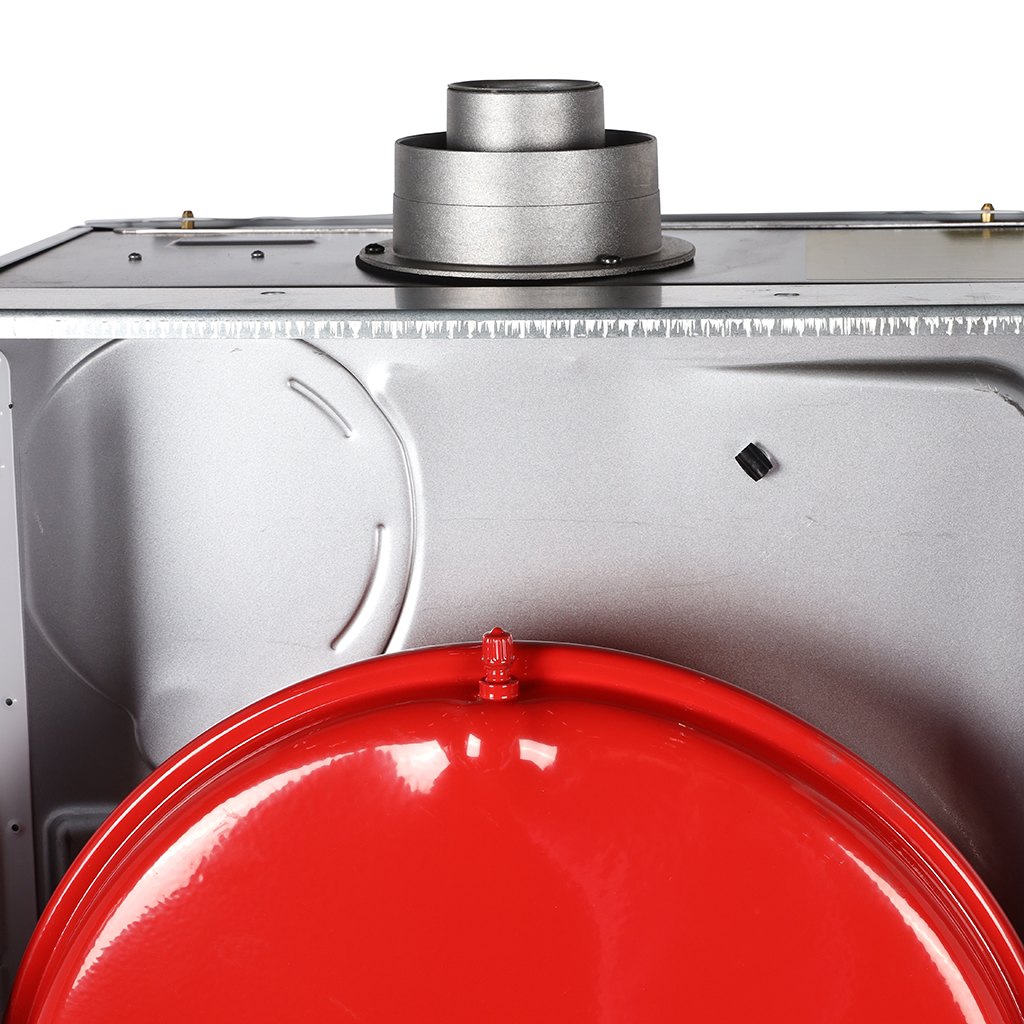

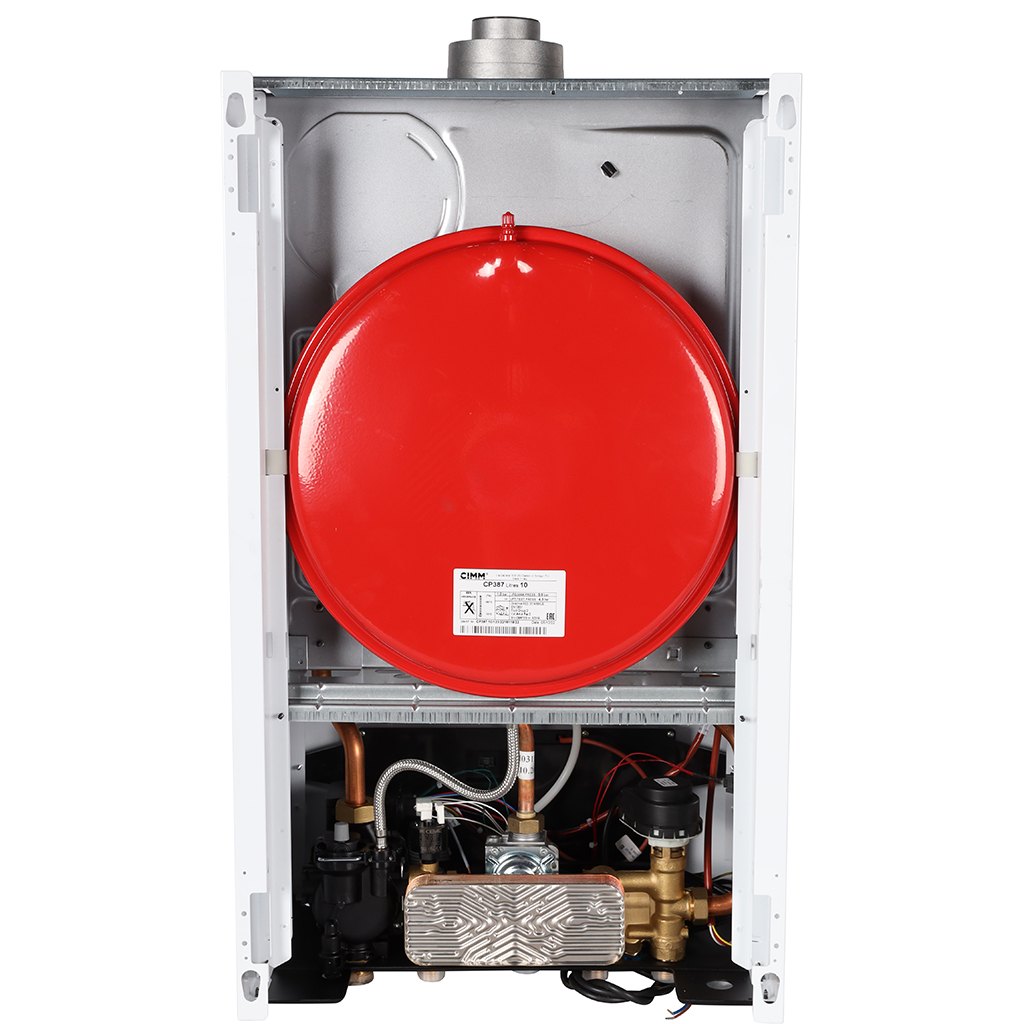

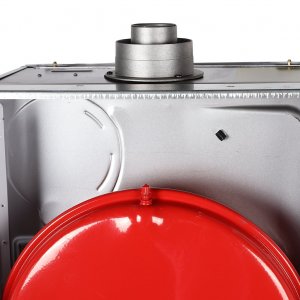

Встроенный расширительный бак объемом 7 литров компенсирует тепловое расширение воды в системе отопления, поддерживая стабильное давление.
Сбросной предохранительный клапан, настроенный на давление 3 бара, автоматически сбрасывает избыточное давление из системы отопления при его превышении.

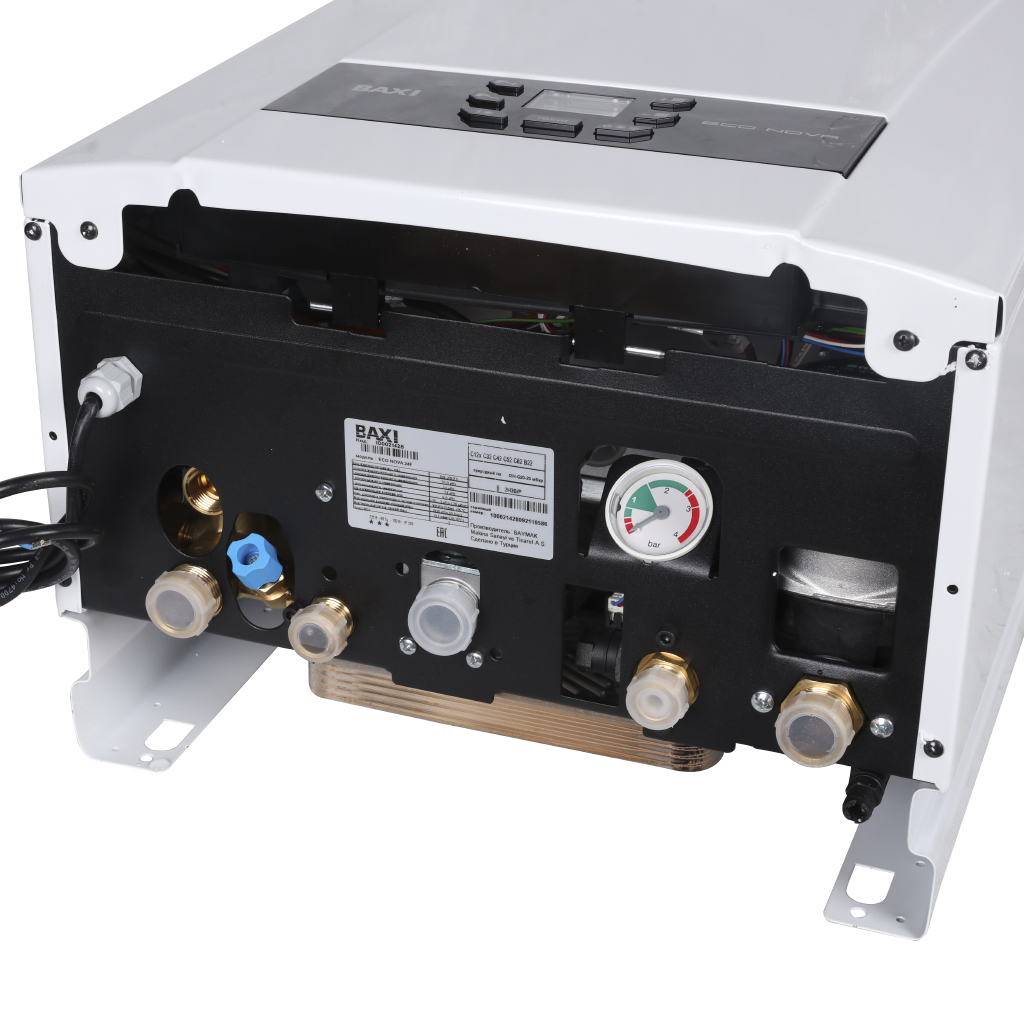

Фильтр на входе холодной воды задерживает механические примеси, предотвращая засорение пластинчатого теплообменника и датчика протока.
Возможность подключения комнатного термостата позволяет автоматически поддерживать заданную температуру воздуха в помещении, управляя работой котла.
Функция подключения датчика уличной температуры позволяет реализовать погодозависимое регулирование, при котором температура теплоносителя автоматически корректируется по заданной климатической кривой (параметр P24), повышая комфорт и экономичность.
Функция защиты от замерзания в контуре ГВС автоматически активируется при снижении температуры датчика ГВС ниже 8°C, запуская насос и переводя трехходовой клапан в положение ГВС, а при необходимости — включая горелку на минимальной мощности.
Меню сервис-инженера, доступное длительным нажатием кнопки «reset», позволяет настраивать параметры работы котла (P00-P28), просматривать текущие показатели датчиков (i00-i10) и историю ошибок.
Класс защиты от внешних воздействий составляет IPX4D, что обеспечивает надежную работу в различных условиях и защиту от водяных брызг.
Входное давление природного газа должно составлять 20 мбар, для сжиженного газа — 30 мбар.
Допустимое давление в водопроводе на входе холодной воды составляет от 0,15 до 8 бар.
Диаметр коаксиального дымохода составляет 60/100 мм, максимальная длина коаксиальной трассы — 5 метров, при использовании раздельных труб возможна длина до 15 метров.
При использовании коаксиального дымохода длиной менее 1 метра обязательно требуется установка диафрагмы, входящей в комплект поставки.
