Газовый настенный котел PROTHERM Рысь HK 24

Артикул: 12669

серия: Рысь
мощность, кВт: 24
рассчитан на площадь, м2: 240
тип камеры сгорания: закрытая
количество контуров: два
материал теплообменника: медь
диаметр дымохода, мм: 60 / 100
габаритные размеры, мм: 700*410*280
страна производитель: Турция
гарантия: 2 года

Цена:

59 900 ₽

Хочу купить, перезвоните мне!

Описание

Газовый настенный котел Protherm Рысь HK 24 модель с закрытой камерой сгорания, предназначен для отопления помещений площадью до 240 м² и обеспечения бытовых нужд горячей водой. Модель разработана немецкими инженерами специально для систем поквартирного отопления и максимально адаптирована к эксплуатации в российских условиях, отличаясь неприхотливостью к качеству воды и устойчивой работой при минимальном давлении газа.

Тип камеры сгорания закрытая (турбированная). Это позволяет устанавливать котел в помещениях без традиционного вертикального дымохода. Продукты сгорания удаляются принудительно через коаксиальный дымоход диаметром 60/100 мм, который выводится горизонтально через стену. Данное решение исключает сжигание кислорода из помещения и повышает безопасность эксплуатации.

Первичный теплообменник выполнен из меди, что обеспечивает отличную теплопередачу, высокую устойчивость к коррозии и долговечность работы отопительного контура.

Вторичный теплообменник ГВС пластинчатый, изготовлен из нержавеющей стали. Это конструктивное решение особенно важно для регионов с жесткой водой, так как нержавеющая сталь устойчива к образованию накипи и значительно продлевает срок службы оборудования.

Горелка изготовлена из хромоникелевой стали и оснащена системой автоматической модуляции пламени. Она плавно регулирует мощность в зависимости от текущей потребности в тепле, что позволяет экономить топливо и поддерживать комфортную температуру без резких перепадов.

Максимальная полезная тепловая мощность в режиме отопления составляет 25,3 кВт с возможностью модуляции от 10,5 кВт на минимальной мощности. Этого достаточно для обогрева помещений площадью до 240 м².

Максимальная тепловая мощность в режиме горячего водоснабжения достигает 23,5 кВт, что обеспечивает быстрый нагрев воды и комфортное пользование горячей водой.

Коэффициент полезного действия (КПД) составляет 90,2% (в режиме 47°C), что гарантирует эффективное использование природного газа и снижение затрат на отопление. В режиме 80-60°C КПД достигает 93%.

Производительность горячего водоснабжения составляет 10,7 литра в минуту при нагреве воды на Δt=30°C. Переключение в режим ГВС происходит автоматически при открытии крана горячей воды.

Диапазон регулировки температуры горячей воды составляет от 30 до 64 °C.

Диапазон регулировки температуры в контуре отопления составляет от 30 до 85 °C.

Расход природного газа (G20) при номинальной мощности составляет 2,73–1,14 м³/час (в зависимости от нагрузки). В режиме ГВС расход достигает 2,73–1,14 м³/час.

Расход сжиженного газа (G30) при номинальной мощности составляет 1,024–0,440 кг/час. В режиме ГВС расход достигает 1,024–0,440 кг/час.

Расход сжиженного газа (G31) при номинальной мощности составляет 1,024–0,440 кг/час.

Номинальное давление природного газа (G20) на входе должно составлять 13–20 мбар.

Номинальное давление сжиженного газа (G30) на входе должно составлять 30 мбар.

Номинальное давление сжиженного газа (G31) на входе должно составлять 37 мбар.

Давление газа на форсунках для природного газа (G20) в диапазоне мощностей составляет от 2,3 до 12,2 мбар. В режиме ГВС при 13 мбар давление на соплах также составляет 2,3–12,2 мбар.

Давление газа на форсунках для сжиженного газа (G30) составляет от 5,0 до 27,8 мбар. В режиме ГВС при 30 мбар давление на соплах также 5,0–27,8 мбар.

Давление газа на форсунках для сжиженного газа (G31) составляет от 6,5 до 35,8 мбар.

Диаметр форсунок горелки для природного газа (G20) составляет 1,30 мм, для сжиженного газа (G30 и G31) — 0,79 мм.

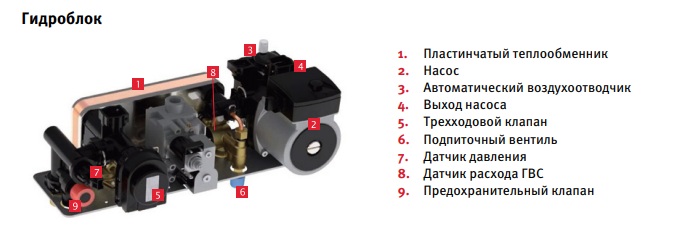

Гидравлический блок обеспечивает надежную работу всех узлов и долговечность эксплуатации. В его состав входят предохранительный клапан, датчик давления, трехходовой клапан, вторичный теплообменник, датчик расхода ГВС, фильтр холодной воды и подпиточный вентиль.

Встроенный трехскоростной циркуляционный насос обеспечивает эффективную принудительную циркуляцию теплоносителя в системе отопления. Насос оснащен автоматическим воздухоотводчиком и функцией антиблокировки, которая предотвращает заклинивание в летний период.

Расширительный бак мембранного типа объемом 7 литров компенсирует тепловое расширение воды в контуре отопления, поддерживая стабильное давление. Предустановленное давление в баке составляет 1,0 бар (±0,2 бар).

Максимальное рабочее давление в контуре отопления составляет 3 бара.

Минимальное рабочее давление в контуре отопления для включения котла должно быть не ниже 0,8 бара.

Допустимый объем системы отопления без установки дополнительного расширительного бака при температуре 75 °C составляет 140 литров.

Максимальное рабочее давление в контуре ГВС составляет 8 бар.

Минимальное рабочее давление в контуре ГВС для активации режима должно быть не менее 0,25 бар.

Панель управления оснащена жидкокристаллическим дисплеем, который отображает текущую температуру, давление теплоносителя, режимы работы и коды ошибок. Дисплей позволяет постоянно контролировать весь процесс работы котла.

Микропроцессорное управление осуществляет автоматический контроль за работой всех составных частей котла и обеспечивает быструю диагностику неполадок.

Автоматическая модуляция пламени горелки обеспечивает плавное регулирование мощности в зависимости от текущей потребности в тепле.

Независимое регулирование тепловых нагрузок контуров системы отопления и горячего водоснабжения позволяет точно настраивать параметры для каждого режима.

Контроль пламени (ионизационный электрод) обеспечивает безопасную работу газового оборудования. При срыве пламени или отсутствии розжига подача газа мгновенно прекращается.

Контроль тяги (прессостат) контролирует наличие достаточной тяги в дымоходе и работу вентилятора. При нарушении тяги подача газа на горелку блокируется.

Защита от перегрева отключает горелку при превышении допустимой температуры теплоносителя, предотвращая аварийные ситуации.

Датчик низкого давления не позволяет котлу включиться при недостаточном давлении в системе отопления.

Предохранительный клапан сброса избыточного давления на 3 бара входит в комплект поставки и защищает систему от аварийного повышения давления.

Датчик протока ГВС (аквасенсор) контролирует расход воды в контуре ГВС и обеспечивает автоматическое переключение режимов.

Фильтр холодной воды на входе ГВС защищает вторичный теплообменник от загрязнений и продлевает срок его службы.

Встроенный подпитывающий вентиль предназначен для удобного заполнения и подпитки системы отопления теплоносителем.

Автоматический воздухоотводчик удаляет воздух из системы отопления, предотвращая образование воздушных пробок и шум при работе.

Аварийный термостат (STB) на 98 °C обеспечивает дополнительную защиту от перегрева первичного теплообменника и подающей линии.

Датчик температуры обратной линии (NTC) контролирует температуру теплоносителя на входе в котел для оптимальной настройки работы.

Функция антиблокировки насоса автоматически включает циркуляционный насос раз в 24 часа для предотвращения заклинивания в летний период, когда отопление не используется.

Функция защиты от замерзания автоматически включает насос или горелку при падении температуры теплоносителя ниже критического уровня, предотвращая размораживание и разрыв системы отопления.

Автоматическая система самодиагностики непрерывно мониторит состояние всех ключевых узлов. При возникновении неисправности на дисплей выводится соответствующий цифровой код ошибки, что облегчает поиск и устранение проблемы.

Массовый расход продуктов сгорания при максимальной мощности составляет 14,04 г/с, при минимальной — 13,89 г/с.

Температура продуктов сгорания при максимальной мощности составляет 106,7 °C, при минимальной — 94,3 °C.

Дроссельная шайба вентилятора имеет диаметр 37,0 мм.

Максимальная длина систем дымоходов/воздуховодов:

Для коаксиальной системы 60/100 мм — до 5,0 м (для типа C12)

Для коаксиальной системы 60/100 мм — до 5,5 м (для типов C32-C42)

Для коаксиальной системы 80/125 мм — до 5,5 м (для типов C32-C42)

Для раздельной системы 80/80 мм — до 15 м (для типов C42-C52-C82-B22-B22P)

Электрическое подключение однофазная сеть напряжением 220-240 В / 50 Гц. Потребляемая электрическая мощность составляет 98 Вт.

Класс электрической защиты IPX4D, что гарантирует защиту от брызг воды.

Возможность работы на разных видах газа котел может эксплуатироваться как на природном, так и на сжиженном газе после соответствующей перенастройки и замены жиклеров (комплект для перенастройки приобретается отдельно). Категория газа — II2H3+, II-E3B/P, II2E+3+, II2H3B/P, II2HM3+.

Технические характеристики

серия: Рысь
мощность, кВт: 24
рассчитан на площадь, м2: 240
тип камеры сгорания: закрытая
количество контуров: два
материал теплообменника: медь
КПД, %: 90.2
расход природного газа, м3/час: 2.73
минимальное давление газа, мбар: 13
мин. давление в водопроводе, бар: 0.25
подключения газа: 3/4"
подключения контура отопления: 3/4"
подключения контура ГВС: 1/2"
диаметр дымохода, мм: 60 / 100
объём расширительного бака, л: 7
габаритные размеры, мм: 700*410*280
масса, кг: 29.5
страна производитель: Турция
гарантия: 2 года
