Газовый настенный котел BAXI ECO-4S 18 F

Артикул: 11785

серия: ECO-4S
мощность, кВт: 18
рассчитан на площадь, м2: 180
тип камеры сгорания: закрытая
количество контуров: два
материал теплообменника: медь
диаметр дымохода, мм: 60 / 100
габаритные размеры, мм: 730*400*299
страна производитель: Италия
гарантия: 2 года

Цена:

71 300 ₽

Хочу купить, перезвоните мне!

Описание

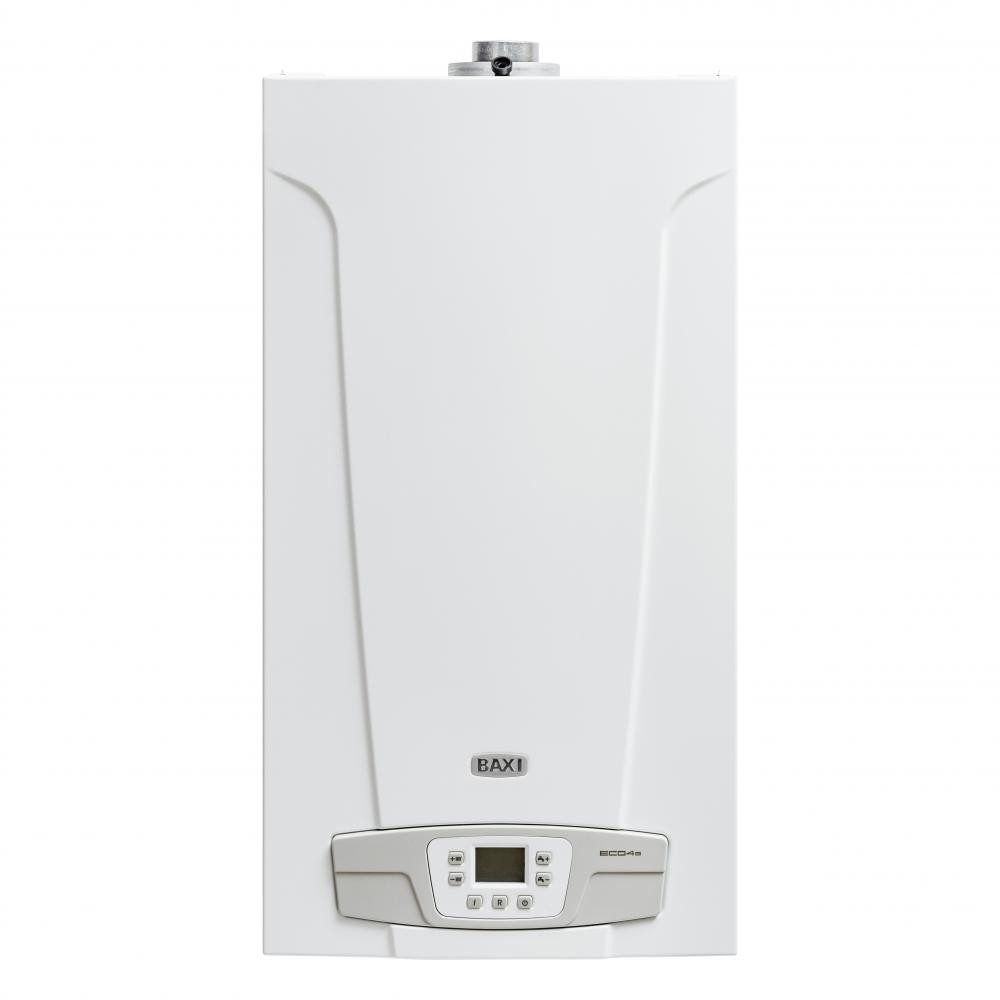

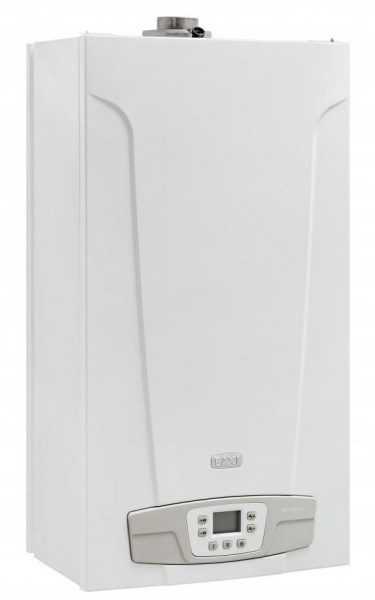

Газовый настенный котёл BAXI ECO-4S 18 F является двухконтурным оборудованием с закрытой камерой сгорания, обеспечивающим принудительный отвод продуктов сгорания и забор воздуха для горения с улицы с помощью коаксиального или раздельного дымохода.

Максимальная полезная тепловая мощность котла в режиме отопления составляет 18 кВт, а минимальная — 9,3 кВт, что позволяет эффективно отапливать помещения площадью до 180 м² (в зависимости от теплопотерь).

Максимальная потребляемая тепловая мощность в режиме отопления составляет 20 кВт, а КПД достигает высоких значений, что гарантирует экономичное потребление газа.

В режиме приготовления горячей воды максимальная полезная тепловая мощность составляет 24 кВт, обеспечивая производительность 13,7 л/мин при нагреве на ΔT=25°C и 9,8 л/мин при ΔT=35°C.

Удельный расход горячей воды согласно европейскому стандарту EN 625 составляет 11 л/мин.

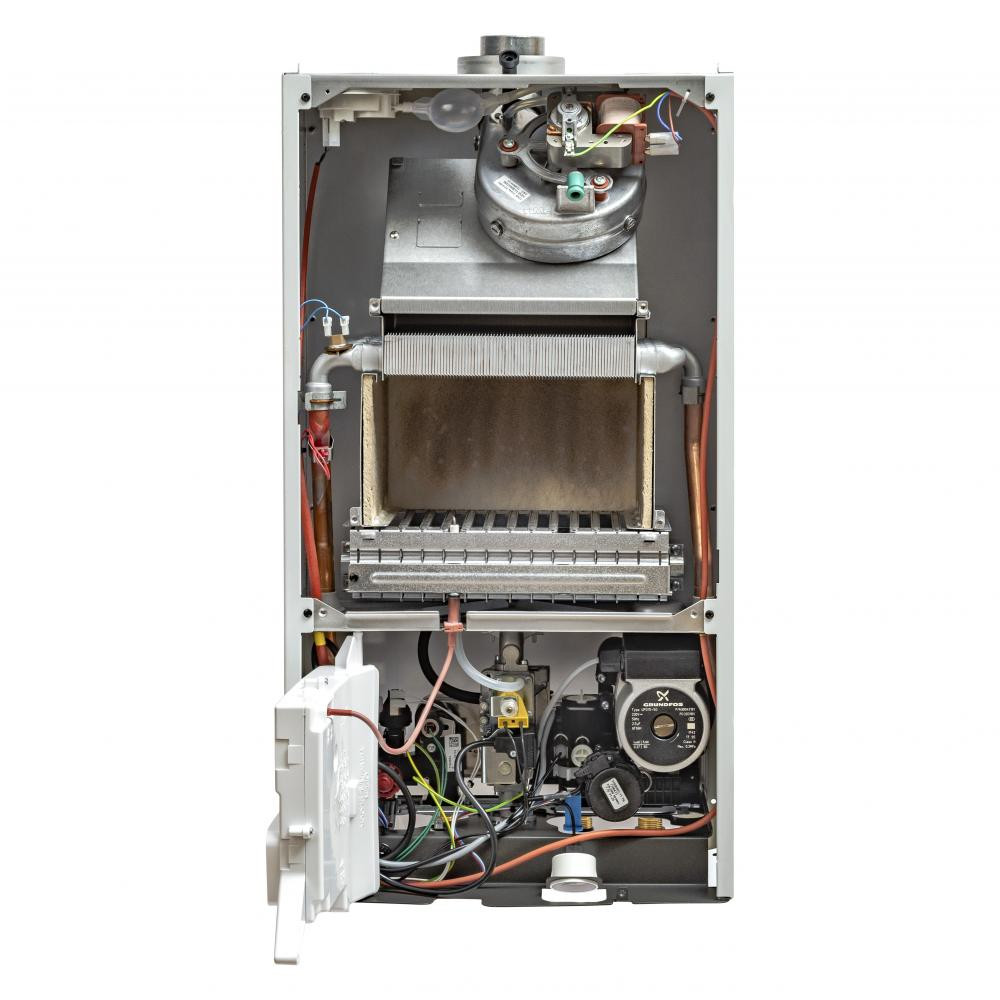

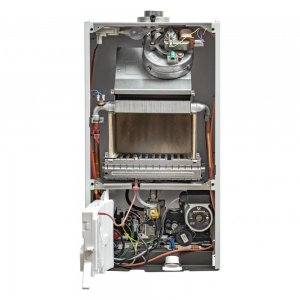

Котел оснащен модуляционной горелкой с полным предварительным смешением, обеспечивающей плавное регулирование мощности в широком диапазоне.

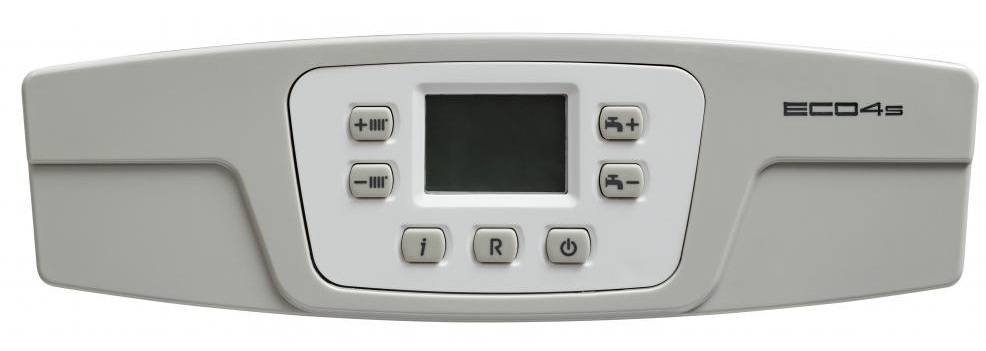

Панель управления оснащена жидкокристаллическим дисплеем с синей подсветкой, на который выводится текущая температура, выбранный режим работы, диагностическая информация и коды неисправностей.

На дисплее отображаются символы наличия пламени, работы на отопление, работы на ГВС, общей неисправности, низкого давления в системе, а также цифровая индикация температуры и кодов ошибок.

Функция регулировки температуры в контуре отопления позволяет устанавливать комфортную температуру теплоносителя в диапазоне от 30°C до 85°C.

Функция регулировки температуры горячей воды для бытовых нужд позволяет устанавливать комфортную температуру в диапазоне от 35°C до 60°C.

Режим «Зима» обеспечивает одновременную работу котла как на отопление, так и на нагрев горячей воды с приоритетом ГВС.

Режим «Лето» позволяет использовать котел только для нагрева горячей воды, полностью отключая функцию отопления.

Режим «Только отопление» позволяет использовать котел исключительно для обогрева, при этом сохраняется приоритет ГВС в случае водоразбора.

В режиме «Выключено» («OFF») котел не работает, но остается активной функция защиты от замерзания, которая при падении температуры воды ниже 5°C автоматически запускает горелку для прогрева системы до 30°C.

Встроенный пластинчатый теплообменник из нержавеющей стали обеспечивает быстрый и эффективный нагрев проточной воды для ГВС.

Датчик протока (расходомер) фиксирует начало водоразбора при расходе от 2,0 л/мин и подает сигнал на переключение в режим приоритетного нагрева ГВС.

Латунный трехходовой клапан с сервоприводом автоматически переключает поток теплоносителя между системой отопления и пластинчатым теплообменником ГВС.

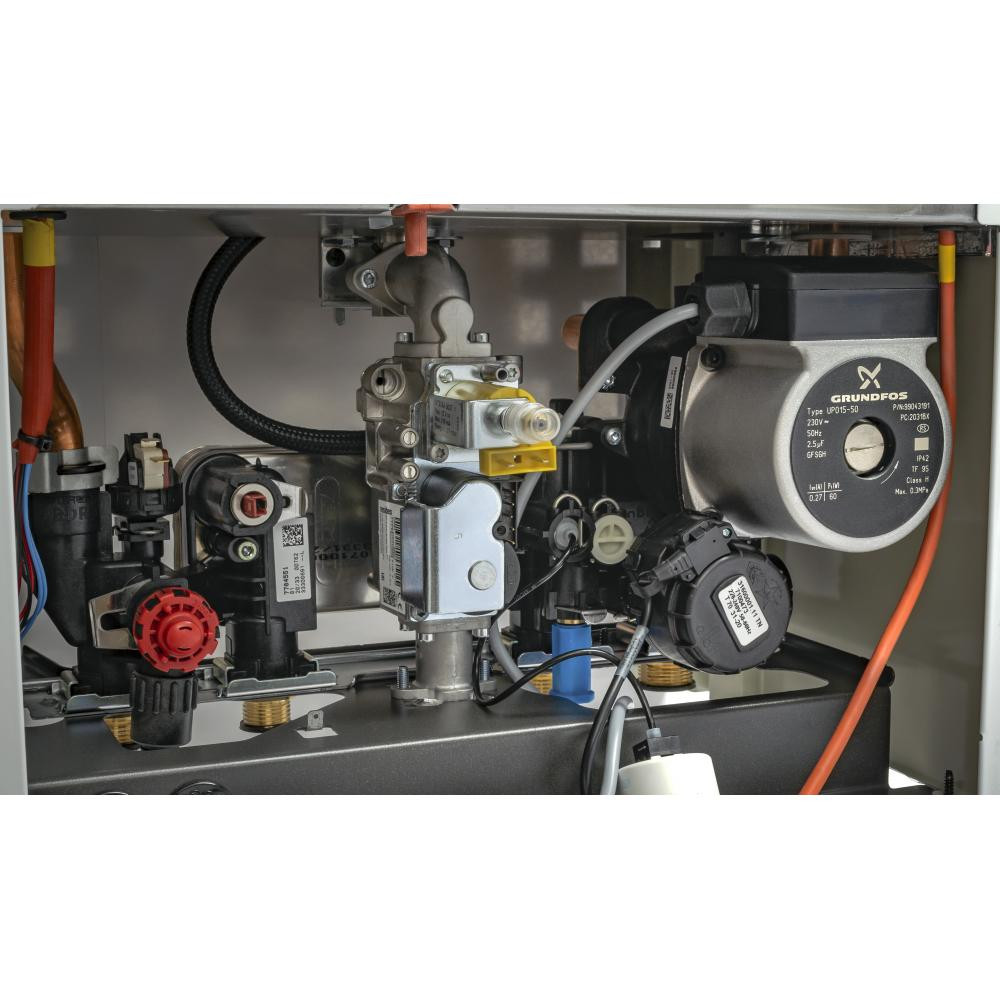

Встроенный высокопроизводительный циркуляционный насос с автоматическим воздухоотводчиком обеспечивает принудительную циркуляцию теплоносителя и эффективное удаление воздуха из системы отопления.

Первичный теплообменник выполнен из меди и имеет специальное защитное покрытие для увеличения срока службы.

Предохранительный термостат перегрева отключает горелку при превышении допустимой температуры теплоносителя, предотвращая аварийные ситуации (код ошибки E02).

Датчик контроля тяги (пневмореле) контролирует работу вентилятора и наличие тяги в дымоходе, блокируя горелку при нарушениях и выводя код ошибки E03.

Реле минимального давления (прессостат) блокирует работу горелки при падении давления в системе отопления ниже 0,5 бар, защищая котел от работы «на сухую» (код ошибки E10).

Ионизационный электрод контроля пламени обеспечивает безопасность работы и блокирует котел при нарушении подачи газа или неполном горении (код ошибки E01 или E04).

Электронная система самодиагностики постоянно контролирует работу всех узлов котла и при возникновении неисправностей выводит на дисплей соответствующий код ошибки (E01, E02, E03, E05, E06, E10, E25, E32, E35, E96 и др.).

Функция постиркуляции насоса контура отопления обеспечивает работу насоса в течение 3 минут после выключения горелки по сигналу комнатного термостата для эффективного рассеивания остаточного тепла.

Функция постиркуляции насоса контура ГВС обеспечивает работу насоса в течение 30 секунд после закрытия крана горячей воды для отвода остаточного тепла от пластинчатого теплообменника.

Защита от блокировки насоса автоматически включается на 10 секунд, если котел не работал в течение 24 часов, предотвращая закисание ротора.

Защита от блокировки трехходового клапана автоматически выполняет одно полное переключение клапана каждые 24 часа простоя.

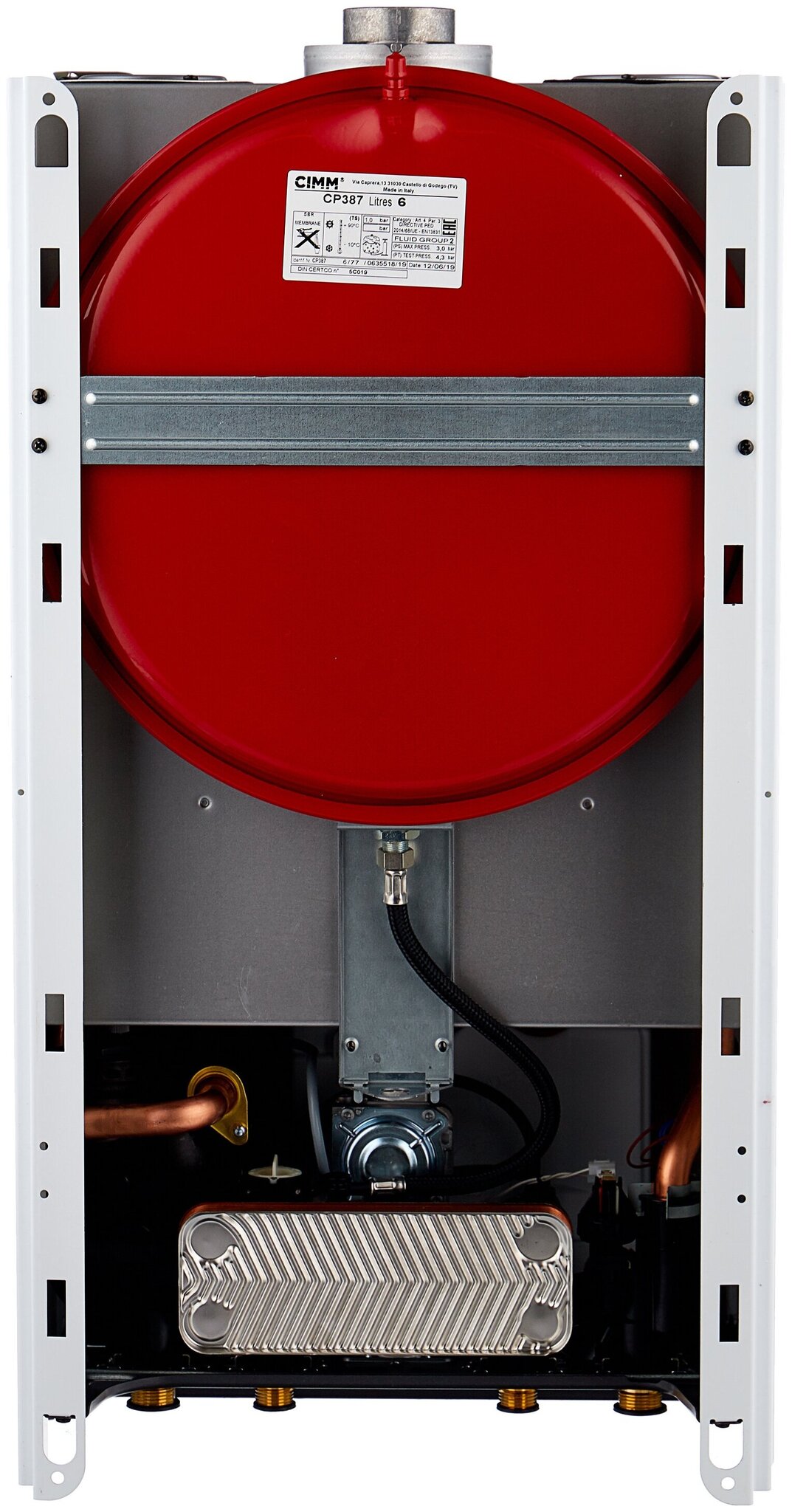

Встроенный расширительный бак объемом 6 литров компенсирует тепловое расширение воды в системе отопления, поддерживая стабильное давление.

Сбросной предохранительный клапан, настроенный на давление 3 бара, автоматически сбрасывает избыточное давление из системы отопления при его превышении.

Съемные фильтры на входе холодной воды и на обратной линии системы отопления задерживают механические примеси, предотвращая засорение теплообменников и других элементов гидравлической системы.

Возможность подключения комнатного термостата позволяет автоматически поддерживать заданную температуру воздуха в помещении, управляя работой котла.

Функция подключения датчика уличной температуры позволяет реализовать погодозависимое регулирование, при котором температура теплоносителя автоматически корректируется в зависимости от погодных условий по заданной климатической кривой.

Функция вывода информации на дисплей (INFO) позволяет просматривать текущие параметры работы котла, включая температуру в контурах, расход воды, ток модуляции, уровень пламени и код последней ошибки.

Меню настройки параметров (F-параметры) доступно для сервисных инженеров и позволяет изменять конфигурацию котла, тип газа, максимальную мощность и другие настройки. Для модели 18 F предусмотрена возможность точной подстройки максимальной мощности отопления через параметр F08 для достижения необходимого давления на горелке.

Котел может работать как на природном газе (метан G20), так и на сжиженном газе (пропан G31) при условии перевода квалифицированным специалистом.

Для перевода на другой тип газа требуется замена форсунок горелки, изменение параметра F02 на электронной плате и калибровка газового клапана. Для модели 18 F также требуется установка параметра F08 = 100 при переводе на другой газ (согласно инструкции).

Номинальное давление подачи природного газа должно составлять 20 мбар, сжиженного газа — 37 мбар.

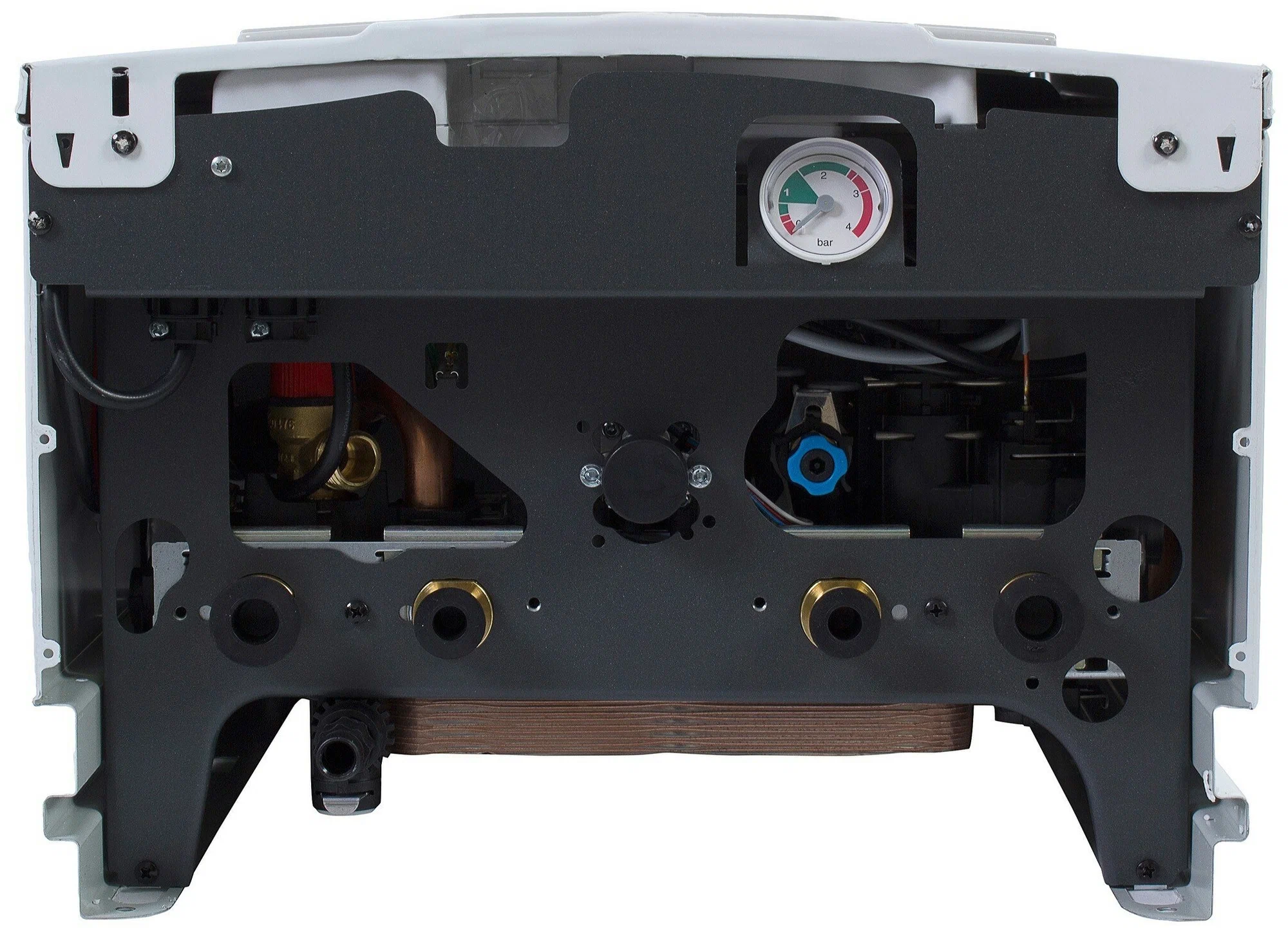

Подключение контура отопления (подача и обратка) и газа выполнено с наружной резьбой G 3/4 дюйма, подключение водопровода (холодная вода и ГВС) — с наружной резьбой G 1/2 дюйма.

Диаметр коаксиального дымохода составляет 60/100 мм, максимальная длина коаксиальной трассы — 5 метров (с учетом уменьшения длины на каждый отвод).

При использовании коаксиального дымохода длиной менее 1 метра требуется установка диафрагмы, входящей в комплект поставки.

Возможно использование раздельных дымоходов диаметром 80 мм с максимальной длиной воздуховода до 8 метров и дымохода до 15 метров.

Технические характеристики

серия: ECO-4S
мощность, кВт: 18
рассчитан на площадь, м2: 180
тип камеры сгорания: закрытая
количество контуров: два
материал теплообменника: медь
КПД, %: 92.5
расход природного газа, м3/час: 2.11
минимальное давление газа, мбар: 20
мин. давление в водопроводе, бар: 0.15
подключения газа: 3/4"
подключения контура отопления: 3/4"
подключения контура ГВС: 1/2"
диаметр дымохода, мм: 60 / 100
объём расширительного бака, л: 6
габаритные размеры, мм: 730*400*299
масса, кг: 30
страна производитель: Италия
гарантия: 2 года
