Газовый напольный котел SIBERIA Dream 11 (АОГВ)

Описание

Газовый напольный котел SIBERIA Dream 11 (АОГВ) это одноконтурный отопительный аппарат с открытой камерой сгорания, предназначенный для водяного отопления жилых помещений площадью до 110–120 м² (при стандартной высоте потолков и среднем утеплении). Модель отличается простотой конструкции, механической автоматикой SIT 630 EUROsIT, пьезорозжигом и неприхотливостью к условиям эксплуатации, что делает её надежным решением для автономного отопления.



Тип камеры сгорания открытая (атмосферная). Это означает, что забор воздуха для горения осуществляется непосредственно из помещения, где установлен котел. Для отвода продуктов сгорания требуется подключение к вертикальному дымоходу с естественной тягой. Установка котла допускается только в помещениях с хорошей вентиляцией, обеспечивающей постоянный приток воздуха (форточка или фрамуга должны быть открыты во время работы).



Теплообменник стальной, водотрубный. Выполнен из листовой стали, устойчив к тепловым нагрузкам и обеспечивает эффективную передачу тепла от продуктов сгорания к теплоносителю. Конструкция теплообменника рассчитана на длительный срок службы при соблюдении правил эксплуатации.



Одноконтурное исполнение. Котел предназначен исключительно для отопления, отбор горячей воды на бытовые нужды не предусмотрен. Вся тепловая мощность направляется на нагрев теплоносителя в системе отопления.



Номинальная тепловая мощность основной горелки составляет 11,6 кВт, что достаточно для обогрева помещений площадью до 110–120 м² при стандартной высоте потолков 2,5–2,7 м и утеплении, соответствующем строительным нормам (точное значение определяется проектом с учетом теплопотерь).



Коэффициент полезного действия (КПД) по отходящим газам составляет не менее 90%, что обеспечивает эффективное использование природного или сжиженного газа и снижение затрат на отопление.



Расход природного газа (G20) при номинальной мощности составляет 1,18 м³/ч, расход сжиженного газа (пропан-бутан) – 1,0 кг/ч. Фактический расход может незначительно варьироваться в зависимости от состава газа и режима работы.



Номинальное давление природного газа на входе – 1274 Па (130 мм вод. ст.), сжиженного газа – 2940 Па (300 мм вод. ст.). Котел сохраняет стабильную работу при давлении природного газа в диапазоне от 65 до 280 мм вод. ст., при снижении давления пропорционально уменьшается тепловая мощность.



Диаметр сопел основной горелки: для природного газа – 3,3 мм, для сжиженного газа – 2,2 мм. Запальная (пилотная) горелка оснащена двумя соплами для природного газа (диаметром 2×0,38 мм) и одним соплом для сжиженного газа (0,24 мм). Замена сопел выполняется специалистами при переналадке котла на другой тип газа.



Рабочее давление воды в системе отопления – 70 кПа (0,7 кгс/см²). Для закрытых систем отопления обязательно устанавливается предохранительный клапан, настроенный на давление не более 150 кПа (1,5 кгс/см²). Открытая система отопления оснащается сигнальной трубой и расширительным баком.



Температура продуктов сгорания на выходе из котла составляет не менее 110 °C, что обеспечивает достаточную тягу в дымоходе и предотвращает образование конденсата в вертикальном участке дымохода.

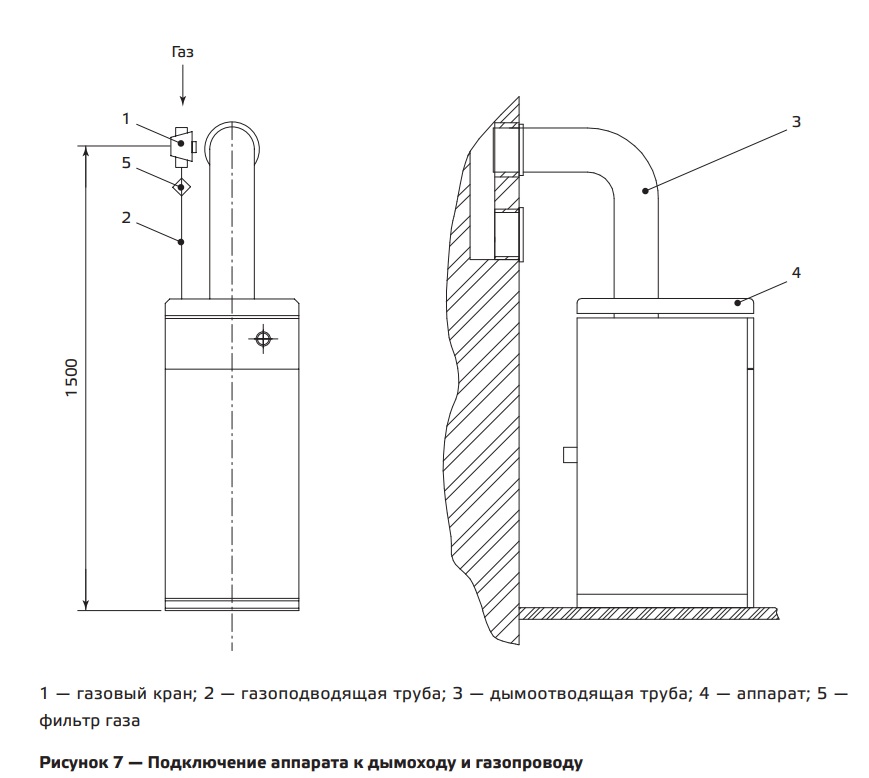

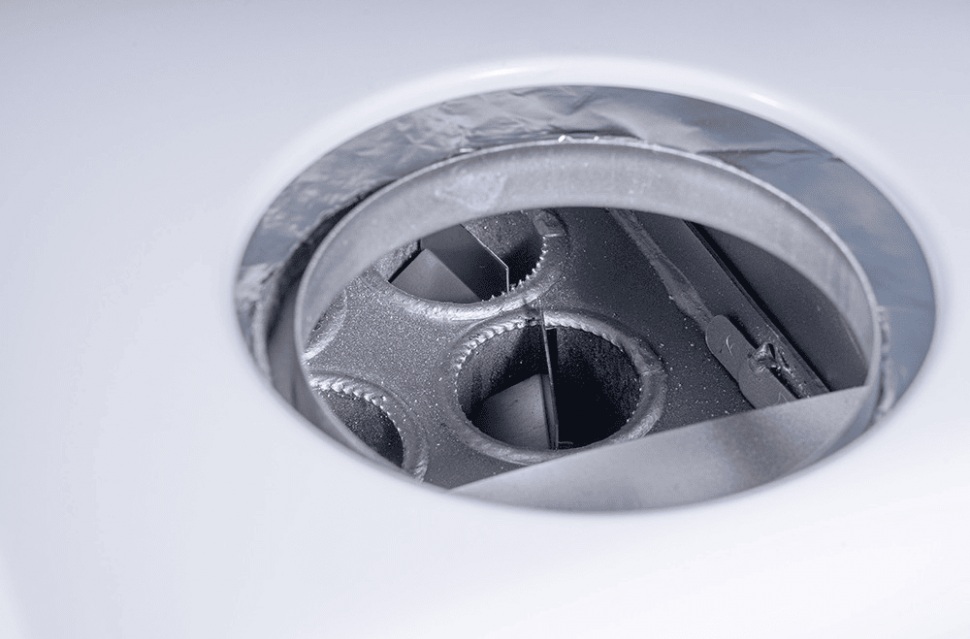

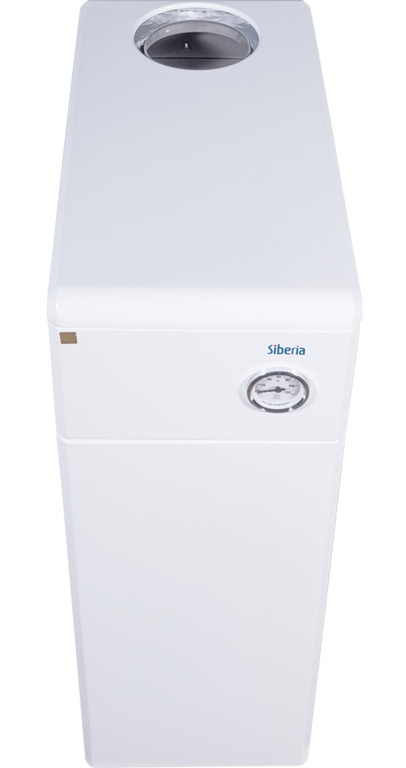

Требования к дымоходу: разрежение в дымоходе для нормальной работы аппарата должно составлять от 2,94 до 29,4 Па (от 0,3 до 3,0 мм вод. ст.). Внутренний диаметр газоотводящего патрубка – не менее 125 мм, вертикальный участок трубы от котла – не менее 1 м, горизонтальный участок до дымохода – не более 2 м, уклон в сторону дымохода – не менее 2°.

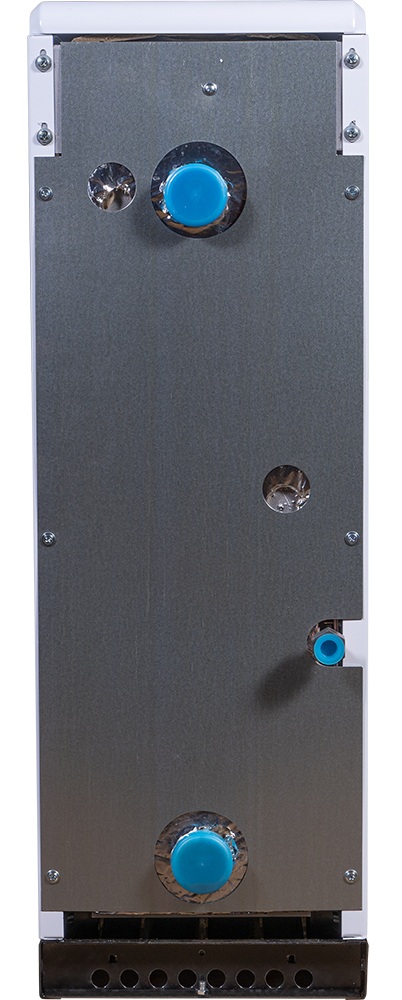

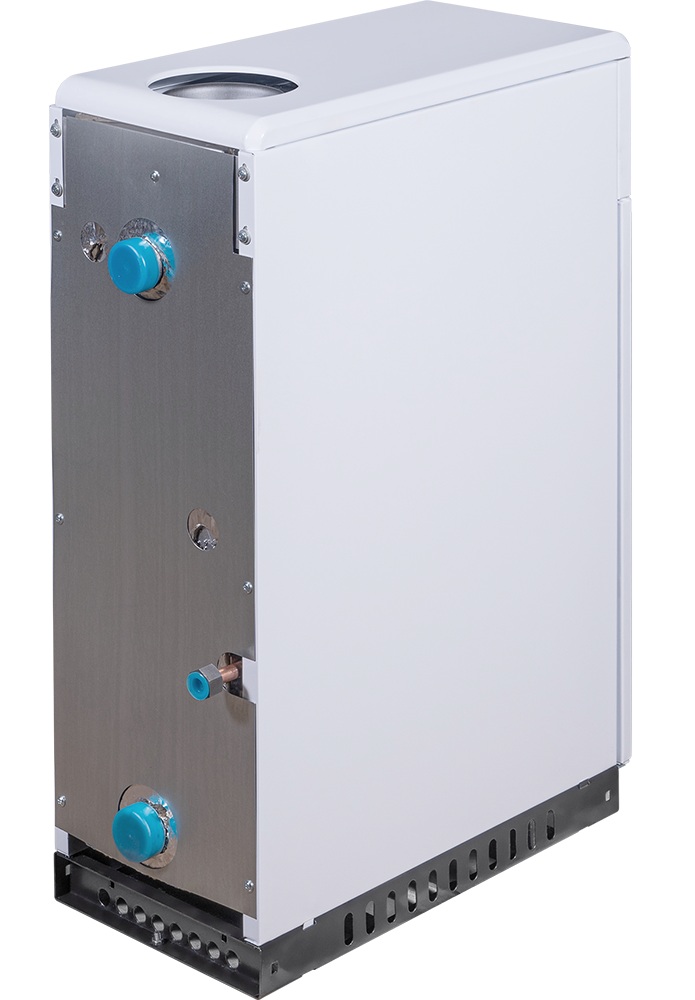

Гидравлические присоединения: подвод и отвод воды к отопительной части – резьба G1½" (внутренняя), подвод газа – резьба G½". Подключение может выполняться как слева, так и справа, так как штуцера расположены на задней стенке котла.



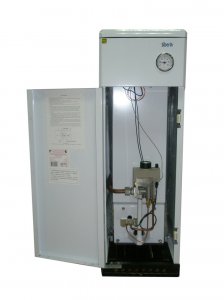

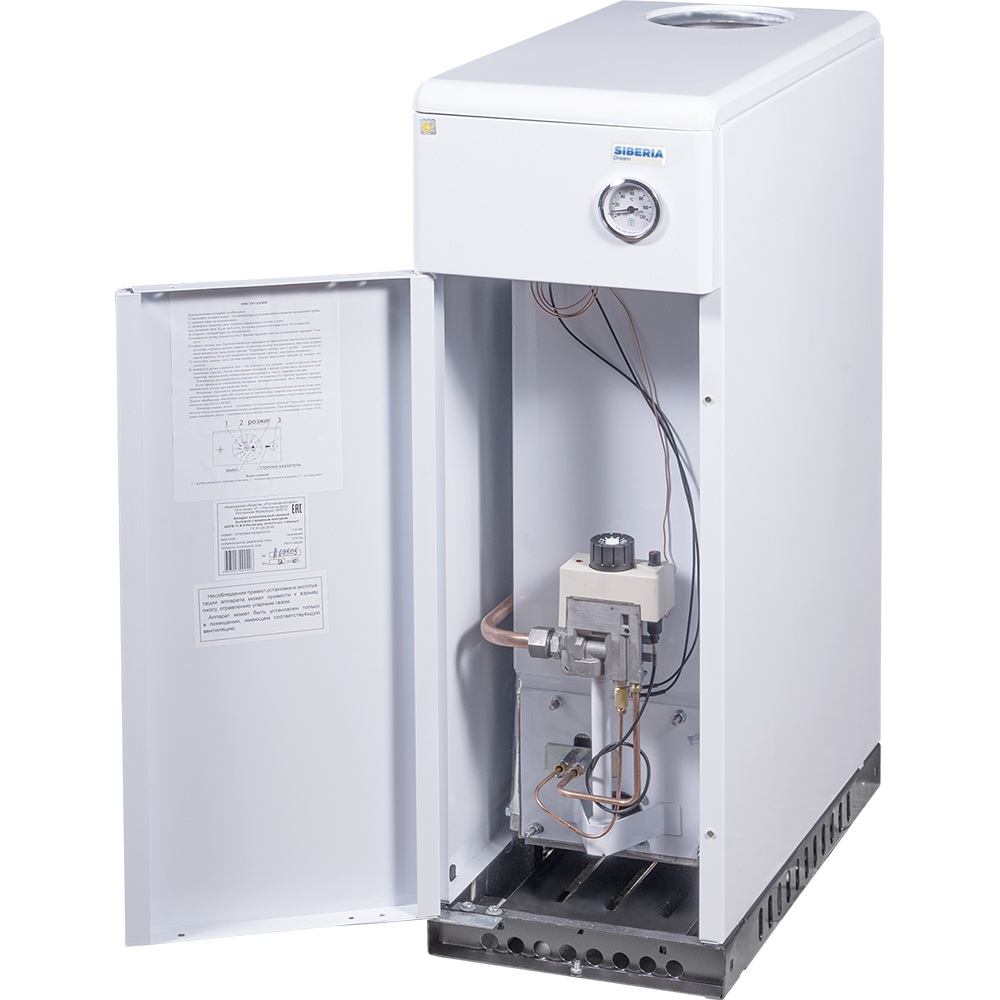

Автоматика SIT 630 EUROsIT механический блок управления, который обеспечивает стабилизацию давления газа на основной горелке, поддержание заданной температуры воды, включение основной горелки только при наличии пламени на запальной горелке, а также автоматическое отключение при погасании запальной горелки или при отсутствии тяги в дымоходе.



Пьезорозжиг встроенное устройство, позволяющее зажечь запальную горелку одним нажатием кнопки без использования спичек или зажигалок. Розжиг осуществляется при нажатой и удерживаемой кнопке магнитного клапана.



Термоэлектрическая система контроля пламени включает термопару, которая нагревается пламенем запальной горелки и вырабатывает ЭДС, удерживающую магнитный клапан в открытом положении. При погасании запальной горелки термопара остывает, клапан закрывается, полностью прекращая подачу газа к основной и запальной горелкам.



Датчик тяги (термопрерыватель) устройство, установленное в тягопрерывателе (стабилизаторе тяги). При нарушении тяги в дымоходе или опрокидывании тяги датчик размыкает цепь термопары, и автоматика отключает подачу газа. Время срабатывания автоматики при отсутствии тяги – от 10 до 60 секунд.



Регулировка температуры теплоносителя осуществляется поворотом ручки-указателя терморегулятора. Положения от «1» до «7» соответствуют диапазону нагрева воды от минимальной до максимальной температуры (90±5 °C). При достижении заданной температуры автоматика переводит горелку в режим «малого» пламени, а при дальнейшем нагреве полностью отключает основную горелку, возобновляя подачу газа при снижении температуры.



Стабилизатор давления газа встроенный в газовый блок регулятор, который поддерживает постоянное давление газа на коллекторе основной горелки независимо от колебаний входного давления. Настройка стабилизатора выполняется специалистами при переналадке котла на другой тип газа.



Котел не имеет автоматической функции защиты от замерзания; при длительном отсутствии в зимний период необходимо слить воду из системы отопления, либо использовать незамерзающий теплоноситель (антифриз), предназначенный для систем отопления.



Возможность подключения к системе с принудительной циркуляцией. В закрытых системах отопления рекомендуется использовать циркуляционный насос, который устанавливается на обратном трубопроводе. Схема подключения с насосом приведена в руководстве по эксплуатации.



Требования к качеству теплоносителя: вода должна соответствовать ГОСТ Р 51232-98 с показателями: водородный показатель pH 6–9, общая жесткость не более 7 мг-экв/л, содержание железа не более 0,3 мг/л, отсутствие механических примесей, агрессивных веществ и нефтепродуктов. Несоблюдение требований влечет прекращение гарантийных обязательств.



Для увеличения срока службы рекомендуется устанавливать фильтр очистки воды на подводящем трубопроводе перед котлом, а при загрязненном газе – газовый фильтр соответствующего размера.



Срок службы и гарантия. Полный установленный срок службы (ресурс) – 15 лет. Гарантийный срок – 3 года со дня передачи товара потребителю при условии соблюдения правил установки, эксплуатации и своевременного (не реже одного раза в 12 месяцев) технического обслуживания специализированной организацией.



Комплект поставки включает: отопительный аппарат, паронитовую прокладку, руководство по эксплуатации и паспорт, упаковку. Для подключения к системе отопления и газопроводу используются стандартные фитинги и трубы, приобретаемые отдельно.



Технические характеристики

энергонезависимый

да

КПД, %

90

теплообменник

стальной

мощность (кВт)

11.6

площадь помещения (м²)

116

встроенный насос

нет

расширительный бак, л

нет

встроенный бойлер

нет

камера сгорания

открытая

количество контуров

один

расход газа (м³)/час

1,18

диаметр дымохода (мм)

125

Патрубок подключения газа

1/2

Патрубок подключения контура отопления

1 1/2

габаритные размеры, мм

850х280х560

вес, кг

52

гарантия

3 года

страна производитель

Россия

Инструкция для SIBERIA Dream 11 (АОГВ)

• инструкция SIBERIA Dream 11 (АОГВ)
