Описание:

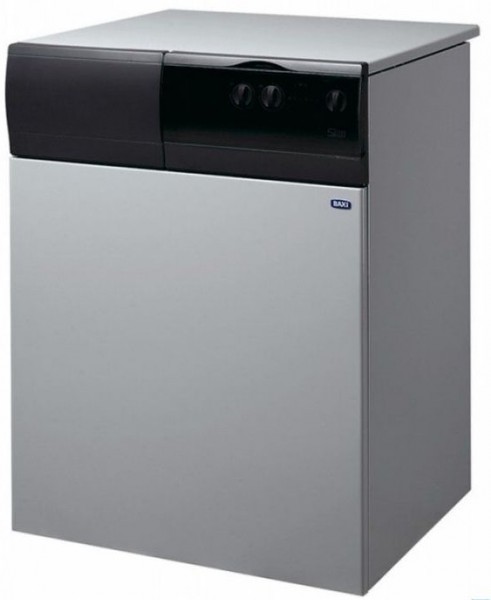

Газовый напольный котел BAXI Slim 2.300 Fi это высокоэффективное чугунное отопительное оборудование с закрытой камерой сгорания и принудительной тягой, предназначенное для отопления помещений площадью до 300 м² и приготовления горячей воды во встроенном накопительном бойлере емкостью 60 литров. Модель сочетает долговечность чугунного теплообменника, современную электронную автоматику, увеличенный встроенный бойлер и надежность, характерные для итальянского производителя BAXI.
Тип камеры сгорания закрытая (герметичная) с принудительной тягой. Это означает, что забор воздуха для горения осуществляется с улицы через коаксиальный или раздельный воздуховод с помощью встроенного вентилятора. Установка котла допускается в любых помещениях, включая те, где нет естественной вентиляции, поскольку приток воздуха не связан с внутренним объемом помещения. Для отвода продуктов сгорания не требуется вертикальный дымоход с естественной тягой – достаточно горизонтального выхода через стену или подключения к коллективному дымоходу с использованием специальных аксессуаров.
Теплообменник чугунный, секционный, с оребренной поверхностью. Состоит из 5 элементов, обеспечивает высокую устойчивость к коррозии, долгий срок службы и стабильную теплоотдачу. Содержание воды в теплообменнике составляет 14,6 литра.
Встроенный накопительный бойлер емкостью 60 литров предназначен для приготовления горячей воды для бытовых нужд. Бойлер имеет отдельную теплоизоляцию и оснащен регулятором температуры воды. Увеличенная емкость обеспечивает комфортное горячее водоснабжение для семьи из нескольких человек и позволяет реже запускать горелку в летнем режиме.
Максимальная потребляемая тепловая мощность составляет 33,0 кВт.
Максимальная полезная тепловая мощность в режиме отопления составляет 29,7 кВт, минимальная — 14,9 кВт. Этого достаточно для обогрева помещений площадью до 300 м² при высоте потолков 2,6 м и утеплении здания по СНиП (точное значение определяется проектом с учетом теплопотерь).
Коэффициент полезного действия (КПД) достигает 90%, что гарантирует эффективное использование природного газа и снижение затрат на отопление.
Объем теплоносителя в теплообменнике составляет 14,6 литра. Встроенный расширительный бак объемом 10 литров с предварительным давлением 1,0 бар компенсирует тепловое расширение воды в контуре отопления.
Максимальная температура воды на выходе из котла 95 °C. Рекомендуется эксплуатировать котел при температуре теплоносителя не ниже 50 °C, чтобы избежать обильного образования конденсата и повышенного коррозийного износа чугунного теплообменника.
Производительность горячего водоснабжения во встроенном бойлере составляет 12,16 литра в минуту при нагреве на Δt=35°C. Максимальное время нагрева воды в бойлере на Δt=50°C (от 10 до 60°C) составляет 13 минут.
Диапазон регулировки температуры горячей воды в бойлере составляет от 5 до 65 °C. При установке регулятора на минимальное значение активируется функция защиты от замерзания бойлера (поддержание температуры не ниже 5°C).
Максимальное рабочее давление в контуре отопления составляет 3 бара.
Максимальное рабочее давление в контуре ГВС составляет 6 бар.
Расход природного газа (G20) при максимальной нагрузке составляет 3,49 м³/час, при минимальной — 1,79 м³/час.
Расход сжиженного газа (G30) при максимальной нагрузке составляет 2,60 кг/час, при минимальной — 1,34 кг/час. Для пропана (G31) расход составляет 2,56 кг/час (макс.) и 1,32 кг/час (мин.).
Номинальное давление природного газа (G20) на входе должно составлять 20 мбар.
Номинальное давление сжиженного газа (G30) — 30 мбар, для пропана (G31) — 37 мбар.
Давление на горелке для природного газа (G20) при максимальной мощности составляет 10,6 мбар, при минимальной — 5,0 мбар. Для сжиженного газа (G30) — 28,2 мбар (макс.) и 7,3 мбар (мин.), для (G31) — 35,1 мбар (макс.) и 8,9 мбар (мин.).
Диаметр форсунок горелки для природного газа (G20) — 3,5 мм, для сжиженного газа (G30/G31) — 2,05 мм.
Система дымоудаления закрытая, принудительная. Котел может подключаться к коаксиальным трубам (внешний диаметр 100 мм, внутренний 60 мм) с максимальной длиной до 5 м (каждое колено 90° уменьшает длину на 1 м) или к раздельным трубам (диаметр 80 мм) с максимальной длиной до 10 м (колено 90° уменьшает длину на 0,5 м). Возможен вертикальный или горизонтальный вывод, а также подключение к общему дымоходу с использованием разделительных комплектов. В комплект поставки входит концентрическая диафрагма, которая устанавливается при длине труб менее 1 м для оптимизации параметров горения.

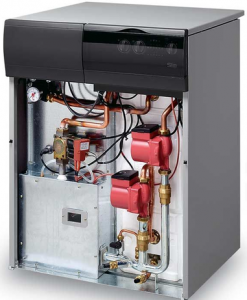

Гидравлические аксессуары в комплекте:
Встроенный циркуляционный насос.
Расширительный бак объемом 10 л (предварительное давление 1,0 бар).
Предохранительный клапан контура отопления на 3 бар.
Предохранительный клапан контура ГВС на 6 бар.
Манометр для контроля давления в системе отопления.
Автоматический воздухоотводчик.
Электронное управление осуществляется с помощью современного контроллера, встроенного в панель управления. На лицевой панели расположены переключатель режимов «лето-зима-сброс», регуляторы температуры отопления и ГВС (для встроенного бойлера), а также светодиодные индикаторы, отображающие состояние котла: наличие сетевого напряжения, работу отопления и ГВС, наличие пламени, блокировку по газу, перегрев, срабатывание датчика тяги, неисправности датчиков ГВС и отопления.
Режимы «ЗИМА/ЛЕТО»: в летнем режиме котел работает только на приготовление горячей воды (встроенный бойлер), насос системы отопления отключен; в зимнем режиме котел обеспечивает как отопление, так и нагрев воды в бойлере с приоритетом ГВС. При достижении заданной температуры воды в бойлере котел автоматически переключается на работу по контуру отопления.
Приоритет ГВС обеспечивает нагрев бойлера в первую очередь при наличии запроса на горячее водоснабжение. Приоритет можно отключить, установив регулятор температуры ГВС на минимальное значение, соответствующее функции защиты от замерзания.
Электронная модуляция пламени обеспечивает плавное изменение мощности горелки в зависимости от реальной потребности в тепле, поддерживая заданную температуру с высокой точностью и экономя топливо.
Автоматический розжиг осуществляется с помощью электронного зажигания. Контроль наличия пламени выполняется методом ионизации. При отсутствии пламени в течение заданного времени котел блокируется (загорается красный индикатор блокировки газа). Для сброса необходимо кратковременно перевести переключатель в положение «сброс».
Датчик тяги пневмореле (прессостат) контролирует наличие корректного потока воздуха в системе «вентилятор – трубы забора/отвода». При засорении воздуховодов, остановке вентилятора или разрыве соединительных трубок котел блокируется (загорается индикатор датчика тяги). Для восстановления работы после устранения причины необходимо выполнить сброс.
Термостат перегрева отключает горелку при превышении допустимой температуры теплоносителя, предотвращая аварийные ситуации. Для восстановления работы требуется сброс после остывания.
Защита от замерзания автоматически включается при снижении температуры теплоносителя ниже +5 °C и отключается при достижении 30 °C, независимо от сигнала комнатного термостата. Функция активна при наличии электропитания, газа и отсутствии блокировки котла. Для бойлера также предусмотрена защита от замерзания: при установке регулятора на минимальное значение электроника поддерживает температуру воды не ниже 5°C.
Антиблокировка насоса: если котел не работает более 24 часов, насос системы отопления и насос бойлера автоматически включаются на 1 минуту (функция работает при наличии электропитания и включенном переключателе режимов).
Постциркуляция насоса продолжается 3 минуты после каждого выключения горелки по сигналу комнатного термостата (для насоса отопления) или после нагрева воды в бойлере до заданной температуры (для насоса бойлера). При помощи переключателя на электронной плате время постциркуляции может быть увеличено до 4 часов.
Система антибактериальной защиты («антилегионелла») один раз в неделю электронная система управления котла нагревает воду в бойлере до температуры выше 60°C для предотвращения размножения бактерий легионеллы. Функция активируется в течение часа после подачи электричества на котел и после работы котла на контур отопления.
Возможность подключения комнатного термостата позволяет управлять котлом по температуре воздуха в помещении. Для этого необходимо снять перемычку на клеммной колодке и подключить термостат.
Возможность подключения датчика наружной температуры (опция) обеспечивает работу в режиме погодозависимого регулирования. При установке датчика котел автоматически корректирует температуру теплоносителя в зависимости от уличной температуры и выбранной отопительной кривой (настройка переключателем на электронной плате). Регулятор температуры отопления выполняет функцию выбора коэффициента Кт кривой.
Возможность подключения климатического регулятора QAA 73 (опция) по протоколу OpenTherm позволяет осуществлять более точное управление, программирование недельных графиков, интеграцию в системы «умный дом», а также получать расширенную диагностику неисправностей. Регулятор подключается к штатному разъему OpenTherm на электронной плате.
Возможность подключения программируемого таймера (опция) для контура отопления и отдельно для контура ГВС позволяет задавать недельные графики работы котла, автоматически снижая температуру в заданные периоды.
Газовый клапан SIT SIGMA 845 с электронной модуляцией позволяет точно дозировать подачу газа. Настройка максимального и минимального давления выполняется при калибровке котла с помощью встроенных регулировок. Клапан оснащен двумя штуцерами для измерения входного давления и давления на горелке.

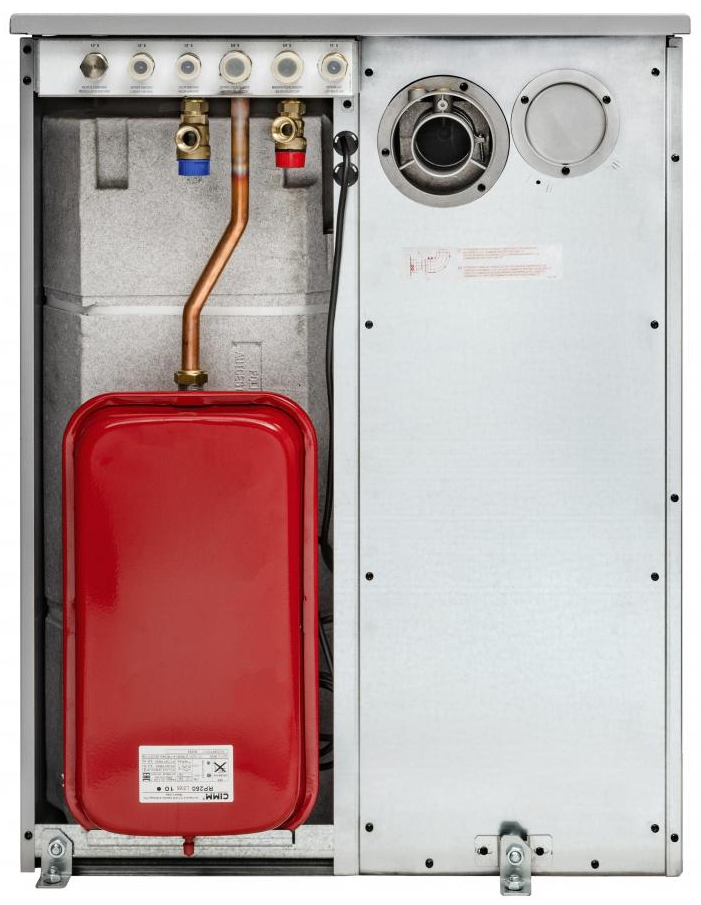

Гидравлические подключения:
Подача системы отопления («прямая») — G 3/4" (наружная резьба).
Обратка системы отопления («обратная») — G 3/4" (наружная резьба).
Подвод газа — G 1/2" (наружная резьба).
Вход холодной воды контура ГВС — G 1/2" (наружная резьба).
Выход горячей бытовой воды — G 1/2" (наружная резьба).
Рециркуляция ГВС — G 1/2" (внутренняя резьба).
Электрическое подключение: однофазная сеть напряжением 230 В / 50 Гц. Потребляемая электрическая мощность составляет 120 Вт (с учетом работы насосов). Требуется надежное заземление по схеме TN-C-S или TN-S. Рекомендуется установка стабилизатора напряжения для защиты от скачков, а также устройства защитного отключения (УЗО) с током утечки 30 мкА.
Требования к помещению: поскольку котел имеет закрытую камеру сгорания, специальных требований к вентиляции помещения не предъявляется. Расстояние от котла до стен: сзади — не менее 150 мм, справа и слева — не менее 100 мм, спереди — не менее 1000 мм для удобства обслуживания.
Требования к дымоходу: при использовании коаксиальной системы максимальная длина труб без терминала — 5 м, при использовании раздельных труб — до 10 м. Допускается горизонтальный и вертикальный вывод. Трубы должны иметь уклон не менее 1 см на метр в сторону улицы для отвода конденсата. При установке в общий дымоход необходимо использовать разделительный комплект и обеспечить герметичность соединений.
Гарантийный срок эксплуатации котла составляет 36 месяцев (3 года) при условии ежегодного профилактического обслуживания и соблюдения правил монтажа и эксплуатации.
Комплект поставки включает отопительный котел с встроенным бойлером, насосом, расширительным баком и манометром, датчик бойлера NTC, клеммную колодку, кабели для OpenTherm и сигнала блокировки, концентрическую диафрагму, руководство по эксплуатации и монтажу.
