Описание:

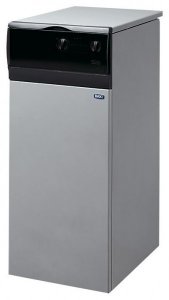

Газовый напольный котел BAXI Slim 1.230 Fi это высокоэффективное чугунное отопительное оборудование с открытой камерой сгорания, предназначенное для отопления помещений площадью до 230 м². Модель является одноконтурной, для обеспечения горячего водоснабжения требуется подключение внешнего бойлера косвенного нагрева. Котел поставляется с встроенными гидравлическими аксессуарами (циркуляционный насос, расширительный бак, манометр) и оснащен закрытой камерой сгорания, что позволяет использовать коаксиальные и раздельные системы дымоудаления.

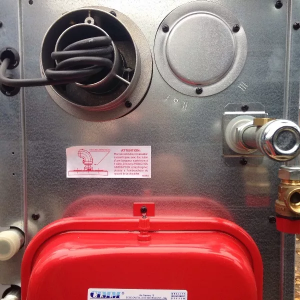

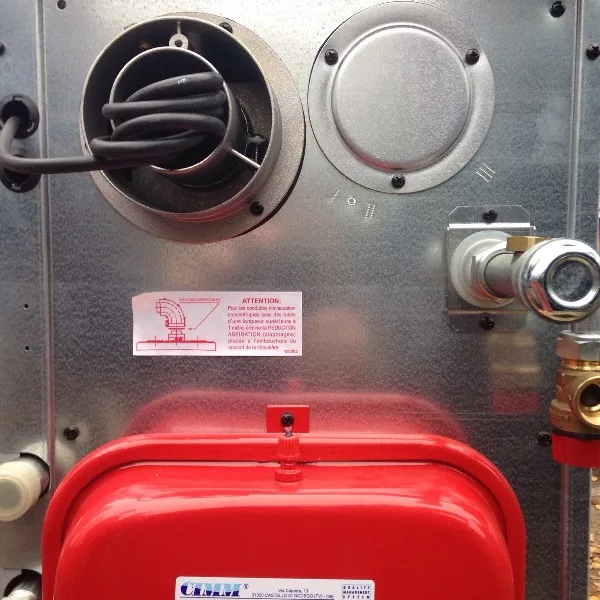

Тип камеры сгорания закрытая (турбированная). Это позволяет устанавливать котел в помещениях без традиционного вертикального дымохода. Продукты сгорания удаляются принудительно через коаксиальный дымоход 60/100 мм или раздельную систему 80/80 мм, что исключает сжигание кислорода из помещения и повышает безопасность эксплуатации.
Теплообменник чугунный, секционный, с оребренной поверхностью. Состоит из 4 элементов, обеспечивает высокую устойчивость к коррозии, долгий срок службы и стабильную теплоотдачу.
Максимальная потребляемая тепловая мощность составляет 24,5 кВт.
Максимальная полезная тепловая мощность в режиме отопления составляет 22,1 кВт, минимальная — 11,8 кВт. Этого достаточно для обогрева помещений площадью до 230 м² при высоте потолков 2,6 м и утеплении здания по СНиП (точное значение определяется проектом с учетом теплопотерь).
Коэффициент полезного действия (КПД) достигает 90%, что гарантирует эффективное использование природного газа и снижение затрат на отопление.
Объем теплоносителя в теплообменнике составляет 11,8 литра. Встроенный расширительный бак объемом 10 литров с предварительным давлением 1,0 бар компенсирует тепловое расширение воды в контуре отопления.
Максимальная температура воды на выходе из котла 95 °C. Рекомендуется эксплуатировать котел при температуре теплоносителя не ниже 50 °C, чтобы избежать обильного образования конденсата и повышенного коррозийного износа.
Расход природного газа (G20) при максимальной нагрузке составляет 2,59 м³/час, при минимальной — 1,43 м³/час.
Расход сжиженного газа (G30) при максимальной нагрузке составляет 1,93 кг/час, при минимальной — 1,06 кг/час. Для пропана (G31) расход составляет 1,90 кг/час (макс.) и 1,05 кг/час (мин.).
Номинальное давление природного газа (G20) на входе должно составлять 20 мбар.
Номинальное давление сжиженного газа (G30) — 30 мбар, для пропана (G31) — 37 мбар.
Давление на горелке для природного газа (G20) при максимальной мощности составляет 9,2 мбар, при минимальной — 2,9 мбар. Для сжиженного газа (G30) — 27,7 мбар (макс.) и 8,8 мбар (мин.), для (G31) — 35,5 мбар (макс.) и 8,2 мбар (мин.).
Диаметр форсунок горелки для природного газа (G20) — 3,15 мм, для сжиженного газа (G30/G31) — 1,75 мм.
Система дымоудаления и забора воздуха может быть выполнена по двум вариантам:

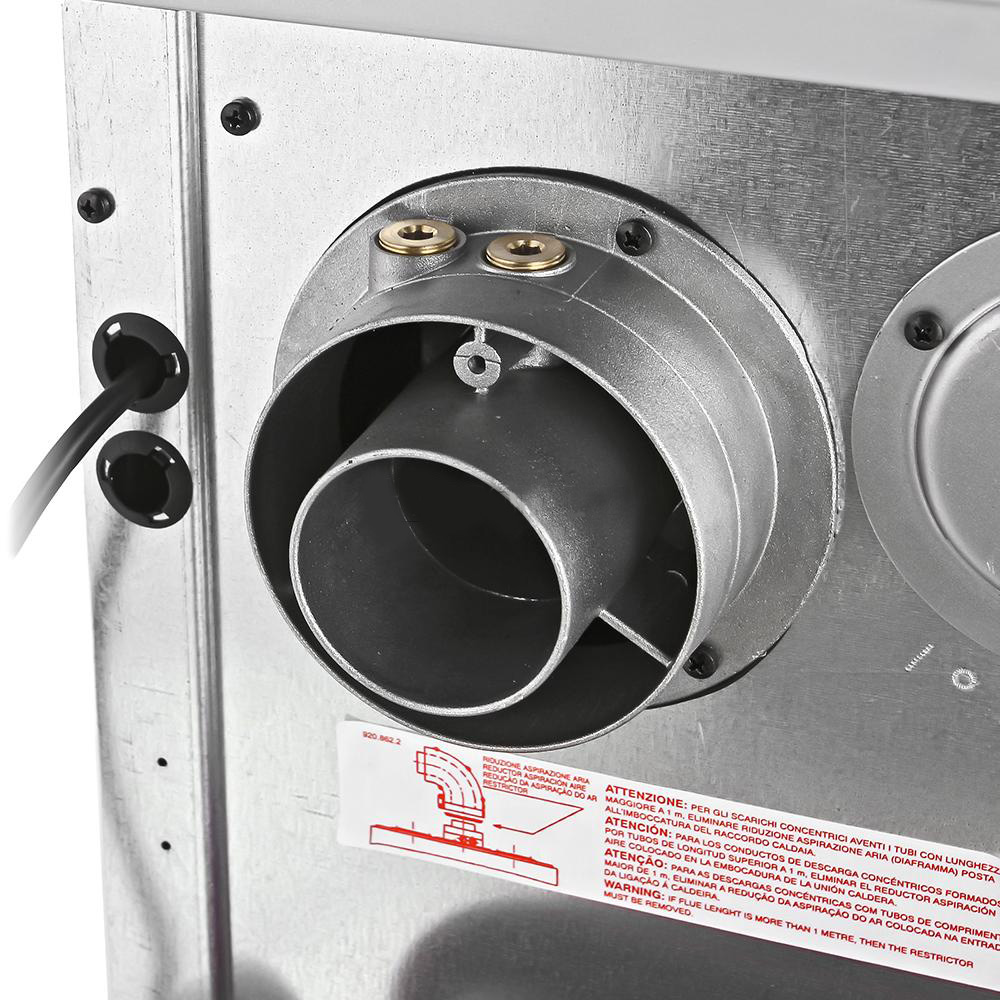

Коаксиальная система диаметром 60/100 мм (максимальная длина — 5 м, с уменьшением на 1 м за каждый отвод 90° и 0,5 м за отвод 45°).
Раздельная система диаметром 80/80 мм (максимальная длина горизонтальных труб — 10 м, вертикальных — 6 м).

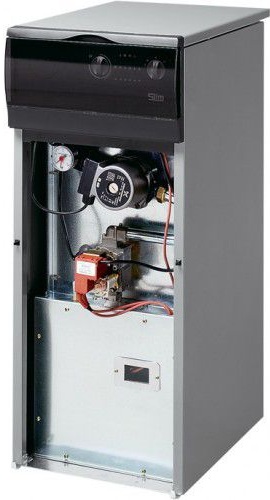

Гидравлические аксессуары в комплекте:
Встроенный циркуляционный насос (характеристики приведены на графике в разделе 20).

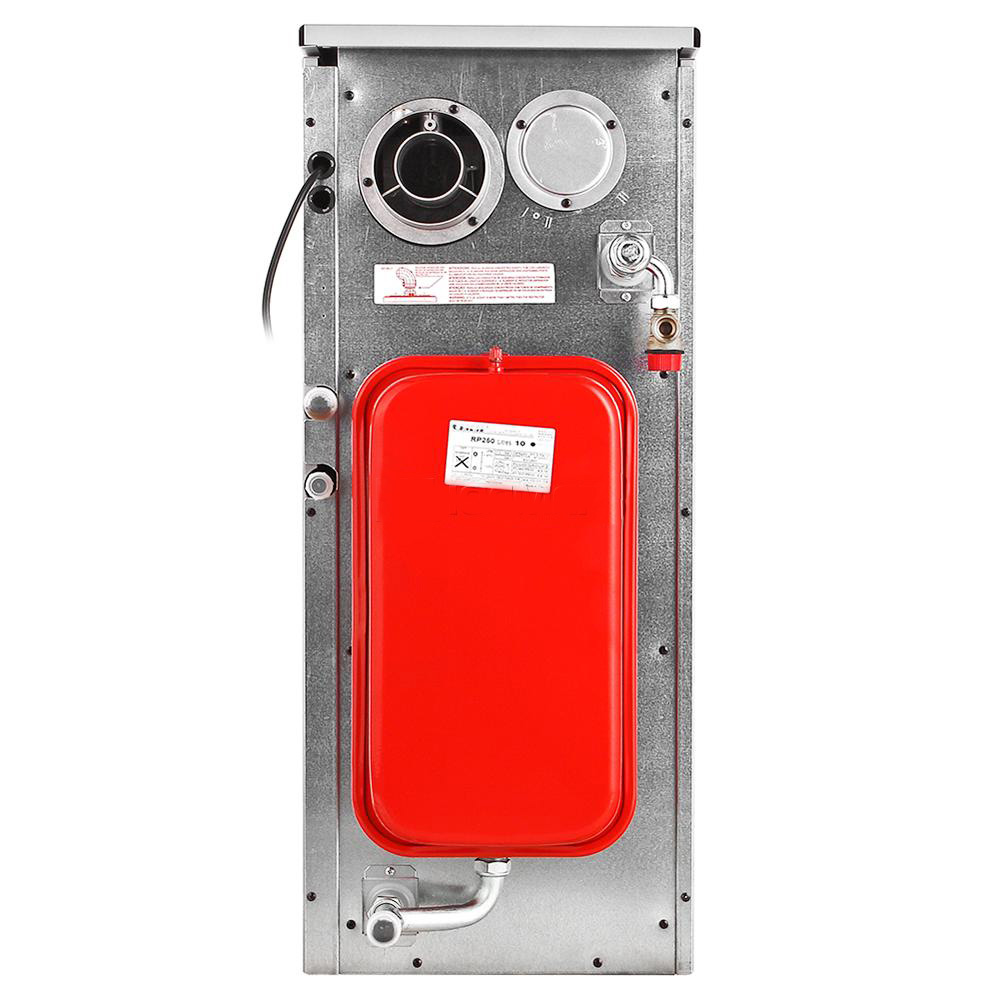

Расширительный бак объемом 10 л (предварительное давление 1,0 бар).
Манометр для контроля давления в системе отопления.

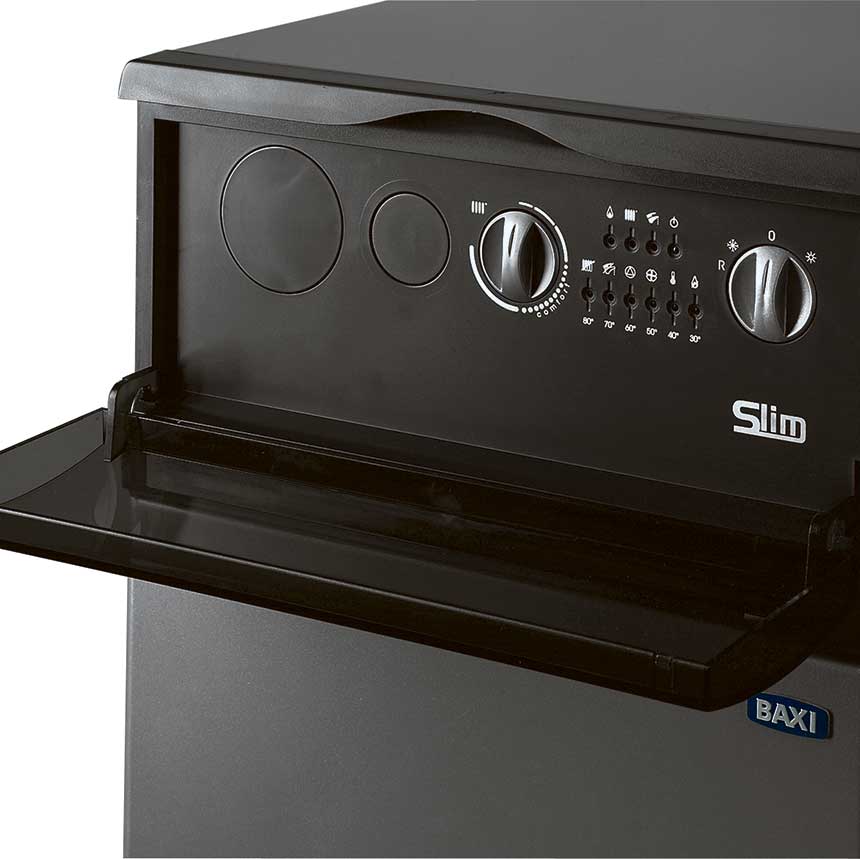

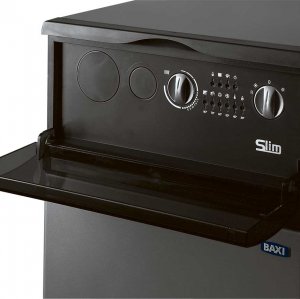

Электронное управление осуществляется с помощью современного контроллера, встроенного в панель управления. На лицевой панели расположены переключатель режимов «лето-зима-сброс», регуляторы температуры отопления и ГВС (при подключении бойлера), а также светодиодные индикаторы, отображающие состояние котла: наличие сетевого напряжения, работу отопления и ГВС, наличие пламени, блокировку по газу, перегрев, срабатывание датчика тяги (для закрытой камеры — прессостата), неисправности датчиков ГВС и отопления.
Режимы «ЗИМА/ЛЕТО» в летнем режиме котел работает только на приготовление горячей воды (при подключении бойлера), насос системы отопления отключен; в зимнем режиме котел обеспечивает как отопление, так и нагрев воды. Переключение осуществляется поворотным переключателем.
Электронная модуляция пламени обеспечивает плавное изменение мощности горелки в зависимости от реальной потребности в тепле, поддерживая заданную температуру с высокой точностью и экономя топливо.
Автоматический розжиг осуществляется с помощью электронного зажигания. Контроль наличия пламени выполняется методом ионизации. При отсутствии пламени в течение заданного времени котел блокируется (загорается красный индикатор блокировки газа). Для сброса необходимо кратковременно перевести переключатель в положение «сброс».
Датчик тяги (прессостат) для закрытой камеры сгорания контролирует наличие правильной работы вентилятора и целостность системы забора воздуха и отвода продуктов сгорания. При нарушении работы котел блокируется с индикацией на панели.
Термостат перегрева отключает горелку при превышении допустимой температуры теплоносителя, предотвращая аварийные ситуации. Для восстановления работы требуется сброс после остывания.
Защита от замерзания автоматически включается при снижении температуры теплоносителя ниже +5 °C и отключается при достижении 30 °C, независимо от сигнала комнатного термостата. Функция активна при наличии электропитания, газа и отсутствии блокировки котла.
Антиблокировка насоса если котел не работает более 24 часов, насос автоматически включается на 1 минуту (функция работает при наличии электропитания и включенном переключателе режимов).
Возможность подключения комнатного термостата позволяет управлять котлом по температуре воздуха в помещении. Для этого необходимо снять перемычку на клеммной колодке и подключить термостат.
Возможность подключения датчика наружной температуры (опция) обеспечивает работу в режиме погодозависимого регулирования. При установке датчика котел автоматически корректирует температуру теплоносителя в зависимости от уличной температуры и выбранной отопительной кривой (настройка переключателями на электронной плате).
Возможность подключения внешнего бойлера косвенного нагрева котел оснащен встроенным управлением для насоса загрузки бойлера и имеет вход для датчика температуры NTC или термостата бойлера. Приоритет ГВС обеспечивает нагрев бойлера в первую очередь.
Поддержка протокола OpenTherm котел оборудован штатным разъемом для подключения цифровых регуляторов (BAXI Connect+, QAA 73 и другие), что позволяет осуществлять более точное управление и интеграцию в системы «умный дом».
Возможность подключения программируемого таймера (опция) позволяет задавать недельные графики работы котла в контуре отопления. Таймер устанавливается на панель управления.
Газовый клапан с электронной модуляцией позволяет точно дозировать подачу газа. Настройка максимального и минимального давления выполняется при калибровке котла.
Гидравлические подключения:
Подача системы отопления — G 3/4" (наружная резьба).
Обратка системы отопления — G 3/4" (наружная резьба).
Подвод газа — G 1/2" (наружная резьба).
Электрическое подключение — однофазная сеть напряжением 230 В / 50 Гц. Потребляемая электрическая мощность составляет 170 Вт (с учетом работы вентилятора). Требуется надежное заземление.
Требования к помещению: объем помещения не менее 8 м³, расстояние от котла до стен: сзади — не менее 150 мм, справа и слева — не менее 100 мм, спереди — не менее 1000 мм. В помещении должна быть естественная вентиляция.
Гарантийный срок эксплуатации котла составляет 36 месяцев (3 года) при условии ежегодного профилактического обслуживания и соблюдения правил монтажа и эксплуатации.
Комплект поставки включает отопительный котел с встроенным насосом и расширительным баком, датчик бойлера NTC, клеммную колодку для подключения насоса бойлера, кабели для OpenTherm и сигнала блокировки, руководство по эксплуатации и монтажу.
