Описание:

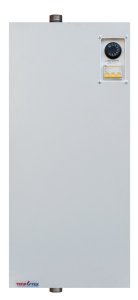

Теплотех ЭВП-18 — это мощный электроводоподогреватель номинальной мощностью 18 кВт, предназначенный для использования в системах водяного отопления жилых, коммерческих и производственных помещений. Модель ориентирована на обогрев площадей до 180 м² (при высоте потолков до 2,5 метров) и может работать как автономно, так и совместно с твердотопливным котлом. В отличие от младших моделей серии, ЭВП-18 оснащен автоматическим управлением с одним магнитным пускателем и предназначен для работы только на полную мощность.
Основное назначение: Нагрев теплоносителя (воды) для замкнутых или открытых систем водяного отопления, работающих при давлении не более 0,15 МПа (1,5 атм).
Совместная работа: Может использоваться не только как основной источник тепла, но и в паре с твердотопливным котлом (например, для поддержания температуры, когда твердое топливо прогорело, или для автоматического догрева в межсезонье).
Условия эксплуатации: Предназначен для установки внутри помещений с невзрывоопасной средой и температурой воздуха от +1°С до +35°С (климатическое исполнение УХЛ4).
Тип управления: Автоматическое, но без ступенчатой регулировки. В отличие от младших моделей (ЭВП-3...12), где мощность регулируется тремя выключателями, ЭВП-18 имеет один автоматический выключатель, который включает все ТЭНы одновременно на 100% мощности.
Коммутация: Включение и отключение нагревателей осуществляется через магнитный пускатель (контактор) МП1, который управляется терморегулятором. Это обеспечивает надежную коммутацию больших токов (до 30 А на фазу).
Нагревательные элементы: В котле установлены шесть ТЭНов, скоммутированных таким образом, чтобы обеспечить равномерную нагрузку на три фазы.
Автоматическое поддержание температуры: После того как вода нагреется до заданной температуры (установленной терморегулятором), терморегулятор размыкает цепь управления магнитного пускателя, и нагрев отключается. При остывании воды ниже установленного порога цепь замыкается, пускатель включает ТЭНы, и нагрев возобновляется. Это обеспечивает автоматическое поддержание температуры теплоносителя в заданном диапазоне.
Подключение к сети: Модель ЭВП-18 подключается только к трехфазной сети напряжением ~380 В, частотой 50 Гц. Фазный ток составляет 30 А. Для безопасной эксплуатации обязательно подключение через устройство защитного отключения (УЗО) на номинальный ток 32 А (трехфазное).
Автоматический выключатель: Один переключатель на корпусе служит для включения питания котла и подачи напряжения на цепь управления.
Термостат (терморегулятор): Механический регулятор температуры теплоносителя. Ручка термостата позволяет устанавливать желаемую температуру воды в диапазоне от 0 до 85°С.
Вращение по часовой стрелке – увеличение температуры.
Вращение против часовой стрелки – уменьшение.
Включение циркуляционного насоса: При включении автоматического выключателя автоматически подается питание на клеммы для подключения внешнего циркуляционного насоса. Это позволяет организовать систему с принудительной циркуляцией, что необходимо для эффективной работы мощного котла.
Режим «Только насос»: Если необходимо включить только циркуляционный насос без нагрева воды, нужно повернуть ручку термостата против часовой стрелки до упора. В этом положении термостат не замыкает цепь управления магнитного пускателя, и нагрев не включается, но питание на насос продолжает поступать (через автоматический выключатель).
Подключение внешнего терморегулятора: На клеммной колодке ХТ2 предусмотрены контакты для подключения выносного комнатного термостата (приобретается отдельно). Это позволяет автоматически поддерживать заданную температуру воздуха в помещении, что дает дополнительную экономию электроэнергии и повышает комфорт. Внешний термостат подключается параллельно или последовательно в цепь управления.
Класс электробезопасности: I (первый) по ГОСТ Р МЭК 335-1. Это означает, что изделие должно быть обязательно заземлено.
Термовыключатель (защита от перегрева): Встроенное устройство аварийного отключения. Оно представляет собой нормально замкнутый термостат с фиксированной настройкой, который размыкает цепь питания катушки магнитного пускателя, если температура теплоносителя превысит 90°С. Это аварийное отключение дублирует основной терморегулятор и предотвращает перегрев и закипание воды в котле. После остывания воды до безопасной температуры термовыключатель автоматически возвращается в исходное состояние (замыкается), и работа возобновляется после срабатывания основного терморегулятора.
Требования к заземлению: Корпус водонагревателя и вся система отопления должны быть надежно заземлены отдельным проводником, сечением не менее фазного. Категорически запрещается использовать для заземления трубы водопровода, отопления или газа.
Требования к системе отопления: Запрещается устанавливать запорную арматуру между водонагревателем и расширительным бачком.
Максимально допустимое рабочее давление в системе – 0,15 МПа (1,5 атм / 15 м вод. ст.).
