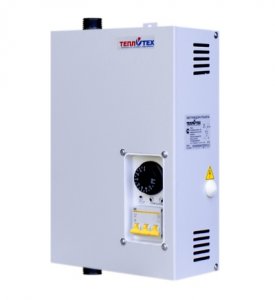

Электрический котёл ТЕПЛОТЕХ ЭВП-3

Теплотех ЭВП-3 — это компактный электроводоподогреватель мощностью 3 кВт, предназначенный для использования в системах водяного отопления жилых и бытовых помещений. Модель ориентирована на обогрев площадей до 30 м² (при высоте потолков до 2,5 метров) и может работать как автономно, так и совместно с твердотопливным котлом. Отличительной чертой является простота конструкции, ручное управление и доступность.



Основное назначение: Нагрев теплоносителя (воды) для замкнутых или открытых систем водяного отопления.



Совместная работа: Может использоваться не только как основной источник тепла, но и в паре с твердотопливным котлом (например, для поддержания температуры, когда твердое топливо прогорело).



Условия эксплуатации: Предназначен для установки внутри помещений с невзрывоопасной средой и температурой воздуха от +1°С до +35°С (климатическое исполнение УХЛ4).

Тип управления: Ручное, ступенчатое. Водонагреватель оснащен тремя автоматическими выключателями на лицевой панели.



Регулировка мощности: Выключатели позволяют изменять мощность котла пропорционально 1/3, 2/3 и 100% от номинальной мощности. Комбинации включения выключателей дают возможность точно подобрать необходимый уровень нагрева в зависимости от погоды на улице:



Включение первого выключателя: 1/3 мощности (1 кВт).



Включение второго выключателя: еще 1/3 мощности (в сумме 2/3 или 2 кВт).

Включение третьего выключателя: полная мощность 3 кВт.



Автоматическое поддержание температуры: После того как вода нагреется до заданной температуры (установленной терморегулятором), нагрев автоматически отключается. При остывании воды ниже установленного порога нагрев снова автоматически включается.



Подключение к сети: Модель ЭВП-3 подключается к однофазной сети напряжением ~220 В, частотой 50 Гц. Для безопасной эксплуатации обязательно подключение через устройство защитного отключения (УЗО) на номинальный ток 16 А.

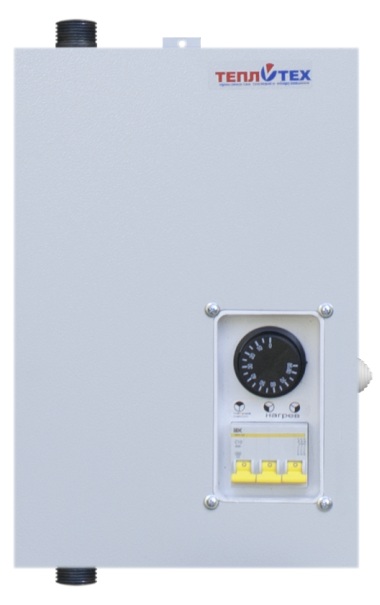

Выключатели мощности: Три переключателя, расположенные на корпусе, служат для ручного выбора ступени нагрева.



Термостат (терморегулятор): Механический регулятор температуры теплоносителя. Ручка термостата позволяет устанавливать желаемую температуру воды в диапазоне от 0 до 85°С.



Вращение по часовой стрелке – увеличение температуры.

Вращение против часовой стрелки – уменьшение.

Включение циркуляционного насоса: При включении первого выключателя (крайнего слева) автоматически подается питание на клеммы для подключения внешнего циркуляционного насоса. Это позволяет организовать систему с принудительной циркуляцией для более эффективного обогрева.

Режим «Только насос»: Если необходимо включить только циркуляционный насос без нагрева воды, нужно повернуть ручку термостата против часовой стрелки до упора. В этом положении нагрев блокируется, но питание на насос продолжает поступать (при включенном первом выключателе).

Подключение внешнего терморегулятора: Существует возможность подключения выносного комнатного термостата (приобретается отдельно) для более точного поддержания температуры воздуха в помещении.

Класс электробезопасности: I (первый) по ГОСТ Р МЭК 335-1. Это означает, что изделие должно быть обязательно заземлено.

Термовыключатель (защита от перегрева): Встроенное устройство аварийного отключения. Оно автоматически размыкает цепь питания ТЭНов, если температура теплоносителя превысит 90°С. После остывания воды до безопасной температуры термовыключатель автоматически возвращается в исходное состояние, и работа возобновляется. Эта функция предотвращает перегрев и возможное закипание воды в котле.

Требования к заземлению: Корпус водонагревателя и вся система отопления должны быть надежно заземлены отдельным проводником, сечением не менее фазного. Категорически запрещается использовать для заземления трубы водопровода, отопления или газа.

Требования к системе отопления: Запрещается устанавливать запорную арматуру между водонагревателем и расширительным бачком.



Максимально допустимое рабочее давление в системе – 0,15 МПа (1,5 атм / 15 м вод. ст.).
