Описание:

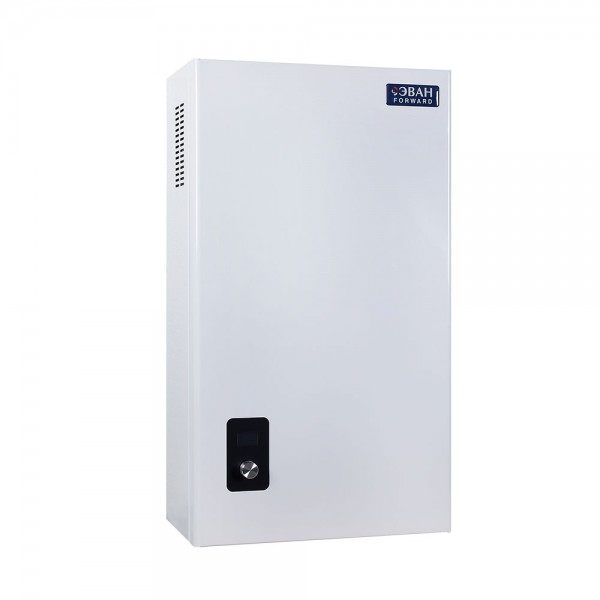

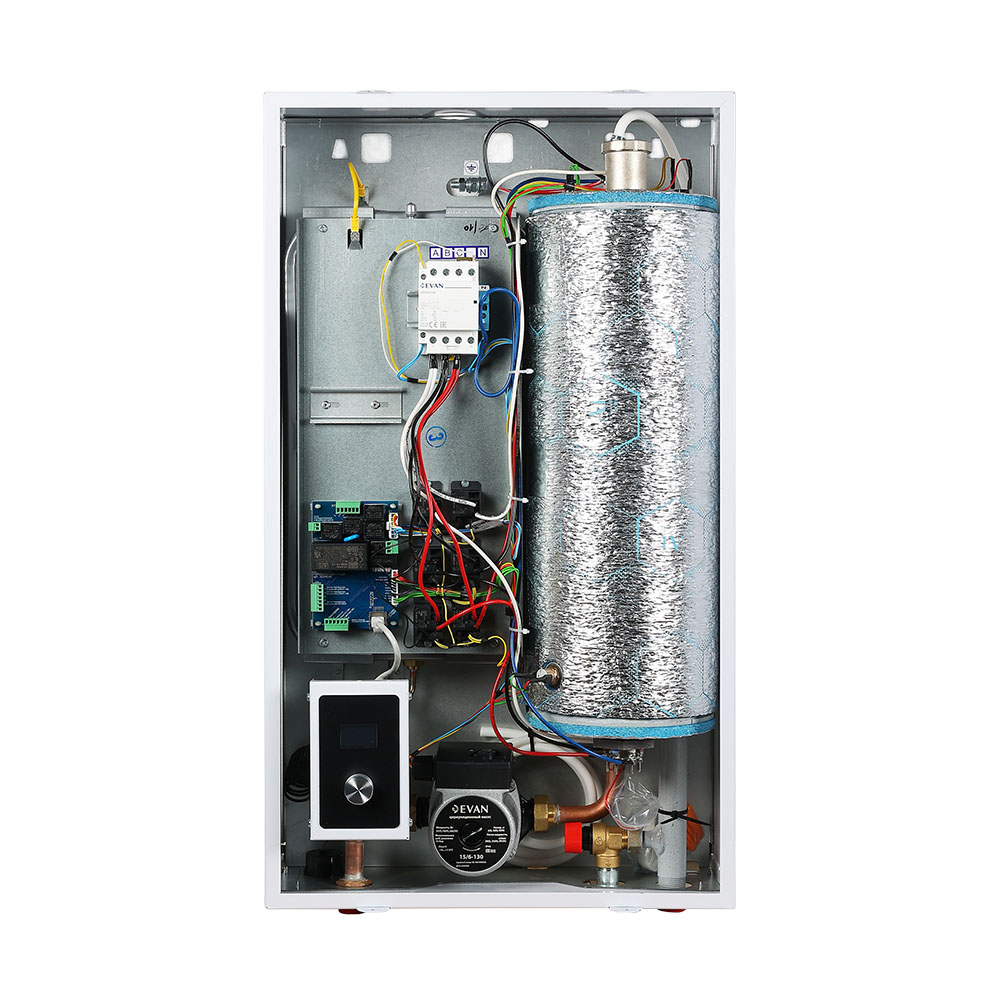

ЭВАН FORWARD-18 — это мощный настенный электрокотел номинальной мощностью 18 кВт, представляющий собой полноценную мини-котельную с расширенными интеллектуальными возможностями. Модель относится к линейке «FORWARD» и предназначена для отопления жилых и коммерческих помещений площадью до 180 м². Котел может использоваться как в качестве основного, так и резервного источника тепла, легко интегрируется в системы «умного дома» благодаря поддержке протоколов OpenTherm и ModBus.

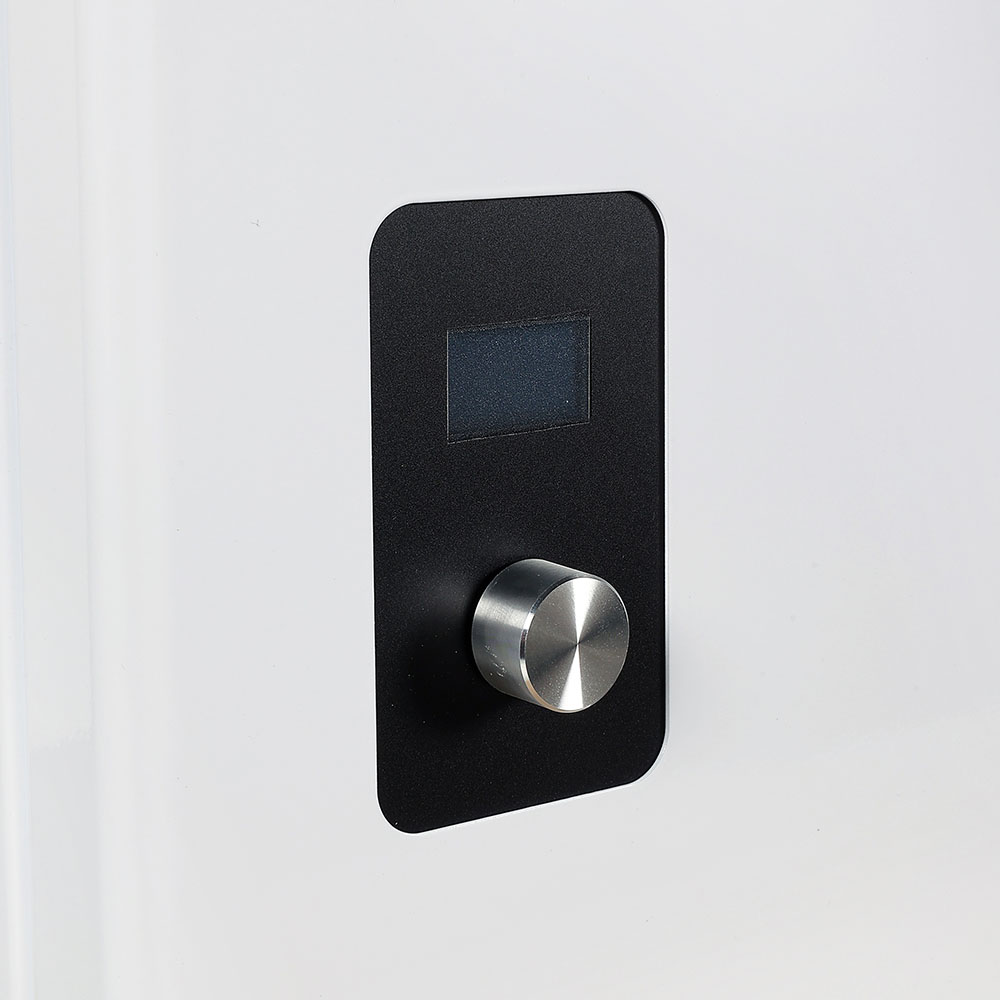

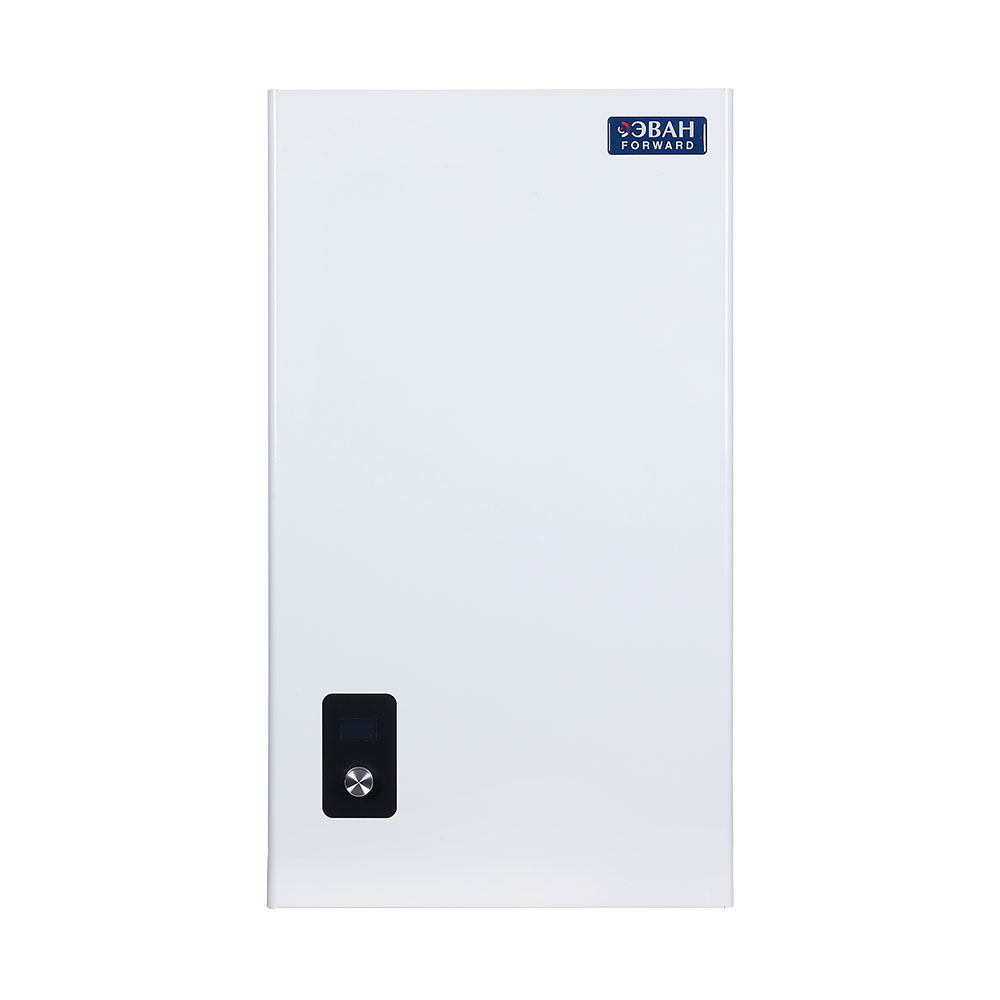

Цифровой интерфейс с поворотным энкодером: Котел оснащен информативным ЖК-дисплеем и удобной ручкой регулировки, совмещенной с кнопкой. Управление осуществляется путем поворота и нажатия ручки, что позволяет легко навигировать по меню и настраивать параметры. На дисплее отображается текущая температура, выбранный режим работы и текстовые сообщения о неисправностях.
Поддержка протоколов «умного дома»: Котел может быть интегрирован в систему «умного дома» благодаря поддержке протоколов OpenTherm и ModBus RTU. Это позволяет подключать внешние контроллеры (например, MyHeat SMART) для расширенного управления, в том числе дистанционного через интернет.
Встроенный Wi-Fi модуль: Котел оснащен встроенным Wi-Fi модулем, обеспечивающим локальное управление через панель или мобильное приложение, а при наличии интернет-соединения — удаленный доступ. Предусмотрено OTA-обновление прошивки.
Поддержка метео-сервера: Котел может получать актуальные данные о погоде через интернет для более точного погодозависимого регулирования без необходимости установки уличного датчика.
Внешнее управление: Предусмотрена возможность подключения внешнего механического термостата или контроллера через специальную колодку. В настройках можно выбрать тип внешнего управления (OpenTherm, ModBus или обычный термостат).
Каскадное управление: Реализована возможность каскадного управления (ведущий/ведомый) для совместной работы нескольких котлов, что позволяет увеличить общую мощность системы отопления.
Самодиагностика: Система автоматически отслеживает состояние датчиков и узлов, выводя на дисплей текстовые сообщения о неисправностях. Все сообщения об ошибках записываются в энергонезависимую память для упрощения диагностики при сервисном обслуживании.
Часы с автономным питанием: Для сохранения времени при отключении электропитания котла.
Суточное и недельное программирование температуры: Котел поддерживает гибкую настройку графика работы, что позволяет эффективно использовать многотарифные счетчики электроэнергии и создавать комфортный климат в соответствии с режимом проживания.
6 ступеней регулировки мощности: Модель мощностью 18 кВт имеет шесть ступеней регулировки мощности: 3 / 6 / 9 / 12 / 15 / 18 кВт. Это позволяет максимально точно подстраивать производительность под текущие потребности и существенно экономить электроэнергию.
Автоматическое управление мощностью: Количество работающих ТЭНов определяется контроллером автоматически в зависимости от различных условий: температуры теплоносителя, температуры воздуха в помещении или погодных условий.
Ограничение максимальной мощности: В настройках котла предусмотрена возможность программного ограничения максимальной потребляемой мощности. Это уменьшает количество включаемых ТЭНов и позволяет адаптировать котел под возможности электросети.

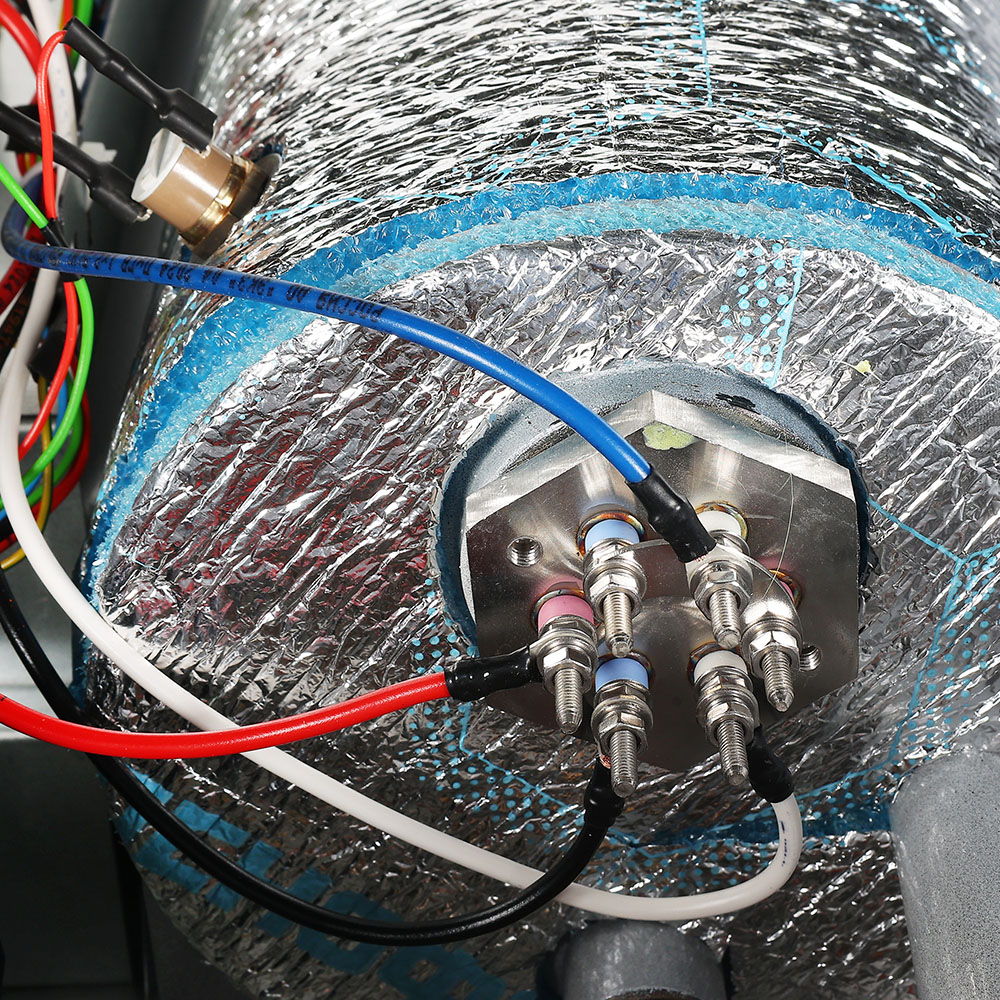

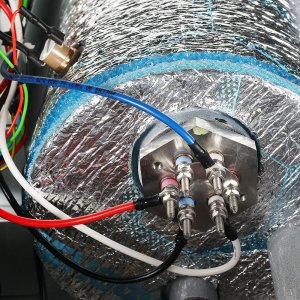

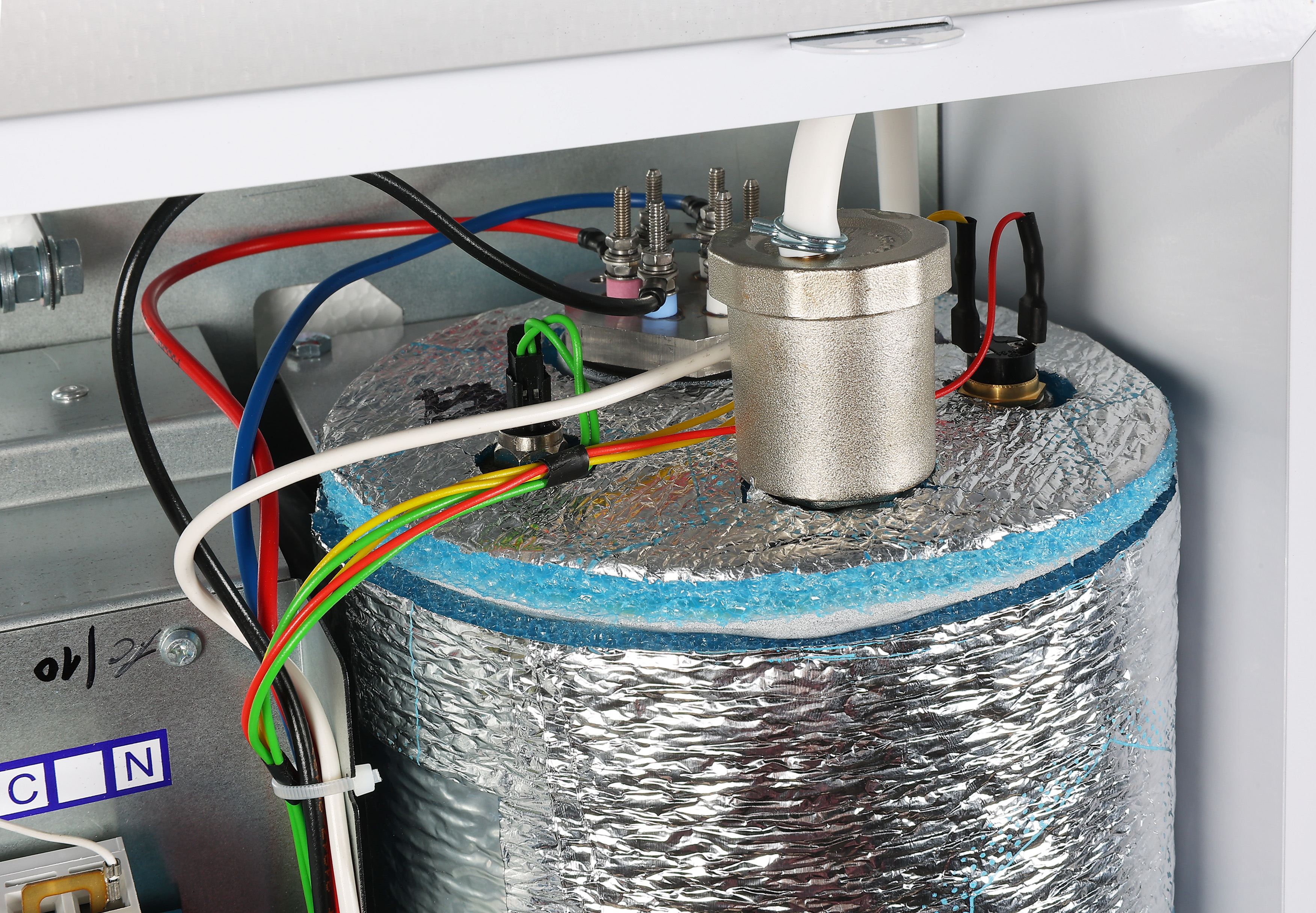

Качественные ТЭНы из нержавеющей стали: В котле используются надежные и долговечные блочные нагревательные элементы из нержавеющей стали, что обеспечивает устойчивость к коррозии и долгий срок службы. Количество ТЭНов — 2 блока (по 3 ТЭНа в каждом) или 3 ТЭНа по 6 кВт в зависимости от конструктивного исполнения.
Ротация ТЭНов: Для увеличения ресурса нагревательных элементов автоматика поочередно задействует разные группы ТЭНов, обеспечивая равномерную выработку их ресурса, плавный запуск и предотвращение перегрузок.

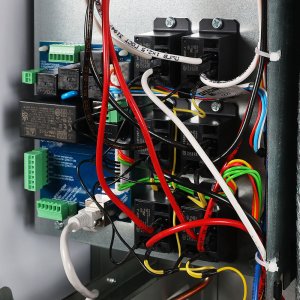

Раздельные силовые реле: Реле вынесены с печатной платы, что позволяет легко заменить их в случае неисправности и повышает ремонтопригодность котла.
Напряжение питания: Модель мощностью 18 кВт подключается к трехфазной сети ~380 В, 50 Гц. Номинальный ток автоматического выключателя — 40 А, сечение подводящего медного кабеля — не менее 6 мм².
Защита электроники: Для защиты чувствительной электроники от скачков напряжения предусмотрена возможность подключения стабилизатора напряжения (рекомендуемая мощность не менее 500 Вт).
Высокий КПД: Коэффициент полезного действия составляет 99-99,5%.

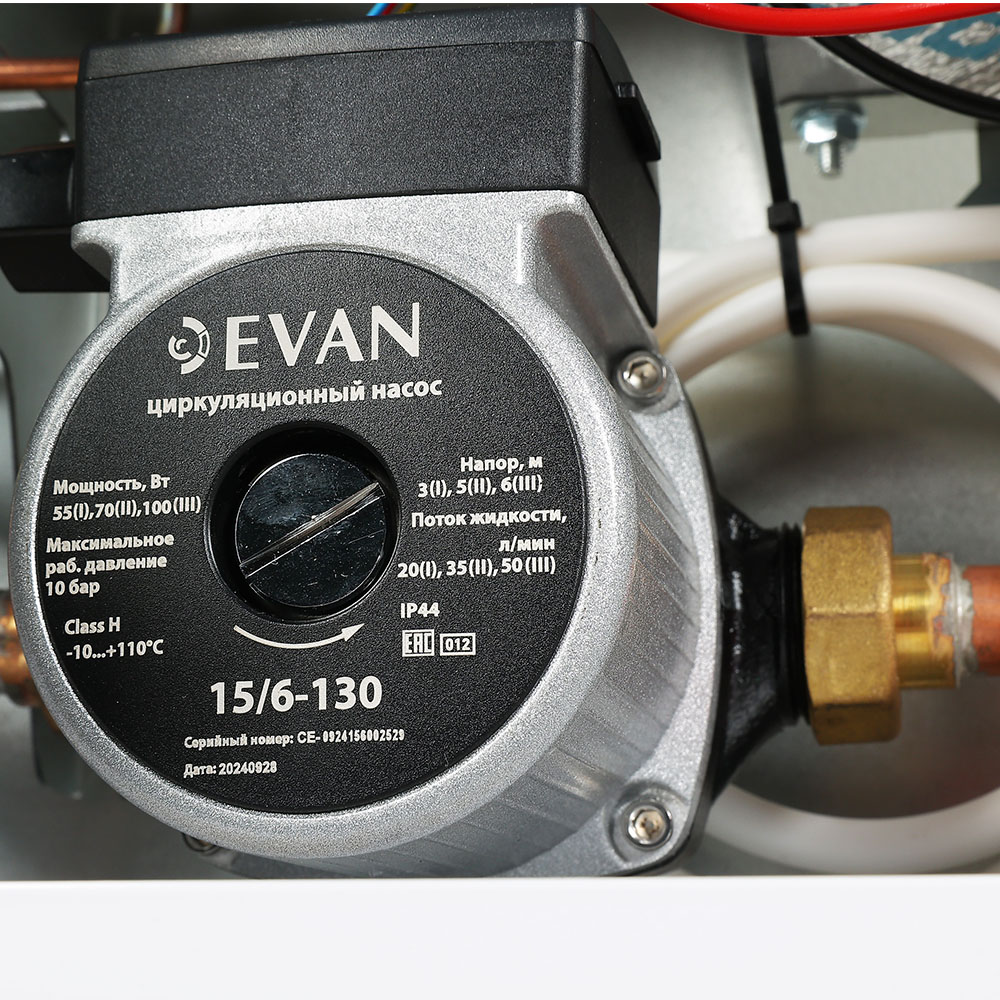

Циркуляционный насос: Встроенный насос обеспечивает принудительную циркуляцию теплоносителя. Предусмотрена настройка времени выбега насоса (от 0 до 60 минут), что позволяет организовать периодическую работу насоса для экономии электроэнергии.
Расширительный бак: Мембранный бак объемом 8 литров компенсирует тепловое расширение воды при нагреве. Начальное давление в баке — 0,15 МПа (1,5 бар).

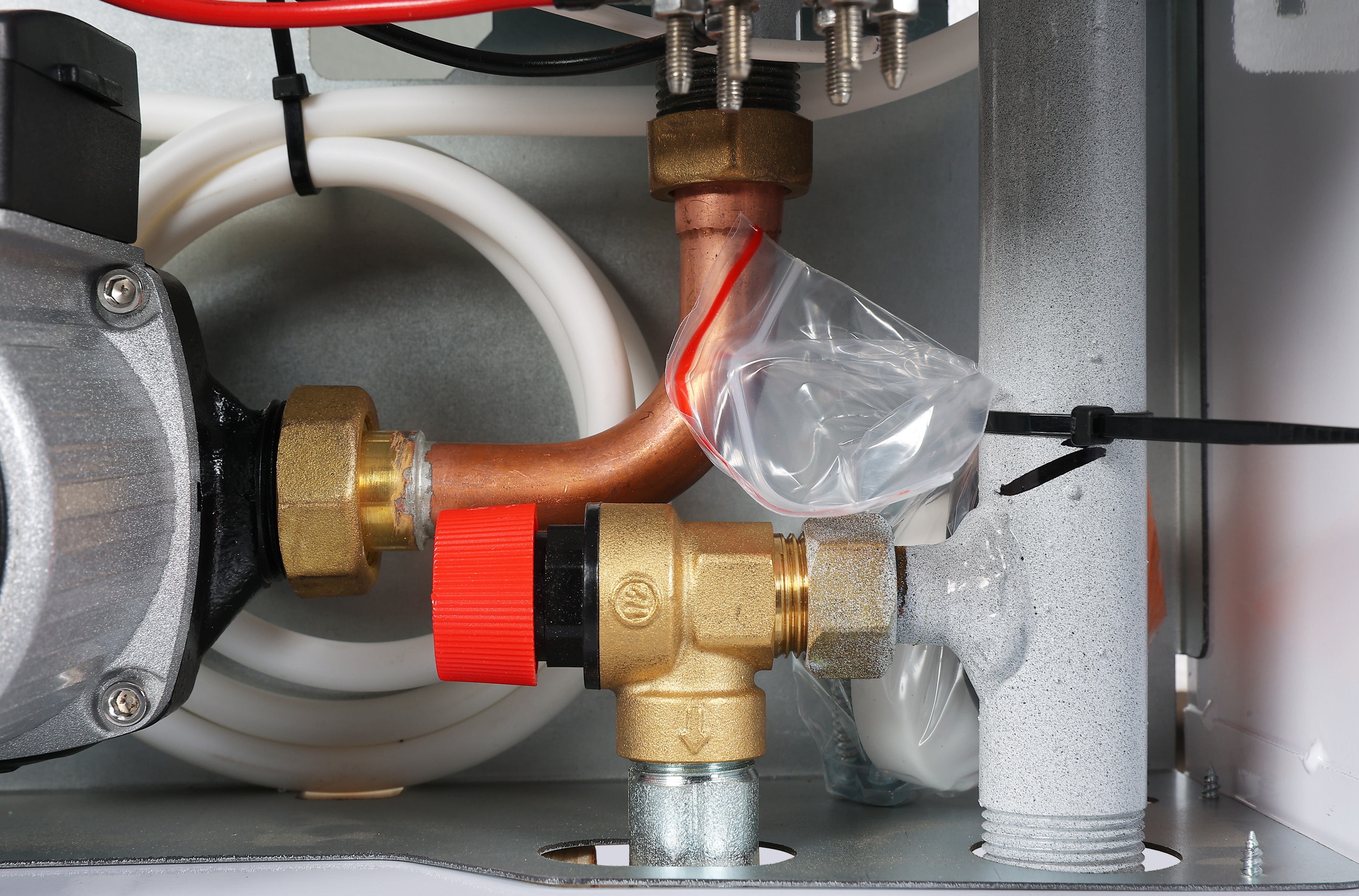

Группа безопасности: В комплектацию входят: Предохранительный клапан для сброса избыточного давления (срабатывает при 0,3 МПа / 3 бар), Автоматический воздухоотводчик для удаления воздушных пробок, Встроенный манометр для визуального контроля давления в системе, Реле минимального давления (датчик давления), отключающее котел при падении давления ниже 0,07 МПа (0,7 бар).

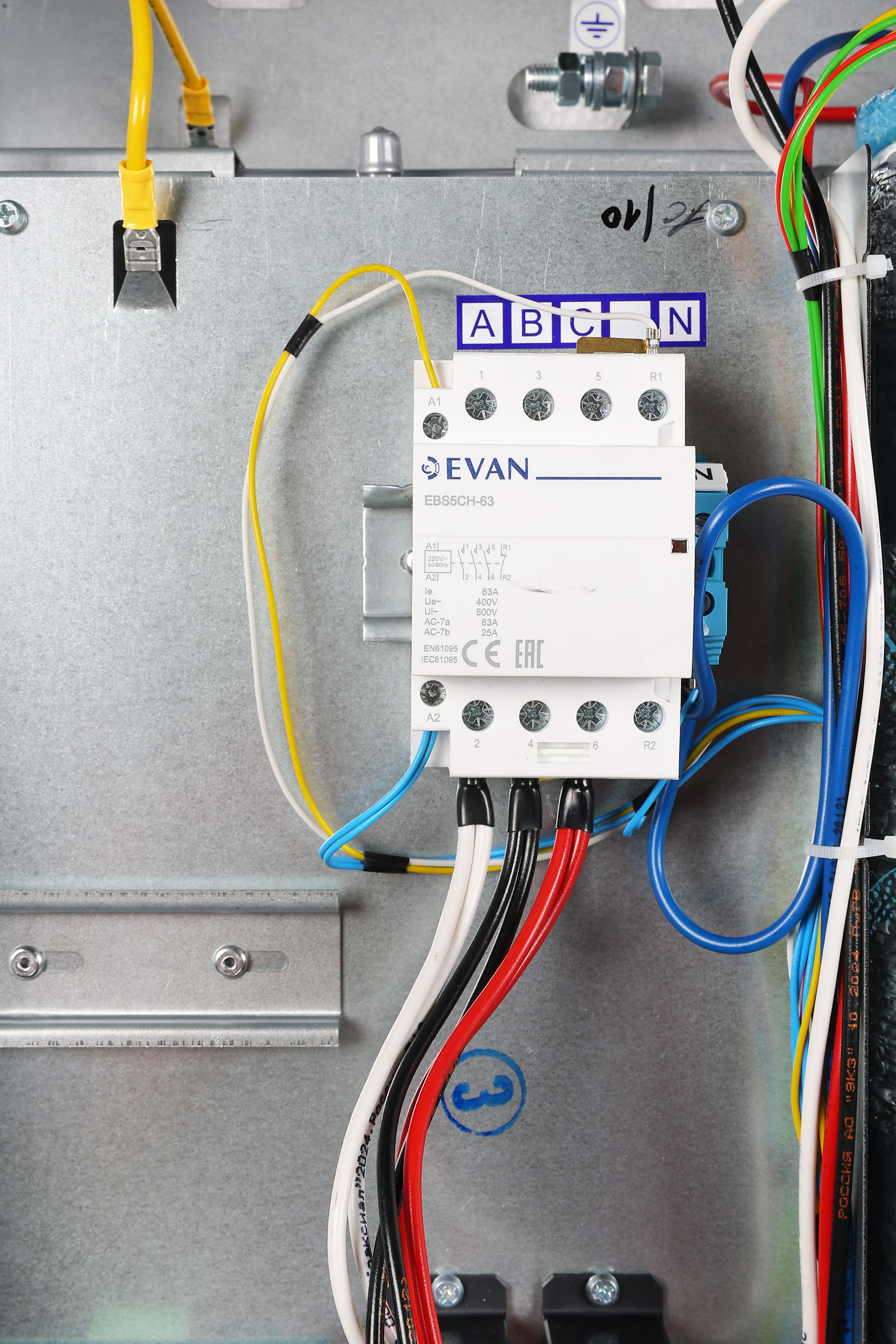

Встроенный модульный контактор: Обеспечивает надежную коммутацию нагрузки и дополнительный уровень защиты.

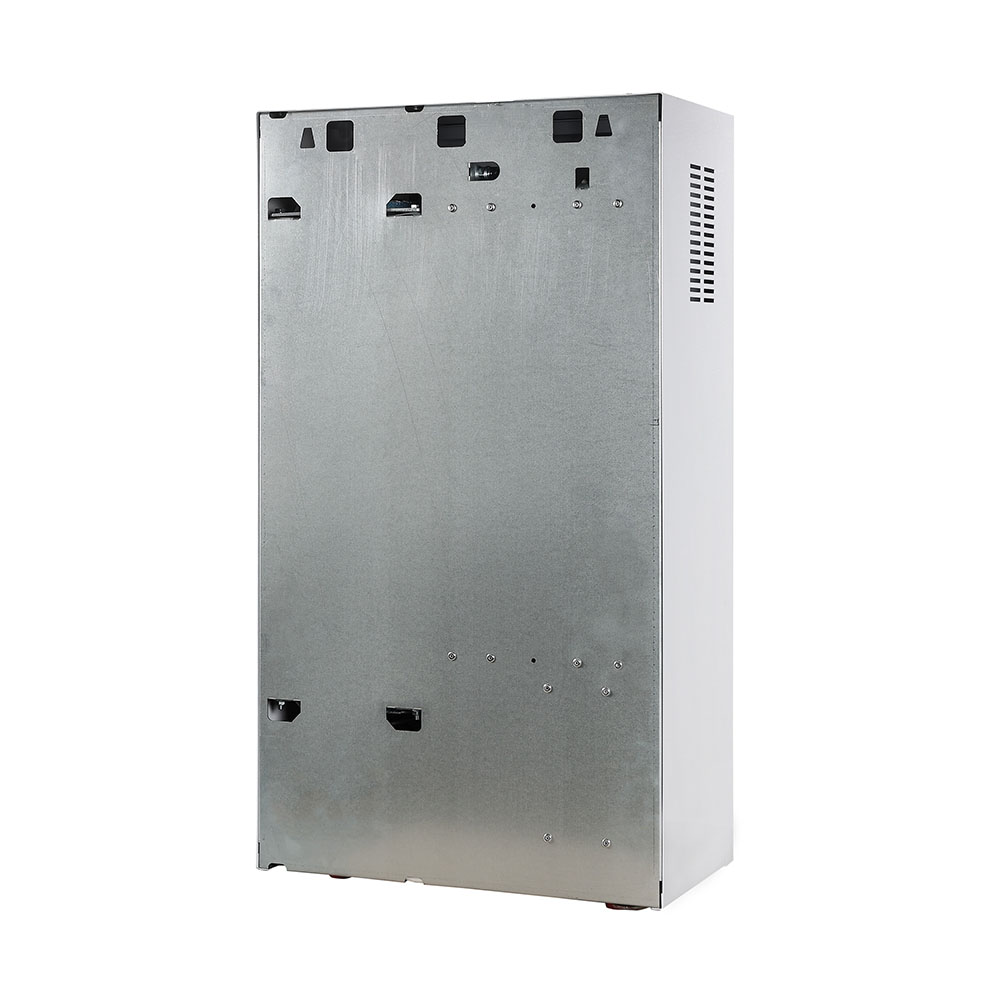

Теплоизолированный корпус: Корпус из конструкционной стали с теплоизоляцией снижает теплопотери и предотвращает ожоги.

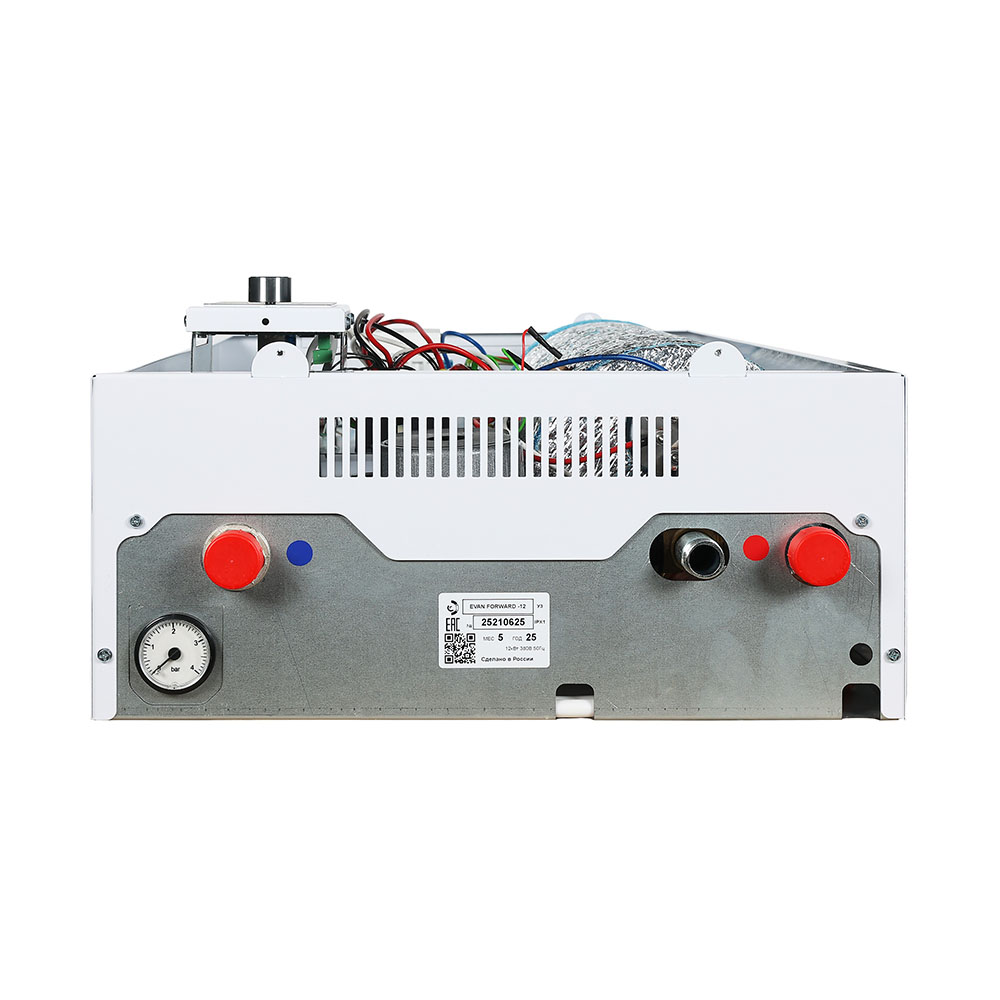

Присоединительные патрубки: Патрубки подачи и обратки имеют наружную резьбу G 3/4".
Режимы работы:
«ОТОПЛЕНИЕ»: Классический режим поддержания заданной температуры теплоносителя (диапазон от +8 до +85 °С). Заводская настройка — 70 °С.
«КОМНАТНЫЙ»: Режим поддержания комфортной температуры воздуха в помещении по сигналу от подключенного датчика температуры воздуха (входит в комплект). Диапазон регулировки — от +5 до +35 °С. Заводская настройка — 23 °С.
«УЛИЧНЫЙ» (погодозависимое регулирование): Автоматическое изменение температуры теплоносителя в зависимости от температуры наружного воздуха по одной из заданных погодозависимых кривых. Датчик наружной температуры подключается дополнительно (в комплект не входит). Поддерживается погодозависимый алгоритм двойного регулирования нагрева на базе анализа как наружной, так и комнатной температуры . Заводская настройка кривой — 40 °С.
Горячее водоснабжение (опционально). Возможность подключения бойлера: Котел может управлять нагревом воды в бойлере косвенного нагрева для горячего водоснабжения. Требуется подключение трехходового клапана и NTC-датчика температуры на 10 кОм. Рекомендуется использовать модуль управления ГВС EVAN AQUA.
Диапазон регулировки температуры ГВС: от +40 до +75 °С.
Приоритет ГВС: Режим ГВС работает в приоритете с другими режимами отопления.
Режим «Антилегионелла»: Поддерживается еженедельная автоматическая профилактика размножения бактерий в системе ГВС путем кратковременного нагрева воды до высокой температуры.
Защита от перегрева: Аварийный самовозвратный термовыключатель отключает ТЭНы при превышении температуры теплоносителя 92±3°С.
Защита от низкого давления: Реле минимального давления отключает котел при падении давления в системе ниже 0,07 МПа (0,7 бар).
Защита от избыточного давления: Предохранительный клапан защищает систему от превышения допустимого давления.
Защита от замерзания: При падении температуры теплоносителя ниже критического уровня котел автоматически включается для прогрева системы.
Защита от завоздушивания: Автоматический воздухоотводчик обеспечивает удаление воздушных пробок.
Высокая точность регулирования: Благодаря встроенному в колбу котла NTC-датчику температуры обеспечивается высокая точность поддержания заданных параметров.
Максимальное рабочее давление: Допустимое давление в системе отопления составляет 0,26-0,3 МПа (2,6-3 бар).
Требования к теплоносителю: Рекомендуется использовать питьевую воду с общей минерализацией не выше 1000 мг/дм³, жесткостью не более 7 мг/дм³, pH 6-9. Допускается применение антифризов, сертифицированных для систем отопления (максимальная концентрация гликоля — 50%).
Датчик температуры воздуха в комплекте: В комплект поставки входит проводной датчик комнатной температуры для реализации режима «КОМНАТНЫЙ».
Подключение различных типов датчиков: Котел поддерживает подключение как цифровых датчиков DS18B20, так и промышленных токовых датчиков 4..20 мА (ДТВ-01-12) с возможностью удаления от котла до 100 метров.
Бесшумность в работе: Котел работает практически бесшумно, что позволяет устанавливать его в жилых помещениях.
Комплектация: В поставку входят котел, закладная, комплект крепежа, датчик температуры воздуха, руководство по эксплуатации, сальник, ремкомплект (кольца, 2 предохранителя).
