Описание:

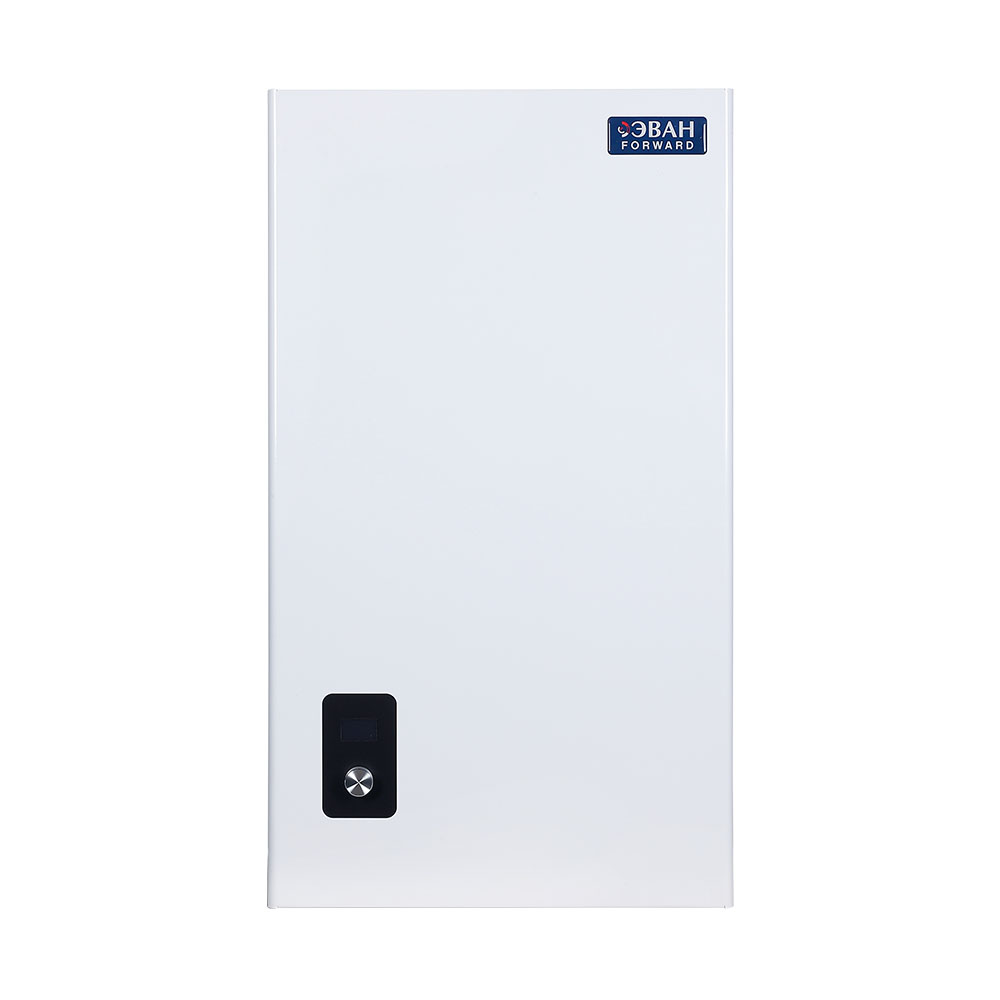

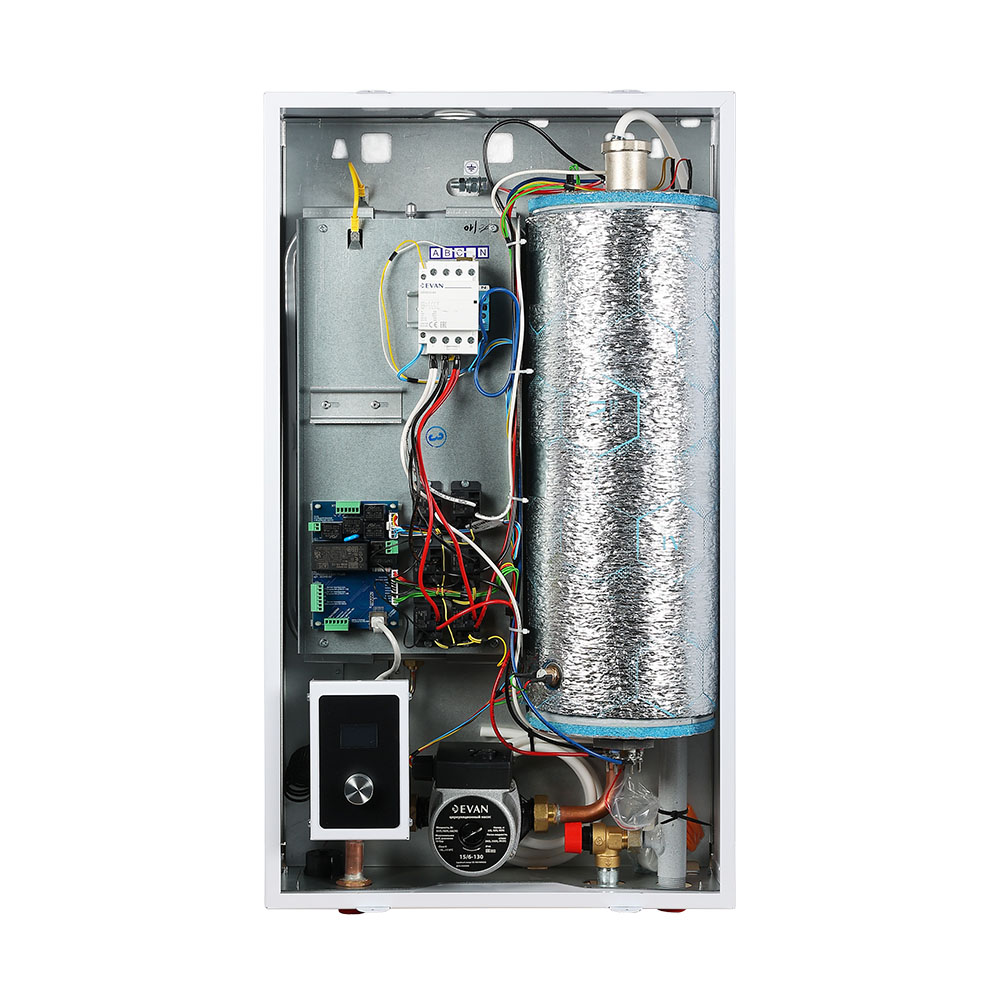

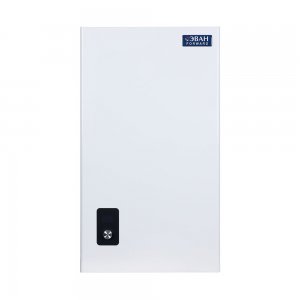

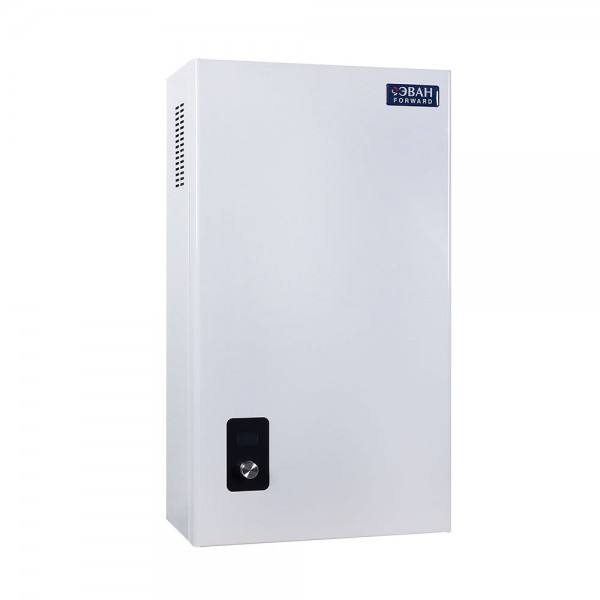

ЭВАН FORWARD-7 — это современный настенный электрокотел мощностью 7 кВт, представляющий собой полноценную мини-котельную с расширенными интеллектуальными возможностями. Модель относится к линейке «FORWARD» и предназначена для отопления жилых и коммерческих помещений площадью до 70 м². Котел может использоваться как в качестве основного, так и резервного источника тепла, легко интегрируется в системы «умного дома» благодаря поддержке протоколов OpenTherm и ModBus.

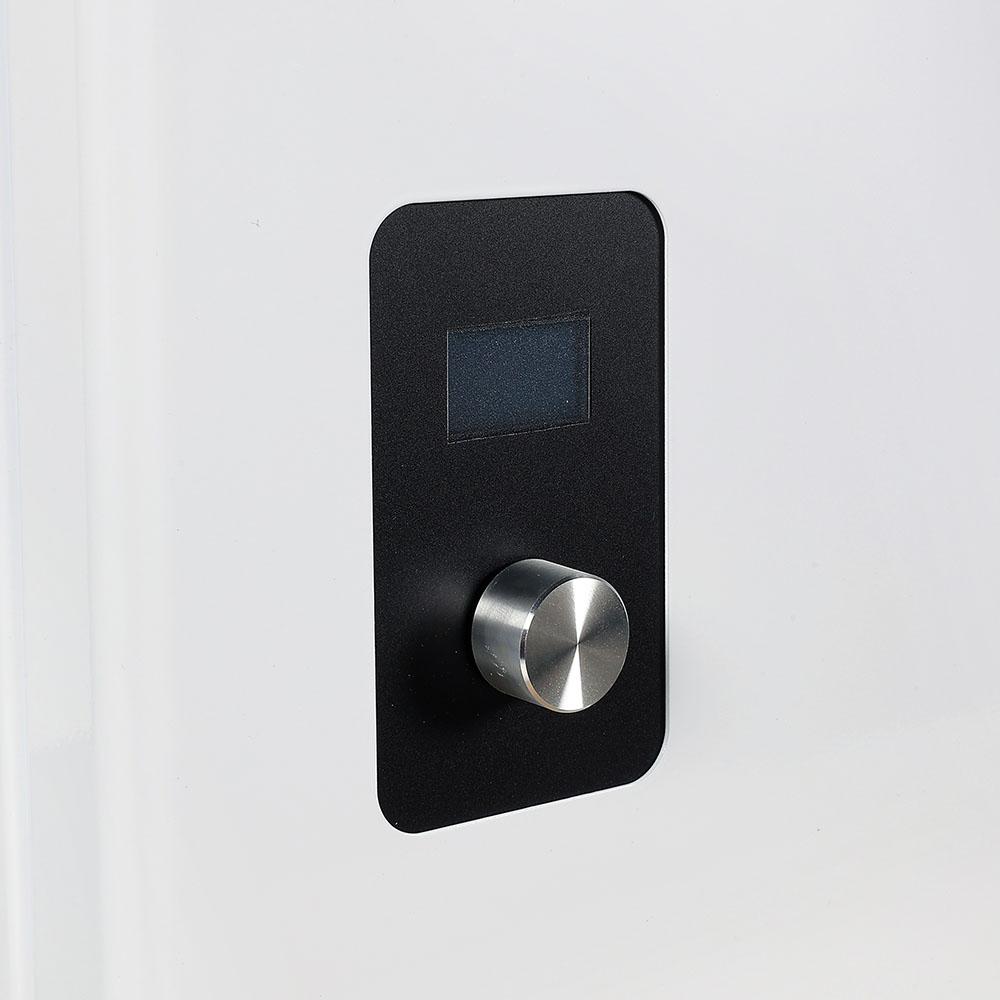

Цифровой интерфейс с поворотным энкодером: Котел оснащен информативным ЖК-дисплеем и удобной ручкой регулировки, совмещенной с кнопкой. Управление осуществляется путем поворота и нажатия ручки, что позволяет легко навигировать по меню и настраивать параметры.
Поддержка протоколов «умного дома»: Котел может быть интегрирован в систему «умного дома» благодаря поддержке протоколов OpenTherm и ModBus RTU . Это позволяет подключать внешние контроллеры (например, MyHeat SMART) для расширенного управления, в том числе дистанционного через интернет.
Внешнее управление: Предусмотрена возможность подключения внешнего механического термостата или контроллера через специальную колодку . В настройках можно выбрать тип внешнего управления (OpenTherm, ModBus или обычный термостат).
Каскадное управление: Реализована возможность каскадного управления (ведущий/ведомый) для совместной работы нескольких котлов, что позволяет увеличить общую мощность системы отопления.
Автоматическое управление ступенями мощности: Количество работающих ТЭНов определяется контроллером автоматически в зависимости от различных условий: температуры теплоносителя, температуры воздуха в помещении или погодных условий.
Самодиагностика: Система автоматически отслеживает состояние датчиков и узлов, выводя на дисплей текстовые сообщения о неисправностях.
Подключение различных типов датчиков: Котел поддерживает подключение как цифровых датчиков DS18B20, так и промышленных токовых датчиков 4..20 мА (ДТВ-01-12) с возможностью удаления от котла до 100 метров. Поддерживается одновременная работа до 3 датчиков, для каждого может быть установлена роль: «Комнатный», «Уличный».
3 ступени регулировки мощности: Модель мощностью 7 кВт имеет три ступени регулировки мощности: 2,3 / 4,6 / 7 кВт. Это позволяет максимально точно подстраивать производительность под текущие потребности и экономить электроэнергию.
Ограничение максимальной мощности: В настройках котла предусмотрена возможность программного ограничения максимальной потребляемой мощности. Это уменьшает количество включаемых ТЭНов и позволяет адаптировать котел под возможности электросети.

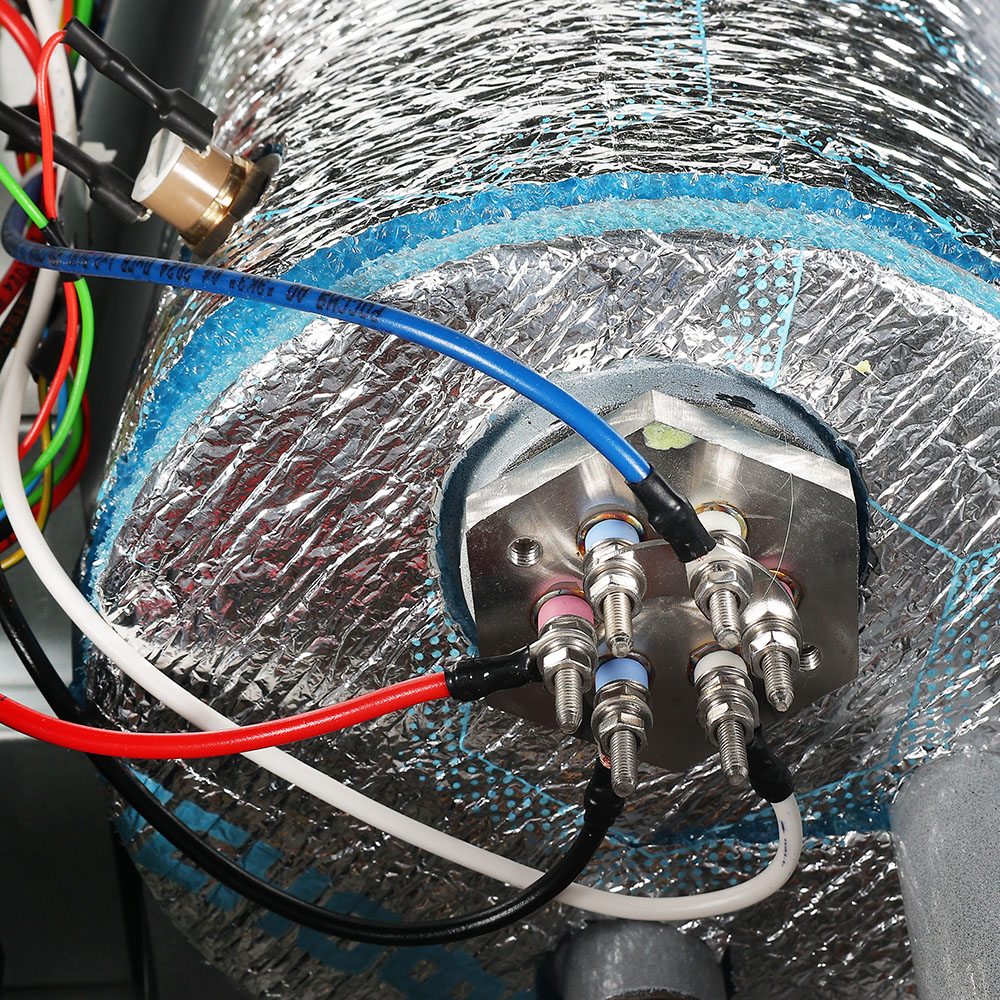

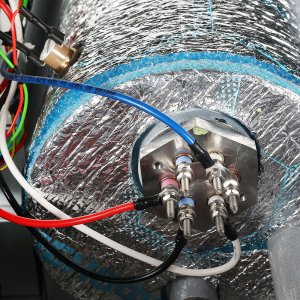

Качественные ТЭНы из нержавеющей стали: В котле используются надежные и долговечные блочные нагревательные элементы из нержавеющей стали, что обеспечивает устойчивость к коррозии и долгий срок службы.

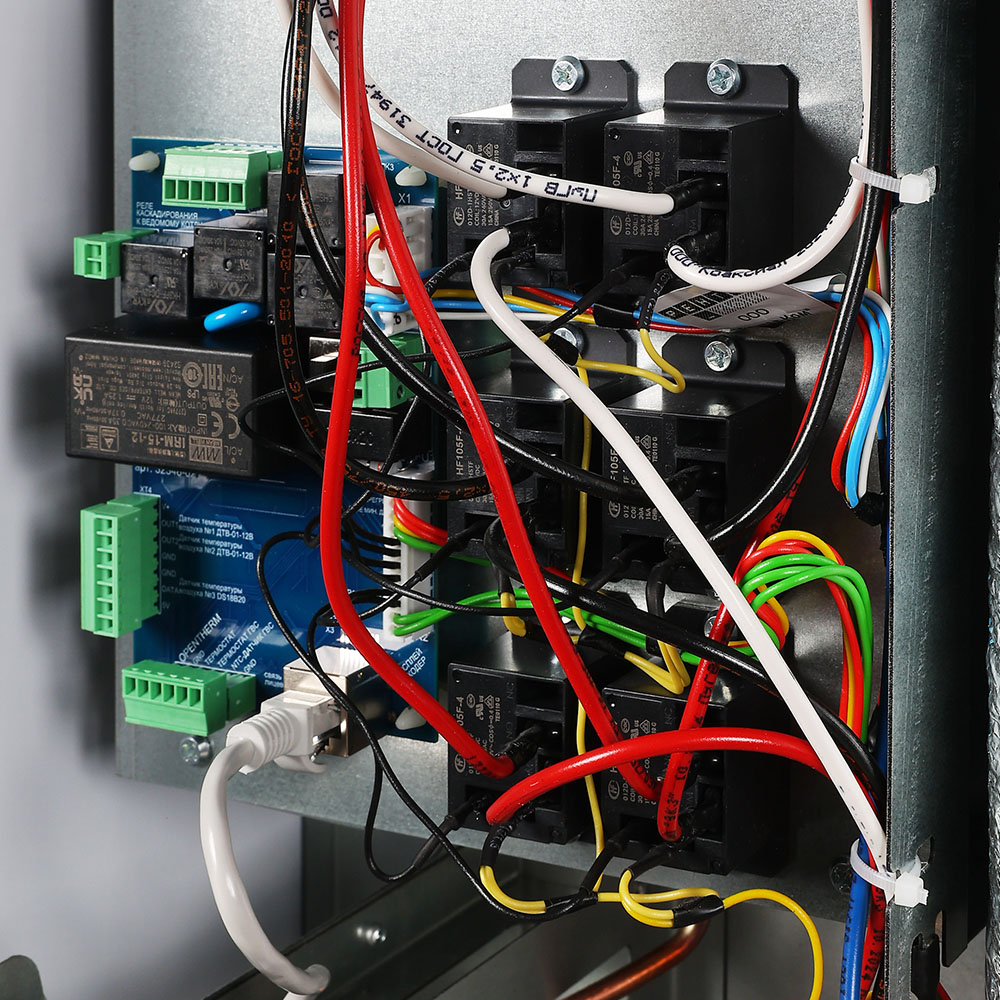

Раздельные силовые реле: Реле вынесены с печатной платы, что позволяет легко заменить их в случае неисправности и повышает ремонтопригодность котла.
Ротация ТЭНов: Для увеличения ресурса нагревательных элементов автоматика поочередно задействует разные группы ТЭНов, обеспечивая равномерную выработку их ресурса.
Универсальное питание (220/380 В): Модель мощностью 7 кВт может подключаться как к стандартной однофазной сети 220 В, так и к трехфазной 380 В. Это обеспечивает гибкость при монтаже в зависимости от возможностей электросети на объекте.
Защита электроники: Для защиты чувствительной электроники от скачков напряжения предусмотрена возможность подключения стабилизатора напряжения (рекомендуемая мощность не менее 500 Вт).
Высокий КПД: Коэффициент полезного действия составляет 99%.

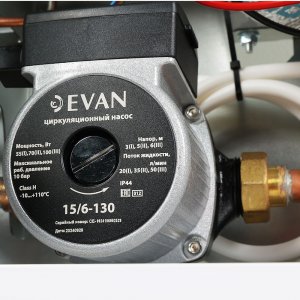

Циркуляционный насос: Встроенный насос обеспечивает принудительную циркуляцию теплоносителя . Предусмотрена настройка времени выбега насоса (от 0 до 60 минут), что позволяет организовать периодическую работу насоса для экономии электроэнергии.
Расширительный бак: Мембранный бак объемом 8 литров компенсирует тепловое расширение воды при нагреве. Начальное давление в баке — 0,15 МПа (1,5 бар).

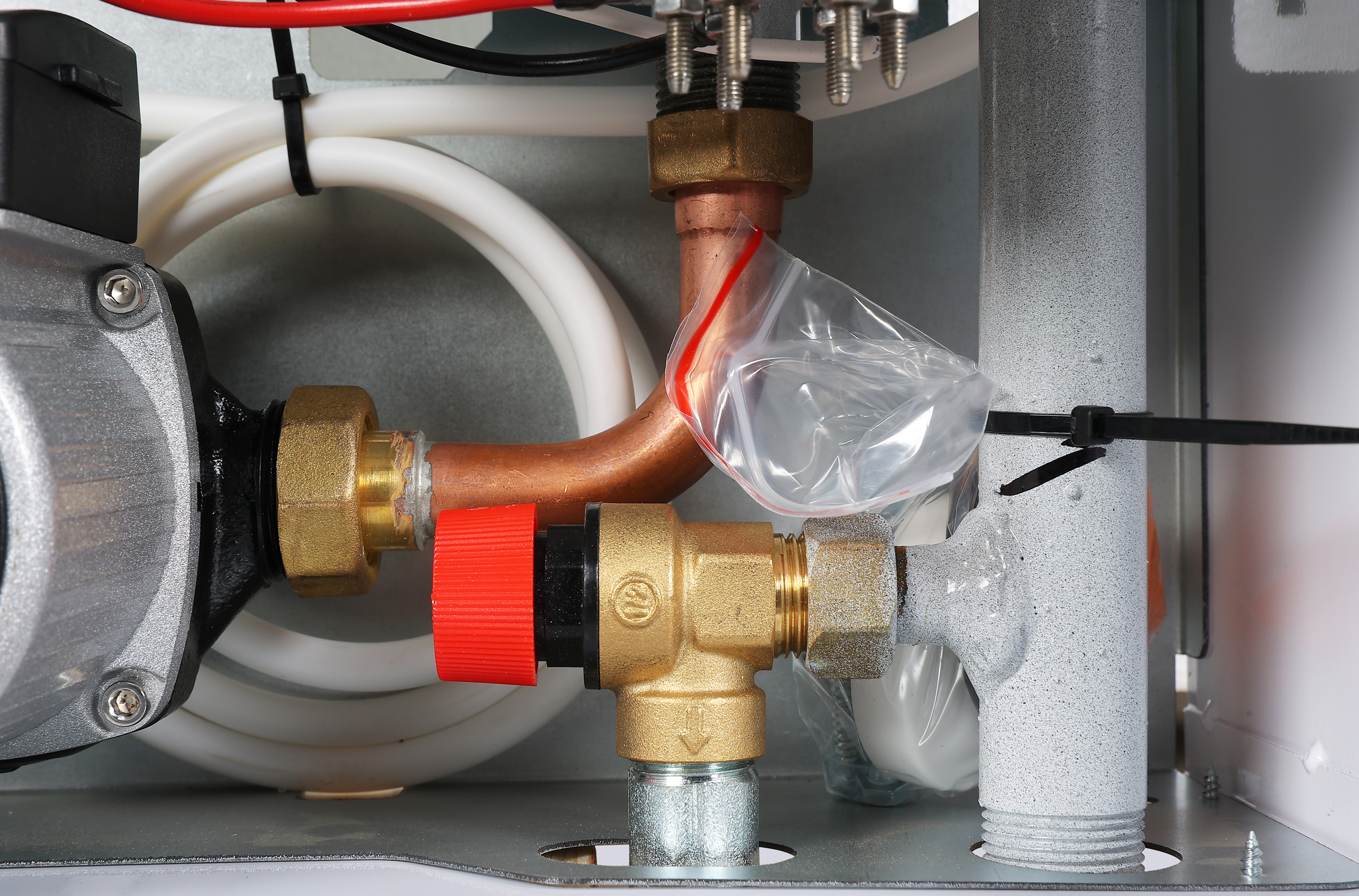

Группа безопасности: В комплектацию входят: Предохранительный клапан для сброса избыточного давления (срабатывает при 0,3 МПа / 3 бар), Автоматический воздухоотводчик для удаления воздушных пробок, Встроенный манометр для визуального контроля давления в системе, Реле минимального давления (датчик давления), отключающее котел при падении давления ниже 0,07 МПа (0,7 бар).

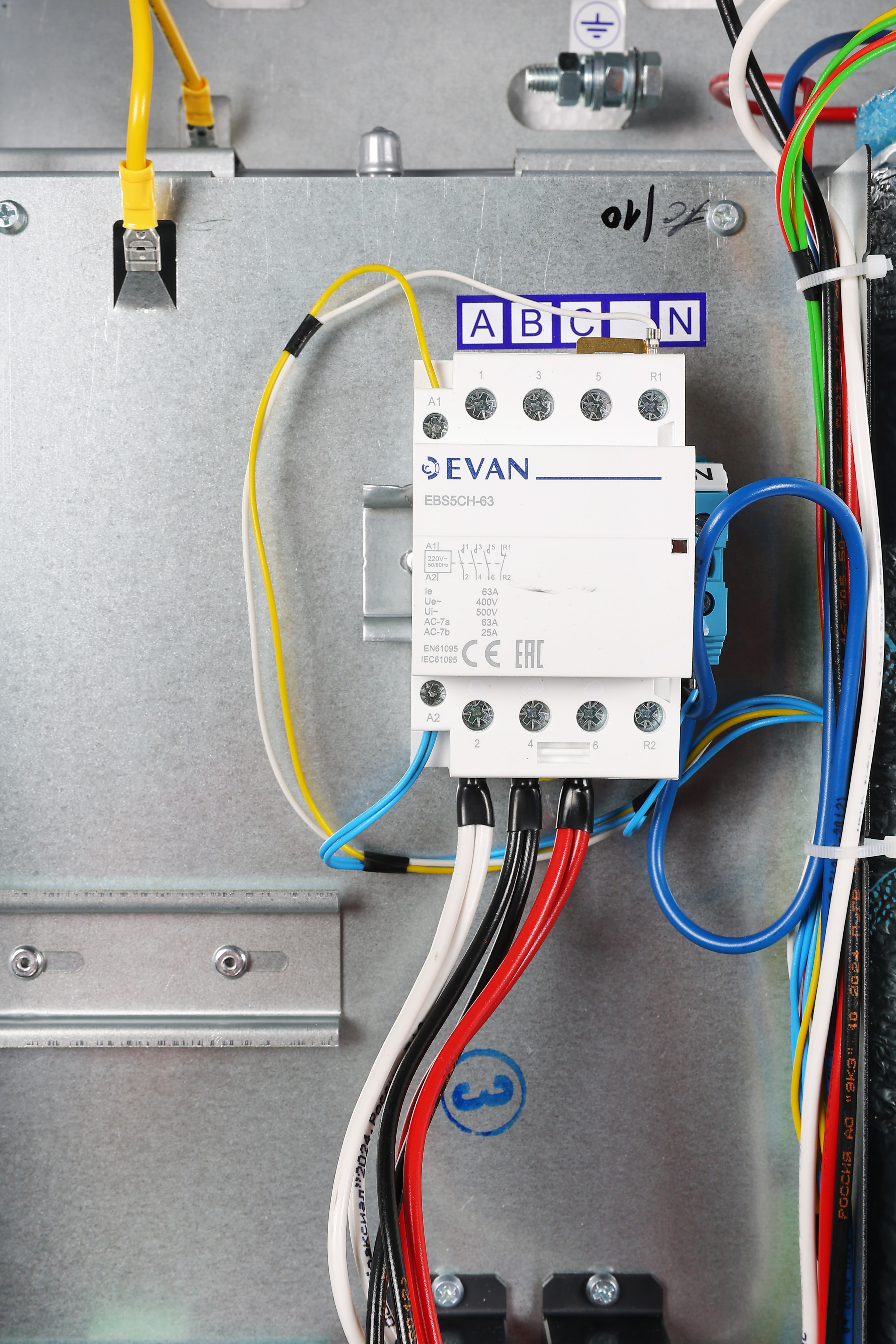

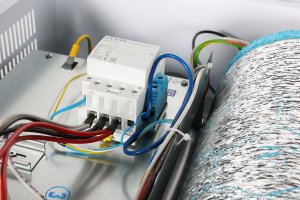

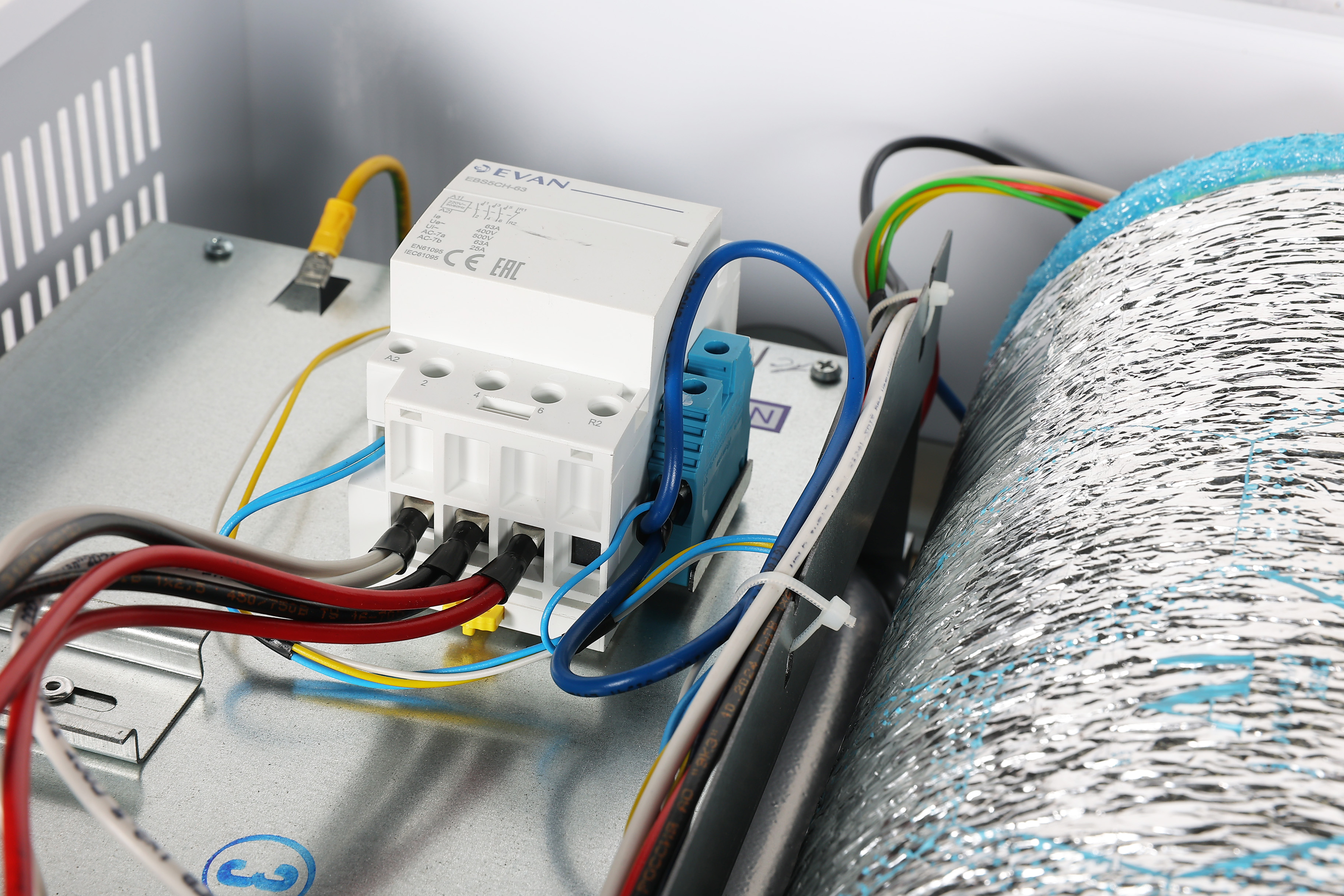

Встроенный модульный контактор: Обеспечивает надежную коммутацию нагрузки и дополнительный уровень защиты.

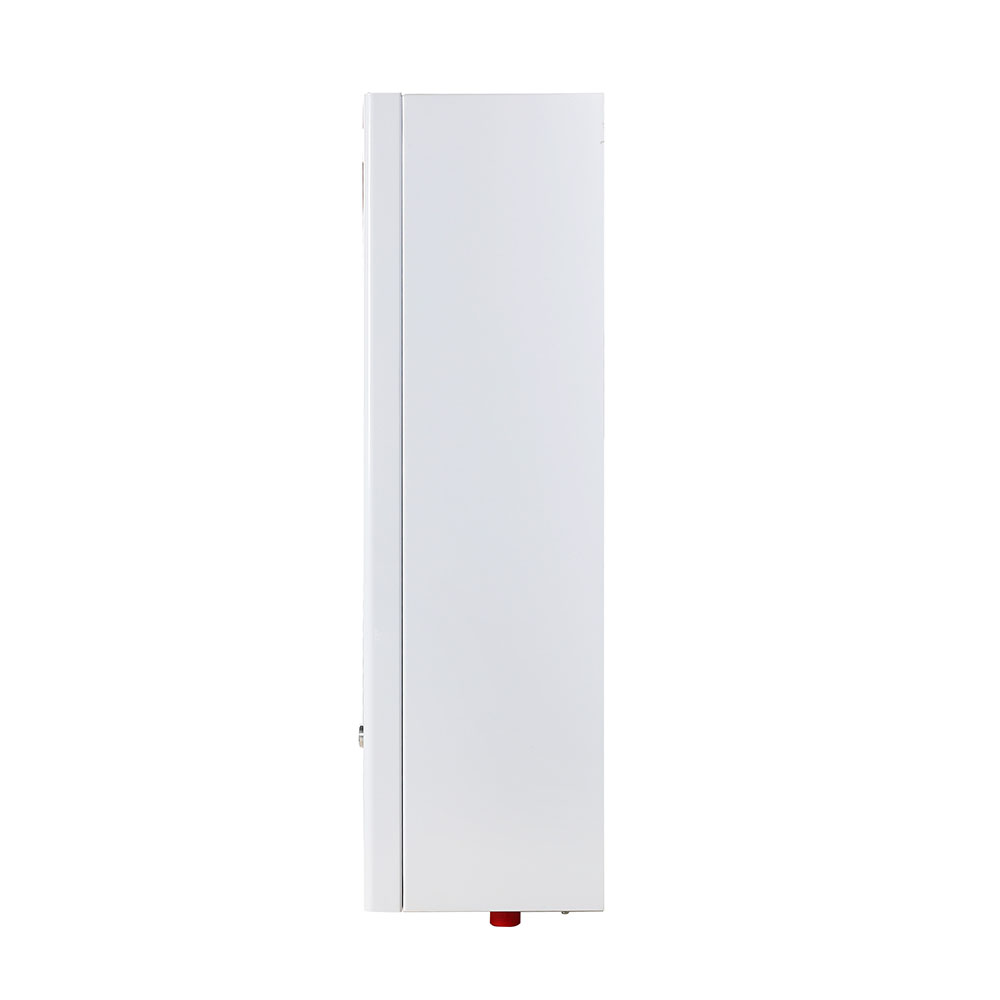

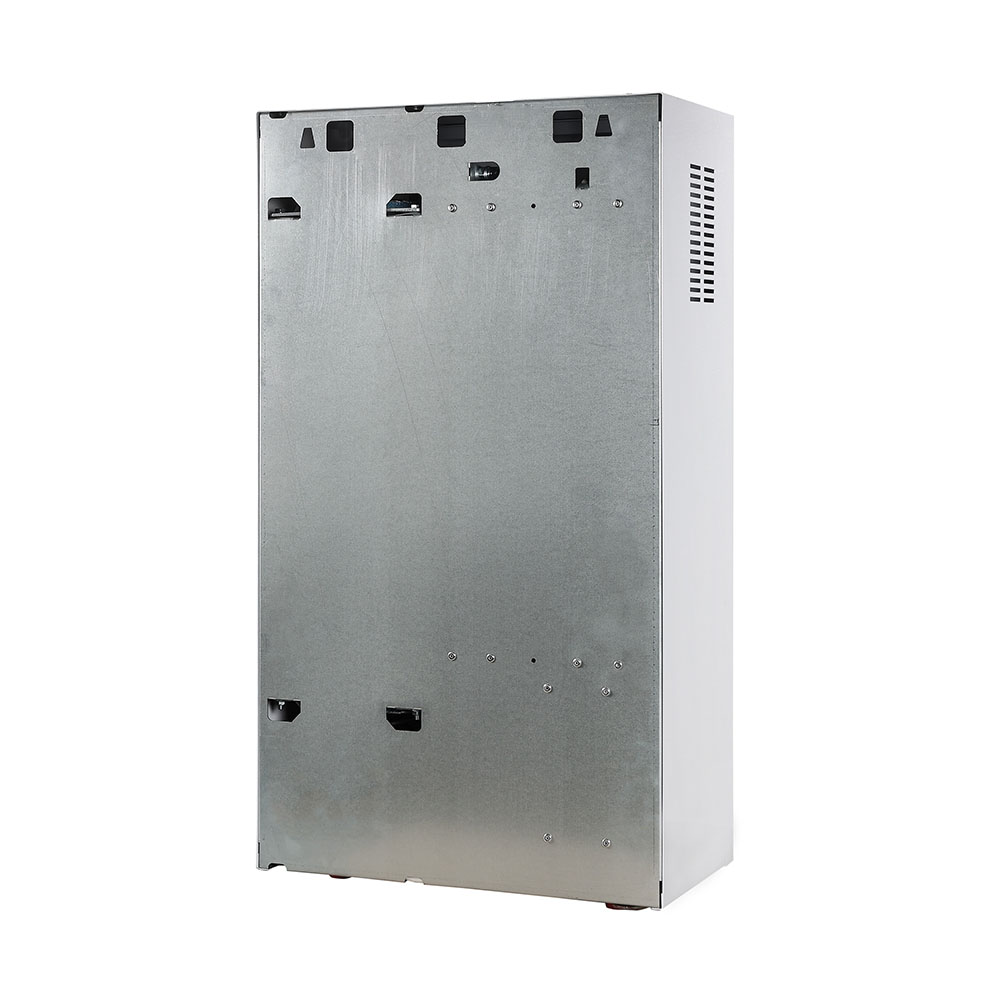

Теплоизолированный корпус: Корпус из конструкционной стали с теплоизоляцией снижает теплопотери и предотвращает ожоги.

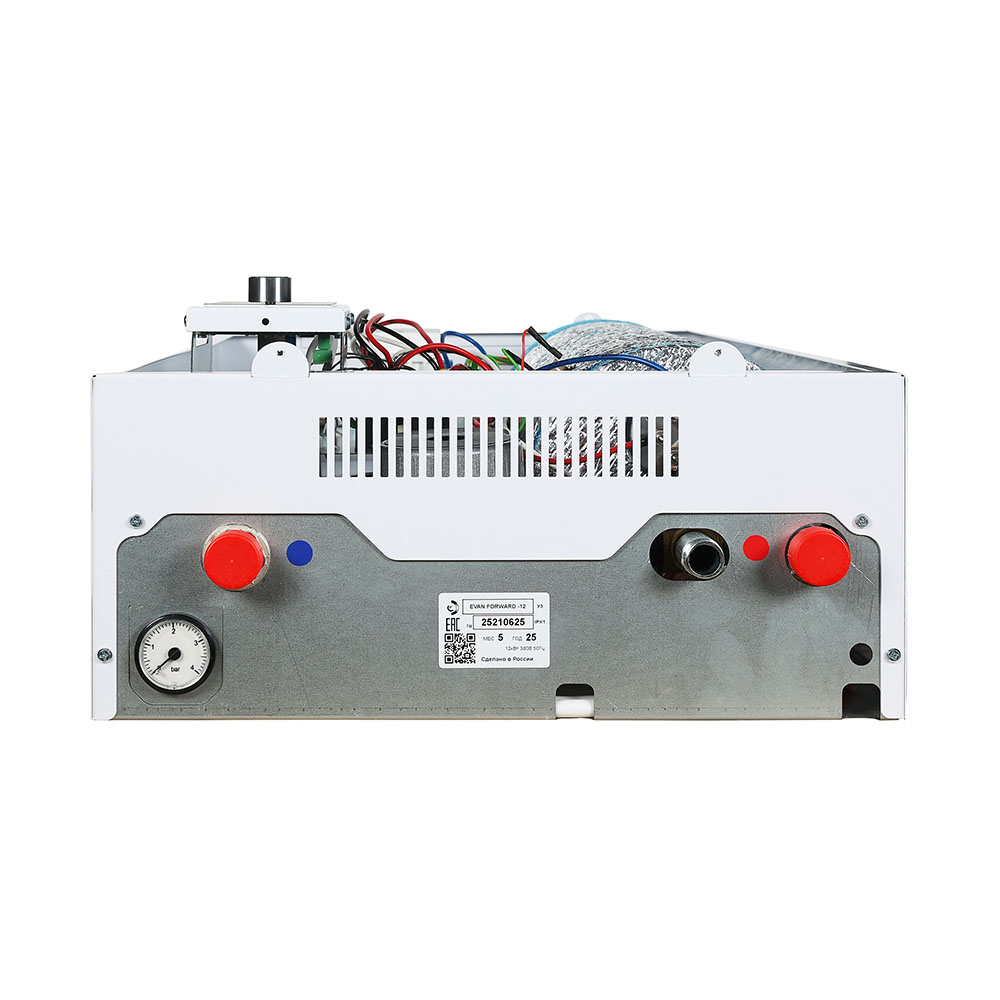

Присоединительные патрубки: Патрубки подачи и обратки имеют наружную резьбу G 3/4".
Режимы работы:
«ОТОПЛЕНИЕ»: Классический режим поддержания заданной температуры теплоносителя (диапазон от +8 до +85 °С).
«КОМНАТНЫЙ»: Режим поддержания комфортной температуры воздуха в помещении по сигналу от подключенного датчика температуры воздуха (входит в комплект). Диапазон регулировки — от +5 до +35 °С.
«УЛИЧНЫЙ» (погодозависимое регулирование): Автоматическое изменение температуры теплоносителя в зависимости от температуры наружного воздуха по одной из заданных погодозависимых кривых. Датчик наружной температуры подключается дополнительно (в комплект не входит).
Горячее водоснабжение (опционально). Возможность подключения бойлера: Котел может управлять нагревом воды в бойлере косвенного нагрева для горячего водоснабжения. Требуется подключение трехходового клапана и NTC-датчика температуры на 10 кОм. Рекомендуется использовать модуль управления ГВС EVAN AQUA.
Диапазон регулировки температуры ГВС: от +40 до +75 °С.
Приоритет ГВС: Режим ГВС работает в приоритете с другими режимами отопления.
Защита от перегрева: Аварийный самовозвратный термовыключатель отключает ТЭНы при превышении температуры теплоносителя 92±3°С.
Защита от низкого давления: Реле минимального давления отключает котел при падении давления в системе ниже 0,07 МПа (0,7 бар).
Защита от избыточного давления: Предохранительный клапан защищает систему от превышения допустимого давления.
Защита от замерзания: При падении температуры теплоносителя ниже критического уровня котел автоматически включается для прогрева системы.
Защита от завоздушивания: Автоматический воздухоотводчик обеспечивает удаление воздушных пробок.
Высокая точность регулирования: Благодаря встроенному в колбу котла NTC-датчику температуры обеспечивается высокая точность поддержания заданных параметров.
Максимальное рабочее давление: Допустимое давление в системе отопления составляет 0,26-0,3 МПа (2,6-3 бар).
Требования к теплоносителю: Рекомендуется использовать питьевую воду. Допускается применение антифризов, сертифицированных для систем отопления.
Датчик температуры воздуха в комплекте: В комплект поставки входит проводной датчик комнатной температуры для реализации режима «КОМНАТНЫЙ».
Бесшумность в работе: Котел работает практически бесшумно, что позволяет устанавливать его в жилых помещениях.

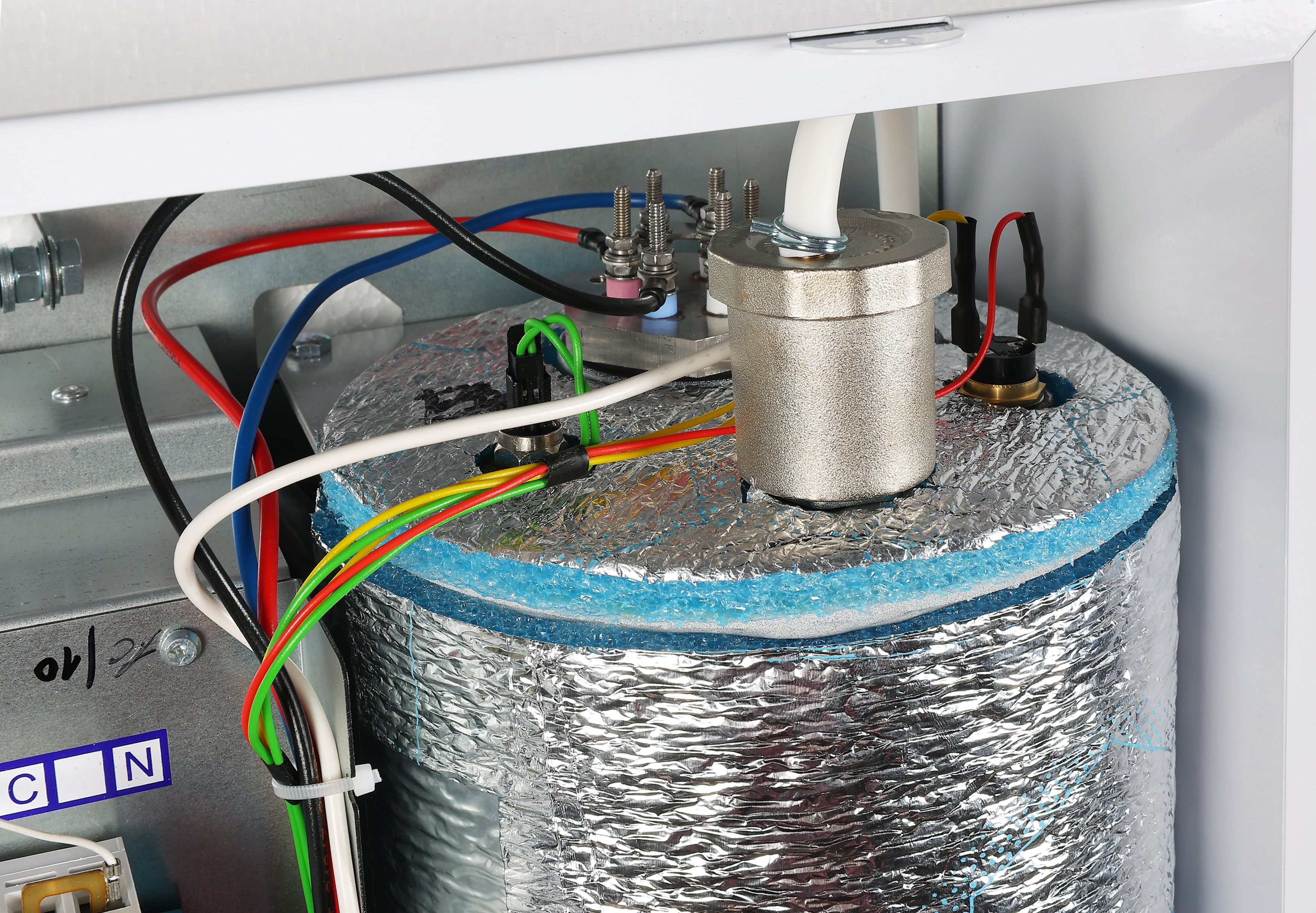

Теплоизолированная колба увеличенной ёмкости: Обеспечивает стабильность работы и высокую точность поддержания температуры.

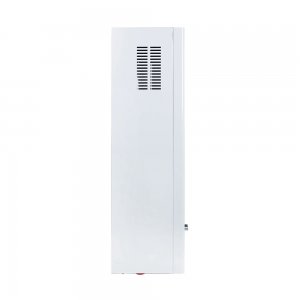

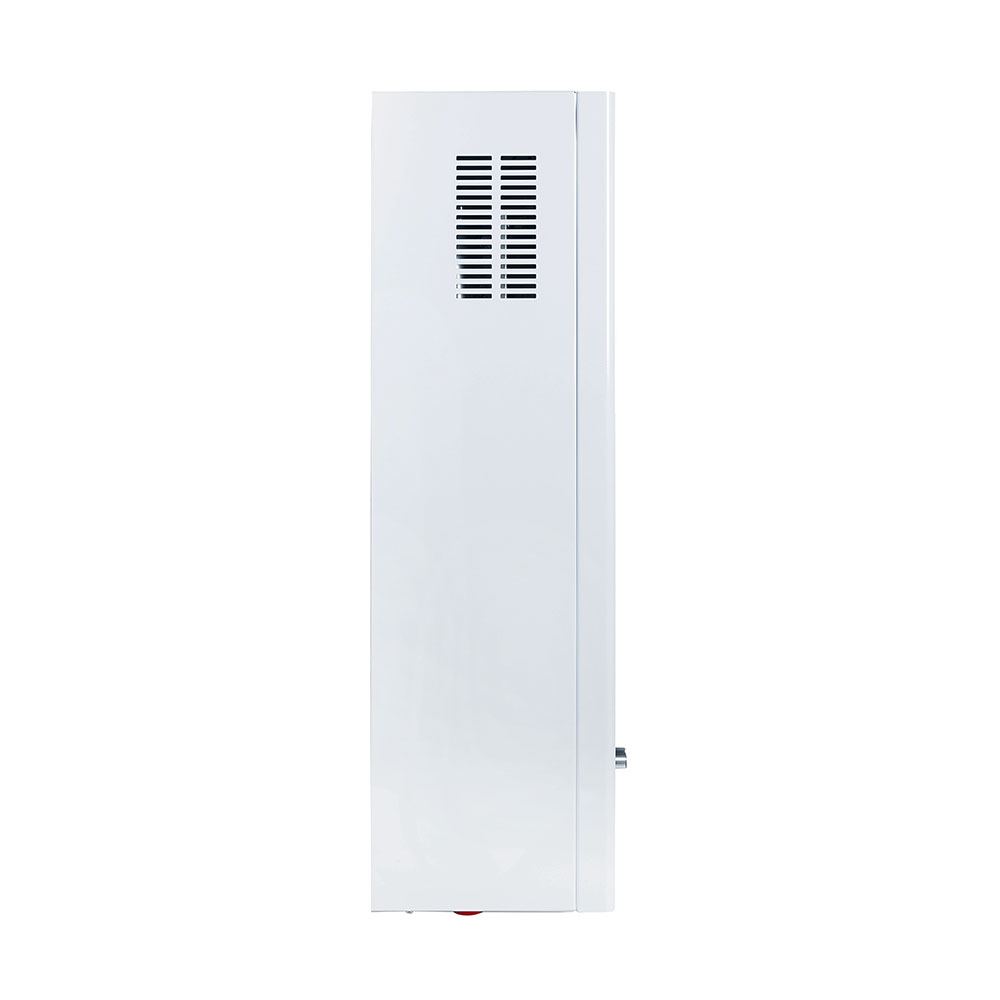

Кожух с перфорацией: Обеспечивает нормальное охлаждение электроники внутри прибора.
Удобство обслуживания: Легкосъемная передняя панель, раздельные реле, удобный доступ для подпитки расширительного бака.
Комплектация: В поставку входят котел, закладная, комплект крепежа, датчик температуры воздуха, руководство по эксплуатации, сальник, перемычка для подключения к однофазной сети, ремкомплект.
